Hebeanlagen | Pumpstationen
Beispielhafter Aufbau | © ACO Haustechnik

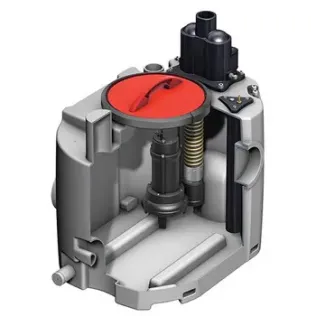

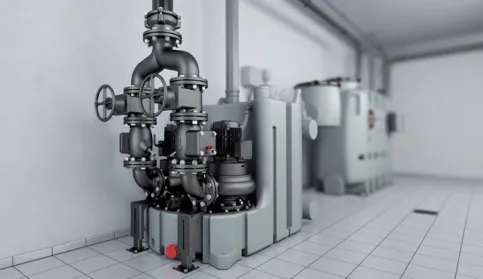

Hebeanlage | © ACO Haustechnik
Abwasserhebeanlagen
Bei der Wahl der richtigen Hebeanlage ist die Art des Schmutzwassers entscheidend. Aus Waschmaschinen oder Waschbecken fällt Grauwasser an, dieses enthält keine groben Feststoffe und lässt sich daher leichter transportieren als Schwarzwasser. Schwarzwasser hingegen ist mit Fäkalien verschmutzt. Hebeanlagen für fäkalienhaltiges Abwasser sind so konzipiert, dass sie auch ohne Probleme Feststoffe transportieren können, ohne zu verstopfen. Hebeanlagen werden entweder frei im Gebäude aufgestellt oder in die Bodenplatte des Kellergeschosses integriert.

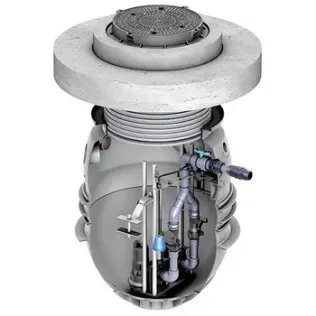

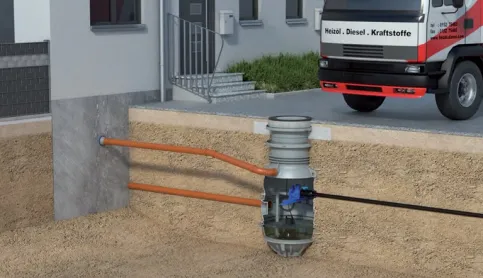

Pumpstation | © ACO Haustechnik
Pumpstationen
Das Einsatzgebiet von Fertigpumpstationen reicht von der Entwässerung von Einfamilienhäusern über gewerbliche Einrichtungen bis zu Industrieanlagen. Die Pumpstationen sind aus dem Werkstoff Polyethylen gefertigt und kompakt gebaut. Dadurch sind sie leicht im Erdreich einzubauen. Der Kunststoff wird selbst von aggressivem Abwasser nicht angegriffen. Das Aufsatzstück der Fertigpumpstationen ist teleskopisch höhenverstellbar, dadurch kann der Schacht bis zu drei Meter tief im Boden verbaut werden. Pumpstationen werden außerhalb von Gebäuden im Erdreich installiert.
Abwasserhebeanlagen | Pumpstationen
© ACO Haustechnik
Grauwasserhebeanlagen / Kleinhebeanlagen
Für fäkalienfreies häusliches Schmutzwasser aus Waschküchen, Reihenduschanlagen, Kellerräumen
Zur Freiaufstellung in frostgeschützten Räumen oder zur Unterflurinstallation
Mono und Duo Anlagen
Gehäuse aus Polyethylen oder Edelstahl
Produktserien
Unterflurinstalltion: Sinkamat-HW, -Z, -K mono, -K duo
Freiaufstellung: Sinkamat-K-Serie
© ACO Haustechnik

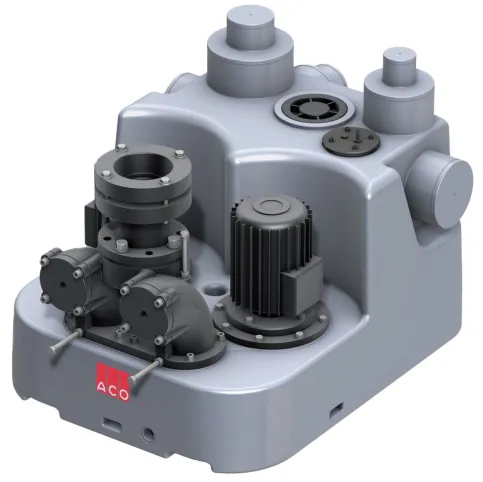

Schwarzwasserhebeanlagen
Für fäkalienhaltiges, gewerbliches und industrielles Abwasser aus Mehrfamilienhäusern, Bürogebäude, Hotels, Krankenhäuser
Zur Freiaufstellung in frostgeschützten Räumen
Mono und überwiegend Duo Anlagen
Einsatz hinter Fettabscheidern möglich
Gehäuse aus Polyethylen
Produktserien
Unterflurinstalltion: Muli-UF
Freiaufstellung: Muli-Star, Muli-Nova, Muli-Pro
Vorwandinstallation: Fäkalblock-II
© ACO Haustechnik
Schwarzwasserhebeanlagen / Flexible Aufstellung
Für fäkalienhaltiges, gewerbliches und industrielles Abwasser aus Mehrfamilienhäusern, Bürogebäude, Industriegebäude, Waschküchen, Parkhäuser, Technikräume
Zur Unterflurinstallation oder zur Freiaufstellung
Mono und Duo Anlagen
Flexible Tauchpumpen
Gehäuse aus Polyethylen mit oder ohne Aufsatzstücke
Produktserien
Muli-Flex
© ACO Haustechnik

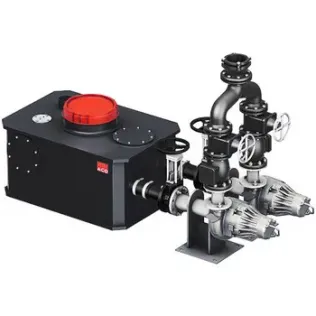

Individuelle Hebeanlagen / konfigurierbar
Für fäkalienhaltiges, gewerbliches und industrielles Abwasser
Zur Freiaufstelllung in frostgeschützen Räumen

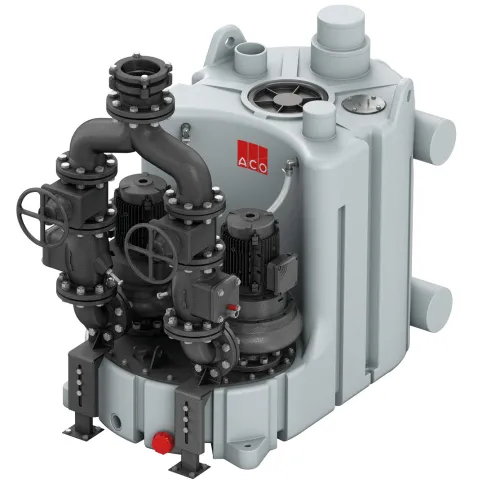

Duo Anlagen
Hinter Fettabscheidern
Gebäude aus Polyethylen
Große Behälternutzvolumen, leistungsstarke Pumpen
Produktserien
Muli-XL DDP
© ACO Haustechnik

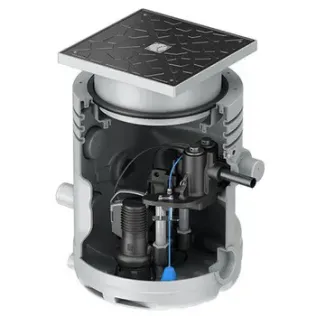

Fertigpumpenstation / Erdeinbau
Für fäkalienhaltiges, gewerbliches und industrielles Abwasser aus Ein- und Mehrfamilienhäusern, Bürogebäude, Industriegebäude
Zum Erdeinbau
Mono und Duo Anlagen
Hinter Fettabscheidern und zur Oberflächenentwässerung
Gehäuse aus Polyethylen
Belastungsklasse A 15 bis D 400
Produktserien

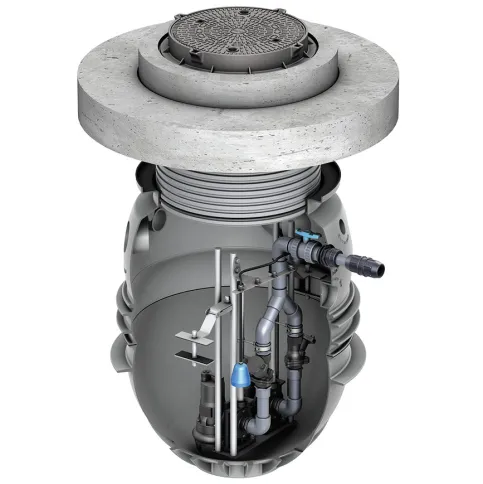

Muli-Max
Powerlift-P-Serie
© ACO Haustechnik
Pumpstationen für bauseitige Schächte
Für fäkalienhaltiges, gewerbliches und industrielles Abwasser aus Ein- und Mehrfamilienhäusern, Bürogebäude, Industriegebäude
Für bauseitige Schächte
Mono und Duo Anlagen

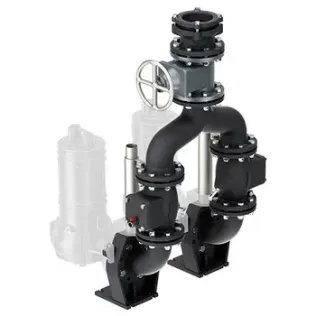

Hinter Fettabscheidern und zur Oberflächenentwässerung
Vormontierte Verrohrung
Pumpensets in DN 50 und DN 100
Produktserien
Powerlift Pumpenset Mono + Duo
Weiterführende Informationen
Anwendungsbeispiele | Hebeanlagen und Pumpstationen
Einfamilienhaus
Anforderungen
● Geringe Förderhöhe ● Geringe Fördermenge ● Für Grau- und Schwarzwasser geeignet
Lösung | Muli-Star mono
Weitere Systembauteile
Zulauf- / Absperrschieber
Handmembranpumpe
Systemeigenschaften
für häusliches fäkalienhaltiges Abwasser
Laufruhe durch niedrige Drehzahl
anschlussfertig
verstopfungsfreies Freistromlaufrad
geringer Platzbedarf
Weitere Informationen

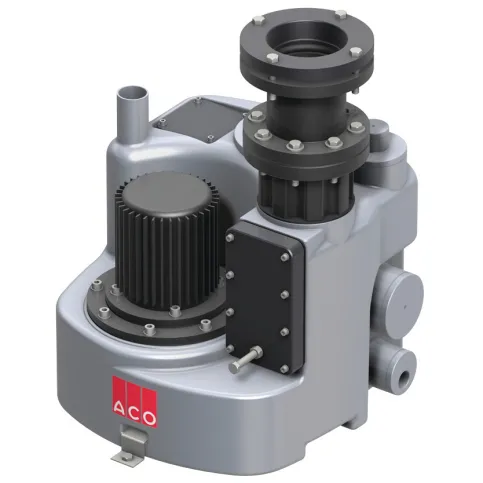

Muli-Star mono
Muli-Star mono | © ACO Haustechnik
Wohnquartier
Anforderungen
● Mittlere Förderhöhe ● Mittlere Fördermenge ● Für Grau- und Schwarzwasser geeignet
Lösung | Muli-Star duo
Weitere Systembauteile
Zulauf-/Absperrschieber
Handmembranpumpe
Signalanlage
Überflutungsmodul
Systemeigenschaften
für häusliches fäkalienhaltiges Abwasser
großes Nutzvolumen
anschlussfertig
hohe Ausfallsicherheit
verstopfungsfreies Freistromlaufrad
hohe chemische Beständigkeit
Weitere Informationen
Muli-Star duo
Muli-Star duo | © ACO Haustechnik
Bürogebäude
Anforderungen
● Hohe Förderhöhe ● ©ACO Haustechnikohe Fördermenge ● Für Grau- und Schwarzwasser geeignet
Lösung | Muli Pro-PE K duo
Weitere Systembauteile
Zulauf-/Absperrschieber
Signalanlage mit GSM-Modul
Überflutungsmodul
Systemeigenschaften
für fäkalienhaltiges Abwasser
bis zu 330 l Nutzvolumen
hohe Ausfallsicherheit
hohe Laufruhe
robuste Pumpentechnik nauch für den Einsatz hinter Fett- abscheidern bis NS 20 geeignet
Weitere Informationen
Muli Pro-PE K duo
Muli Pro-PE K duo | © ACO Haustechnik
Einkaufszentrum
Anforderungen
● Hohe Förderhöhe ● Sehr hohe Fördermenge ● Für Grau- und Schwarzwasser geeignet
Lösung | Muli Pro-PE N XL duo
Weitere Systembauteile
Zulauf-/Absperrschieber
Signalanlage mit GSM-Modul
Überflutungsmodul
Signalhupe / Blitzleuchte
Systemeigenschaften
für fäkalienhaltiges Abwasser
bis zu 1.000 l Nutzvolumen (anpassbare Behälterdimension)
hohe Ausfallsicherheit durch adaptive Laufradtechnik
hohe Laufruhe
robuste Pumpentechnik
auch für den Einsatz hinter Fett- abscheidern bis NS 30 geeignet
Weitere Informationen
Muli Pro-PE N XL duo
Muli Pro-PE N XL duo | © ACO Haustechnik
Großküche
Anforderungen
● Hohe Förderhöhe ● Hohe Fördermenge ● Für fetthaltige Abwasser geeignet
Lösung | LipuSmart
Weitere Systembauteile
Zulauf-/Absperrschieber
Fettschichtdicken-Messgerät
Fernbedienung
Systemeigenschaften
für Fetthaltiges Abwasser
hohes Nutzvolumen
nur eine Lüftungsleitung
kompakte Aufstellmaße innovative Gesamtanlagensteuerung
integrierter Rückstauschutz
flexible Pumpentechnik
Weitere Informationen
LipuSmart
LipuSmart | © ACO Haustechnik
Industrie
Anforderungen
● Geringe Förderhöhe ● Sehr hohe Fördermenge ● Für Grau- und Schwarzwasser geeignet
Lösung | Powerlift-P Duo Belastungsklasse: D 400
Weitere Systembauteile
Steuerung mit Modbusanbindung
Freiluftschränke für Druckleitung und Steuerung
Druckaufnehmer
Systemeigenschaften
für alle Arten von Abwasser
sehr hohes Nutzvolumen für Oberflächenentwässerung
befahrbar für PKW und LKW
diverse Pumpentypen zur Auswahl z. B. SAT Pumpen geeignet für Dauerbetrieb (S1)
Weitere Informationen
Powerlift-P Duo Belastungsklasse: D 400
Powerlift-P Duo Belastungsklasse: D 400 | © ACO Haustechnik
Weitere Informationen
Wissenswertes zum Thema:
Technische Informationen
Funktionsweise
ACO Hebeanlagen Muli Reihe für Grau- und Schwarzwasser | | © ACO Haustechnik
Abwasserhebeanlagen und Pumpstationen sammeln Abwasser in einem Sammeltank. Die Pumpe hebt das Abwasser auf ein höheres Niveau und leitet es in den Kanal. Einen Rückstau aus dem Kanal wird durch das integrierte Rückschlagventil verhindert (die Installation einer Rückstauschleife wird empfohlen). Wenn Wasser aus der Kanalisation in die Grundstücksentwässerung und somit ins Gebäude zurück gedrückt wird, entsteht ein Rückstau. Um dies zu verhindern, sind Hebeanlagen mit folgenden Komponenten und Funktionen ausgestattet:
Sammelbehälter
Dieser Behälter sammelt entweder Grauwasser (fäkalienfreies Wasser aus Duschen, Waschbecken oder Waschmaschinen) oder Schwarzwasser (fäkalienhaltiges Wasser aus Toiletten)
Fördereinrichtung/Pumpe
Das im Sammelbehälter gesammelte Abwasser wird je nach Anwendungsfall durch eine oder zwei Pumpen gefördert. Duo-Anlagen (2 Pumpen) werden installiert, wenn der Abwasserzufluss nicht unterbrochen werden kann oder darf.
Automatisches System
Nach dem automatischen Einschalten der Pumptechnik wird das Abwasser durch eine Druckleitung über die Rückstauebene gehoben.
Ableitung
Das Abwasser wird dann mit natürlichem Gefälle in das öffentliche Kanalsystem abgeleitet.
Diese Vorgänge innerhalb der Hebeanlage sind automatisiert. Die Pumptechnik wird aktiviert, wenn der Wasserspiegel im Sammelbehälter ein bestimmtes Niveau erreicht, und schaltet sich wieder ab, sobald das Wasser abgepumpt wurde.
Planung | Nachhaltigkeit
Hinweise
Folgende Punkte sollten berücksichtigt werden:
Bedarfsermittlung von fäkalienhaltigem oder fäkalienfreiem Wasser, Abwasservolumen, Förderhöhe, Abstand zur Einleitunsstelle, Ausfallsicherheit ( 1 oder 2 Pumpen)
Standort innerhalb oder außerhalb des Gebäudes, ausreichend Raum um die Anlage berücksichtigen
Größe entsprechend aller gesammelten Daten festlegen
Entlüftung über Dach gewährleisten
Druckleitung so gerade und so kurz wie möglich auslegen, mit Rückstauschleife ausstatten
Regelwerke
Wasserhaushaltsgesetz (WHG) | Rechtliche Grundlage für Oberflächenwasser und Grundwasser
DIN 1986-3 | Regeln für Betrieb und Wartung
DIN EN 12050 |Anforderungen, Prüfverfahren und Leistungskriterien
DIN EN 12056 und DIN 1986-100 | Planung und Dimensionierung von Entwässerungsanlagen
DIN EN 752 | Grundstücksentwässerung außerhalb von Gebäuden
Kommunale Abwassersatzungen | Vorschriften zur Ableitung von Abwasser und der Installation von Hebeanlagen und Pumpstationen
Nachhaltigkeit bei ACO Haustechnik
Produktion in Deutschland
Mitglied in der Deutschen Gesellschaft für Nachhaltiges Bauen (DGNB)
Reduzierung der Ressourcenverbräuche durch Wärmerückgewinnung, eine Elektrikflotte, papierlose Fertigung und innovative Paletten
Produkte bieten die Möglichkeit die Ressource Wasser zu sammeln, zu reinigen, zu speichern und wiederzuverwenden
EPDs für ACO Emtwässerungsprodukte vorhanden
Produkte werden hinsichtlich ihres Fussabdrucks bewertet und Auswirkungen bei der Produktion bestmöglich reduziert
Verwendung von eigenen Energiequellen, Wärmerückgewinnung, bauliche Effizienzmaßnahmen, Optimierung von Heizungsanlagen und Beleuchtung
Energiemanagementsystem entspricht DIN EN ISO 50001:2018
CO2-neutrale Website
