Fettabscheider | Funktion und Systeme
Fettabscheider zur freien Aufstellung in frostgeschützten Räumen sind auch als Ausführung zur Teilentsorgung erhältlich. Dabei werden die abgeschiedenen Fette, Öle und Schlämme über separate Fässer gesammelt und entsorgt. Ein Entsorgungsfahrzeug ist in diesem Fall nicht nötig.
Funktionsweise Fettabscheider zur Vollentsorgung
Fettabscheider
© ACO Haustechnik
Erdeinbau | Vollentsorgung mit integrierter Pumpstation
Fettabscheider, Probenahme und Pumpstation in einem Behälter
Keine Verrohrung zwischen den Komponenten nötig
Nur eine Gesamtanlagensteuerung
Optimaler Luftaustausch
Hohes Nutzvolumen
Vier Ausbaustufen möglich
Produktserien
LipuLift, Bauweise FIX und FLEX
© ACO Haustechnik
Erdeinbau | Vollentsorgung
Strukturelle Stabilität des Behälters mit Standsicherheitsnachweis von 50 Jahren
Schacht auftriebssicher bis Oberkante Schachtabdeckung
Fettabscheider mit integriertem Schlammfang in einem Behälter
Vereinfachter Installationsaufwand
Produktserien
Kompaktbauweise: LipuMax
Horizontalbauweise aus Polyethylen: LipuMax, Bauweise FIX und FLEX
© ACO Haustechnik
Freiaufstellung | Vollentsorgung mit integrierter Hebeanlage
4in1 – Komplettlösung
Strukturelle Stabilität des Behälters mit hoher Standsicherheit
Basisausführung plus drei Ausbaustufen
Kompakte Aufstellmaße
Material Polyethylen
Produktserien
LipuSmart
© ACO Haustechnik
Freiaufstellung | Vollentsorgung
Ovale, runde oder geteilte Bauform
Material Edelstahl oder Polyethylen
Basisausführung plus drei Ausbaustufen
Vielzahl an Zubehör
Produktserien
LipuJet
© ACO Haustechnik
Teilentsorgung | Automatiksteuerung
Material Edelstahl oder Polyethylen
Manueller Abzug von Fett und Schlamm
Mit Krählwerk
Produktserien
Lipator-P-RA / Lipator-S-RA
© ACO Haustechnik
Teilentsorgung | Manuelle Bedienung
Material Edelstahl oder Polyethylen
Automatischer Abzug von Fett und Schlamm
Produktserien
Lipator-P-RM / Lipator-S-RM
Anwendungsbeispiele
Vollentsorgung aus Edelstahl für ein Krankenhaus
Anforderungen
● Geruchsfreie Entsorgung und Reinigung ● Geringer Personaleinsatz zur Entsorgung ● Reduktion der Brandlast ● Segmentbauweise für erschwerte Einbringsituationen
Lösung
Gewähltes Produkt | LipuJet-S-RA
Ausbaustufe 3
Vollentsorgung
Freiaufstellung
Weitere Systembauteile
Probenahmetopf
Hebeanlage Muli-Pro
Optional: Fernbedienung, GSM-Modul und Fettschichtdicken-Messgerät
Systemeigenschaften
Programmgesteuerte, geruchsfreie Entsorgung/ Reinigung
Nachrüstmöglichkeit Entsorgungspumpe
Aufeinander abgestimmte Systeme minimieren den notwendigen Personaleinsatz
Weitere Informationen

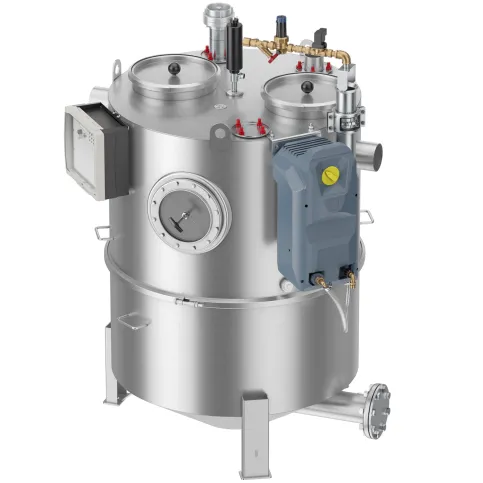

LipuJet-S-RA
LipuJet-S-RA | © ACO Haustechnik
Vollentsorgung aus Polyethylen für ein Hotel
Anforderungen
● Geruchsfreie Entsorgung und Reinigung ● Lange Strecken zwischen Fettabscheider und Entsorgungsfahrzeug ● Geringer Personaleinsatz zur Entsorgung
Lösung
Gewähltes Produkt | LipuJet-P-OAP
Ausbaustufe 3
Vollentsorgung
Freiaufstellung
Weitere Systembauteile
Probenahmetopf
Hebeanlage Muli-Star DDP
Optional: Wärmetauscher LipuTherm
Systemeigenschaften
Programmgesteuerte, geruchsfreie Entsorgung / Reinigung
Aufeinander abgestimmte Systeme minimieren den notwendigen Personaleinsatz
Weitere Informationen

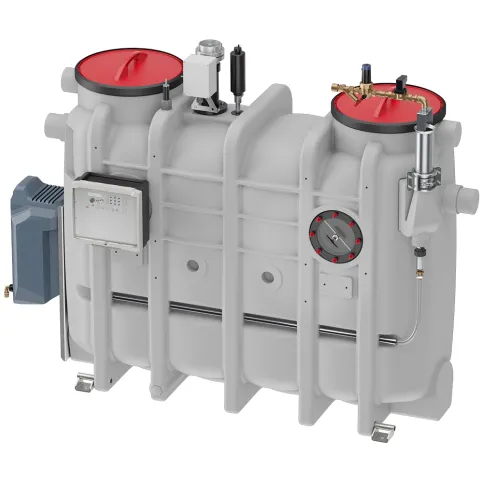

LipuJet-P-OAP
LipuJet-P-OAP
Vollentsorgung zum Erdeinbau aus Polyethylen für eine Mensa
Anforderungen
● Erdeinbau des Abscheiders ● Geruchsfreie Entsorgung und Reinigung ● Belastungsklasse A 15 – D 400
Lösung
Gewähltes Produkt | LipuMax-P-DM
Ausbaustufe 2
Vollentsorgung
Erdeinbau
Weitere Systembauteile
Probenahmeschacht
Pumpstation Powerlift-P
Optional: GSM-Modul und Fettschichtdicken-Messgerät
Systemeigenschaften
Nachgewiesene Standsicherheit von 50 Jahren
Maximaler Auftriebsschutz ohne bauseitigen Mehraufwand bei Belastungsklasse D 400
Aufeinander abgestimmte Systeme minimieren den notwendigen Personaleinsatz
Pumpstation mit diversen Zubehör erhältlich
Weitere Informationen

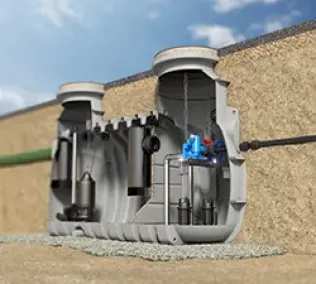

LipuMax-P-DM
Lipumax-P-DM
Vollentsorgung zum Erdeinbau für eine Metzgerei aus Polyethylen
Anforderungen
● Erdeinbau des Fettabscheiders ● Abwasser aus Schlachtbetrieb ● Belastungsklasse A 15 – D 400
Lösung
Gewähltes Produkt | LipuMax-P
Basisausführung
Vollentsorgung
Erdeinbau
Weitere Systembauteile
Probenahmeschacht
Pumpstation Muli-Max-F duo
Optional: Fettschichtdicken-Messgerät
Systemeigenschaften
Nachgewiesene Standsicherheit von 50 Jahren
Maximaler Auftriebsschutz ohne bauseitigen Mehraufwand bei Belastungsklasse D 400
Aufeinander abgestimmte Systeme minimieren den notwendigen Personaleinsatz
Pumpstation mit diversen Zubehör erhältlich
Weitere Informationen
LipuMax-P
LipuMax-P
Vollentsorgung aus Polyethylen für ein Restaurant
Anforderungen
● Einfache Installation ● Möglichkeit der geruchsfreien Entsorgung ● Wenig Wartungsaufwand ● Kurze Distanz zwischen Fettabscheider und Entsorgungsanschluss
Lösung
Gewähltes Produkt | LipuSmart-P-OD
Ausbaustufe 1
Vollentsorgung
Freiaufstellung
4in1-Lösung: Der ACO LipuSmart integriert die Funktionen Fettabscheiden, Probenahme, Entwässerung mittels Hebeanlage sowie eine Gesamtanlagensteuerung in einem Produkt.
Weitere Systembauteile
Optional: Geruchsneutralisation
Systemeigenschaften
Fettabscheider und Hebeanlage hergestellt aus identischem Werkstoff
Keine Geruchsbildung, da Entsorgung über Direktabsaugung
Kompaktheit der Gesamtinstallation durch aufeinander abgestimmte Systemkomponenten
Weitere Informationen

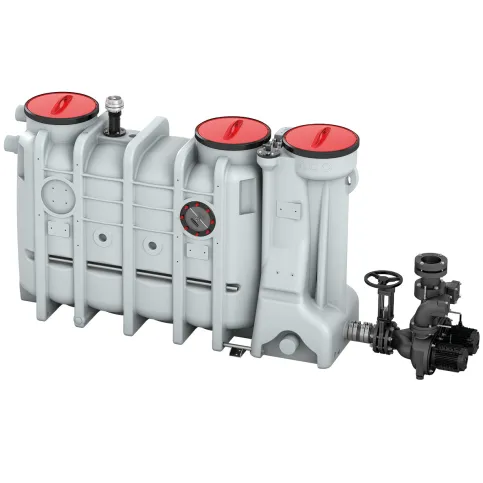

LipuSmart-P-OD
4in1-Lösung: Der LipuSmart-P-OD integriert die Funktionen Fettabscheiden, Probenahme, Entwässerung mittels Hebeanlage sowie eine Gesamtanlagensteuerung. | © ACO Haustechnik
Teilentsorgung aus Edelstahl für ein Bergrestaurant
Anforderungen
● Kein Zugang für Entsorgungsfahrzeuge ● Betriebspersonal für Handling der Fett- und Schlammfässer vorhanden
Lösung
Gewähltes Produkt | Lipator-S-RA
Teilentsorgung
Freiaufstellung
Weitere Systembauteile
Probenahmetopf
Optional: Grobfang
Systemeigenschaften
Kein Entsorgungsfahrzeug nötig – Fett und Schlamm werden in austauschbaren Fässern gesammelt
Keine Fettablagerungen, da abgesetzte Stoffe eine geringe Verweilzeit im Abscheider aufweisen
Entsorgung: keine Unterbrechung des Küchenbetriebs nötig
Weitere Informationen

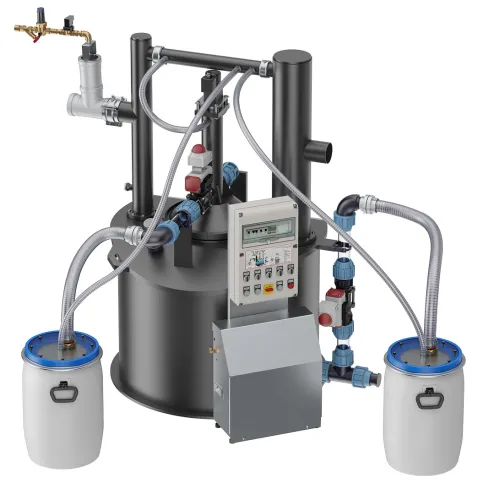

Lipator-S-RA
Teilentsorgung mit Lipator-S-RA | © ACO Haustechnik
Mobiler Fettabscheider aus Polyethylen oder Edelstahl für einen Imbiss
Anforderungen
● Mobiler Einsatz ● Tägliche Entsorgung des Fettabscheiderinhalts
Lösung
Wählbare Ausführungen
LipuMobil-P 0.3 in Polyethylen
LipuMobil-P 0.5 in Polyethylen
LipuMobil-S 0.3 in Edelstahl
Systemeigenschaften
Leichte Aufstellung durch geringes Gewicht und kompakte Abmessungen
Geruchsdichte Abdeckung
Einfache Entleerung und Reinigung
Flexible Anschlussmöglichkeiten
Weitere Informationen
LipuMobil
Mobiler Fettabscheider LipuMobil | © ACO Haustechnik
Weitere Informationen
Wissenswertes zum Thema:
Technische Informationen
Funktionsweise

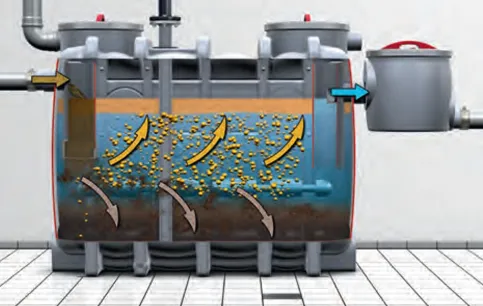

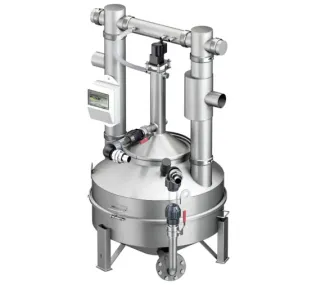

Vollentsorgung | © ACO Haustechnik
Funktionsweise Vollentsorgung / Freiaufstellung
Ein Fettabscheider zur Vollentsorgung arbeitet rein physikalisch nach dem Schwerkraftprinzip (Dichteunterschied), d. h., schwere Abwasserinhaltsstoffe sinken auf den Boden, leichte Stoffe, wie z. B. tierische Öle und Fette, steigen im Fettabscheider nach oben. Über den Ablaufstutzen wird das gereinigte Abwasser der Kanalisation zugeführt.

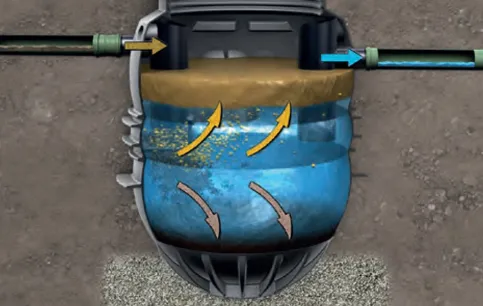

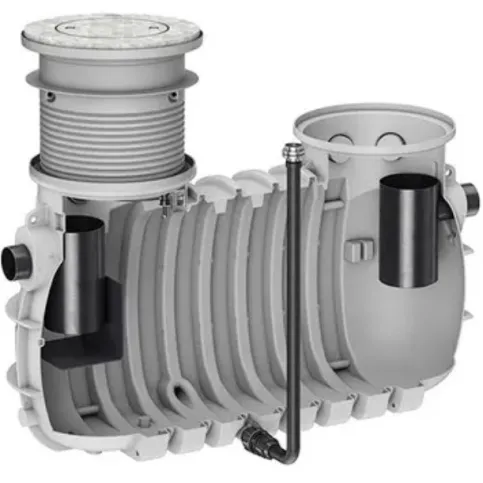

Vollentsorgung Erdeinbau | © ACO Haustechnik
Funktionsweise Vollentsorgung / Erdeinbau
Die Fettabscheider zur Vollentsorgung im Erdeinbau sammeln Schlamm und Fett im Abscheiderbehälter, der in regelmäßigen Abständen oder nach Bedarf von einem Entsorgungsunternehmen geleert wird. Im Außenbereich nimmt der Fettabscheider weniger Platz ein und kann geruchsminimiert direkt abgesaugt werden.

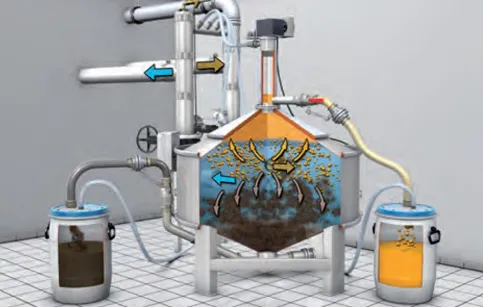

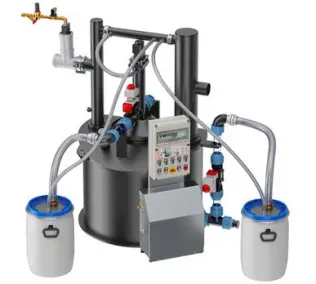

Teilentsorgung | © ACO Haustechnik
Funktionsweise Teilentsorgung
Die Abscheider zur Teilentsorgung stellen einen speziellen Anwendungsfall dar. Die Entsorgung der Inhaltsstoffe erfolgt dabei über Entsorgungsfässer für das Fett und den Schlamm. Gefüllte Fässer können separat entsorgt werden. Diese Abscheider werden überall dort eingesetzt, wo aus baulichen Gründen die Entsorgung über entsprechende Fahrzeuge nicht möglich ist.
Materialien und Bauformen
Fettabscheider von ACO sind in zwei Materialien und drei verschiedenen Bauformen erhältlich.
Polyethylen ist korrosionsbeständig, wiederverwertbar, lässt sich einfach reinigen und hat ein geringes Transportgewicht.
Edelstahl ist temperaturbeständig und verfügt über eine hohe mechanische Festigkeit, ist geeignet für Bereiche mit hohen Hygiene- und Brandschutzanforderungen.
Die Bauformen sind von oval, über rund bis geteilt. Eine Entscheidung ist abhängig von den örtlichen Gegebenheiten und der notwendigen Größe entsprechend des geplanten Projekts.

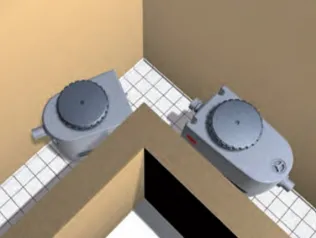

Ovale Bauform | Aus Edelstahl oder Polyethylen, geeignet für die Einbringung über enge Treppenhäuser und Türöffnungen. | © ACO Haustechnik

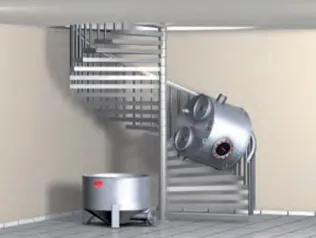

Runde Bauform | Aus Edelstahl oder Polyethylen, zerlegbar in Einzelteile, Erweiterung durch Austausch der Mittelbauteile jederzeit möglich. | © ACO Haustechnik

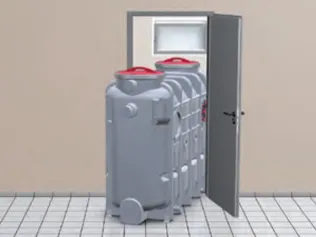

Geteilte Bauform | Aus Polyethylen, Abscheider kann in drei Teile zerlegt werden, weswegen er sich gut für die Sanierung eignet. | © ACO Haustechnik
Ausbaustufensystem
Ausbaustufensystem, wählbar nach Art und größe des Projekts | © ACO Haustechnik

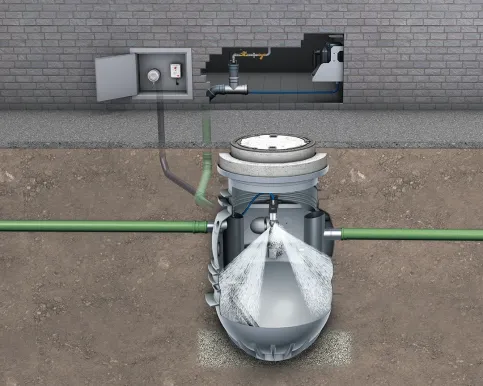

Hochdruckinnenreinigung
© ACO Haustechnik
Funktionsweise
Beim Entsorgungsvorgang entstehen unangenehme Gerüche. Dies kann durch eine Hochdruckinnenreinigung vermieden werden.
Der Reinigungskopf zerschlägt die Fettschicht und homogenisiert sie zur Vereinfachung des Absaugvorgangs.
Nach der Absaugung werden die Behälterinnenwände unter Hochdruck gereinigt.
Die Reinigungseinheit kann manuell oder vollautomatisch ausgeführt werden.
