Balkon- und Terrassenentwässerung
Balkonablaufsysteme
Für eine dauerhafte und normgerechte Entwässerung nach DIN EN 1253-2, DIN 18531 und DIN 1986-100, kommen verschiedene Systeme und Komponenten zum Einsatz, um Schäden durch Regen, Schneeschmelze, Feuchtigkeit und stehendes Wasser auf Balkonen und Terrassen zu vermeiden. Alle ACO Balkonabläufe tragen die Ü-Kennzeichnung, die die Einhaltung der deutschen Bauvorschriften bestätigt.
Planungshinweise
Gefälle des Balkons mind. 1-2 % in Richtung des Ablaufs
Mindestabstand zu Wänden und Bauteilen einhalten
Nennweiten der Abläufe entsprechend der Größe des Balkons und der zu erwartenden Regenmengen
Klebeflansch für Flüssigkunststoffe, Pressdichtungsflansche für bituminöse Abdichtungen
Flanschbreite muss mind. 100 mm betragen
Flachkanal kann oberhalb der Abdichtung eingebaut werden, ohne zusätzliche Abdichtung
Edelstahl-Abläufe und -Flachkanäle aus Edelstahl entsprechen Baustoffklasse A1
GM-X Rohrsystem ist als nicht brennbar klassifiziert

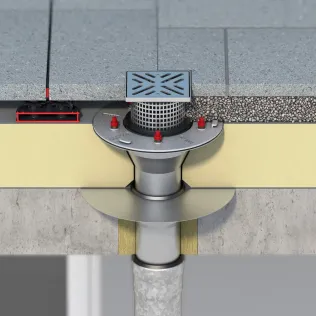

Balkonablauf mit Pressdichtungsflansch inkl. Aufsatzstück | © ACO Haustechnik
Balkone - Einzelablauf
Regenwasser wird über zentralen Ablaufpunkt direkt in darunterliegende Rohrleitung geleitet
Sie werden am tiefsten Punkt oder mittig installiert
Geeignet für kleinere Einzelbalkone

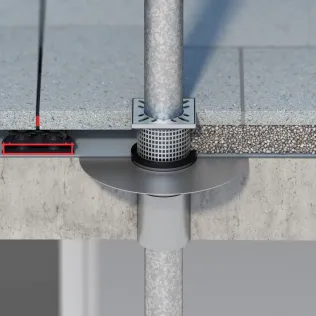

Balkonablauf mit Klebeflansch inkl. Aufsatzstück für Ablaufrohr oben | © ACO Haustechnik
Balkon - Direktablauf
Das Regenwasser wird direkt in die Fallleitung geleitet
Keine weiteren Rohrleitungen müssen verlegt werden
Reduzierung des Materialaufwands und platzsparende Installation
Flachkanal, Anschluss an Balkonablauf mit Klebeflansch | © ACO Haustechnik
Kaskadenentwässerung Fachkanal
Für Gebäude mit mehreren Geschossen oder Staffelgeschossen
Wasser wird kontrolliert über mehrere Ebenen abgeleitet
Durch die geringe Bauhöhe können sie unter dem Bodenbelag verlegt werden

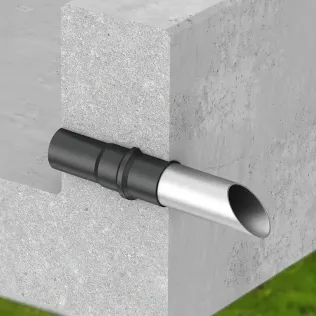

Speier abgesenkt mit Aufkantung, verbaut mit Flüssigkunststoff | © ACO Haustechnik
Speier
Geeignet als Alternative für die Notentwässerung oder als Hauptentwässerung, wenn keine Entwässerung über Randbereiche möglich ist
Er wird bündig mit der Balkonplatte verbaut
Entwässerung in ein Fallrohr oder ins Freie

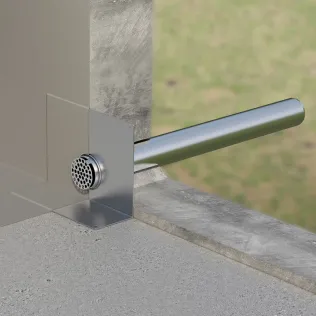

Notentwässerung für umschlossene Balkone | © ACO Haustechnik
Notentwässerung
Notwendige Ergänzung zur Hauptentwässerung bei Starkregen oder verstopften Fallleitungen
Verhindert Wasserschäden
Überschüssiges Wasser wird über einen Speier oder zusätzliche Abläufe abgeleitet
Produktvergleich
Kriterium | Einzelablauf | Direktablauf | Kaskadenentwässerung | Speier |
Einsatzbereich | kleine bis mittelgroße Balkone, mehrere übereinanderliegende Balkone | mehrere übereinanderliegende Balkone, in zentrale Fallleitung, möglich durch entsprechende Rostaufnahme | mehrgeschossige Gebäude, Staffelgeschosse, Flachdächer | Balkone ohne Randentwässerung, als Haupt- und Notentwässerung |
Nennweite (DN) | DN 50, DN 70, DN 100 | DN 50, DN 70, DN 100 | DN 70, DN 100 | DN 50, DN 70, DN 100 |
Material | Edelstahl (1.4301)
| Edelstahl (1.4301)
| Edelstahl (1.4301)
| Edelstahl (1.4301)
|
Abdichtungsoptionen | Klebeflansch, Pressdichtungsflansch, ohne Flansch, Wandaufkantung möglich | Klebeflansch, Pressdichtungsflansch, ohne Flansch, Wandaufkantung möglich | Flachkanal, Modularsystem, Alu-Butylband | abkantbarer Flansch, geeignet für Flüssigkunststoffe |
Besonderheiten |
|
|
|
|
Montage | Einbau mit senkrechtem oder seitlichem Abgang, mit oder ohne Glocke | Verbindung zur zentralen Fallleitung, Einbau mit senkrechtem oder seitlichem Abgang, mit oder ohne Glocke | Verlegung zwischen Dichtebene und Oberflächenbelag, werkzeuglose Montage, bauseitig ablängbar | Einbau büdig mit Balkonplatte, Anschluss ins Freie oder an Fallrohr |
Normen | DIN EN 1253-2, DIN 18531 | DIN EN 1253-2, DIN 18531 | DIN EN 1253-2, DIN 18531 | DIN EN 1253-2, DIN 18531 |
Produktaufbauten

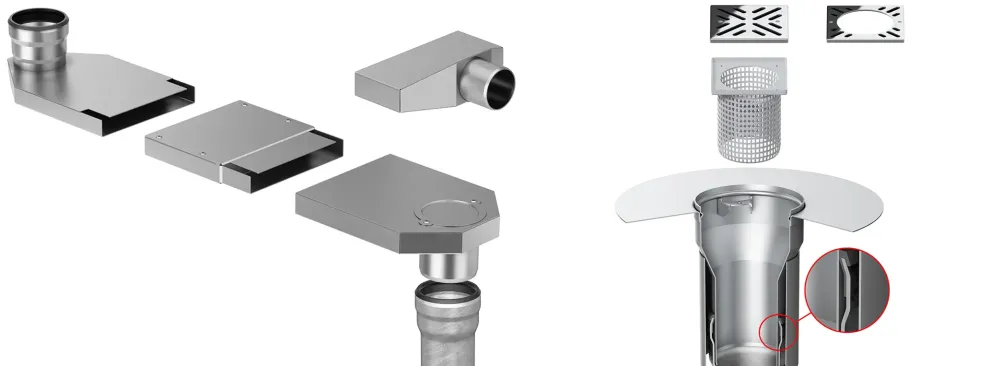

Produktaufbau ACO Flachkanal links mit Fallrohraufnahme, Flachkanal, Auslaufstutzen (alternativ Attikaanschluss), Fallrohr. | Produktaufbau ACO Balkonablauf rechts mit Abdeckungen für Einzelablauf oder Direktablauf, Rostaufnahme für Balkonaufbauten, Flanschverbindunen, Balkonablauf, Schalungsglocke für direktes Einbetonieren. | © ACO Haustechnik
Weitere Informationen
Wissenswertes zum Thema:
Regelwerke
DIN EN 1253-2 | Konstruktion von Bodenabläufen für den Außenbereich, ohne Geruchsverschluss
Abläufe müssen unter allen Bedingngen wasserdicht sein
Abläufe müssen der Belastung durch Menschen oder Gegenstände auf dem Balkon standhalten
Stabile und korrsionsbeständige Materialien sind zu verwenden, wie z. B. Edelstahl
DIN 18531 | Abdichtungen auf Balkonen und Terrassen
Abdichtungsmaterialien müssen am Ablaufkörper korrekt verarbeitet werden
Für eine sichere Abdichtung müssen Flanschbreiten mind. 100 mm breit sein
Der Mindestabstand zur Wand von mind. 30 cm muss eingehalten werden
DIN 1986-100 | Dimensionierung der Entwässerungssysteme im Außenbereich
Systeme müssen nach der berechneten Regenwassermenge ausgelegt werden, um Starkregen sicher abzuleiten
Bei mehrgeschossigen Gebäuden muss eine Notentwässerung eingeplant werden
Weitere regionale baurechtliche Vorgaben
Z. B. Entwässerungskapazität: Wie viel Wasser pro Quadratmeter abgeführt werden muss
Ab einer bestimmten Größe der zu entwässernden Flächen ist eine Notentwässerung zwingend vorgeschrieben
Nachhaltigkeit bei ACO Haustechnik
Produktion in Deutschland
Mitglied in der Deutschen Gesellschaft für Nachhaltiges Bauen (DGNB)
Reduzierung der Ressourcenverbräuche durch Wärmerückgewinnung, eine Elektrikflotte, papierlose Fertigung und innovative Paletten
Produkte bieten die Möglichkeit die Ressource Wasser zu sammeln, zu reinigen, zu speichern und wiederzuverwenden
EPDs für ACO Entwässerungsprodukte vorhanden
Produkte werden hinsichtlich ihres Fußabdrucks bewertet und Auswirkungen bei der Produktion bestmöglich reduziert
Verwendung von eigenen Energiequellen, Wärmerückgewinnung, bauliche Effizienzmaßnahmen, Optimierung von Heizungsanlagen und Beleuchtung
Energiemanagementsystem entspricht DIN EN ISO 50001:2018
CO2-neutrale Website

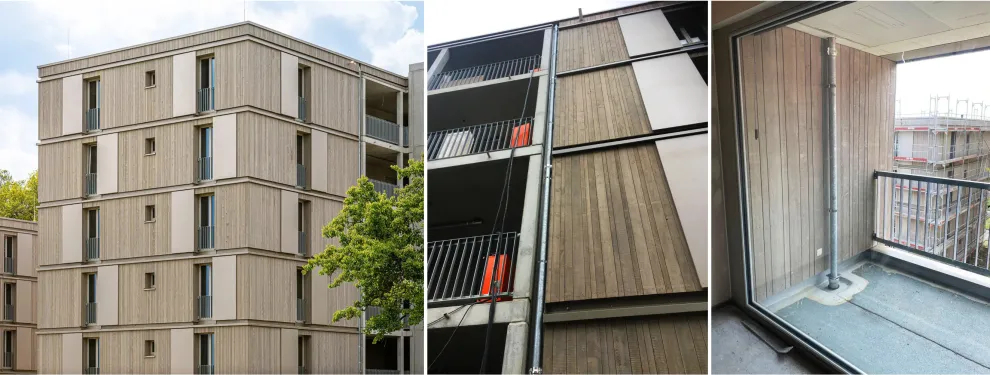

Referenzen
