Boden- und Küchenentwässerung
ACO Küchenentwässerung | © ACO Haustechnik
ACO bietet eine Vielzahl von Bodenabläufen und Entwässerungsrinnen an, die in verschiedenen Werkstoffen wie Gusseisen, Edelstahl und Kunststoff lieferbar sind. .
Abläufe
ACO Abläufe sind in verschiedenen Größen lieferbar und mit den diversen Aufsatzstücken und Zubehörteilen sind sie für jede Art von Anforderung geeignet, wie z. B. Großküchen, Krankenhäuser, Lebensmittelindustrie, Produktionsstätten und Sanitärräume.

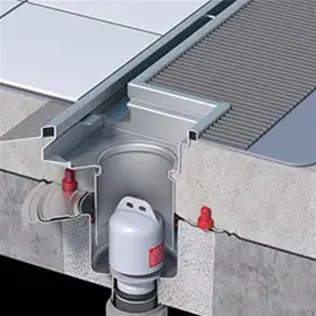

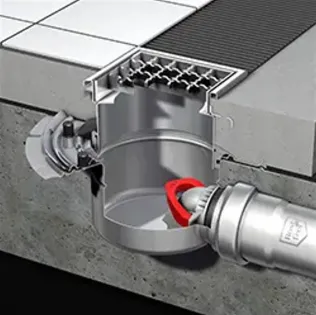

Abläufe aus Edelstahl | © ACO Haustechnik
Abläufe aus Edelstahl
Ablaufsysteme
Bodenabläufe Variant-CR
DN 70 und DN 100
Industrieabläufe Variant-CR 218
DN 100 und DN 150
Kompaktabläufe Variant-CR 142
DN 70 und DN 100, 1-teilig
Eigenschaften
Feuerwiderstandklasse R 30 - R 120
verwendbar als Einzelablauf oder unter Rinnen

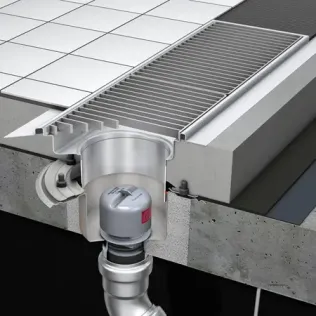

Abläufe aus Gusseisen | © ACO Haustechnik
Abläufe aus Gusseisen
Ablaufsysteme
Bodenabläufe Passavant
Ablaufkörper DN 50, DN 70 und DN 100
Industrieabläufe Wal-Selecta DN 100
Stutzenneigung 90° oder 1,5°, Aufsatzstücke
Kompaktabläufe DN 100 - DN 150
ohne / mit Geruchsverschluss
Eigenschaften
Feuerwiderstandsklasse R 30 - R 120
als Baukastensystem, Kompaktablauf oder Industrieablauf

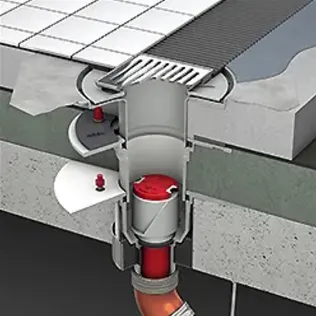

Abläufe aus Kunststoff | © ACO Haustechnik
Abläufe aus Kunststoff
Ablaufsysteme
Bodenabläufe Easyflow DN 70 / DN 100
Stutzenneigung 90° oder 1,5°, Aufsatzstücke
Komplettabläufe Easyflow DN 70 / DN 100
Stutzenneigung 90° oder 1,5°
Kellerablauf DN 100
Stutzenneigung 1,5°
Eigenschaften
ausgelegt für unterschiedliche Fliesenhöhen
Auswahl unterschiedlicher Rostgrößen
geeignet für Badezimmer oder Waschräume
Rinnen
Entwässerungsrinnen eignen sich für die Anwendung in gewerblichen Bereichen wie Großküchen oder der industriellen Nahrungsmittelindustrie.
Kastenrinnen | © ACO Haustechnik
Kastenrinnen
Ablaufsysteme
Hygiene-Kastenrinnen mit Ablaufkörper, Roste und Abdeckungen
Rinnenbreiten 150 mm, 200 mm, 300 mm, 400 mm, 500 mm, 600 mm, 800 mm
Eigenschaften
flexible Rinnenformen, Sonderrinnen möglich
für Großküchen geeignet
Bodenwannen | © ACO Haustechnik
Bodenwannen
Ablaufsysteme
Hygiene-Bodenwannen, zur Ableitung größerer Abwassermengen
Ablaufkörper Variant-CR 218 | DN 100
Eigenschaften
einsetzbar in der Lebensmittelindustrie, Pharmazie und Chemie
Sonderlösung Desinfektions-Bodenwanne aus CrNi-Stahl für z. B. Reinräume oder Tieaufzuchtbetriebe
Schlitzrinnen | © ACO Haustechnik
Schlitzrinnen
Ablaufsysteme
Schlitzrinnen Variant-CR
Ablaufkörper zu Schlitzrinnen
Variant-CR 14 | DN 70 / DN 100
Roste / Abdeckplatten
Eigenschaften
Schlitzbreite 8 mm
Einsatz an Türschwellen und Übergangsbereichen mit hohem Wasseraufkommen, z. B. Duschanlagen, Brauereien, Pharmazie

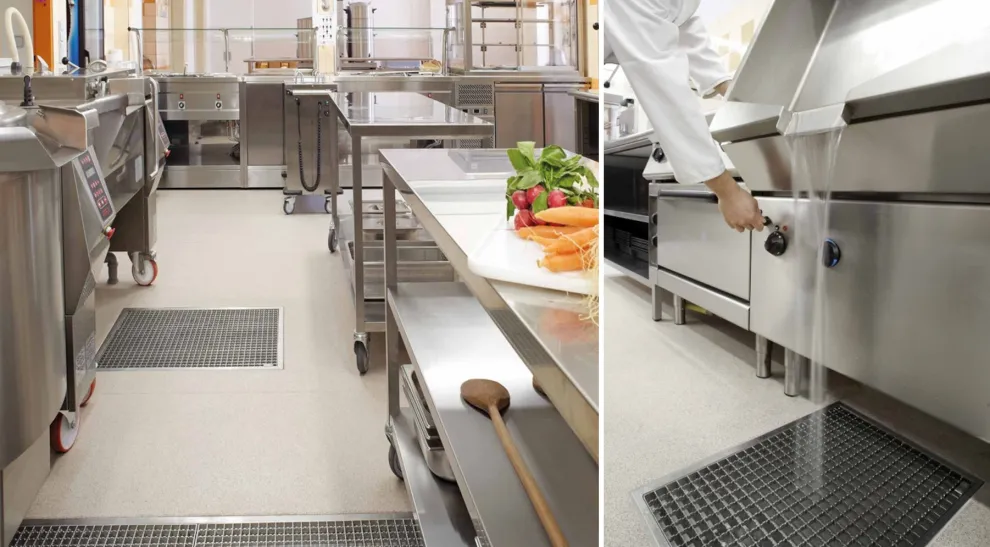

Anwendungsbeispiele
Großküche | © ACO Haustechnik
ACO Schlitzrinne, im Detail Desinfektions-Bodenwanne | © ACO Haustechnik
Planungshinweise
Ein Bodenablauf muss entsprechend der gesetzlichen Normen und architektonischen Gegebenheiten ausgewählt werden und lässt sich mit verschiedenen Aufsatzstücken und Zubehörteilen kombinieren.
Ermittlung der Schmutzwassermenge
Jedes Bauvorhaben und die Menge des Schmutzwassers ist anders, dementsprechend muss die Nennweite des Bodenablaufs ausgewählt und die Anzahl festgelegt werden. Nennweiten: DN 50, DN 70/80, DN 100, DN 125 oder DN 150
Verkehrsbelastung und Tragfähigkeit des Rostes (Belastungsklasse)
Die Belastungsklassen reichen von H 1,5 bis P 400. Je nach Verkehrsbelastung ist die notwendige Belastungsklasse zu wählen, bei Unsicherheiten immer die höhere Klasse auszuwählen
Rutschhemmung
Die Art der Arbeits- und öffentlichen Bereiche, wie z. B. Krankenhäuser, Schwimmbäder oder Duschen in Sportanlagen müssen bei der Planung berücksichtigt werden
Abdichtung
Eine sichere Art der Abdichtung ist die Anbindung von Dichtungsbahnen mit Pressdichtungsflansch. Bei der Verbundabdichtung können bedenkliche Abwasser den Untergrund nicht durchfeuchten
Flansche
Pressdichtungsflansch: mechanische Verbindung von Abdichtungsbahn und Ablaufkörper
Klebeflansch: Verklebung von Abdichtungsbahn und Ablaufkörper
Halterand: nicht geeignet zur Abdichtung
Brandschutzanforderungen
Mit Bodenabläufen aus Gusseisen und Edelstahl wird die Brandlast eines Gebäudes reduziert. Sie entsprechen der Baustoffklasse A1 gemäß DIN 4102
Rohrleitungsverzug
Ein Bodenablauf mit 1,5° oder 90° Stutzenneigung wird entsprechend der baulichen Gegebenheiten ausgewählt (Verzug in oder unter der Decke)
Geruchsverschluss
Gemäß DIN 1986-100 sind Bodenabläufe mit oder ohne Geruchsverschluss zu verwenden. Zu unterscheiden sind Bodenabläufe, die über Leichtflüssigkeitsabscheider (ohne Geruchsverschluss) entwässern und Bodenabläufe, die über Fettabscheider entwässern (mit Geruchsverschluss)
Potenzialausgleich
DIN VDE 0100-701 beachten. Grundsätzlich kein Anschluss notwendig
Produktaufbau ACO Entwässerungsrinne

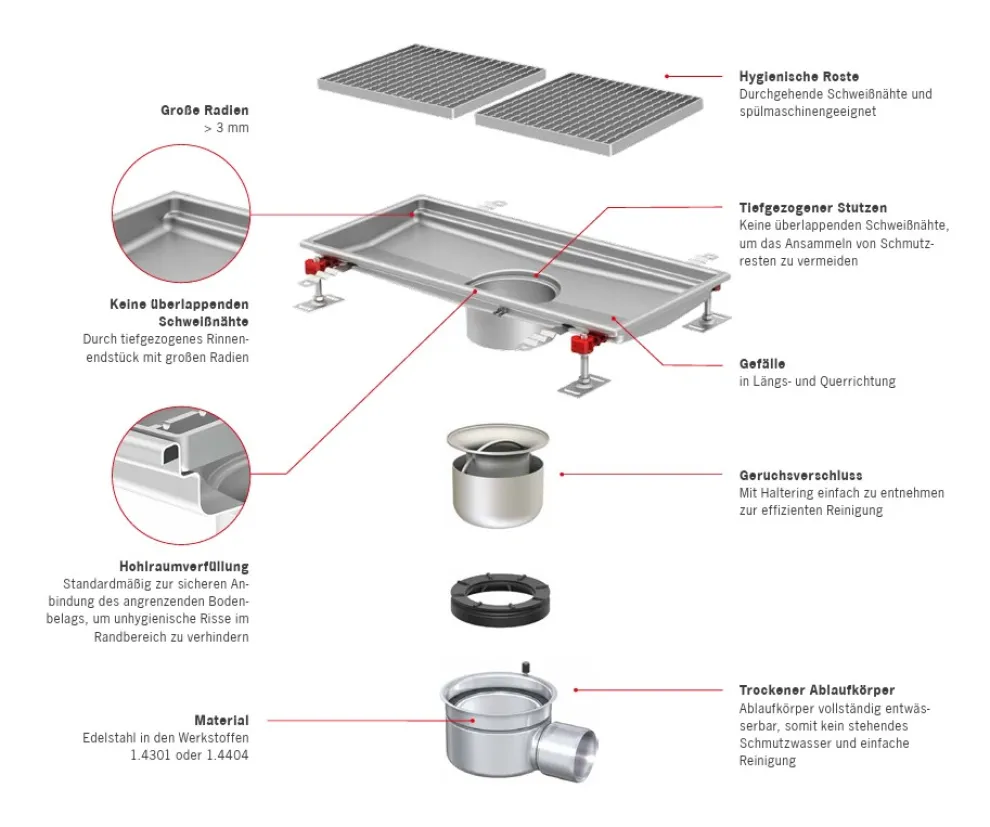

Beispiel Produktaufbau ACO Entwässerungsrinne | © ACO Haustechnik
Weitere Informationen
Wissenswertes zum Thema:
Regelwerke
DIN 1986-100 | Bodenabläufe müssen dort eingebaut werden, wo die DIN es fordert
DIN 51130 | Rutschhemmung von Rosten
DIN EN 1253-1 | Gewerbliche Großküchen
DIN 18534-1 | Abdichtung innerhalb von Gebäuden
Anforderungen an die Feuerwiderstandsfähigkeit von Bodenabläufen gemäß Musterbauordnung und Landesbauordnungen
Der bauliche Brandschutz wird in den Landesbauordnungen der Bundesländer geregelt
Gebäude werden in fünf Gebäudeklassen eingeteilt, um Brände zu verhindern, die Ausbreitung von Feuer und Rauch einzudämmen und die Rettung von Menschen und Tieren zu ermöglichen
Bodenabläufe sind nach DIN EN 1253-1 geregelt und benötigen keine zusätzliche Zulassung
Bodenabläufe mit Brandschutzvorrichtungen erfordern eine bauaufsichtliche Zulassung (abZ) oder allgemeine Bauartgenehmigung (aBG)
Die Ausschreibung in der Qualität R 30/60/90/120 wird empfohlen
Pro Bodenablauftyp ist eine Übereinstimmungsbestätigung erforderlich, und ein Kennzeichnungsschild muss an der Deckenunterseite angebracht werden
Der Nachweis der Feuerwiderstandsdauer muss über einen Verwendbarkeitsnachweis (abP, abZ, aBG) erbracht werden
