Flachdachentwässerung | Freispiegel- und Unterdruckentwässerung
Flachdachentwässerung Passavant aus Gusseisen
Flachdachabläufe nehmen das Regenwasser von flachen Dächern, Parkdecks, begrünten Dachflächen und Terrassen auf. Das Regenwasser wird von dort aus üblicherweise über Entwässerungsleitungen abgeführt.
Produktinformationen
weniger Abläufe notwendig
Baustoffklasse A1, nicht brennbar
hohe Druckfestigkeit
geprüft gemäß DIN EN 1253-2
mit flachem Pressdichtungsflansch
mit Sickeröffnungen
wartungsfreundlich
100 % UV-beständig
Abdichtung mit PVC, PE, PP, Bitumen
Ergänzungsbauteile für begrünte Dächer erhältlich

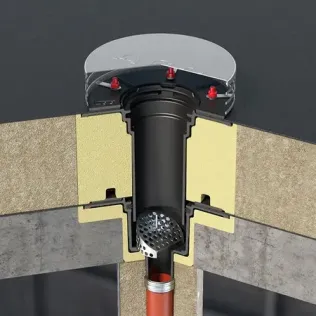

Freispiegelentwässerung Passavant Spin | © ACO Haustechnik
Freispiegelentwässerung Passavant Spin
mit Kiesfang
geeignet für kleine Flachdächer bis 150 m2 je Ablaufkörper
in den Größen DN 70, DN 100, DN 125 und DN 150 lieferbar
Brandschutz für Deckendicken ab 150 mm

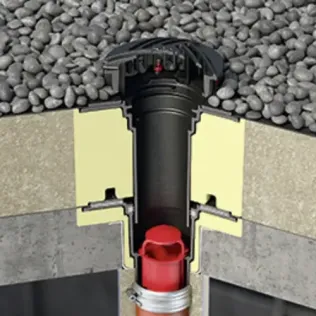

Unterdruckentwässerung Passavant Jet | © ACO Haustechnik
Unterdruckentwässerung Passavant Jet
mit Luftschleuse
geeignet für unbefahrene Dachflächen ab 150 m2
in den Größen DN 50 und DN 80 lieferbar
Flachdachentwässerung Variant-Flex aus Edelstahl
Produktinformationen
Baukastensystem
2-teiliger Flachdachkomplettablauf
für Bereiche mit hoher Luftfeuchtigkeit wie z. B. Dachentwässerung großer Industriebauten
Flachdachablauf gemäß DIN EN 1253‑2
Baustoffklasse A1, nicht brennbar
Brandschutzabläufe erhältlich
Pressdichtungsflansch für Abdichtung mit 1 Abdichtungsbahn
verwendbar für 2 Dichtungsebenen
kleine Aussparungsmaße
100%ige UV-Beständigkeit
wartungsfreundlich
Flexibilität bei der Abdichtung
PVC-/FPO-/Bitumen-Bahnen
als Notentwässerung einsetzbar
für Gründdächer geeignet
Flachdachkomplettablauf Variant-Spin | © ACO Haustechnik
Freispiegelentwässerung Variant Spin
mit Kiesfang, werkzeuglos aufgesetzt
geeignet für kleine Flachdächer bis 150 m2 je Ablaufkörper
in den Größen DN 50, DN 70, DN 100 und DN 125 lieferbar, je nach Stutzenneigung
Flachdachkomplettablauf Variant-Jet | © ACO Haustechnik
Unterdruckentwässerung Variant Jet
mit Luftschleuse
geeignet für unbefahrene Dachflächen ab 150 m2
verwendbar für 2 Dichtungsebenen
in den Größen DN 50, DN 70 und DN 100 lieferbar

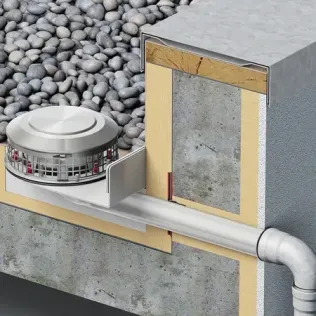

Attikaentwässerung aus Edelstahl
Produktinformationen
keine Durchdringung oder Aussparung der Tragkonstruktion
Verlegung Rohrleitung außerhalb des Gebäudes
keine Reduzierung des Innenraums
nahezu wärmebrückenfreier Einbau
ohne Brandschutzanforderungen
geeignet als Haupt- und Notentwässerung
modularer Aufbau
mit Klemmflansch
Stutzenneigung 1,5°
Aufkantung
45° für Bitumendichtungsbahnen
90° für Kunststoffdichtungsbahnen
als Speier erhältlich

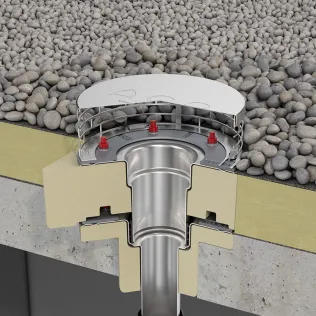

Freispiegelentwässerung Spin | © ACO Haustechnik
Freispiegelentwässerung Spin
mit Kiesfang
in den Größen DN 50, DN 70 und DN 100
mit Funktionsteil und Anstauring
als Attikakomplettablauf Spin erhältlich

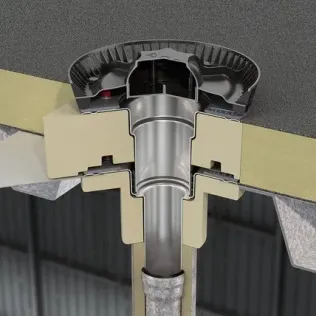

Unterdruckentwässerung Jet | © ACO Haustechnik
Unterdruckentwässerung Jet
mit Luftschleuse
in den Größen DN 50 und DN 70
mit Funktionsteil und Anstauring
als Attikakomplettablauf Jet erhältlich
Planung einer Entwässerung
Planungshinweise
Auswahl des Ablaufs in den Werkstoffen Gusseisen oder Edelstahl einschl. aller Bauteile entsprechend Norm DIN EN 1253-2
Brandschutzabläufe aus Edelstahl für Freispiegelentwässerung und Unterdruckentwässerung lieferbar
gemäß Norm DIN 18531 sollte bei bahnenförmigen Abdichtungen ein Mindestabstand zu Wänden und Bauteilen von 30 cm eingehalten werden
Bei flüssigen Dichtstoffen sollte der Abstand zu Wänden und Bauteilen mindestens 10 cm betragen
Klebeflanschbreite muss mind. 100 mm betragen
jeder Tiefpunkt auf dem Dach braucht einen Regelablauf oder Notablauf
bei zwei aneinanderstoßenden Dachflächen (Dachkehlen) sollten die Abläufe nicht weiter als 20 Meter voneinander entfernt sein
zur Befestigung der Dichtungsbahnen werden Abläufe mit einem Pressdichtungs- oder Klebeflansch geliefert
Einleitbeschränkungen
Um die Belastung der Kanalisation zu reduzieren geben die Kommunen Einleitbeschränkungen vor.
Gründe dafür sind:
Klimawandel
Versiegelte Flächen
Umweltschutz
Nachhaltige Wasserwirtschaft
Systeme der Flachdachentwässerung
Freispiegelentwässerung
Die Freispiegelentwässerung basiert auf dem Prinzip der Schwerkraft, um Regenwasser abzuleiten. Sie eignet sich für Dachflächen kleiner als 150 m2 je Ablauf und kurzen Sammelleitungen.

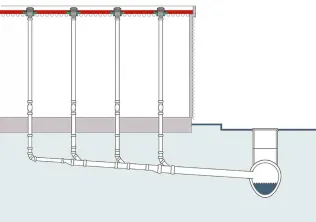

Schematische Darstellung Freispiegelentwässerung | © ACO Haustechnik
das Wasser fließt frei durch die Flachdachabläufe in die angeschlossenen Sammelleitungen und anschließend in die Fallleitungen oder direkt in die Fallleitungen
für einen effektiven Wasserablauf ist ausreichendes Gefälle, größere Rohrdurchmesser sowie entsprechend viele Anschlüsse an die Grundleitungen notwendig
die Effizienz hängt von der korrekten Dimensionierung ab, gemäß DIN EN 12056-3 und DIN EN 1986-100
Unterdruckentwässerung
Bei der Unterdruckentwässerung wird durch die Erzeugung eines Unterdrucks in den Sammelleitungen Regenwasser abgeleitet. Sie eignet sich für Dachflächen größer als 150 m2, bei langen Sammelleitungen und begrenzten Einbaumöglichkeiten unterhalb der Decke.

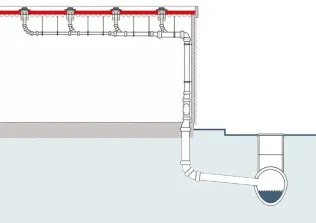

Schematische Darstellung Unterdruckentwässerung | © ACO Haustechnik
Regenwasser fließt über die Abläufe in die angeschlossenen Sammelleitungen unterhalb der Dachkonstruktion und anschließend in die Fallleitungen gemäß DIN 1986-100:2016-12
Unterdruck wird aufgebaut indem sämtliche Leitungen planmäßig vollgefüllt werden, der Eintrag von Luft wird unterbunden
sobald die notwendige Bemessungsregenspende erreicht ist, fließt das Wasser schnell ab
wenn bei leichtem Regen der nötige Aufstau nicht erreicht werden kann, arbeitet das System als Freispiegelentwässerung

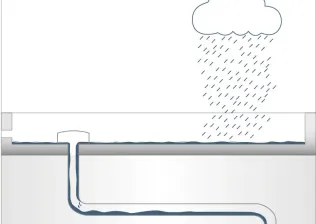

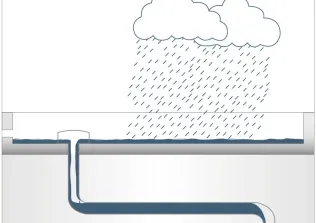

Bei geringen Niederschlägen erfolgt die Entwässerung nach dem Schwerkraftprinzip. | © ACO Haustechnik

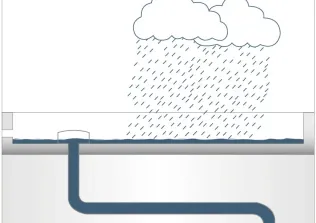

Nach einsetzendem Starkregen beginnt sich das Rohrleitungssystem vollständig mit Wasser zu füllen. | © ACO Haustechnik
Sobald die Rohrvollfüllung vollzogen ist, entsteht eine Sogwirkung. Nachfließendes Regenwasser wird unter Luftausschluss durch das Rohrleitungssystem gesaugt. | © ACO Haustechnik
Notentwässerung
Bei Wetterereignissen wie Starkregen können die zusätzlichen Niederschlagsmengen zu einem Aufstau auf den Dachflächen und somit zu Beschädigungen der Dachkonstruktion sowie darunterliegender Flächen führen. Diese zusätzlichen Wassermengen benötigen ein eigenes Ablaufsystem - die Notentwässerung.

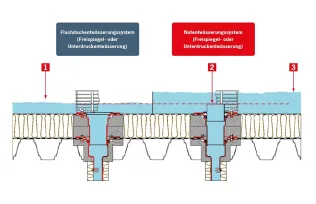

Notentwässerung bei Starkregenereignissen | © ACO Haustechnik
darf nicht an die Kanalisation angeschlossen werden, wegen Überlastung der Kanäle
gemäß DIN 1986-100:2016-12 muss sie auf eine freie und überflutbare Grundstücksfläche geleitet werden
jeder Tiefpunkt eines Flachdachs muss neben dem Regel- auch einen Notablauf erhalten
Verzicht auf Notentwässerung nur bei Dächern in Massivbauweise mit statischem Nachweis vertretbar
Notentwässerung kann durch zusätzliche Notabläufe oder Attikaabläufe erfolgen
Weitere Informationen
Wissenswertes zum Thema:
Entwässerung von Flachdächern | Baunetz Wissen Wasserkreislauf
Regelwerke
Flachdächer dienen als Parkplätze, Dachterrassen, Sport- oder Spielbereiche sowie als Parks. Aufgrund dieser unterschiedlichen Nutzungsmöglichkeiten variieren die Anforderungen und Vorschriften, weshalb es keine einheitliche Norm für Dachflächen gibt. Es sind spezifische Richtlinien und Regelwerke zu beachten.
Allgemeine Planungshinweise zur Berechnung der Flachdachentwässerung
Anzahl der benötigten Abläufe entsprechend Dachflächengröße und Dachkonstruktion
Dachmaterialien bzw. Dachaufbauten wie Kies, Beton oder Begrünungen beeinflussen die abfließende Wassermenge
Lokale Niederschlagsverhältnisse berücksichtigen
Notentwässerung wird größer dimensioniert als Regelentwässerung
Berechnunsbeispiel Regenwassermengen | Kontakt zu ACO Anwendungstechnik
Bemessung der Flachdachentwässerung
DIN 1986-100 | Entwässerungsanlagen für Gebäude und Grundstücke
Sie gibt die allgemeinen Anforderungen für die Planung, Ausführung und Wartung vor sowie die Berechnung der Entwässerung
DIN 12056-3 | Schwerkraftentwässerungsanlagen
Ergänzt DIN 1986-100
Planung, Ausführung, Wartung
DIN 18531 | Abdichtung von Dächern, Balkon, Loggien und Laubengänge
Diese Norm ist besonders relevant für die Planung und Realisierung wasserdichter Außenbereiche und Dachkonstruktionen
DIN 18532 | Abdichtung von befahrbaren Verkehrsflächen aus Beton
Diese befasst sich mit sogenannten Topdecks, also befahrenen Flachdächern
Flachdachrichtlinien
Fachregeln für Abdichtungen vom Zentralverband des Deutschen Dachdeckerhandwerks (ZVDH) als Empfehlung herausgegeben werden
DIN 1986-3 | Angaben zur Wartung
Dimensionierung des Entwässerungssystems
KOSTRA-DWD-2020 | Dimensionierung der Entwässerungssysteme
Ermittlung der lokalen Regenspende anhand der vom DWD (Deutscher Wetterdienst) bereitsgestellten Daten
Ortssatzung
Diese Satzungen berücksichtigen oft regionalspezifische Bedingungen und Anforderungen, die auf KOSTRA-Daten basieren können, um sicherzustellen, dass die Entwässerungssysteme ausreichend dimensioniert sind, um mit den erwarteten Niederschlagsmengen umgehen zu können
Nachhaltigkeit bei ACO Haustechnik
Produktion in Deutschland
Mitglied in der Deutschen Gesellschaft für Nachhaltiges Bauen (DGNB)
Reduzierung der Ressourcenverbräuche durch Wärmerückgewinnung, eine Elektrikflotte, papierlose Fertigung und innovative Paletten
Produkte bieten die Möglichkeit die Ressource Wasser zu sammeln, zu reinigen, zu speichern und wiederzuverwenden
EPDs für ACO Entwässerungsprodukte vorhanden
Produkte werden hinsichtlich ihres Fußabdrucks bewertet und Auswirkungen bei der Produktion bestmöglich reduziert
Verwendung von eigenen Energiequellen, Wärmerückgewinnung, bauliche Effizienzmaßnahmen, Optimierung von Heizungsanlagen und Beleuchtung
Energiemanagementsystem entspricht DIN EN ISO 50001:2018
CO2-neutrale Website
