Parkdeckentwässerung

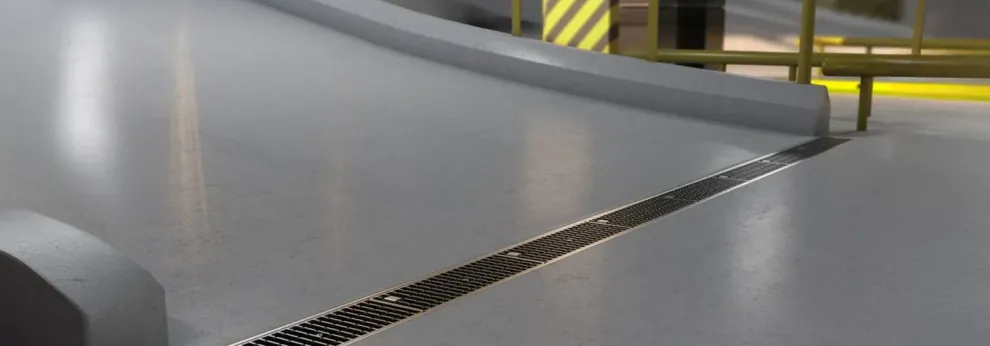

Parkhausrinne aus Edelstahl | © ACO Haustechnik
Parkdeckabläufe und -entwässerungsrinnen aus Gusseisen oder Edelstahl müssen zum einen große Mengen an Niederschlag und zum anderen den Belastungen durch Fahrzeuge, Regenwasser und im Winter Schneeansammlungen auf Autos und in Radkästen gewachsen sein.
ACO Parkhausentwässerung aus Edelstahl | © ACO Haustechnik
Parkhausabläufe | Parkhausrinnen

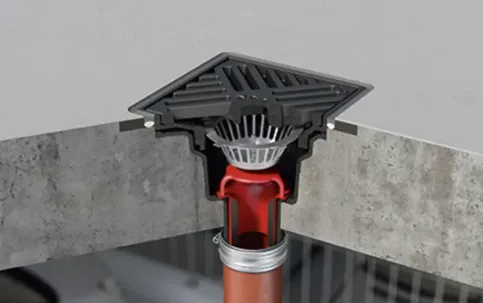

Parkdeckablauf aus Gusseisen | © ACO Haustechnik
Abläufe aus Gusseisen
Entwässerungssysteme
Ablauf Passavant
DN 70 - DN 100
Eigenschaften
Für Parkdecks geeignet
Baustoffklasse A1, nicht brennbar
Geprüft gemäß DIN EN 1253-2
Belastungsklasse M125
Variabler Einbau, Höhenausgleich bauseits
100 % UV-beständig

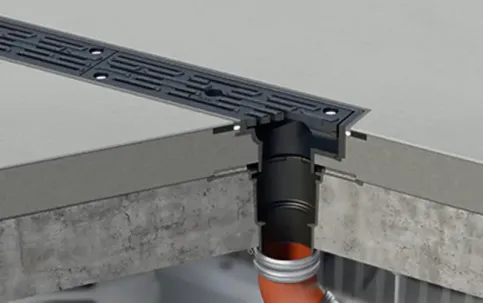

Entwässerungsrinne aus Gusseisen | © ACO Haustechnik
Entwässerungsrinnen aus Gusseisen
Entwässerungssysteme
Entwässerungsrinne Aquapass
Mit oder ohne angeformten Abflussstutzen
Eigenschaften
Für Parkdecks geeignet
Baustoffklasse A1, nicht brennbar
Ohne Eigengefälle
Gemäß DIN EN 124/DIN 1229: Belastungsklasse B125/C250
Gemäß DIN EN 1253-2: Belastungsklasse M125

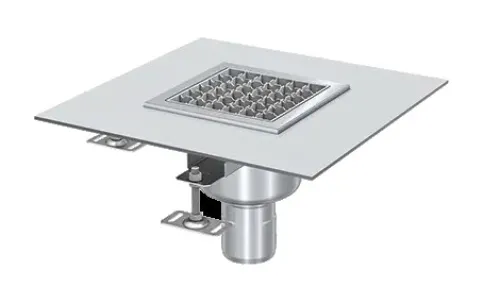

Parkdeckablauf Edelstahl | © ACO Haustechnik
Abläufe aus Edelstahl
Entwässerungssysteme
Parkdeckabläufe für Flüssigabdichtungen DN 70 - DN 100
Parkdeckabläufe für Gussasphalt DN 100
Einbauhöhe 35 oder 70 mm
Eigenschaften
Baustoffklasse A1, nicht brennbar
Geprüft nach DIN EN 1253-2
Inkl. Rost aus Edelstahl
Stutzenneigung 90°
Belastungsklasse M125

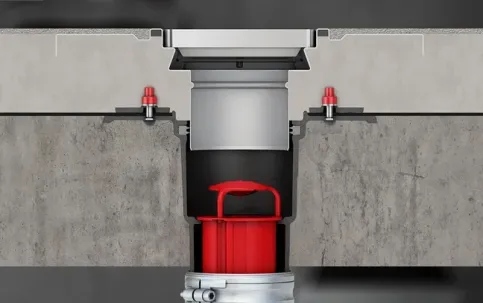

Parkhausrinne Edelstahl | © ACO Haustechnik
Rinnen aus Edelstahl
Entwässerungssysteme
Parkhausrinnen für Flüssigabdichtungen
Breiten 156 oder 200 mm
Ablaufkörper optional mit Brandschutzeinheit
Variable Baulängen bis 6 m
Parkhausrinnen für Gussasphalt
Breiten 134 oder 174 mm
Einbauhöhe 35 oder 70 mm
Variable Baulängen bis 3 m
Eigenschaften
Inkl. Stegrost, rutschhemmend
Mit oder ohne Ablaufstutzen
Geprüft gemäß DIN EN 1253-2

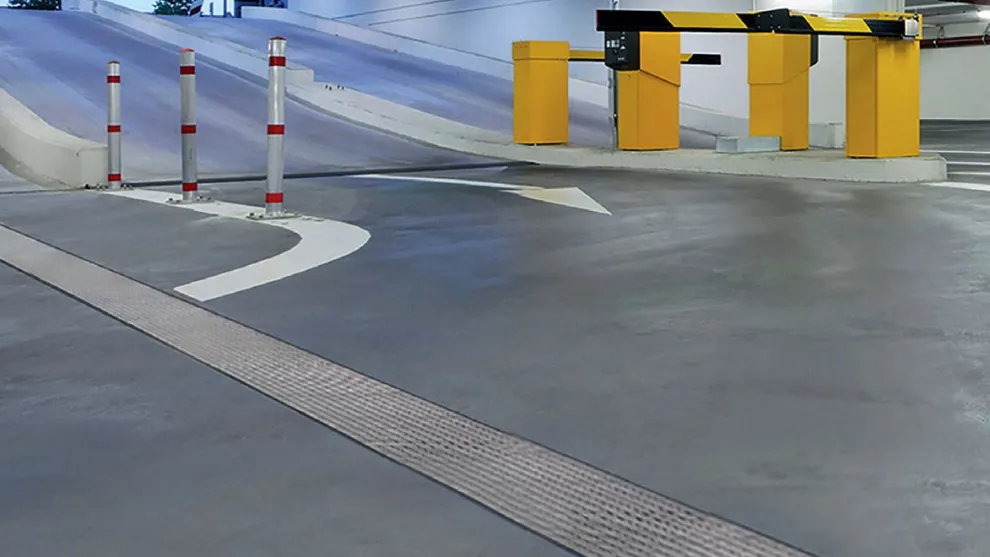

Anwendungsbeispiel Parkhausentwässerung in Edelstahl | © ACO Haustechnik
Planungshinweise
Bei der Planung einer Parkhausentwässerung müssen je nach Art der Entwässerung verschiedene Details beachtet werden.
Tiefgaragenentwässerung
Tropf- und Schleppwasser durch einfahrende Autos, vor allem im Winter
Tausalzreste führen zu Korrosion
Anzahl und Größe der Fahrzeuge
Länge der Fahrwege, mehrere Ebenen
Gefälle ≥ 2 % (Gefälle weg von Wänden und Stützen)
Verdunstungsrinne
Speziell für überdachte Bereiche ohne direkten Regenwasseranfall und niedrigem Fahrzeugaufkommen
Gute Be- und Entlüftung beachten
Ausreichende Rinnenbreite und -länge zur besseren Verdunstung
Passender Oberbelag um eindringendes Wasser zu verhindern

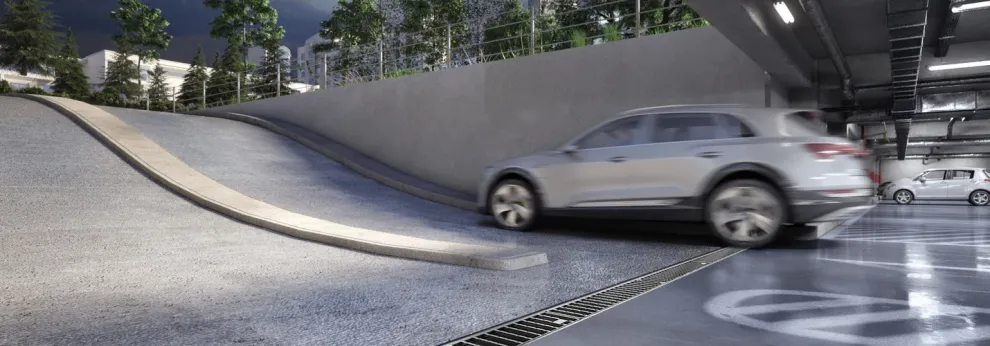

Rampenentwässerung
Starkes Gefälle von 5 - 15 %, ggf. Überströmung der Entwässerungsrinnen, für Außenbereiche Bemessungsregen nach DIN 1986-100
Ausreichend große Rinne, mit hohem Wasserdurchlass, mindestens DN 100
Maschen-, Gitter- oder Längsstabroste verhindern, da das Wasser die Rinne überströmt
Belastungsklassen: Außenbereiche B125 bis E600, Innenbereiche L15 bis M125
Richtige Platzierung und Abdichtung der Rinnen sowie robuste Verankerung, da Rampen durch Schubkräfte belastet werden

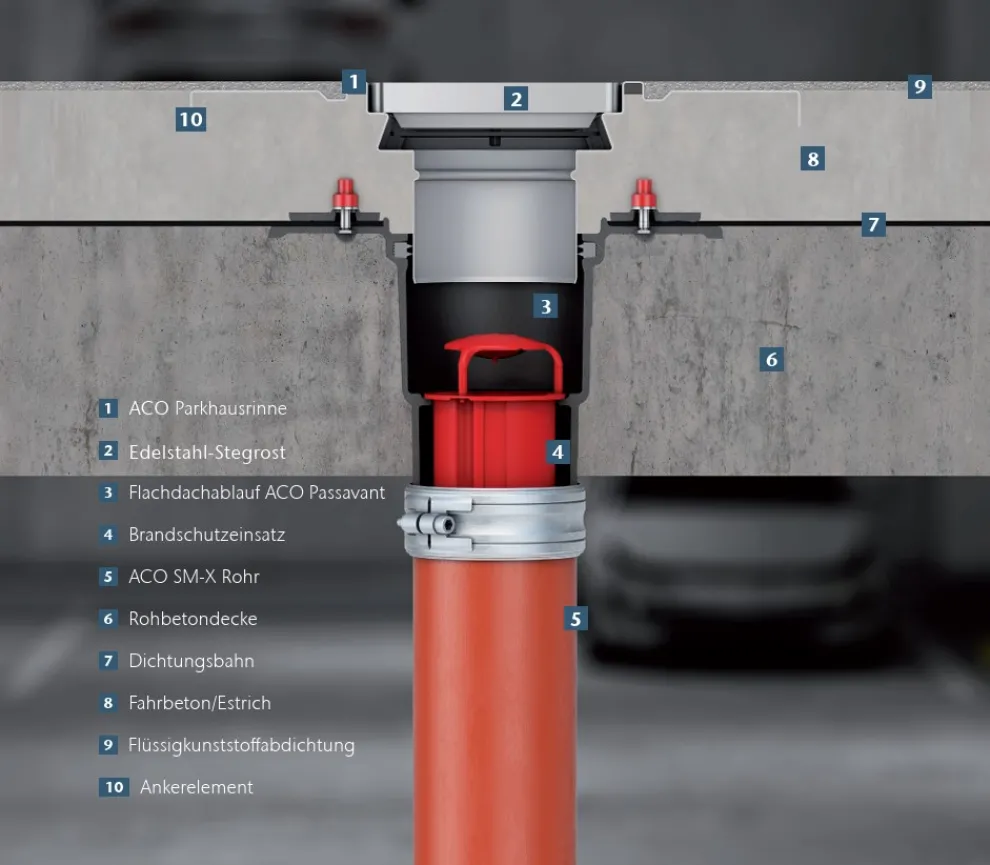

Produktaufbau ACO Parkhaussrinne
Parkhausentwässerungsrinne Edelstahl | © ACO Haustechnik
Beispiel Produktaufbau ACO Parkhausentwässerungsrinne | © ACO Haustechnik
Weitere Informationen
Wissenswertes zum Thema:
Regelwerke
DIN 18532 | Abdichtung befahrbarer Flächen
DIN 1986-100 | Entwässerungsanlagen für Gebäude und Grundstücke
DIN EN 1253-2 | Abläufe für Gebäude
Baurechtliche Vorgaben | Ü-Zeichen erforderlich und Brandschutzauflagen beachten
DIN 4102 und DIN EN 13501 | Zulassung von Rohrabschottungen
