Radiale Rinnen
Radiale Rinnen erweitern das Produktsortiment von ACO Inotec. Werkseitig vorgefertigte Passstücke reduzieren den Montageaufwand erheblich und sorgen für eine perfekte Optik. Zudem entfällt die Korrosionsgefahr durch eventuelle Schneidarbeit. Die Optimierung des Gesamteindrucks erfolgt durch die Reduzierung von Stoßfugen.
Radiale Kastenrinne Typ ino 625 KR
Radiale Kastenrinne Typ ino 625 KR
Werkstoff | Edelstahl 1.4301 (V2A) bzw. 1.4404 (V4A) oder Stahl feuerverzinkt |
Materialstärke | 2,0 mm |
Radien | frei wählbar |
Lieferlängen | Edelstahl bis 3 m in einem Stück Stahl stückverzinkt bis 2 m |
Rinnenbreite | 100/135/150/185/200/235 mm weitere Abmessungen möglich |
Rinnenhöhe | ab 50 mm bis 250 mm möglich abhängig von Rosthöhe |
Wasserlauf | über Wasserspiegelgefälle |
Rostmaße | bis 1000 mm |
Eingeschweißte Rostauflage
Belastungsklasse: A 15
Die Belastung wird ausgelegt anhand der Rinnendimensionierung, der Abdeckungsvariante, Art der Belastung und deren Lastangriffsfläche.
Weitere Informationen: Radiale Kastenrinne Typ ino 625 KR

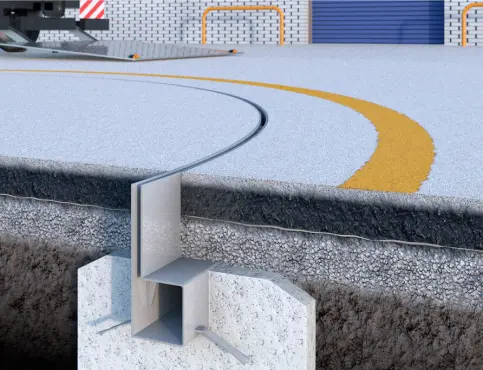

Radiale Schwerlast-Schlitzrinne Typ ino 654 SR
Radiale Schwerlast-Schlitzrinne Typ ino 654 SR
Werkstoff | Edelstahl 1.4301 (V2A) bzw. 1.4404 (V4A) oder Stahl feuerverzinkt |
Materialstärke | 4 mm |
Radien | frei wählbar |
Lieferlängen | Edelstahl bis 3 m in einem Stück Stahl stückverzinkt bis 2 m |
Bauchbreite | 100 - 150 mm |
Schlitzbreite | bis 18 mm oder nach Wahl |
Schlitzhöhe | ab 30 mm bis 200 mm – je nach Plattenstärke und Verlegeart |
Gesamthöhe | bis max. 300 mm |
Wasserlauf | über Wasserspiegelgefälle |
Belastungsklasse bis D 400 DIN EN 1433
Weitere Informationen: Radiale Schwerlast-Schlitzrinne Typ ino 654 SR
