ACO Stormbrixx Rigolensystem
Eine einfache Inspektion und Wartung des gesamten Rigolensystems ist aufgrund der Offenheit des Systems möglich. Gegenüber anderen Systemen reduziert die Stapelbarkeit der Grundelemente den Transportaufwand und damit den CO2-Verbrauch. Der Platzbedarf im Lager wie auch auf der Baustelle wird um mehr als die Hälfte verringert.
Eigenschaften
Widerstandsvermögen und Belastbarkeit der Konstruktion durch Verlegen im Verband
einfache und durchgängige Wartungs- und Inspektionsmöglichkeit
CO2-verbrauchsfreundlicher, ökonomischer Transport und praktisches Baustellenhandling
mit allgemeiner bauaufsichtlicher Zulassung DIBt Nr. Z-42.1-500
Die Basis des ACO Stormbrixx Systems stellen Grundelemente in einer Größe von 1205 x 602 x 343 mm dar, die bauseits zu einem in sich verbundenen Blocksystem zusammengebaut werden. Durch das Verlegen der Einzelteile im Verband und dank eines intelligenten Stecksystems wird eine besondere Lagesicherheit des Gesamtsystems hergestellt.
Nach dem Zusammenbau der Grundelemente stehen die tragenden Säulen des Systems exakt übereinander, sodass Lasten gleichmäßig von oben nach unten abgeleitet werden. Der Einbau der Einzelteile im Verband ist eines der wesentlichen Merkmale von ACO Stormbrixx. Es ermöglicht einen in sich stabilen Zusammenbau der Gesamtrigole, ohne innerhalb einer Lage Verbinder einzusetzen.
ACO Stormbrixx Systemkonfiguration

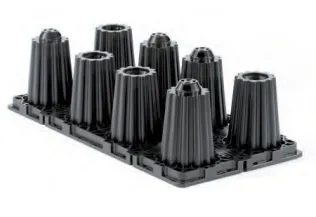

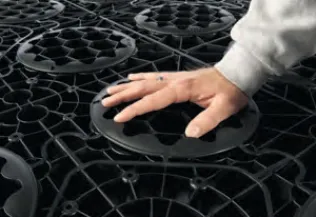

Die Grundelemente bestehen aus acht Säulen, von denen vier mit Zapfen und vier mit Zapfenaufnahmen ausgestattet sind. Der Zusammenbau erfolgt einfach durch das Zusammenstecken der Einzelteile. Am äußeren Rand des Systems werden Seitenwände eingesteckt und in der obersten Lage füllen Abdeckungen die Öffnungen der Säulen aus. So entsteht ein in sich zusammenhängendes Rigolenblocksystem.

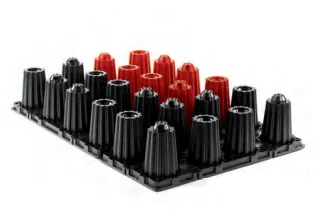

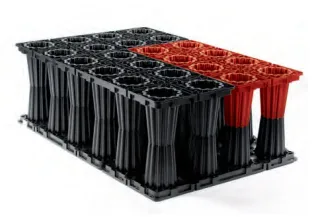

Die Grundelemente werden im Verband zusammengesetzt, um die Lagesicherheit des Gesamtsystems zu optimieren. Dabei ist zu beachten, dass jeweils vier gleiche Steckverbindungen nebeneinander liegen.
Bild 1
Bild 2
Bild 3
Bild 4
Bild 5
Bild 6
Bild 7

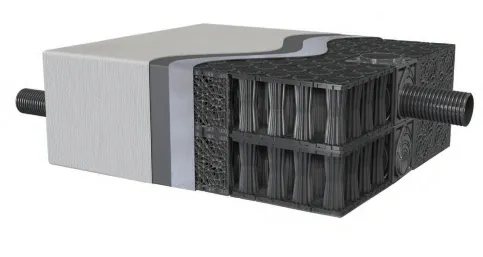

Rückhaltung von Niederschlagswasser – kontrollierte Abgabe
Geotextil als äußeres Schutzvlies, Gewicht: 400 g/m2
Abdichtungsbahn, 2 mm
Geotextil als inneres Schutzvlies, Gewicht: 400 g/m2
Die zeitverzögerte Abgabe von Niederschlagswasser an die Kanalisationsleitungen oder Vorfluter wird insbesondere bei Starkniederschlägen immer wichtiger. Der Spitzendurchflusswert des Niederschlagswassers eines Unwetters wird so auf einen längeren Zeitraum verteilt und abgemildert. Als Blockspeicher kann mit dem Rigolensystem ACO Stormbrixx Niederschlagswasser zunächst gesammelt und zurückgehalten werden, um es dann zeitverzögert an die Vorflut abzugeben.

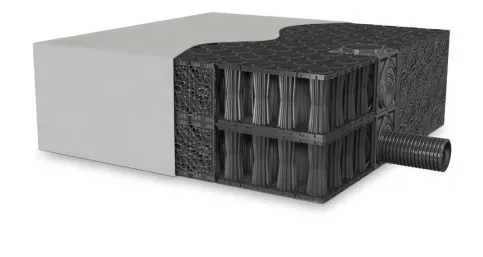

Versickerung von Niederschlagswasser – effektive Grundwasserneubildung
Geotextil als Umhüllung der gesamten Rigole, um ein Eindringen des seitlichen Bodens zu verhindern
Anforderungen an das Geotextil:
Geotextilrobustheitsklasse: GRK 3
Gewicht: 200 g/m2
Dicke: 1,9 mm
Mit dem Füllkörper-Rigolensystems ACO Stormbrixx bietet ACO ein Konzept, das sowohl bei der Entwässerung von Neubauprojekten im Hoch- und Tiefbau als auch bei der nachträglichen Versiegelung öffentlicher und privater Flächen mit anschließender Versickerung eine ökologisch wertvolle und wirkungsvolle Lösung darstellt. Bei der Versickerung wird das anfallende Niederschlagswasser zunächst im Rigolensystem ACO Stormbrixx gesammelt und dann nach und nach an den anstehenden Boden abgegeben.
Weitere Informationen zur Regenwasserbewirtschaftung sind hier zu finden: Baunetz Wissen Wasserkreislauf
