Pivottüren

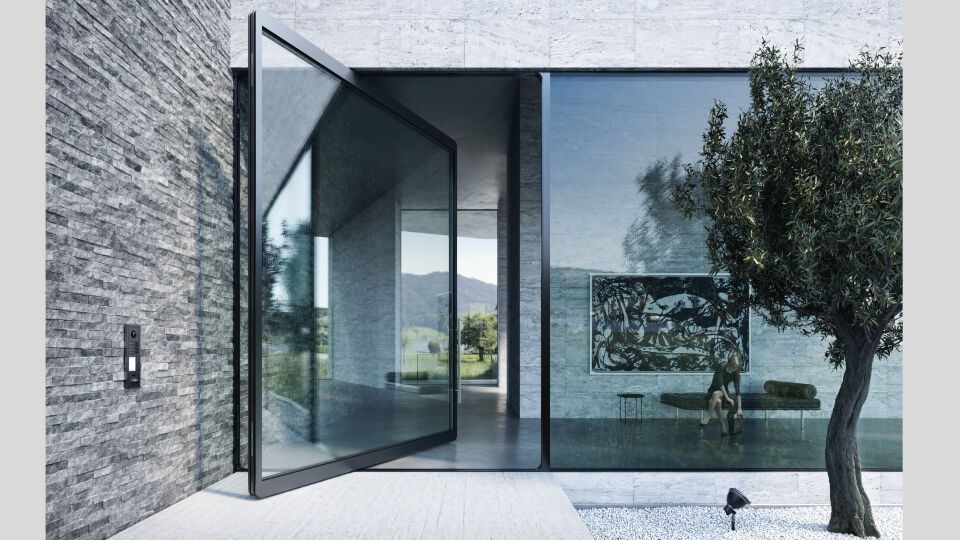

Die Pivottür kann direkt in der bewitterten Aussenfassade als Eingangstür oder im Innenbereich von Residenzen und Lofts , in Büros , in Galerien oder in einem repräsentativen Firmensitz als Raumtrennungs-Highlight angewendet werden.
Die Pivottür ist ein Öffnungssystem mit zentraler oder lateraler Rotationsachse. Diese Konstruktion macht die Abdichtung dieser Türen mit konventionellen Systemen schwierig. Mit dem Einsatz von zwei Luftdichtungen ist auch die Pivottüre 100% dicht gegen Schlagregen, Wind und Lärm.
Der Kern der air-lux® Pivottüren besteht aus hochwertigen, wärmegedämmten Aluminiumprofilen, die kundenspezifisch mit Glas oder z. B. mit Bronzeblech, Holzdekor oder Steinfurnier beplankt werden können. Das Türgriffdesign wird mit dem Architekten individuell ausgeführt.
Glas
Auf Wunsch mit Alarmglas oder Sicherheitsglas mit Durchschusshemmung.
Pivottür im Innenraum
Pivottür im Innenraum
Pivottür im Innenraum
TWIN PIVOT
TWIN PIVOT
TWIN PIVOT
Wirkungsweise des luftunterstützen Dichtungssystems

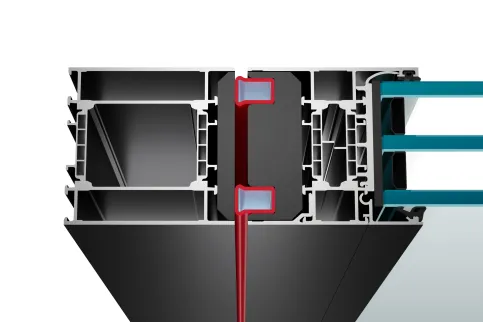

Dichtung aktiv
Dichtung aktiv - ”Zu-Position”
Über einen Drucktasterimpuls wird die im Rahmen eingebaute Dichtung aufgeblasen. Die Dichtung drückt sich dadurch an das Schieberprofil und verschließt den Spalt zwischen Schieber und festem Rahmen absolut dicht.

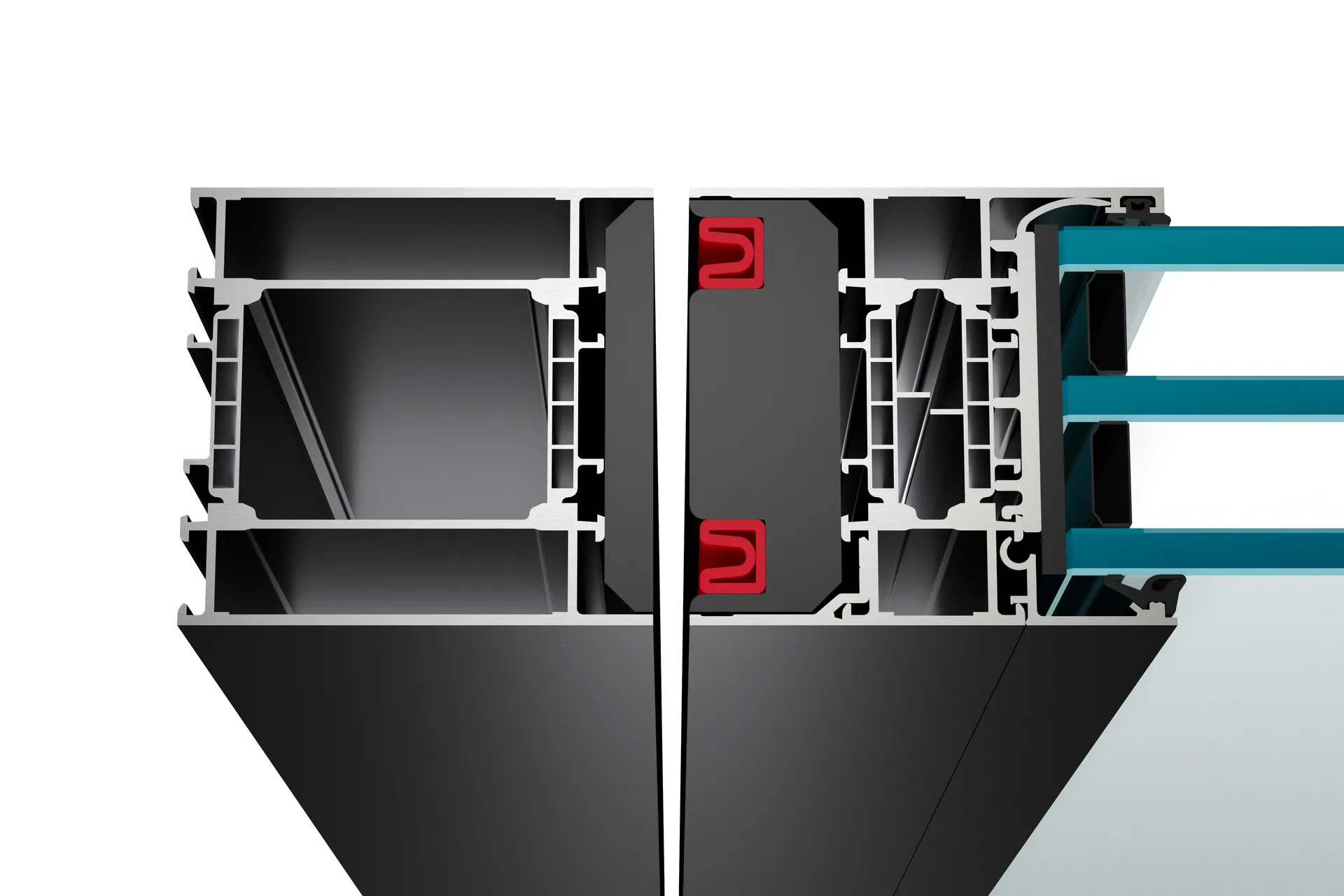

Dichtung inaktiv
Dichtung inaktiv “Auf-Postion”
Zum Öffnen wird die Dichtung über den Drucktasterimpuls entleert, die Luft entweicht und die Dichtung geht zurück in ihre ursprüngliche, eingerollte Position.
Abmessungen

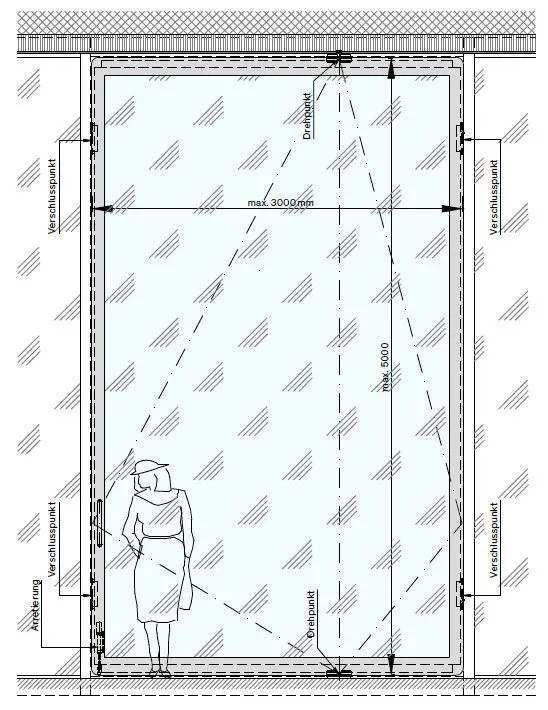

Ansicht Pivottür

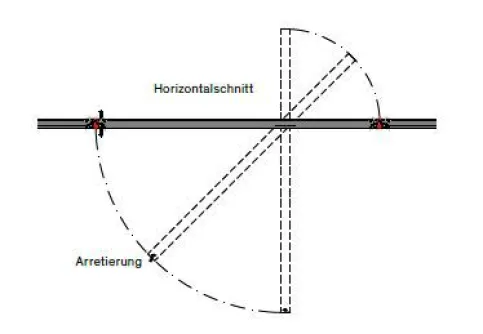

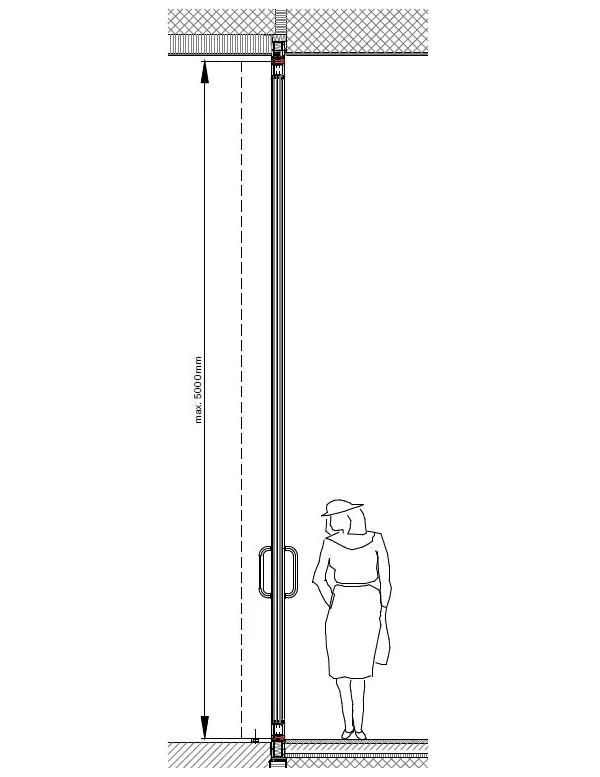

Schnitt Pivottür
Fläche: max 15 m2
Breite: 3 m
Höhe: 5 m
Gewicht: max. 1.500 kg
Glasdicken: bis zu 60 mm
Bedienung
von innen: über Drucktaster, der im vertikalen Rahmenprofil eingebaut ist
von außen: wahlweise über einen Schlüsselschalter, Fingerscanner oder Zahlencode
Öffnen
Bei Betätigung des Drucktasters im geschlossenen Zustand entleeren sich die beiden Luftdichtungen und die Verriegelungsbolzen ziehen sich zurück.
Schließen
Bei Betätigung des Drucktasters im offenen Zustand verschließen die Verriegelungsbolzen das Element, gleichzeitig wird Luft in die Dichtungen gepumpt und das Element abgedichtet. Ein im Türprofil eingebauter Türschließer sorgt für ein geräuschloses, selbstständiges Schließen.
Sicherheit
Die air-lux® Pivottüren verfügen insgesamt über vier elektromechanische Verschlusspunkte sowie die zwei Drehpunkte, die mittels Kugellager mit dem Festteil verbunden sind. Elektronische Komponenten für die Überwachung der Schließstellung und der Verriegelung der Türen ermöglichen ein bequemes Ansteuern und Überwachen der Pivottüre über die Haustechnik (Alarmanlage, Hausleitsystem).
Garantie
10 Jahren Garantie auf das air-lux® Dichtungssystem, die Profiltechnik und Beschläge
Auszeichnungen
Die air-lux Pivottüre ist mehrfach preisgekrönt:
2020 FritsJurgens Best Pivot Door
German Innovation Award 2020
German Design Award 2020
Heinze Jury Award 2019
Detail Produktpreis 2019
Detail Leservotingpreis 2019
Callwey Bestes Produkt 2019
AIT Innovationspreis 2019
Weitere Informationen

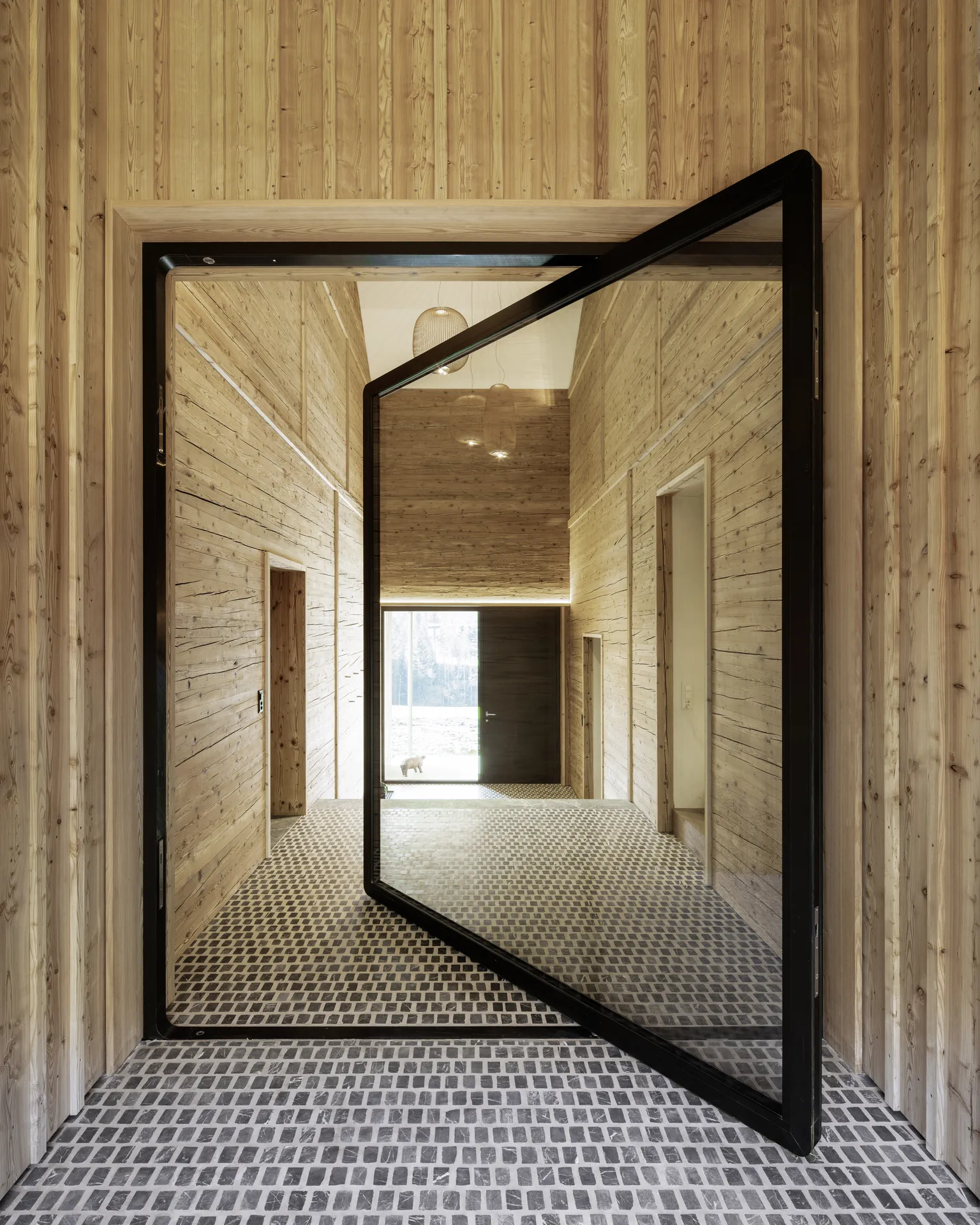

Anwendungsbeispiel
Architektonisch und funktionell überzeugende Tür- und Raumöffnungslösung im Innenbereich in einem neu erstellten grosszügigen Landhaus in der Region Bodensee / Schweiz.
Eingebaute am Objekt Türe : 3 Meter hoch und 2,5 Meter breit.

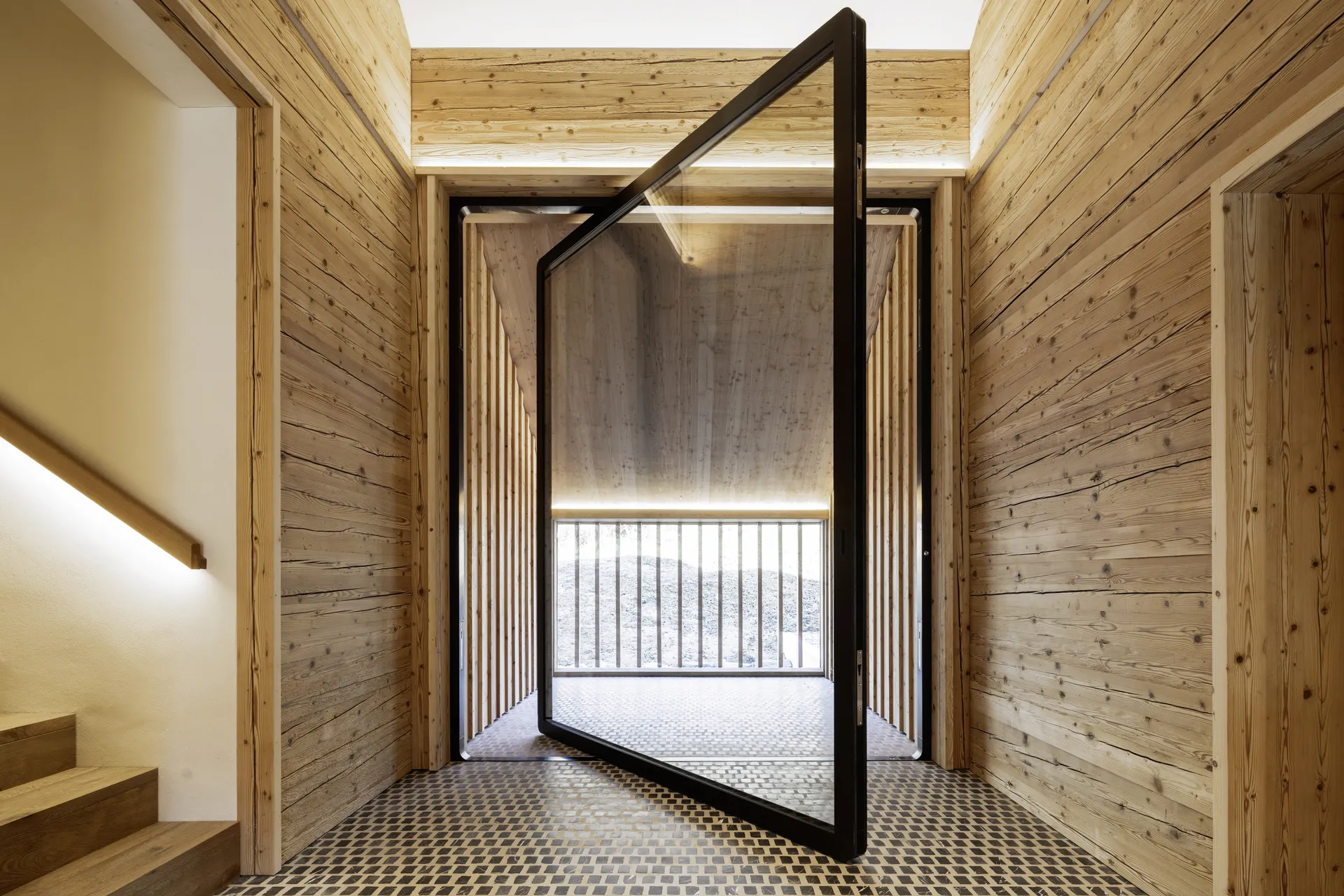

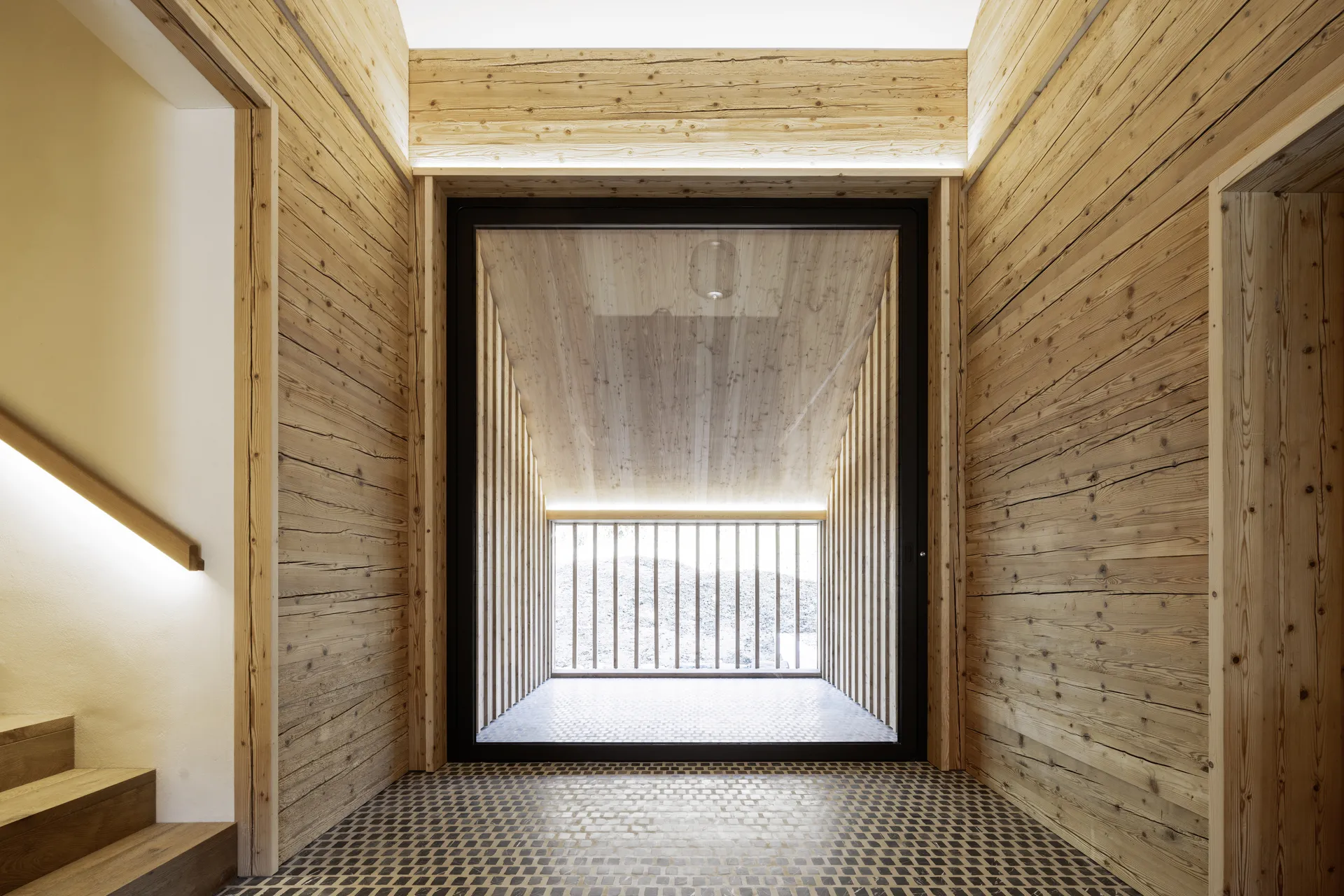

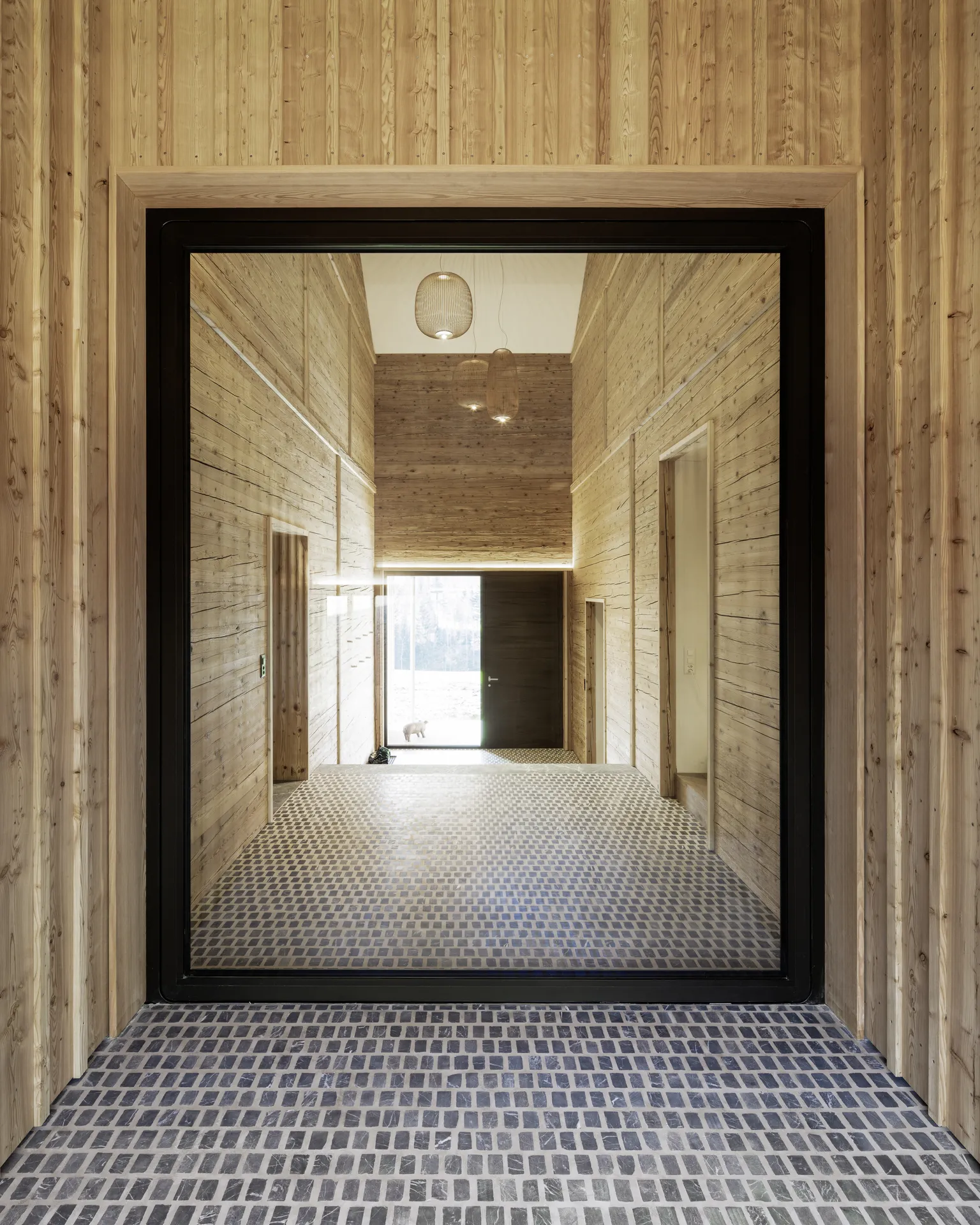

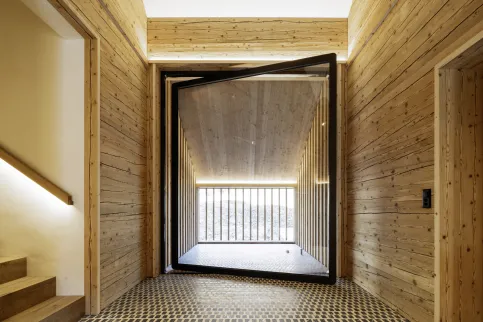

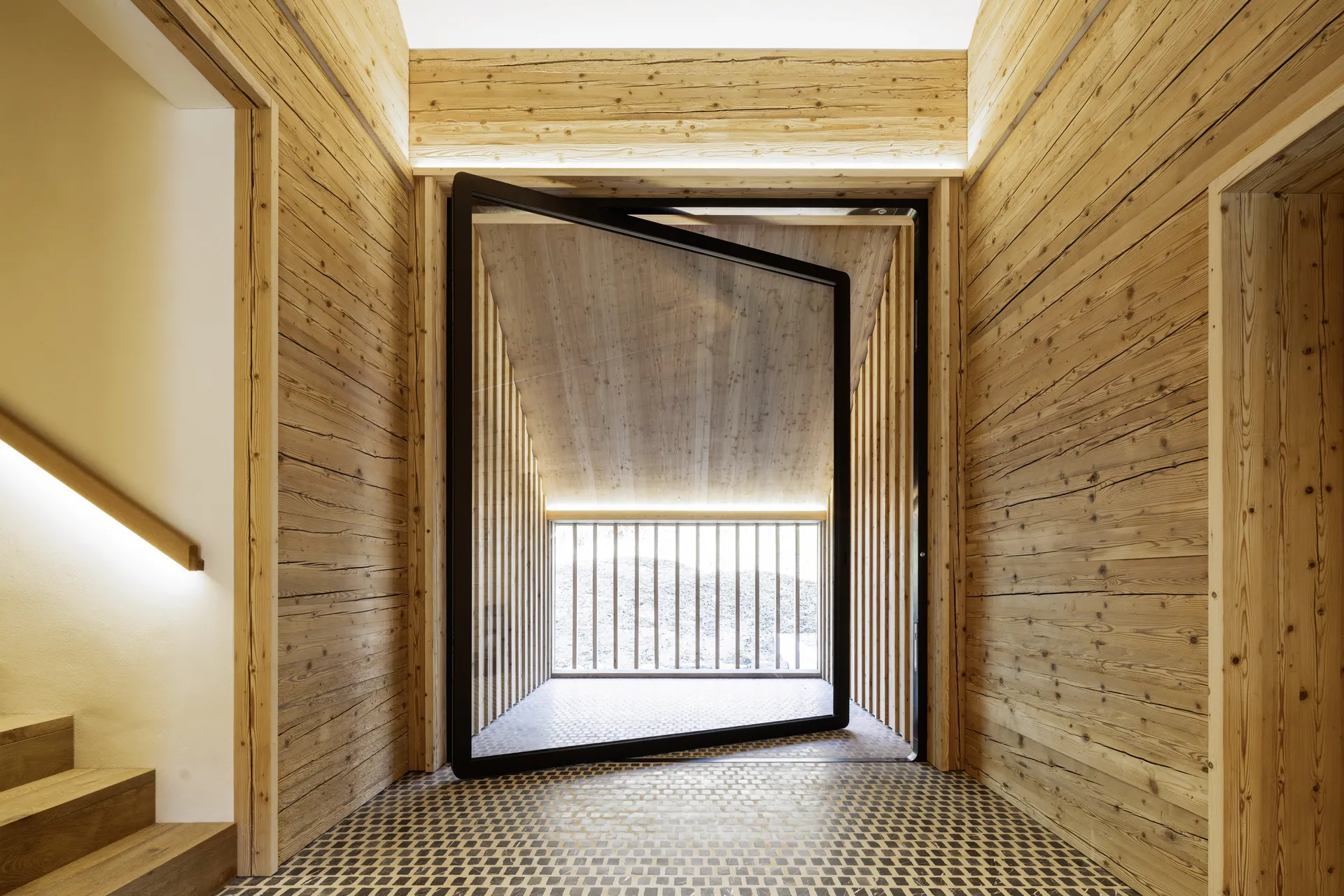

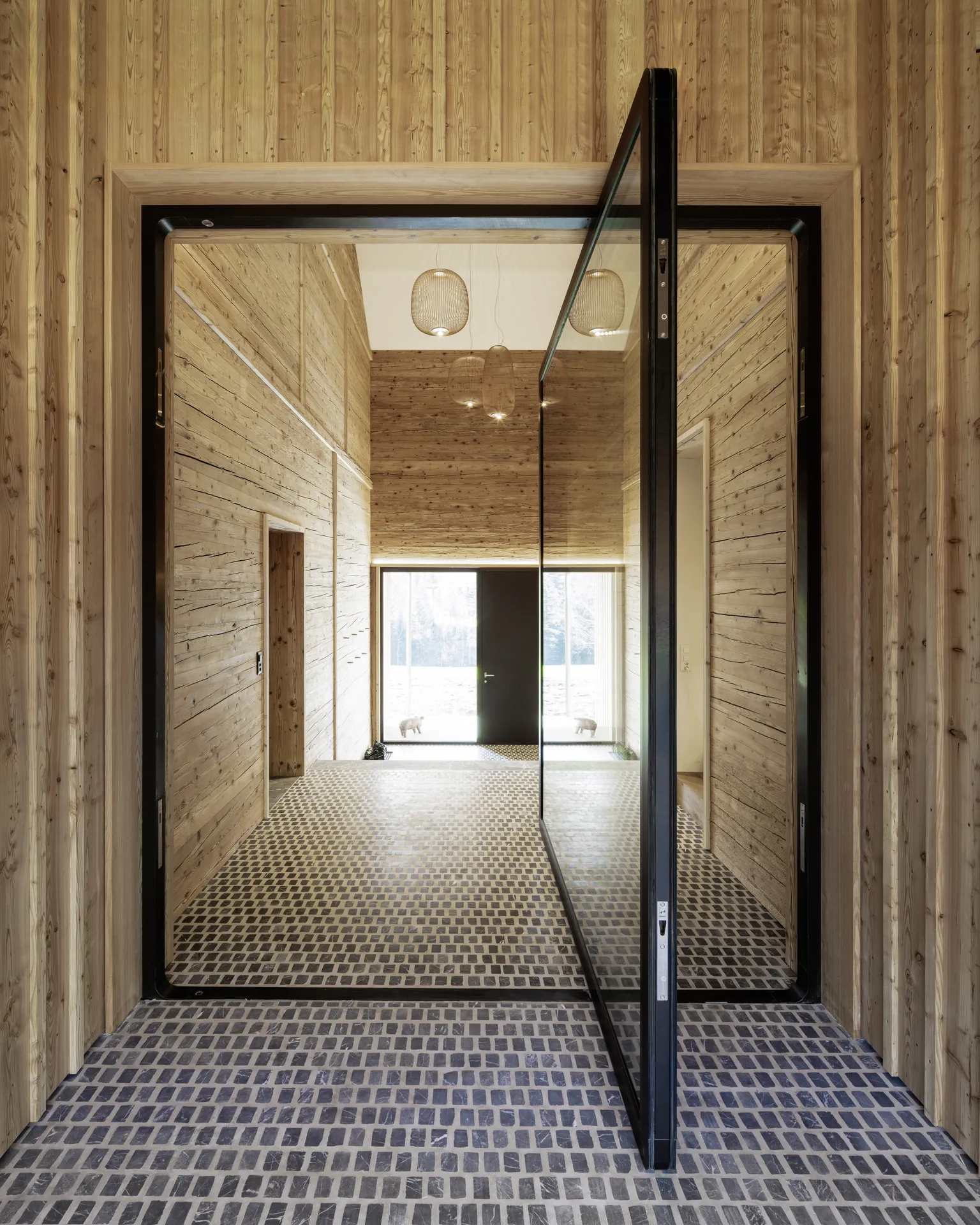

Pivottür in einem Landhaus in der Schweiz
Pivottür in einem Landhaus in der Schweiz
Pivottür in einem Landhaus in der Schweiz
Pivottür in einem Landhaus in der Schweiz

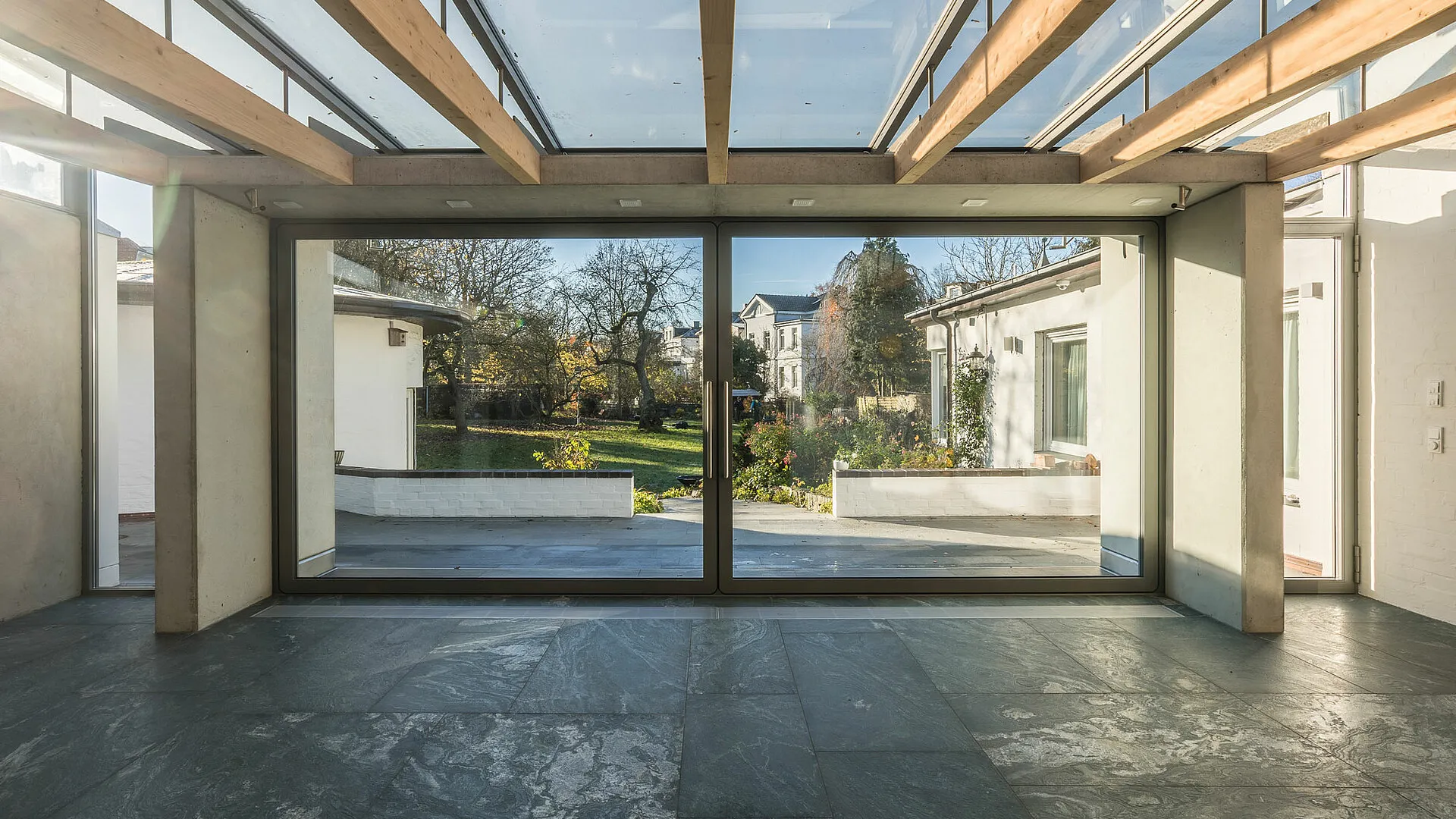

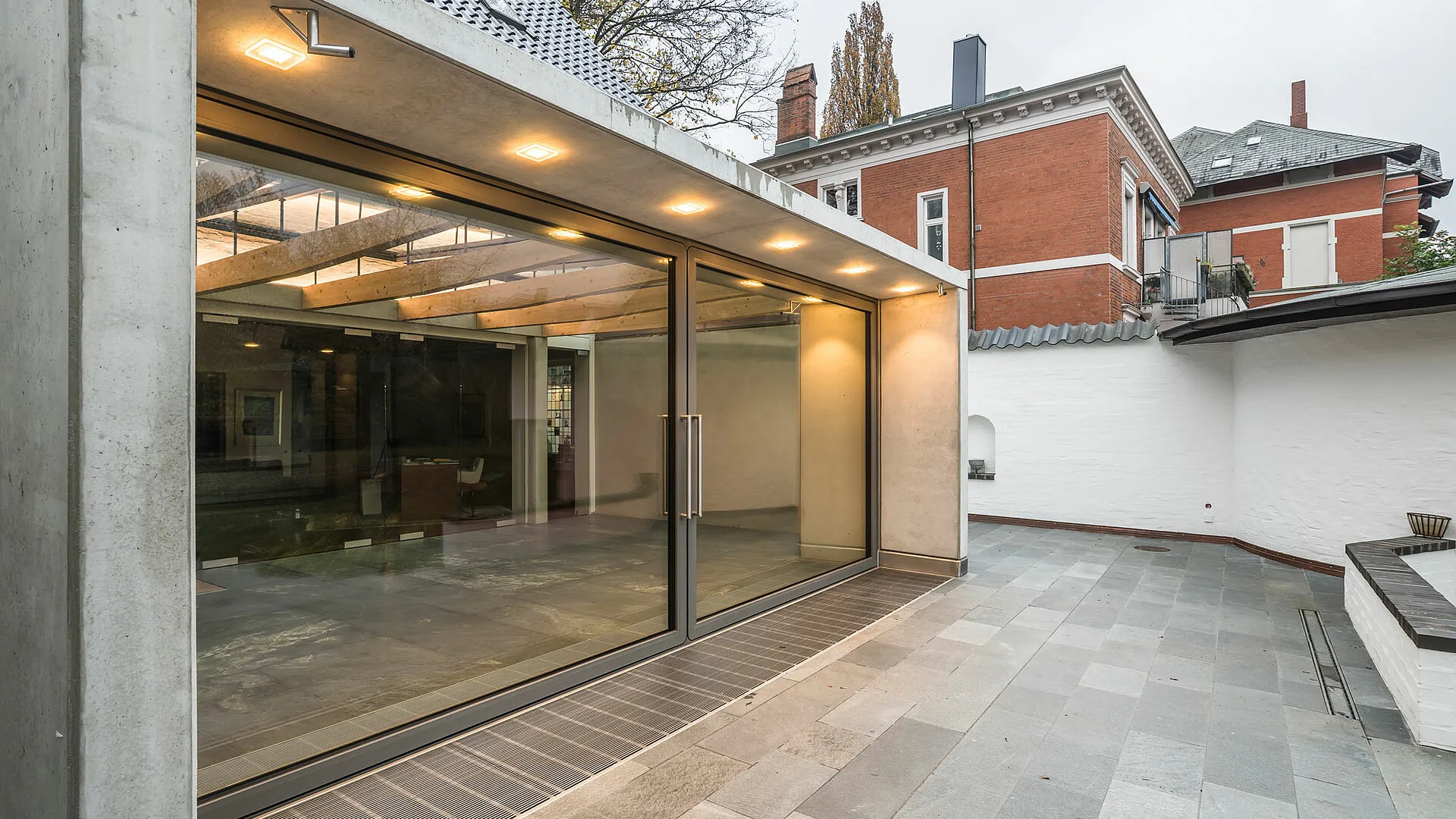

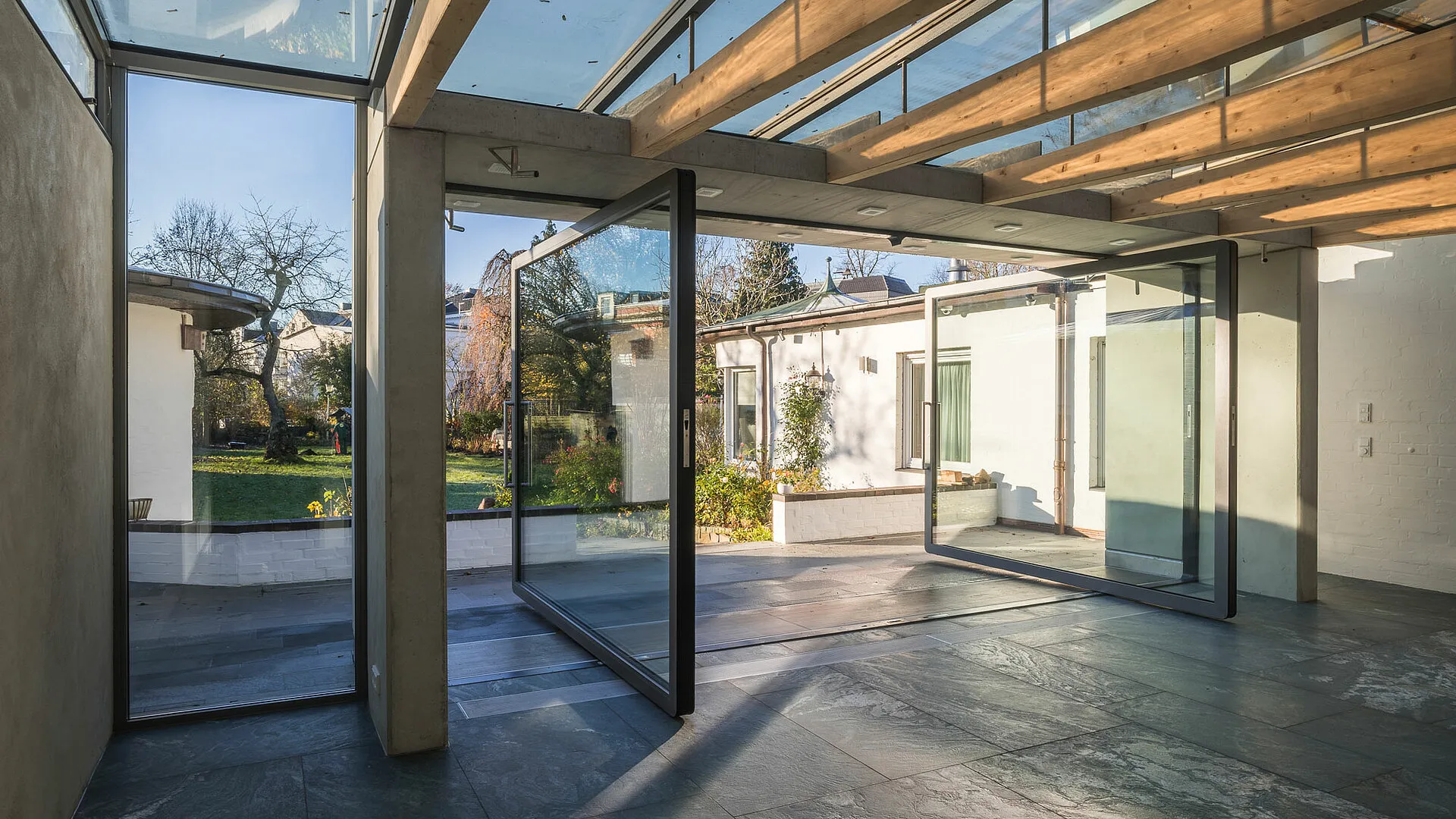

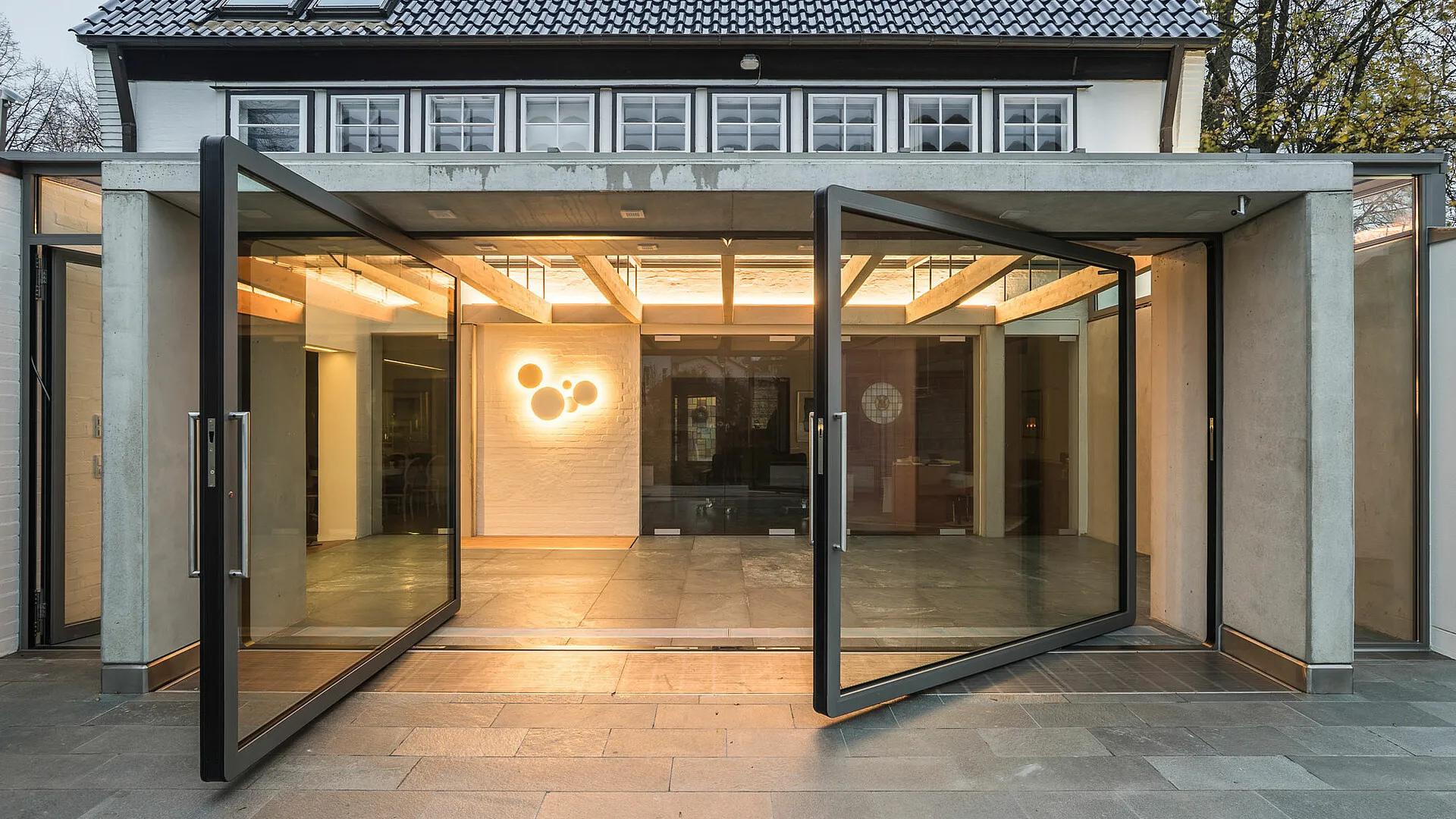

Anwendungsbeispiel TWIN PIVOT
Architektonisch neuartiger Wintergarten Ersatzneubau an einer denkmalgeschützten Villa aus dem Jahr 1938. Unterschiedlichen Türstellungen nach Innen, nach Aussen oder kombiniert, schaffen kreative Räume.
TWIN-PIVOT je Türe 3 Meter breit und 2.5 Meter hoch, Fläche 16 m2, Gewicht: 1’270 Kilogramm, manuell bedient, Anschlagpuffer
