air-lux® für den Wohnausbau
Glasfassadensystem air-lux® für den Wohnhausbereich

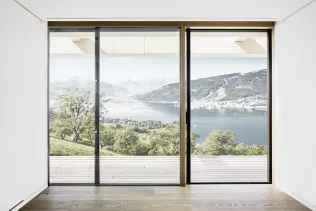

air-lux® Schiebefenster
air-lux® Schiebefenster
air-lux® Schiebefenster
Ausführungen
Mehrstöckige Verglasungen
Boden- und deckenbündiger Einbau
Frei wählbare Öffnungsarten
Ergänzende Ausführungen
Kombinationen verschiedener Fassadenelemente (Schiebeflügel, Festverglasung)
Kombination verschiedener air-lux® Produkte (Schiebefenster, Pivottüre, Senkfenster)
Integration von standartisierten Fenstern, Balkontüren, Eingangstüren oder Dreh-Kipp-Fenstern
Maßgeschneiderte Sicherheitspakete
Schusssicher, RC2, RC3

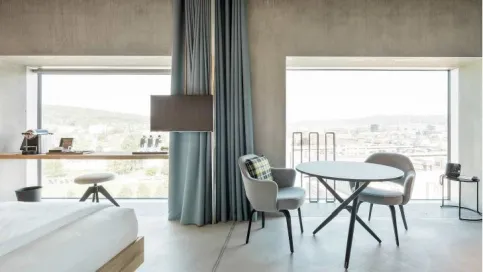

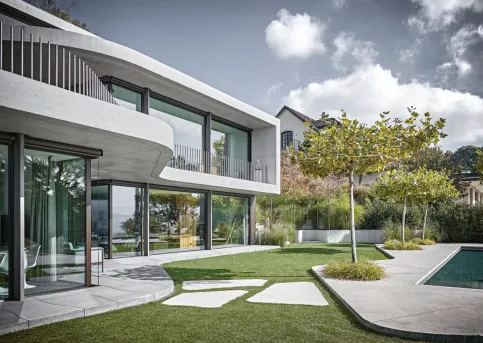

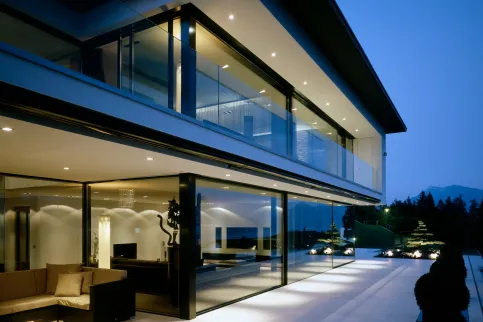

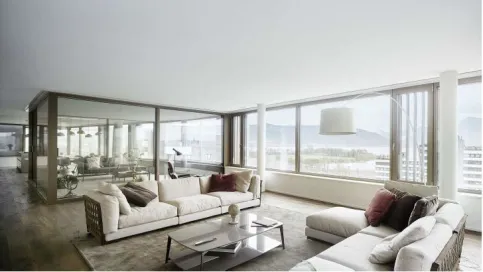

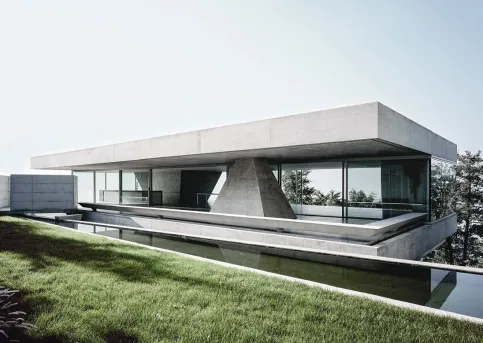

air-lux® Referenz Wohnhaus

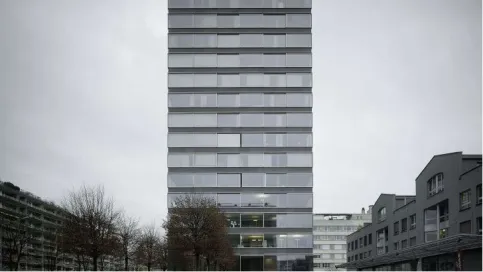

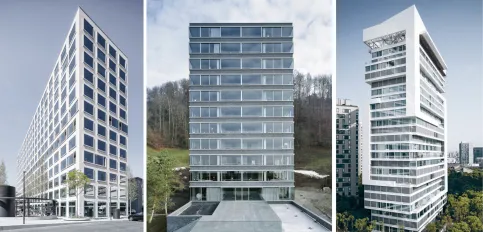

air-lux® Referenz Hochhausbau
Eigenschaften
100 % dicht
Membranfunktion der Dichtung
3–fach-Isolierverglasung
Rahmenlose Schiebeflügel bis 25 m2 und 1.800 kg möglich
Max. Schiebeflügelgrösse (B x H): 8 x 3,1 m
Sehr gute Laufeigenschaften
Gleichbleibende Performance (keine Abnutzung)
Steuerung / Bedienung
Manuelle oder automatisierte Steuerung
Einbruchsichere Mehrfachverriegelung und Glasverbund bis RC2 / RC3
Manuelle Bedienung bis 600 kg möglich
Wirkungsweise des luftunterstützen Dichtungssystems
Dichtung aktiv - ”Zu-Position”
Über einen Drucktasterimpuls wird die im Rahmen eingebaute Dichtung aufgeblasen. Die Dichtung drückt sich dadurch an das Schieberprofil und verschließt den Spalt zwischen Schieber und festem Rahmen absolut dicht.
Dichtung inaktiv “Auf-Postion”
Zum Öffnen des Schiebeflügels wird die Dichtung über den Drucktasterimpuls entleert, die Luft entweicht und die Dichtung geht zurück in ihre ursprüngliche, eingerollte Position.
Vorteile des Dichtungssystems gegenüber Systemen mit Bürstendichtungen
nahezu unterhaltsfrei
konstante Leistung der Luftdichtung ohne Abnutzungserscheinungen
geringe Instandhaltungskosten
sehr gute Laufeigenschaften
100% Dicht
Garantie
10 Jahren Garantie auf das air-lux® Dichtungssystem, die Profiltechnik und Beschläge
Materialien
Glas: 3–fach-Isolierverglasung
optional mit Sonnenschutzbeschichtungen, Sicherheits- und Schalldämmfunktionen
Maritime Ausführung für Salz und Chlor Umgebung
Oberflächen:
eloxiertes Aluminium, wahlweise mit Pulverlack beschichtet
air-lux® connect: Materialfusion verbindet Aluminium mit Holz oder Baubronze
Beschläge: (Lauf- u.Führungsrollen, Verriegelungen,Verschlüsse): Edelstahl
Laufschiene: Spezialrundstahl
Laufwagen: aus rostfreiem Stahl und doppelt abgedichteten Kugellager

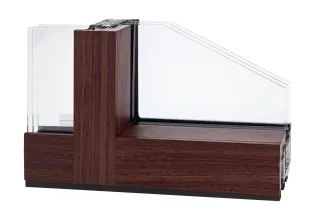

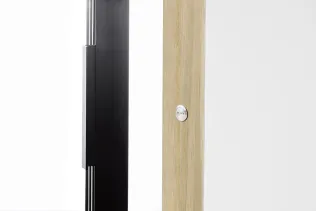

air-lux® connect: Materialfusion
air-lux® connect: Materialfusion
air-lux® connect: Materialfusion
Öffnungsarten
Die Kombinationen von Schiebeflügel, Festverglasungen, Dreh-Kippfenster, Türen etc. ermöglichen eine Vielzahl von Öffnungsarten und Kombinationen:
Öffnungen über Eck (Innen- und Aussenecke), mit oder ohne Pfosten
Mittelstoßschieber mittig pfostenfrei mit Ganzglas-Optik
Gebogene Anlagen
Schräg stehende Fassadenelemente mit Schiebeelementen

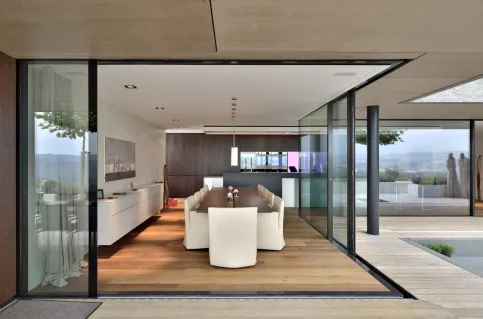

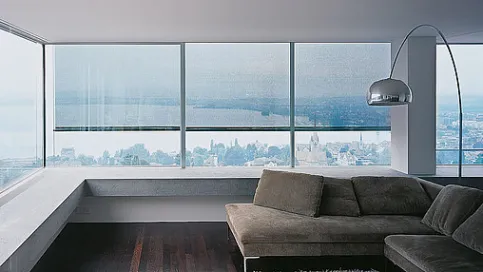

Kombinierte Öffnungen über Eck
Ganzglas-Optik

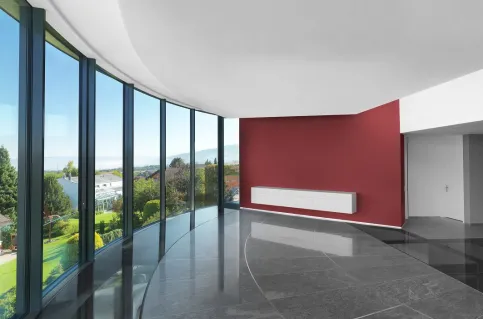

Gebogene Schiebeelemente

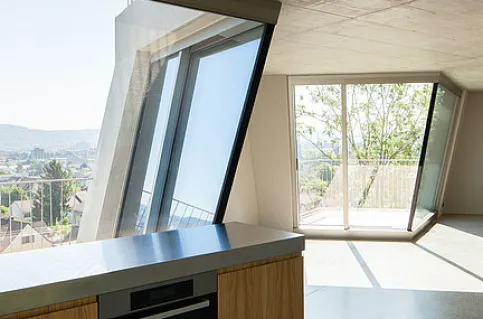

Schräg stehende Schiebeelement
Bedienung und Funktion
air-lux® Schiebeflügel lassen sich manuell oder automatisiert über einen Intergralmotor verschieben.
Manuelle Bedienung
Bedienung des Schiebefensters am Fensterrahmen über einen Taster mit integrierter LED
Der Tasterimpuls löst die Entlüftung bzw. das Aufblasen der Dichtung und die Entriegelung bzw. Verriegelung aus.
Zugangsoptionen wie Schlüsselschalter, Zahlencode, Fingerprint oder Badge verfügbar
Automatisierte Bedienung
Der air-lux® Integralantrieb ist bei allen Öffnungsarten unsichtbar in den Rahmen integriert.
Das Öffnen und Schließen des Schiebefensters erfolgt vollautomatisch.
Ansteuerung und Kontrolle über Gebäudeleitsysteme oder mobile Geräte wie Tablets und Smartphones möglich
Bei Stromausfall lässt sich der Schiebeflügel manuell leichtgängig zuschieben und stromlos verriegeln.

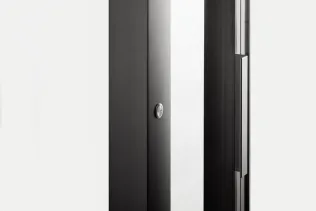

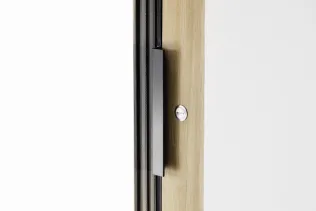

air-lux® Taster im Pfosten
air-lux® Taster im Pfosten

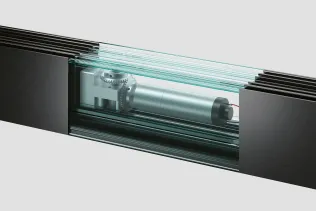

air-lux® Integralmotor
Sonnenschutz - Verdunkelung - Insektenschutz
Sonnenschutz und Verdunkelung
Im Sturzbereich der seitlichen Führungen können Sonnenschutz- und Verdunkelungs-Systeme befestigt werden (Edelstahlseile oder Schienen).
Insektenschutz
Insektenschutz ist über eine horizontale oder vertikale Ausführung (Plissée-Konstruktion) möglich.

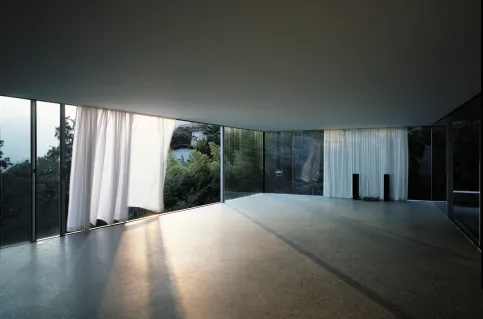

Textile Beschattung in großen Formaten
Variabler Durchblick mit Sonnenschutz
Technische Daten
Luftdurchlässigkeit Klassifizierung nach EN 12207: 1999–11 Klasse 4
Schlagregendichtheit: Klassifizierung nach EN 12208: 1999–11 Klasse E1500
Schalldämmung Objektspezifisch zu prüfen. Abhängig von Größe und Einbausituation.
Windlast Klassifizierung nach EN 12210: 1999–11 / AC:2002–80 Klasse C4 / B4 1600Pa, max 2.400 Pa
Wärmedämmung
Klassifizierung nach EN 10077–1 0,8 W / m2K, Ug 0,6 W / m2K
Klassifizierung nach EN 10077–1 0,75 W / m2K, Ug 0,5 W / m2K
Einbruchhemmung: Widerstandsklasse RC 3, Schieberhöhe bis 3 m
Schusshemmung: Spezialausführungen bis Widerstandsklasse BR4–NS
Anwendungsbeispiele

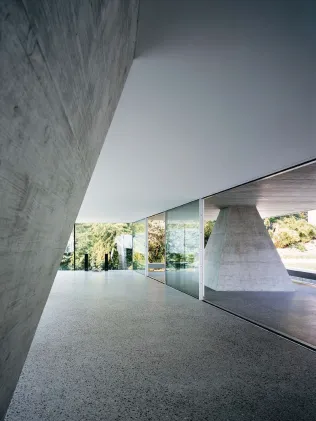

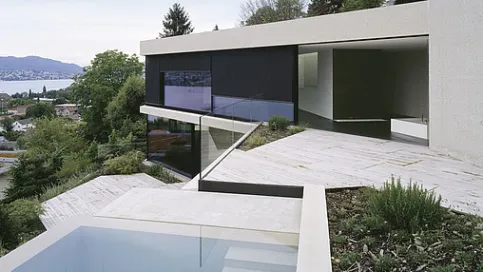

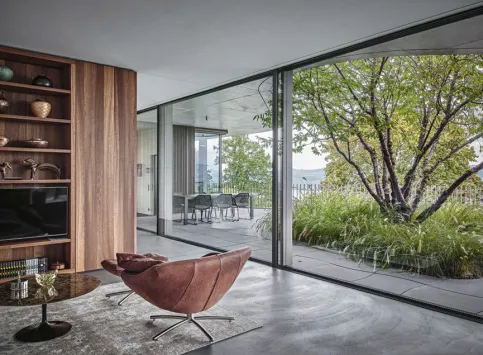

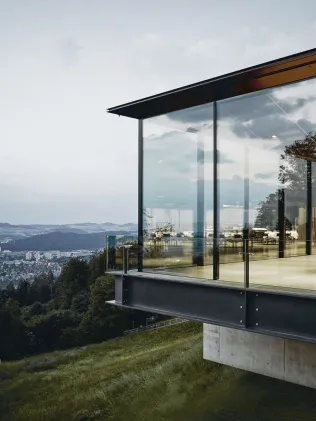

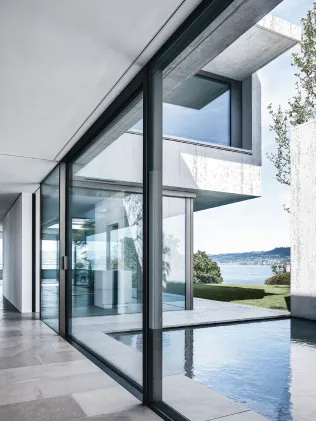

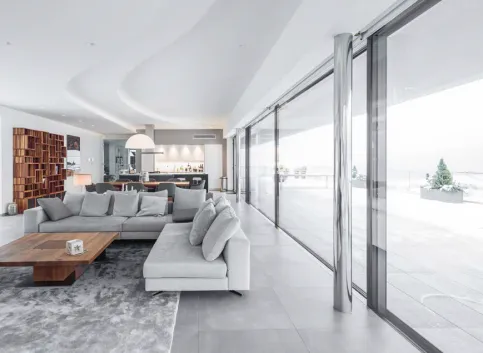

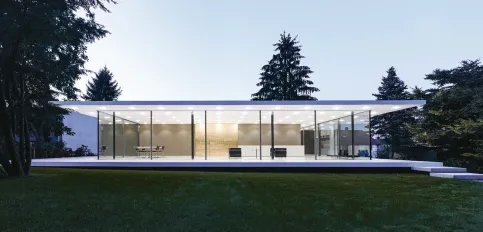

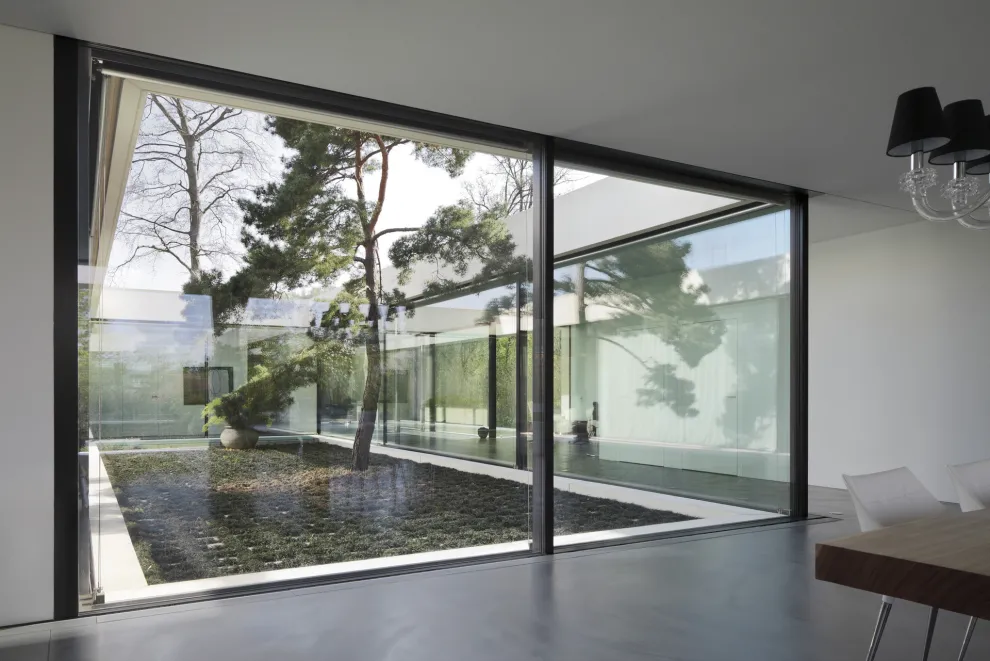

air-lux® Anwendungsbeispiel
air-lux® Anwendungsbeispiel
air-lux® Anwendungsbeispiel
air-lux® Anwendungsbeispiel
air-lux® Anwendungsbeispiel
air-lux® Anwendungsbeispiel
air-lux® Anwendungsbeispiel

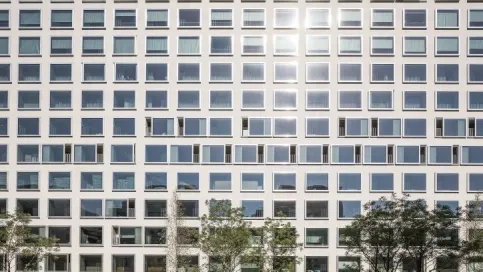

air-lux® für den Hochhausbau
Glasfassadensystem air-lux® für den Hochhausbau
Mit dem air-lux® System können Hochhäuser mit höchsten Anforderungen und komplette Gebäudehüllen realisiert werden.

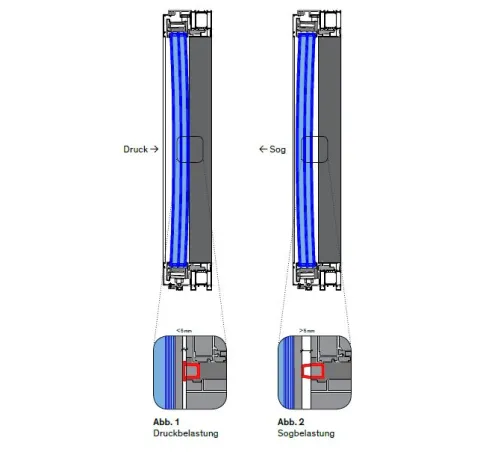

Das patentierte Dichtungssystem passt sich den Bewegungen und Windbelastungen Druck (Abb. 1) / Sog (Abb. 2) an und dichtet die Fenster bei jeder Belastung ab.
Verhalten der Dichtung bei Druck und Sog

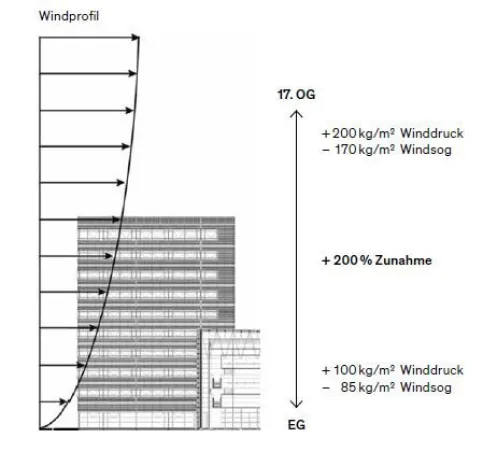

Windlasten an einem Hochhaus
3 Eigenschaften, die air-lux für den Hochhausbau qualifiziern
Dichtigkeit
• Schlagregendichtheit Klasse E1500
• Windlast C4/B4 max. 2400 Pa
• Schalldämmung bis 43 dB
Membranfunktion bei Druck- und Sogbelastungen
• konstanter Anpressdruck
• Windlasten bis 600 kg/m2
Aufnahme von Bausenkungen
• Senkungen Sturz bis 40 mm
• Senkungen Sockel bis 20 mm
Weitere Eigenschaften
Kombination mit Sytemprofilen möglich
Keine Abnutzungserscheinungen
3 Gründe, warum air-lux® für Hochhäuser die richtige Wahl ist
Referenz Diakonie Bethanien
Referenz Diakonie Bethanien

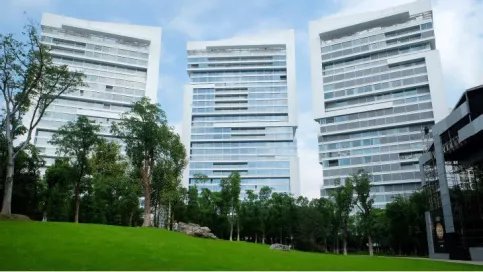

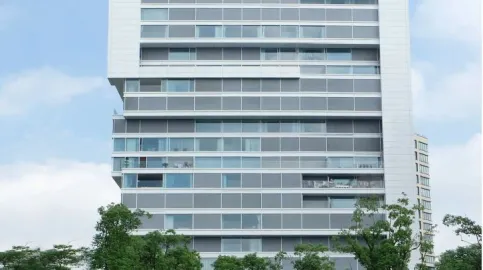

Referenz Wohnhochhaus in Shanghai, China
Referenz Wohnhochhaus in Shanghai, China

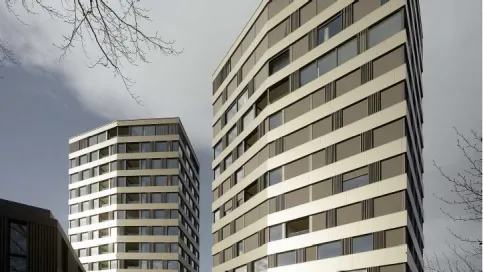

Referenz Wohnhochhaus One-One in Cham
Referenz Wohnhochhaus One-One in Cham
Referenz B125 Baarerstrasse, Zug
