Glasfassadensystem air-lux® für Senkfenster

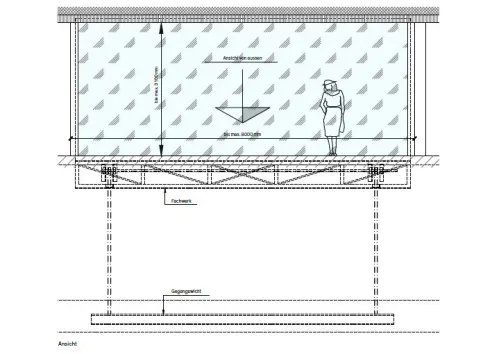

Senkfenster Funktionsgrafik

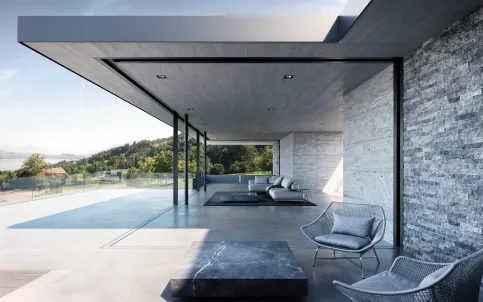

Komplett geöffnetes Senkfenster
Abmessungen
Fensterfläche: max. 25 m2
Gewicht: keine Einschränkungen
Glasdicken: bis zu 60 mm
Eigenschaften
100 % dicht
Membranfunktion der Dichtung
3–fach-Isolierverglasung
Sehr gute Laufeigenschaften
Gleichbleibende Performance (keine Abnutzung)
Funktionsweise Senkfenster
Konstruktion
Das Senkfenster steht auf einem stabilen Tragwerk, das mit einem Gegengewicht verbunden ist. Durch das Gegengewicht ist das Senkfenster ausbalanciert und kann mithilfe eines elektrischen Antriebs geräuschlos auf und ab bewegt werden. Im Falle eines Stromausfalls kann das Senkfenster manuell vom Technikraum aus geschlossen werden.
Bedienung
Die Bedienung der Senkfenster läuft über einen Drucktaster mit Totmann-Steuerung und visueller Überwachung der Fahrt. Auf Wunsch ist auch eine vollautomatische Ansteuerung möglich, wobei die Sicherheit hier über Radar oder Infrarot gewährleistet ist. Die air-lux® Senkfenster werden unter Einhaltung der Maschinenrichtlinien hergestellt und montiert.

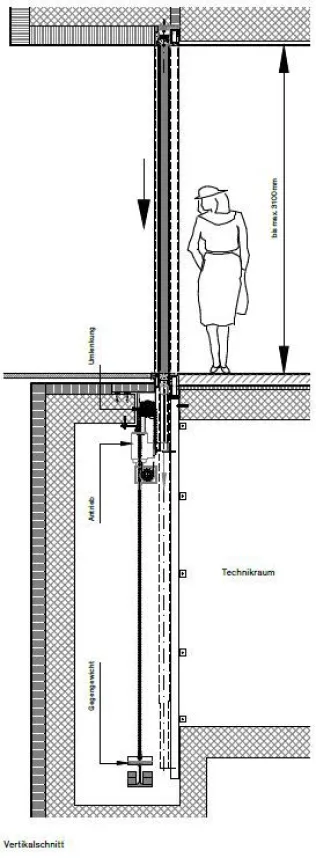

Technikraum
Da das Senkfenster komplett im Boden verschwindet, ist unterhalb der Verglasung genügend Platz nötig, um das Senkfenster im offenen Zustand zu platzieren. Dieser Technikraum, in dem auch Steuerung, Motor, Antriebswelle sowie das Gegengewicht untergebracht sind, muss für Unterhaltsarbeiten zugänglich sein. Die Dimensionierung des Technikraums wird von air-lux® bestimmt und aufgezeichnet. Regenwasser wird mittels einer verdeckt liegenden Rinne aufgenommen und durch eine Entwässerungsöffnung entwässert.
Wirkungsweise des luftunterstützen Dichtungssystems
Dichtung aktiv - ”Zu-Position”
Über einen Drucktasterimpuls wird die im Rahmen eingebaute Dichtung aufgeblasen. Die Dichtung drückt sich dadurch an das Schieberprofil und verschließt den Spalt zwischen Schieber und festem Rahmen absolut dicht.
Dichtung inaktiv “Auf-Postion”
Zum Öffnen des Schiebeflügels wird die Dichtung über den Drucktasterimpuls entleert, die Luft entweicht und die Dichtung geht zurück in ihre ursprüngliche, eingerollte Position.
Garantie
10 Jahren Garantie auf das air-lux® Dichtungssystem, die Profiltechnik und Beschläge.
Weitere Informationen im Flyer Senkfenster
