Kontrollierte und energiesparende Schachtentrauchung enev-kit
Eignung und Einsatz
Fast jeder Aufzugschacht verfügt über eine gesetzlich vorgeschriebene Öffnung ins Freie. Diese dient einerseits der Frischluftzuführung und führt andererseits im Brandfall Rauchgase ab. Dabei strömt aus der Öffnung jedoch unkontrolliert warme Heizungsluft aus der Gebäudehülle.
Das VDS-zertifizierte System enev-kit mit Sensorik für Rauch, Temperatur, CO2 und Luftfeuchtigkeit bietet eine sichere Rauchableitung sowie eine vollautomatisch gesteuerte Lüftung. Abhängig vom Gebäude können mit dem System unkontrollierte Energieverluste vermieden werden. Die Betriebskosten von Gebäuden können so reduziert und die CO2-Bilanz verbessert werden. Bei einem beispielhaft während der Heizperiode untersuchten Objekt konnten so pro Jahr mehrere Tausend Euro eingespart werden.
Energieeinsparung
Verminderung des CO2-Ausstoßes
Reduzierte Verschmutzung des Aufzugschachtes
Verhinderung von Schimmelbildung
Keine Strömungsgeräusche an den Schachttüren
Verbesserung des ESG-Ratings
Das enev-kit eignet sich für fast jeden Aufzugschacht im Neubau und bei Bestandsanlagen. Niedrige Anschaffungskosten und erhebliche Einsparungen bei den Heizkosten amortisieren sich bereits nach wenigen Jahren.
Systemlösungen
Jedes enev-kit-System besteht aus einem von drei Steuerungs-Elementen (e-control) und einer Rauchabzugsklappe (e-flap). Zusammen ergben diese das enev-kit. Das System ist in jedem Aufzugschacht mit geringem Zeitaufwand nachrüstbar.

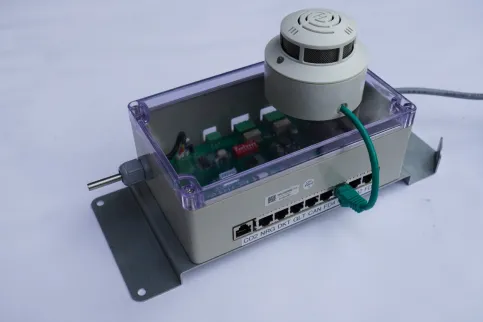

e1 control
e1 control
Punktmelder
Lüftung: Temperatur, Zeit-Intervall, externe Auslösung, Systemstörung (optional: CO2)
Schachthöhe: bis 24 m
Energieeinsparung: bis 35.000 kWh/Jahr
Verringerung CO2-Emission: bis zu 8 Tonnen/Jahr

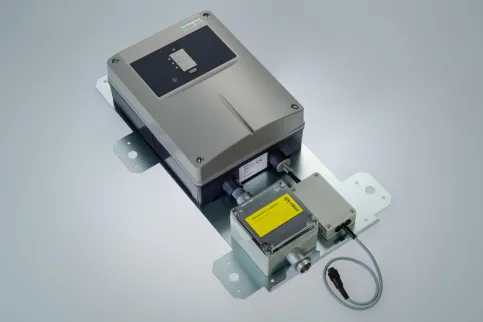

e3 control
e3 control
Ansaugrauchmelder
Lüftung: Temperatur, Zeit-Intervall, externe Auslösung, Systemstörung (optional: CO2)
Schachthöhe: bis 70 m
Energieeinsparung: bis 80.000 kWh/Jahr
Verringerung CO2-Emission: bis zu 20 Tonnen/Jahr

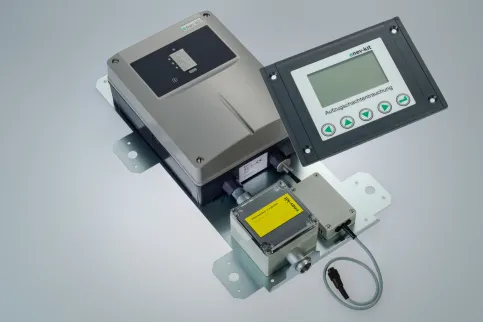

e5 control
e5 control
Ansaugrauchmelder
Lüftung: Temperatur, individuell programmierbare Lüftungszeitsteuerung, externe Auslösung, Systemstörung, CO2, Luftfeuchtigkeit
Schachthöhe: bis 110 m
Energieeinsparung: bis 150.000 kWh/Jahr
Verringerung CO2-Emission: bis zu 38 Tonnen/Jahr

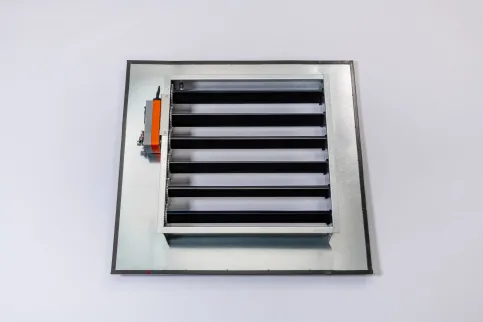

e-flap
e-flap
NRWG (Natürliches Rauch- und Wärmeabzugsgerät)
in über 100 Abmessungen erhältlich (passend für jeden Aufzugsschacht)
Kondensatschutz
Fail-Safe Antrieb
Funktionsschema
Die Verschlusseinrichtung wird vor oder in der Rauchabzugsöffnung montiert und verhindert so das unkontrollierte Entweichen warmer Raumluft. Die Zentraleinheit mit dem Rauchansauggerät befindet sich oben im Schachtkopf. Durch die Rohrleitung, die alle 2,50 m über ein Verbindungsstück mit Ansaugbohrung verfügt, wird dem Schacht permanent aus allen Ebenen Luft entnommen. Sobald Rauchpartikel in der Luft detektiert werden, öffnet die Verschlusseinrichtung, und der Rauch kann abziehen. Der Aufzug führt parallel eine Evakuierungsfahrt durch. Erst nach dem Reset nimmt die Anlage wieder den Normalzustand ein. Das komfortable Bedienterminal zeigt permanent die Werte des gemessenen Raumklimas an. Lüftungssensoren können im Rahmen einer voreingestellten Hysterese auf jedes Gebäude individuell angepasst werden.
Serviceleistungen
Planungsunterstützung für den Fachmann
Vertriebs- und Montageschulungen
Individuelle Angebotserstellung in wenigen Stunden
Telefonsupport von 8:00 - 16:30 Uhr
Einbausituationen
Einbausituation auf dem Schachtkopf
Einbausituation auf dem Schachtkopf
Der geometrische Querschnitt der Wetterschutzabdeckung (Deflektorhaube) beträgt mindestens die Größe der lichten Öffnung der Jalousieklappe.

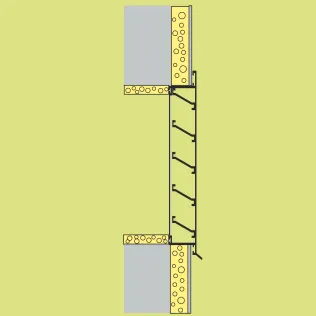

Einbausituation seitlich Schachtkopf
Einbausituation seitlich am Schachtkopf
Der geometrische Querschnitt des Wetterschutzgitters beträgt mindestens die Größe der lichten Öffnung der Jalousieklappe.
Einbauschemata Maschinenraum

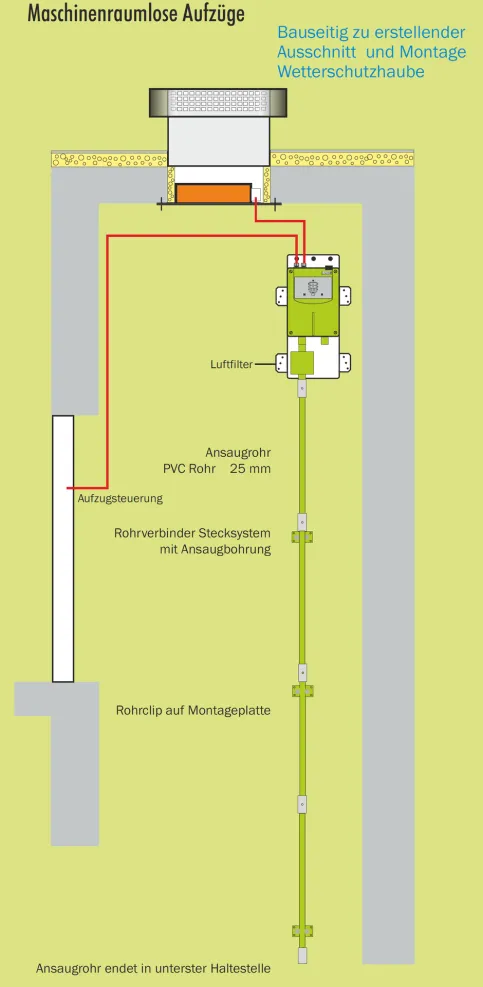

Einbauschema maschinenraumlose Aufzüge

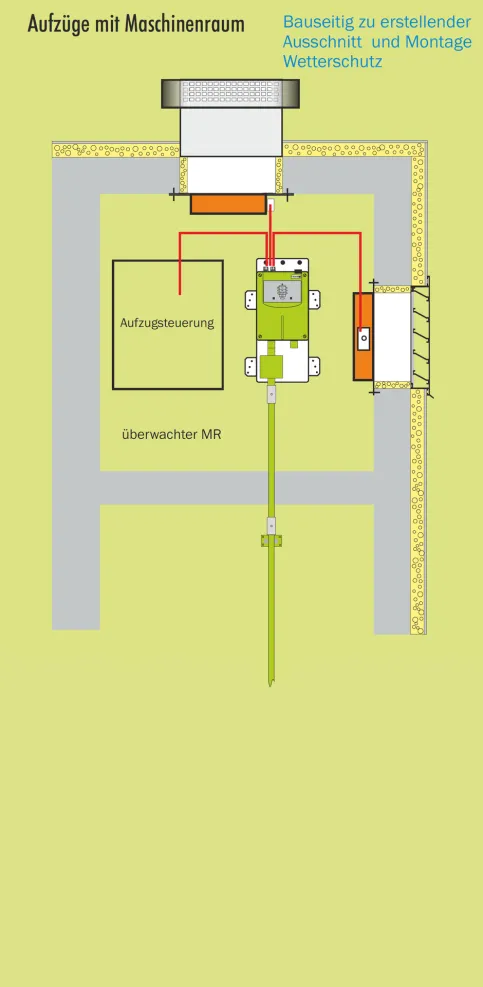

Einbauschema Aufzüge mit Maschinenraum

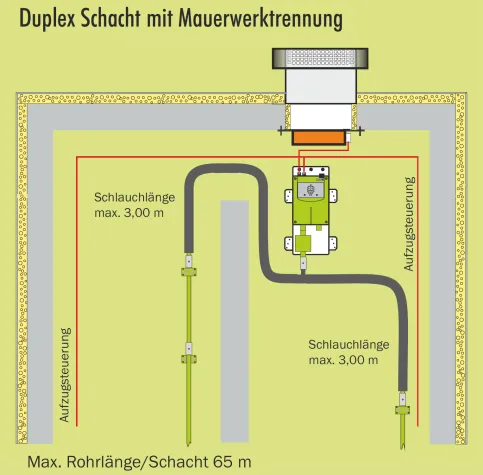

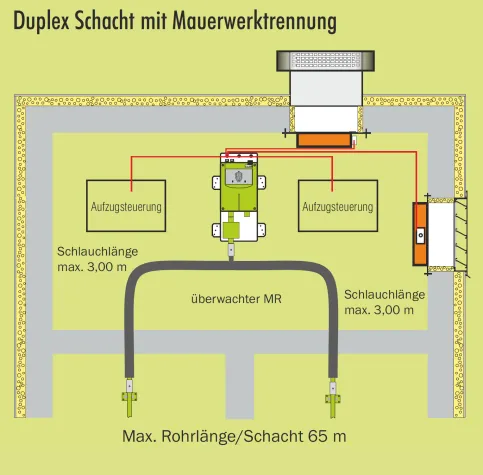

Einbauschema Duplexschacht mit Mauerwerktrennung
