Technische Informationen Betonfertigteil-Plattendecke
Eignung und Einsatz
Plattendecke für Geschoss- und Dachdecken im Industrie- und Wohnungsbau, insbesondere für schlanke Konstruktionen und komplexe Grundrisse. Aber auch als Flachdecke und Stahlbetonverbunddecke ausgeführt.

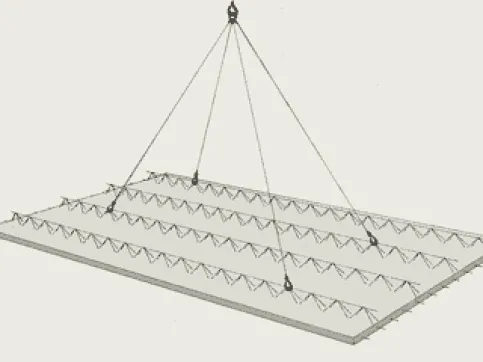

Systemskizze Betonfertigteil-Plattendecke mit Transportanker
Eigenschaften der Betonfertigteil-Plattendecke
Die Betonfertigteil-Plattendecke reduziert den Schalungsaufwand auf ein Minimum. Der Hersteller August Lücking erstellt einen Verlegeplan, damit das Verlegen und Unterstützen einfach und rationell erfolgen kann.
Durch computergesteuerte Herstellung wird ein hoher Genauigkeitsgrad der Elemente erreicht.
Normengrundlage | EN 13747 |
Elementdicke | 5,0 bis 7,0 cm |
Elementgewicht | ca. 130 kg/m² (bei 5,0 cm Elementdicke) |
Elementbreite | Regelplattenbreite 2,53 m |
Elementlänge | Abhängig von statischer Berechnung, max. 10,0 m |
Passplatten | Abweichend von Regelplattenbreite, in vielfältigen Formen herstellbar |
Aussparungen | In nahezu jeder Form/Größe möglich, unter statischen Vorgaben |
Unterseite | Schalungsglatt, rissarm, nicht porenfrei; Fugenmörtel und ggf. Spachtelung nötig |
Aufkantung | Faserbeton: 18, 20, 22 cm; Vollbeton: bis 38 cm möglich |
Wassernasen | Für auskragende Decken/Balkone zur Regenabweisung |
Treppenkonsolen | Sofort nutzbar als Auflager für Fertigteiltreppen nach Montage der Joche |
Statisches System | Ein-/zweiachsig gespanntes Ein-/Mehrfeldsystem mit Kragarmen Bei zweiachsig gespannten Feldern ist die zweite Bewehrungslage, gemäß dem Montageplan, auf den Elementplatten zu verlegen. |
Bewehrung | B 500-A; untere Bewehrung werkseitig, obere nach Hauptstatik |
Beton | C 25/30, C 30/37, C 35/45 |
Betondeckung | Standard 5 cm, ggf. größer nach Expositionsklasse/Brandschutz |
Isokörbe | Können als wärmedämmende Elemente für thermische Trennung bei auskragenden Bauteilen eingebaut werden |
Auflager | Fluchtgerecht, planeben, druckfest |
Unterstützung | Nach Montageplan |
