Schwenksperren für repräsentative Eingänge
Die Schwenktüren wurde für den barrierefreien Eingang innerhalb von Gebäuden (Personen in Rollstühlen, Personal mit Rollwagen, sperrige Objekte, etc.) und zur Fluchtwegunterstützung entwickelt .
Die Schwenktüren öffnen sich jeweils in Durchgangsrichtung. Um die Durchgangsbreite zu vergrößern können zwei Schwenktüren im Parallelbetrieb installiert werden.
Funktionsweise
Die Tür wird über einen Impuls aus einem Zutrittskontrollsystems aktiviert, z. B. Drucktaste, Bewegungsmelder oder Kartenleser an der Säule oder auch eine Fernbedienung im Empfangsbereich. Nach der Buchung erfolgt die Schwenkbewegung der Tür je nach gewähltem Modus automatisch (in Bewegungsrichtung des Benutzers) oder nach leichtem Druck. Der Öffnungswinkel ist einstellbar.
Das Sperrelement bleibt während der einstellbaren Zeit geöffnet und schließt anschließend automatisch. Die Öffnungs- und die Schließgeschwindigkeit kann angepasst werden, um den örtlichen Anforderungen zu entsprechen.
Falls die Tür während der Bewegung blockiert wird, beispielsweise aufgrund von Personen im Durchgang, hält das Sperrelement an und führt einige Öffnungsversuche durch, um den begonnenen Zyklus zu beenden. Wird die maximale Anzahl an Öffnungsversuchen erreicht, wird die Verzögerung zwischen zwei Versuchen erhöht, um einer Überhitzung vorzubeugen und die Anlage so schnell wie möglich wieder in Betrieb zu nehmen. Über den Steuereingang "Paniköffnung" öffnet die Tür sofort. (Öffnungsrichtung einstellbar). Bei Stromausfall entriegelt sich die Tür und öffnet sich auf leichten Druck

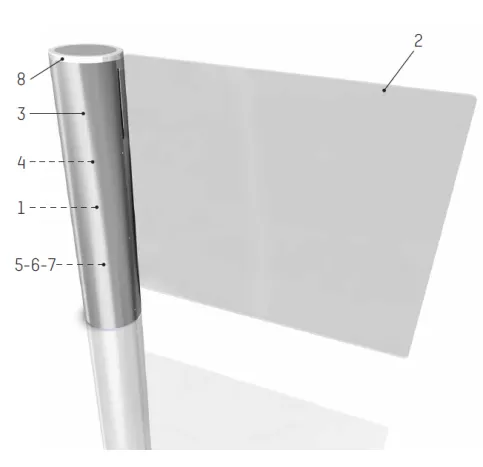

Aufbau der Schwenktüren, am Beispiel AL 933
Selbsttragendes elektrolytisch verzinktes Stahlgehäuse
Sperrelement aus hellem Einscheiben-Sicherheitsglas, Stärke 10 mm
Gehäuse aus gebürsteten, gefalzten und geschweißten Edelstahlblechen
Elektromechanische Antriebseinheit des Sperrelements
Elektronische Steuerung
Externe Datenübertragung
Übertragung von Informationen über potentialfreie Kontakte
Funktionspiktogramme zur Anzeige des Status der Schwenktür

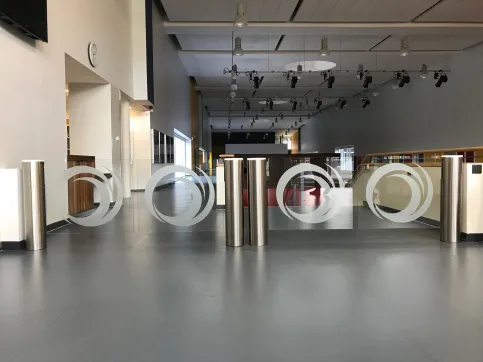

AL933 & AL934
Die Türen der AccessLane schwingen beidseitig, je nach Wunsch des Benutzers.
Durchgangsbreite: 1000 mm
Höhe der Glastüren:
900/ 1000/ 1200/ 1500/ 1700/ 1800/ 1900 mm
Platzbedarf: 1220 x 220 mm
Bei Doppel-Anlagen optional mit Parallelsteuerung.
Schwenktür AccessLane auch als Ergänzung zu SmartLane, PNG, SlimLane, TBV und TR-Drehsperren.
Ausstattung
Integrierte Flucht- und Rettungswegbaugruppe gemäß DIN 13637
"Flucht- und Rettungswegbaugruppe“ zum Einsatz in Fluchtwegen bestehend aus Fluchtwegterminal, Sicherheitsrelais und Softwareeinstellungen.
Die Flucht- und Rettungswegbaugruppe muss (ist) gem. DIN EN 13637 als gesamte Einheit geprüft und zertifiziert sein. Fluchtwegterminal ePED, Hersteller AssaAbloy, mit touch Bedienung als elegante Kompaktlösung. Bei Betätigung des Fluchtwegterminal entriegeln die Türen und können leicht von Hand bewegt werden.
Die gem. DIN EN 13637 zertifizierte Lösung von Automatic Systems besitzt folgende allgemeine Eigenschaften:
Entriegelung der Tür im Notfall durch Druck auf das Display
Bildschirm mit Anzeige des Betriebsstatus in der aktuellen Situation
Statusanzeige über Leuchtband
Akustisches Signal bei Alarm oder Störung mit Orientierungssignalfunktion
Optionale Anzeige der Verzögerung
Bedienung über Touchscreen und Zugangscode
Konfiguration des Fluchttür-Terminals
Eingänge für den Anschluss der Auslösung einer „Bandmeldeanlage"
Seitliche Glas-Sperrelemente mit Pfosten
Seitliche Glas-Sperrelemente bestehend aus Edelstahlpfosten, Rohrdurchmesser 60,3 mm. Inkl. Bodenplatten mit Abdeckrosetten und Glasfüllung, verschiedene Höhen.
Höhe Sperrelement (mm) | Höhe Pfosten (mm) |
900, 1200 mm | 900 |
1500 mm, 1700 mm | 1500 |
(Bodenfreiheit der Gläser ca. 160 mm. Weitere Glashöhen auf Anfrage.)
Edelstahlleitelement
Edelstahlleitelement mit Knieholm Breite ca. 1000 mm, Höhe 970 mm, Rohrdurchmesser 42,4 mm.
Inkl. Bodenplatten mit Abdeckrosetten.
