Verglasungselemente
Blockzarge Conea
Blockzarge Conea
Blockzarge Conea

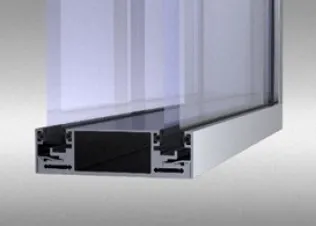

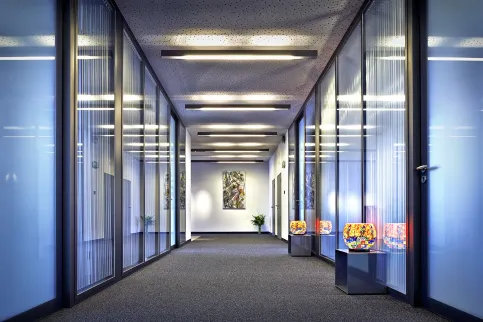

Die einteilige Blockzarge Conea hat ein schlankes Profil mit einer Ansichtsbreite von 50 mm und ist auch für mehrteilige Glastrennwände einsetzbar.
AZ Metallbau realisiert Glasstärken von 6 bis 40 mm mit den Falz-Geometrien 29, 46 und 57 mm. Ebenso sind diese Glastrennwände über Eck ausführbar mit 90° oder 135° Profilen.
Schallschutzwerte bis 39db RwP können erreicht werden.
Weitere Informationen: Conea
Conea – Typ 502a und 502b
Conea – Typ 502a und 502b

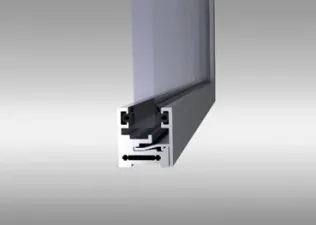

Blockzarge Paneo
Paneo – Typ 801
Die Blockzarge Paneo für Glastrennwände ist für Ständer- und Mauerwerk geeignet. Sie hat eine schmale Ansichtsbreite von 35 mm.
Geeignet ist Paneo für Glasstärken von 8, 10 und 12 mm.
Schallschutzwerte bis 39db RwP können erreicht werden.
Weitere Informationen: Paneo
Blockzarge Paneo Duo
Paneo Duo – Typ 805
Die Blockzarge Paneo Duo für Glastrennwände ist für Ständer- und Mauerwerk geeignet. Sie hat eine schmale Ansichtsbreite von 35 mm, die Standardbreiten sind 100, 125 und 150 mm.
Geeignet ist Paneo Duo für Glasstärken von 8, 10 und 12 mm.
Schallschutzwerte bis 53db können erreicht werden.
Weitere Informationen: Paneo Duo
InWin

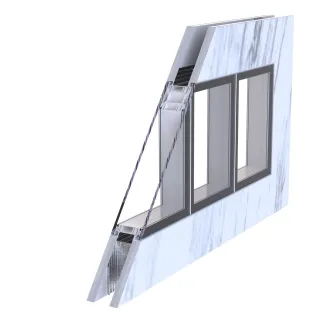

Kompakte Festverglasung InWin
Mit der kompakten Festverglasung InWin lassen sich zügig stilvolle Verglasungen mit hohen bauphysikalischen Anforderungen erstellen.
Die Profile sind speziell für Trockenbauwände in den Wandstärken 100 mm, 125 mm und 150 mm entwickelt. Als Sonderausführung kann dieses System individuell in jede beliebige Wand von 60 bis 300 mm eingebracht werden.
Die Festverglasungen der InWin-Serie werden komplett einbaufertig inklusive Zubehör (nur für Trockenbau) geliefert. Es handelt sich um ein doppelseitig flächenbündiges Verglasungselement mit geklebten und innen gereinigten Glasscheiben und Abdeckrahmen mit 6 mm oder 15 mm.
Die InWin Elemente können mit unterschiedlichen Anforderungen kombiniert werden
Als Verkettung ist es möglich, endlos Lichtbänder zu erstellen. Bei dieser Anordnung werden die Festverglasungselemente aneinandergereiht. Außergewöhnlich ist dabei der besonders schlanke Elementstoß, der nur der Breite des äußeren Abdeckrahmens entspricht.
Komplett geprüftes Schallschutzsortiment: RwP 38dB – 54dB
Profil und Rahmen mit Bleiauskleidung möglich (Schutz vor Röntgenstrahlung) -> Schallschutz RwP 37dB – 52dB
Brandschutz geprüft nach F30 -> Schallschutz RwP 40dB – 46dB
Als Sicht- und Blendschutz können bei allen InWin Festverglasungen Jalousien eingebaut werden. Die innenliegenden Jalousien sind in verschiedenen Varianten und Farben erhältlich. Die Anordnung von Lamellen der Jalousien können waagerecht oder senkrecht individuell gestaltet werden, wie die InWin Festverglasung selbst. Die Einstellung der Jalousien kann mittels eines Handdrehknaufs, eines Kordelzuges oder eines Motors erfolgen. Für jeden Einbauort gibt es die passende Lösung.
Weitere Informationen: InWin kompakt ; InWin Verkettung; InWin gammaprotect ; InWin fireprotect
InWin kompakt – Typ 8.10
InWin Wandverkettung – Typ 8.10
InWin Direktverkettung – Typ 8.10
InWin Verkettung – Typ 8.10
InWin 2.0
InWin 2.0 – Typ 820
Diese Festverglasung ist so entwickelt, dass sich die Elemente bündig in die Wand einfügen. Ein besonderer Vorteil ist die Möglichkeit der nachträglichen Montage in bestehende Wände. Der Grundrahmen wird ohne Glas in die Wand verbaut. Nach Abschluss aller Arbeiten wird das Glas eingesetzt und abgedichtet. Danach entsteht ein rahmenloser Übergang vom Glas zur Wand. Der Aufbau ist für Glasstärken von max. 8,5 mm ausgelegt.
Die InWin 2.0 Elemente können mit unterschiedlichen Anforderungen kombiniert werden
Mit der InWin 2.0 Direktverkettung ist es möglich endlos Lichtbänder zu erstellen. Bei dieser Anordnung werden die Festverglasungselemente aneinandergereiht. Die Besonderheit dabei ist der schlanke Glasstoß. Somit entsteht ein großflächiges Lichtband, mit hohen optischen Ansprüchen.
InWin 2.0 Verkettung – Typ 820
Komplett geprüftes Schallschutzsortiment: RwP 48dB – 56dB
Als Sicht- und Blendschutz kann die InWin 2.0 Festverglasung mit Jalousien ausgestattet werden. Die innen liegenden Jalousien sind in verschiedenen Varianten und Farben erhältlich. Die Anordnung von Lamellen der Jalousien können waagerecht oder senkrecht individuell gestaltet werden. Die motorisch angetrieben Jalousien, bieten InWin 2.0 für jeden Einbauort die passende Lösung.
Weitere Informationen: InWin 2.0 wandbündig ; InWin 2.0 wandbündig Verkettung
Broschüre InWin-Serien
Weitere Informationen: InWin und InWin 2.0

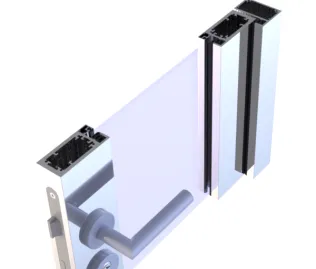

Rohrrahmentüren
Rohrrahmentüren

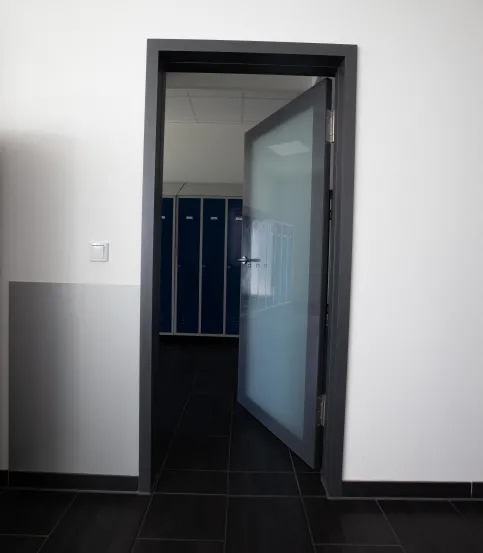

Diese Türen haben eine stabile Aluminiumrahmenkonstruktion mit Sicherheitsglas (VSG). Sie lassen sich in jede Zarge mit einem Zargenfalzmaß 47 integrieren. Die VSG-Scheibe kann nach individuellen Vorstellungen ausgestattet und bestellt werden. Mögliche Gestaltungen der Glasoberflächen sind etwa klare -, teilsatinierte – oder komplett satinierte Gläser, mit und ohne Rillenschliff. Es sind auch komplett lackierte Gläser möglich.
Zur Erhöhung des Schallschutzes können die Rohrrahmentüren mit einer zusätzlichen Bodendichtung ausgestattet werden.
Dieses Türelement ist widerstandsfähig und leicht zu reinigen, feuchtraumbeständig, abwaschbar und desinfizierbar.
Die Rohrrahmentüren sind als Einzelelement, als komplettes Element mit den Zargentypen und Trennwandsystemen von AZ Metallbau lieferbar.
Weitere Informationen: Rohrrahmentür

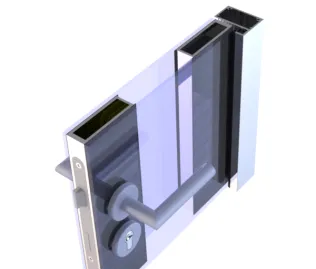

Rohrrahmentür – Typ 716a29-TB43

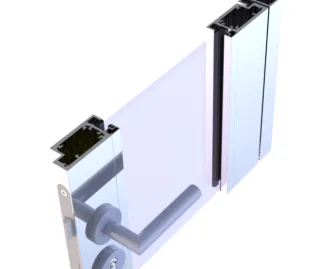

Rohrrahmentür – Typ 716b47-TB60

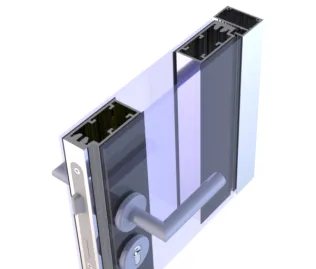

Rohrrahmentür – Typ 716b47-TB40

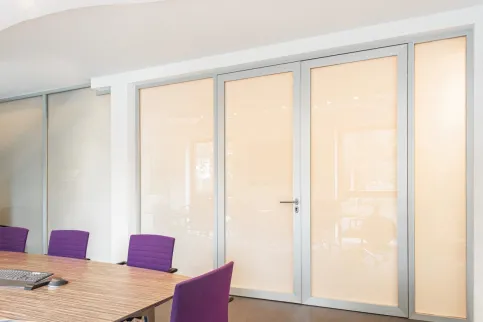

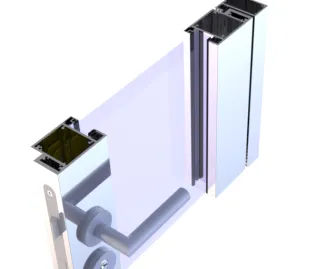

Objektglastüren
Objektglastüren
Eine stabile Aluminiumrahmenkonstruktion mit beidseitigem Einscheiben-Sicherheitsglas (ESG) sorgt für einen sauberen Abschluss. Diese Türelemente lassen sich in jede Zarge mit einem Zargenfalzmaß 47 integrieren.
Die ESG-Scheiben können nach individuellen Vorstellungen mit randemaillierten Glasscheiben in allen RAL-Farben ausgestattet und bestellt werden.
Mögliche Gestaltungen:
Klare -, teilsatinierte – oder komplett satinierte Gläser
Mit und ohne Rillenschliff
Auch komplett lackierte Gläser möglich
Zur Erhöhung des Schallschutzes können diese Objektglastüren mit einer zusätzlichen Bodendichtung ausgestattet werden. Je nach Türtyp sind Schalldämmwerte bis zu RwP 42dB möglich.
Dieses Türelement ist widerstandsfähig und leicht zu reinigen, feuchtraumbeständig, abwaschbar und desinfizierbar.
Die Objektglastür ist als Einzelelement, als komplettes Element mit Zargentypen und Trennwandsystemen von AZ Metallbau lieferbar.
Weitere Informationen: Objektglastür
Objektglastür – Typ 751b47-TB42
Objektglastür – Typ 752b47-TB58
Broschüre Glastrennwände
Weitere Informationen: Glastrennwände
