Schiebefaltläden
Baier Schiebefaltläden kommen überwiegend dann zum Einsatz, wenn großflächige Fensterfronten die Architektur bestimmen und nur ein Minimum an Platz für Läden vorgesehen ist. Sie werden Stilelement und platzsparendes Schutzelement zugleich. Eigens entwickelte Beschläge garantieren Laufsicherheit.

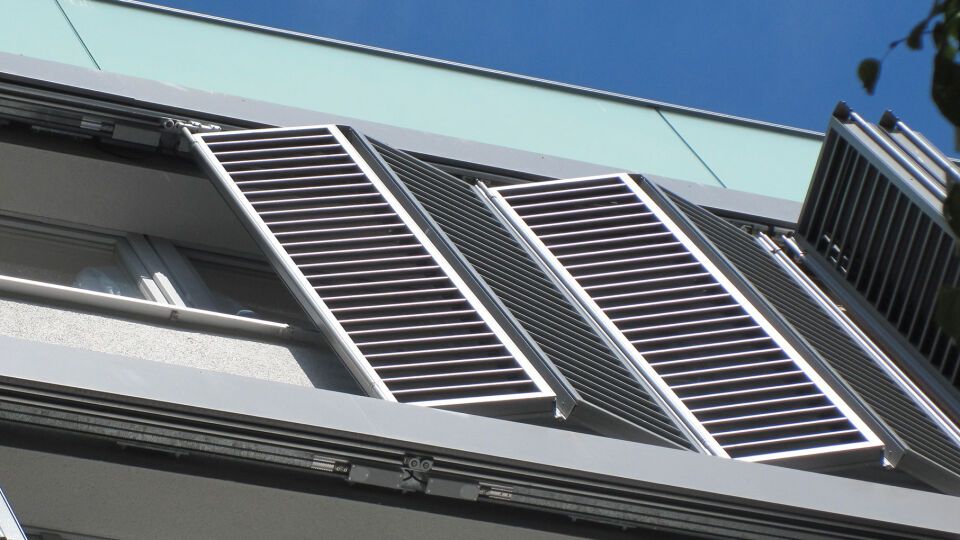

Die Baier Schiebefaltläden stehen im geöffneten Zustand im 90°-Winkel von der Fassade ab. Manuell oder mit ausgetüftelten Antrieben. Die Schiebefaltläden können an der Fassade oder an der Balkon-Außenseite montiert werden. Der Beschlag und die Bodenführung garantieren Sicherheit und die Faltläden Schutz vor Wind, Sonne und neugierigen Blicken. Eine große Palette an Material- und Farbmix steht zur Verfügung.

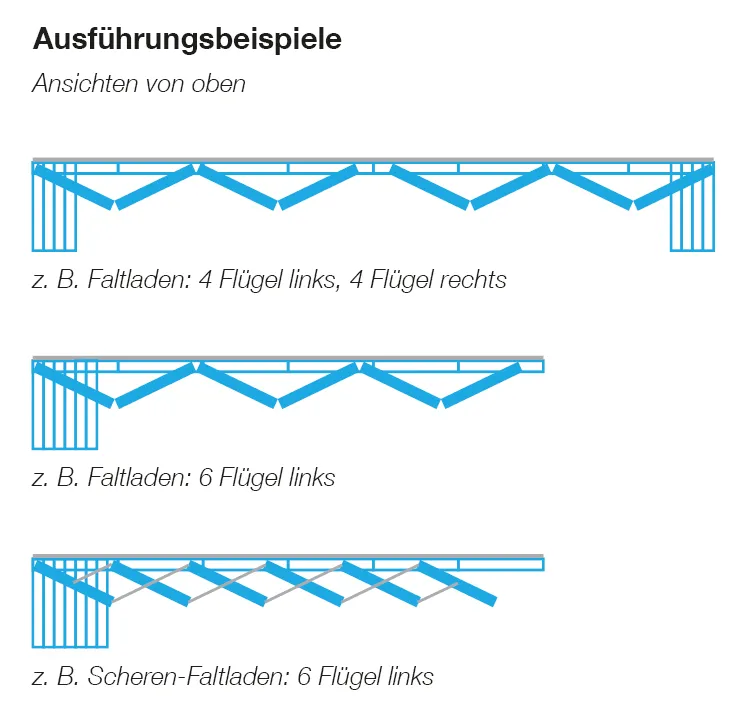

Ausführungsbeispiele
Ausführungsbeispiele Faltläden
Schiebefaltladen Premium 40
Schiebefaltladen Premium 40
Schiebefaltladen Premium 40
Baier Schiebefaltladen Premium 40 eignen sich, wenn kleine Flächen geöffnet oder geschlossen werden sollen. Die Schiebefaltläden können manuell oder automatisiert parallel zur Fassade geschlossen werden.
Schiebefaltladen Premium 40
Eigenschaften
Breite und Höhe: Maßanfertigung
Mit Bändern verbundene Flügelpaare
Automatisierbar, parallel zur Fassade
Parkposition V-Stellung
Behänge
Ausführung 2-flügelig (2 Behänge)
Systemtiefe der Behänge 40 mm
Bis zu 35 kg Gewicht pro Behang
Bis zu einer Breite von 750 mm und zu einer Höhe von 2600 mm
Gestaltung
Rahmen: umlaufendes Aluminiumprofil
Füllung: nahezu jede beliebige Füllung möglich beispielsweise Lamellen aus Aluminium oder Holz
flächige Füllungen wie Lochblech, Streckmetall
Schiebefaltladen Premium 60
Schiebefaltladen Premium 60
Schiebefaltladen Premium 60
Der Schiebefaltladen Premium 60 eignet sich für größere Schiebefaltladen-Anlagen im gehobenen Projekt- und Wohnungsbau, sowohl manuell als auch automatisiert, in V-Stellung oder parallel zur Fassade.

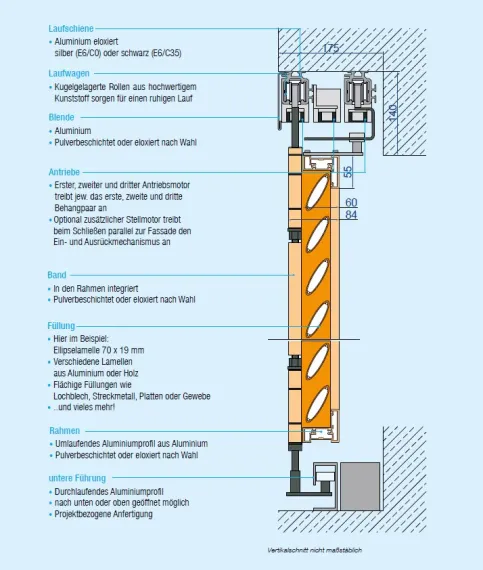

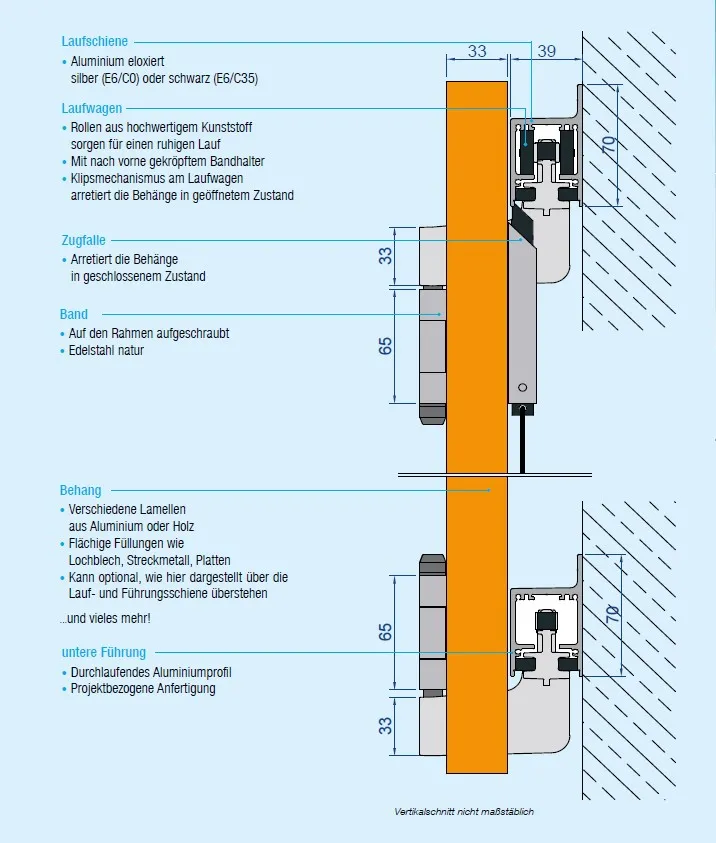

Schiebefaltladen Premium 60 – Vertikalschnitt
Eigenschaften
Breite und Höhe: Maßanfertigung
In den Rahmen integrierte Beschläge
Mit Bändern verbundene Flügelpaare
Automatisierbar, parallel zur Fassade und in V-Stellung
Behänge
Nur gerade Behanganzahl möglich
automatisiert: 2, 4 oder 6 Behänge, Manuell: nahezu unbegrenzt
Systemtiefe der Behänge 60 mm
Bis zu 35 kg Gewicht pro Behang
Bis zu einer Breite von 900 mm und zu einer Höhe von 3000 mm
Andere Abmessungen auf Anfrage, nach technischer Klärung es sind unter Umständen nicht alle Verhältnisse möglich
Gestaltung
Rahmen: umlaufendes Aluminium-Systemprofil
Füllung: nahezu jede beliebige Füllung möglich beispielsweise Lamellen aus Aluminium oder Holz
flächige Füllungen wie Lochblech, Streckmetall
Schiebefaltladen Premium 70
Schiebefaltladen Premium 70
Schiebefaltladen Premium 70
Schiebefaltläden der Serie Premium 70 eignen sich besonders dann, wenn schmalste Fugenbilder und eine homogene Fassadenverkleidung gewünscht ist.

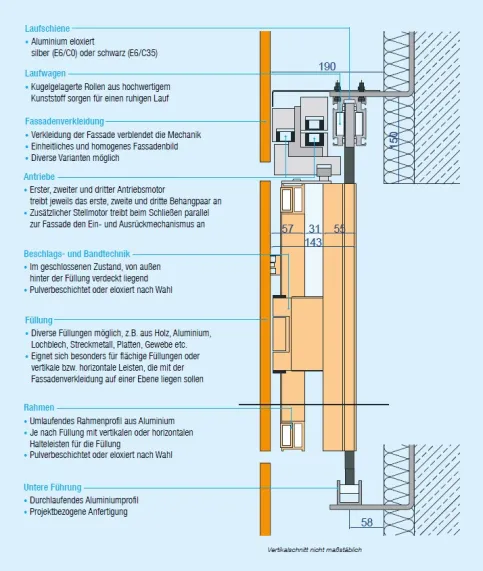

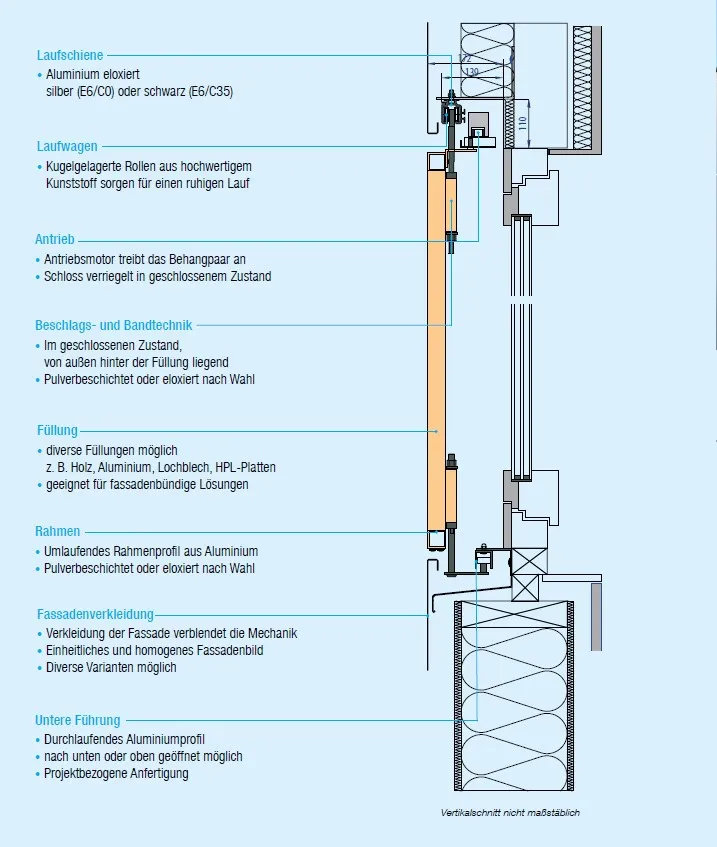

Schiebefaltladen Premium 70– Vertikalschnitt
Allgemein
Breite und Höhe: Maßanfertigung
Im geschlossenen Zustand liegt die Beschlagtechnik von außen verdeckt hinter der Füllung
Mit Bändern verbundene Flügelpaare
Automatisiert parallel zur Fassade, nicht manuell möglich
Behänge
automatisiert nur gerade Behanganzahl möglich: 2, 4, 6, 8 oder 10 Behänge
manuell nahezu unbegrenzt
Bis zu 50 kg Gewicht pro Behang
Bis zu einer Breite von 750 mm und zu einer Höhe von 3000 mm
Gestaltung
Rahmen: umlaufendes Aluminium-Systemprofil
mit vertikalen oder horizontalen Halteleisten, je nach Füllung
Füllung: nahezu jede beliebige Füllung möglich
beispielsweise Lamellen aus Aluminium oder Holz
flächige Füllungen wie Lochblech oder Streckmetall
Schiebefaltladen Standard 30
Schiebefaltladen Standard 30
Schiebefaltladen Standard 30
Der Schiebefaltladen Standard 30 eignen sich insbesondere für kleinere Schiebefaltladen-Anlagen im gehobenen Projekt- und Wohnungsbau, welche nicht oder nur in V-Stellung automatisiert werden. Der Sonnenschutz bereitet angenehme Lichtstimmung und regelt den Lichteinfall. Der Wind- und Sichtschutz wird an der Wand oder in der Laibung montiert.
Schiebefaltladen Standard 30 – Vertikalschnitt
Eigenschaften
Breite und Höhe: Maßanfertigung
Auf die Behänge aufgeschraubte Beschläge
Mit Bändern verbundene Flügelpaare
Lauf- und Führungsschiene hinter den Behängen
Nur gerade Behanganzahl möglich automatisiert: 2 oder 4 Behänge, manuell: nahezu unbegrenzt
Systemtiefe der Behänge ca. 30 mm (30 bis 34 mm)
Automatisierbar in V-Stellung*
Behänge, Ausführung 20 kg Beschlag
Bis zu 20 kg Gewicht pro Behang
Bis zu 1,5 m² Fläche pro Behang und bis zu einer Breite von 500 mm und einer Winddurchlässigkeit von mindestens 50%
Behänge, Ausführung 40 kg Beschlag
Bis zu 40 kg Gewicht pro Behang
Bis zu 1,8 m² Fläche pro Behang bis zu einer Breite von 600 mm und einer Winddurchlässigkeit von mindestens 50%
Schiebefaltladen Sonderlösungen
Zeitgemäß aufgewertet. Das Congress Centrum Würzburg mit seiner neuen Fassade aus Metall und Glas.

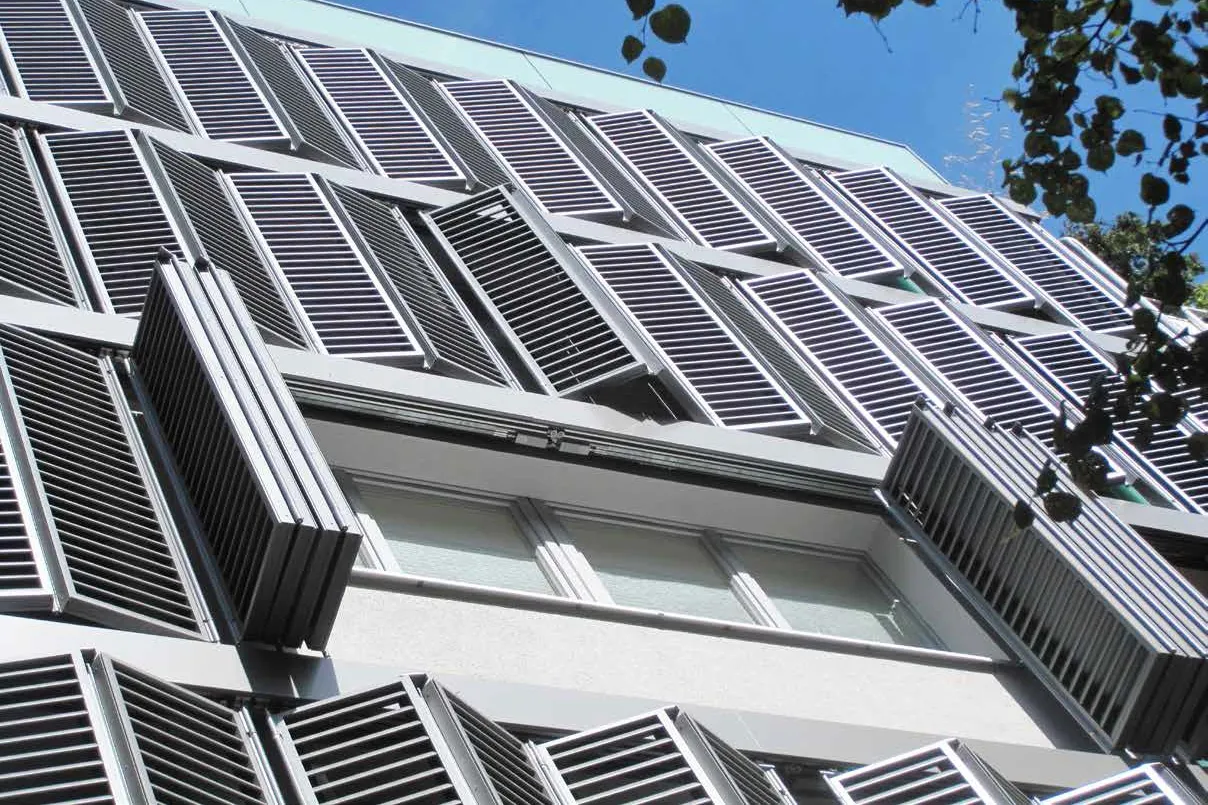

Baier bietet individuelle Konzepte für Beschläge, Antriebe und Läden auch für kleine Stückzahlen und Sonderlösungen sowie eine projektbezogene Lösungsentwicklung. Große Abmessungen ermöglichen auch extravagante Öffnungsbreiten und Ladenhöhen, wie hier im Beispiel mit rund 5m Höhe. Die Antriebs- und Steuerungstechnik sind auch als Systemkomponenten lieferbar.
Die projektbezogene Lösungsentwicklung umfasst kompetente Beratung, von der Planung über die Entwicklung bis zur Ausführung.
Weitere Informationen im Prospekt „Schiebefaltläden – die platzsparende Viel-Falt”
Referenzen

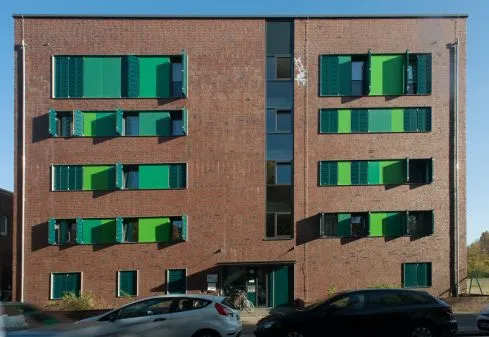

Wohnheim, Hannover
Schiebefaltladen Fassade

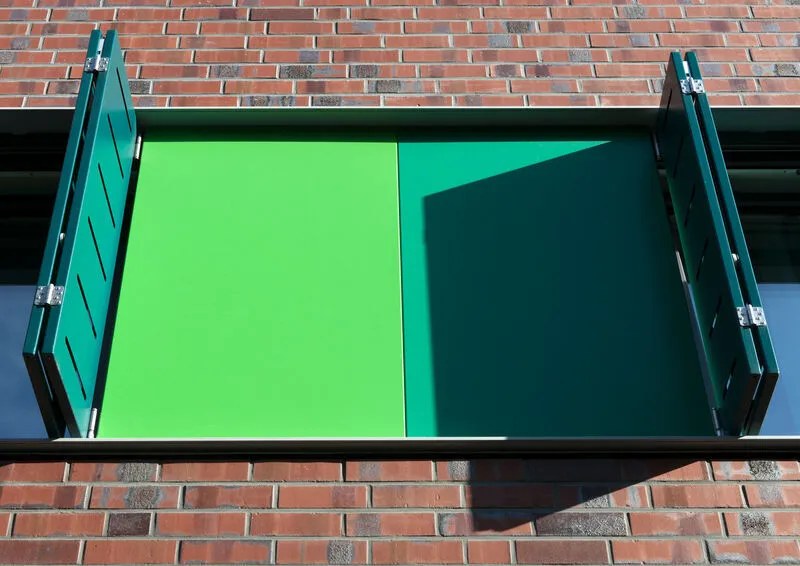

Die straßenseitige Fassade des massiven Klinkerbaus ist mit grünen, platzsparenden Faltschiebeläden ausgestattet, die zum abwechslungsreichen Erscheinungsbild beitragen. Flankiert werden die Faltanlagen von Blechen in verschiedenen Grüntönen, die sich geschossweise an gleicher Stelle befinden. Diese feststehenden Elemente sorgen dafür, dass Innenwände, die an eine Fensteröffnung münden, galant verdeckt werden können. Ob offen oder geschlossen: Die Schiebefaltläden unterstreichen in beiden Varianten das stringente Design der Fassade und werden zum gestaltprägenden und farbgebenden Element.
Luisenstift, Radebeul

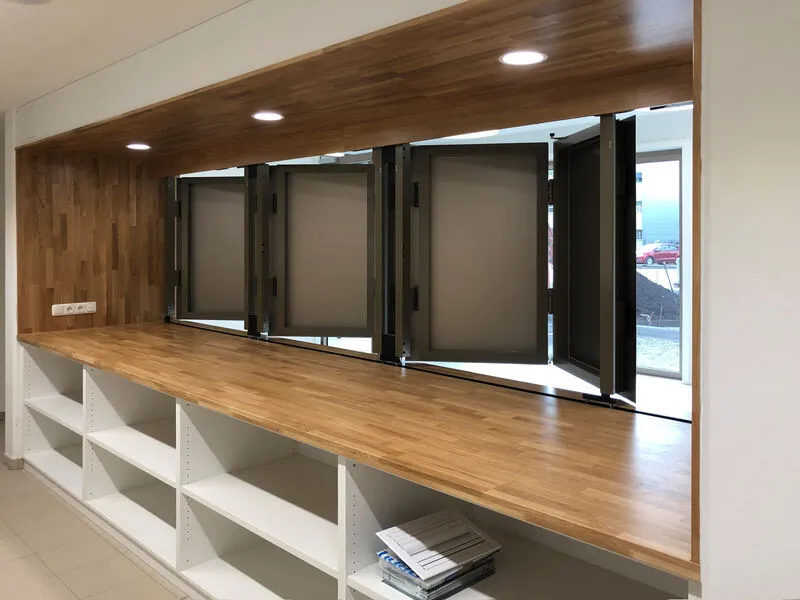

Faltschiebeladen Cafeteria
Aufgrund der Öffnungsformate – große Breite, dafür geringe Höhe fiel die Wahl auf einen Schiebefaltladen. Basis der Anlage ist der Schiebefaltladen Premium 70. Er eignet sich besonders dann, wenn schmalste Fugenbilder und eine homogene Fassadenverkleidung gewünscht sind. Lauf- und Führungsschiene des elektrisch angetriebenen Faltladens wurden als U-Profil in die küchenseitig angebrachte Holzverkleidung der Durchreiche eingelassen.

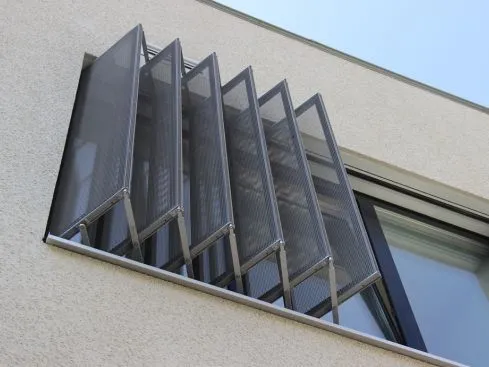

Scherenfaltläden
Scherenfaltläden
Faltscherenläden
Insbesondere geeignet für mittelgroße Anlagen im gehobenen Projekt- und Wohnungsbau, welche nicht oder nur in V-Stellung automatisiert werden.
Scherenfaltläden sind eine Alternative zu Schiebe-, Faltschiebe- oder Klappläden und bieten interessante Möglichkeiten für die architektonische Gestaltung. Die Scherenfaltläden ermöglichen dank der verschiedenen Öffnungswinkel besondere Lichtstimmungen und Beschattungseffekte in Räumen.
Die Scherenfaltläden stehen im geöffneten Zustand rechtwinklig zur Fassade und bieten auch im halb offenen Zustand Wind- und Sichtschutz. Die modernste elektrische Antriebstechnik und Steuerung sorgen für einen hohen Komfort.
Über Taster, Bussteuerung oder auch Funksteuerungen lassen sich einzelne Elemente oder ganze Gruppen bewegen – ohne dass Fenster oder Türen geöffnet werden müssen. Funksysteme haben zudem den Vorteil, dass sie schnell montiert sind, sowohl bei Neubauten als auch bei der Nachrüstung einer Automatisierung in bestehenden Bauten. Standardmäßig erfolgt die Integration der zugehörigen Steuerung im Schaltschrank.

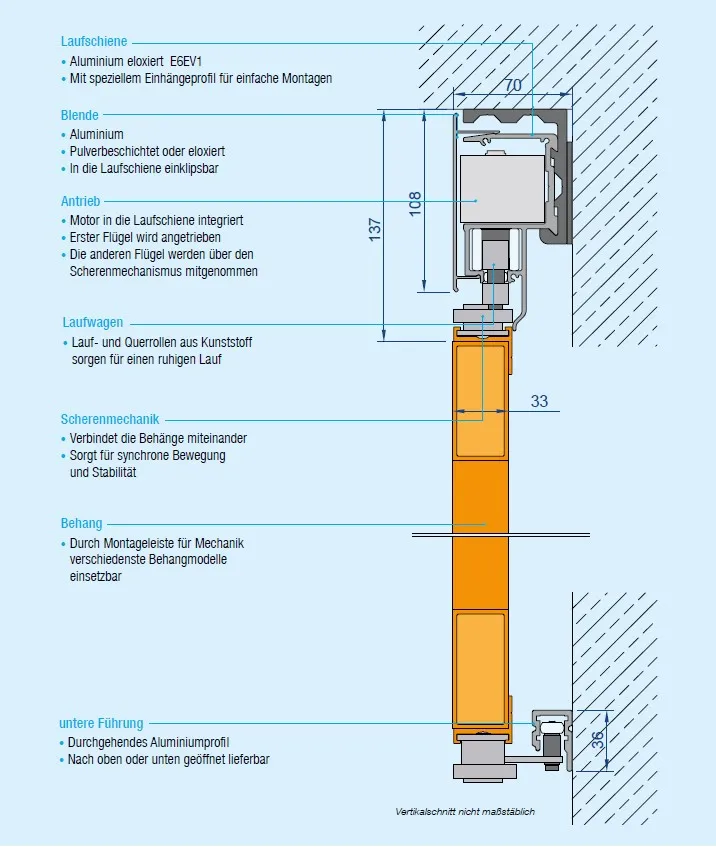

Faltscherenladen – Vertikalschnitt
Eigenschaften
Breite und Höhe: Maßanfertigung
Höhenmaß ist abhängig von der Flügelanzahl der Anlage
Beschläge nur oben und unten auf den Behang aufgeschraubt
Behänge durch Scherenmechanismus miteinander verbunden
Laufschiene über den Behängen
Bis zu 8 Behänge auf eine Seite, auch ungerade Anzahlen möglich somit bis zu 16 Behänge pro Anlage
Systemtiefe der Behänge ca. 33 mm
Automatisierung: parallel zur Fassade
Faltscherenläden
Faltscherenläden
Weitere Informationen im Prospekt „Schiebefaltläden – die platzsparende Viel-Falt”
