Schiebefenster
Die ergonomischen Schiebefenster eignen sich ideal für den gewerblichen Einsatz, z. B. im Straßenverkauf, aber auch als elegante Sonderlösung für private Wohnbereiche. Es wird zwischen horizontaler und vertikaler Konstruktion unterschieden. Die Bedienung erfolgt bequem manuell, auf Knopfdruck oder durch Bewegungsmelder. Das patentierte Sicherheitssystem und die Ausführung in Sicherheits- und Isolierglas bieten optimalen Schutz.
Die Ausführungen für Brandschutz Anwendungen werden vertikal und horizontal, mit Stahl, Aluminium und Brandschutzverglasung, in Anlehnung nach den Richtlinien der Brandschutzvorschriften hergestellt (F30).
Baier Vertikalschiebefenster gibt es in zahlreichen Ausführungen und Varianten. Neben zahlreichem Zubehör, welches die Funktion der Schiebfenster ergänzt, stehen drei Grundformen zur Auswahl:
Vertikalschiebefenster
Horizontalschiebefenster
Hebe-Kipp-Schiebefenster

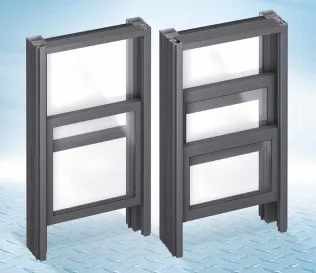

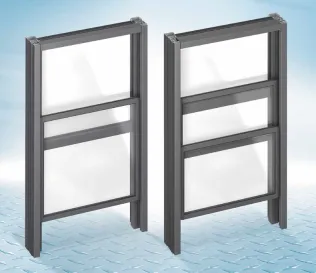

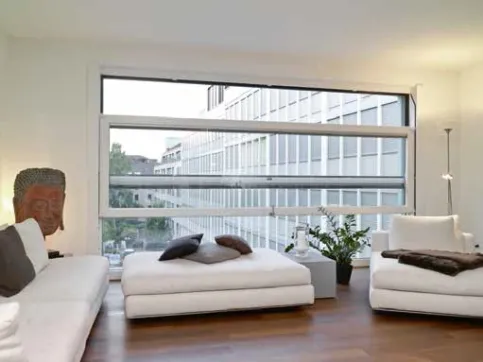

Vertikalschiebefenster

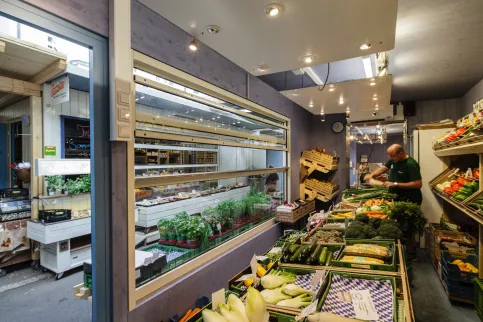

Baier Vertikalschiebefenster für eine gelungene Warenpräsentation
Eigenschaften

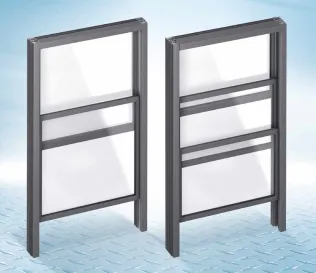

1-, 2- oder mehrflügelig, Teleskop oder symmetrisch
Oberlichter, Brüstungen und Seitenfelder lieferbar
Bedienung: Manuell oder elektrisch
Gewichtsausgleich durch Gegengewichte

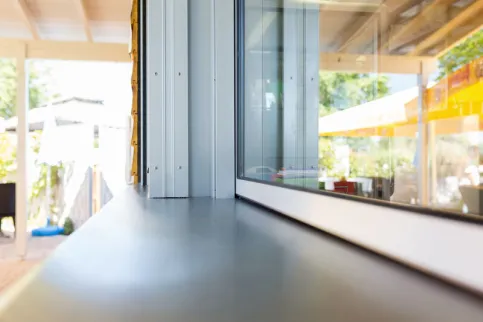

Serienmäßig mit patentierter Absturzsicherung und schwellenloser Ausführung
Theke nach Bedarf und baulicher Anforderung möglich
Aluminiumprofile eloxiert oder pulverbeschichtet RAL nach Wahl, DB- oder Sondertöne lieferbar
Absturzsicherung
Zwei im Flügel eingebaute Absturzsicherungen sichern den Flügel. Diese werden bei Entlastung oder Bruch des Stahlseiles sofort aktiviert.
Das System funktioniert auf Gegenzugbasis mit einem eingebauten Feder- und Schnappmechanismus. Durch den mechanisch einwandfreien Vorgang ist die Funktion in jedem Fall gewährleistet und wartungsarm. Keine Elektronik die im Zweifelsfall versagen kann.
Die Absturzsicherung sitzt auf der linken und rechten Seite des Flügels und ist mit dem Antriebsseil verbunden. Sollte dieses reissen, schnappt der entsprechende Haken sofort in die dafür vorgesehenen Bohrungen ein und ist fixiert.
ungedämmte Ausführung
ohne Wärmedämmung
Geeignet für Anwendungen in Innenräumen, beispielsweise Durchreichen wie Verkaufsschalter, Essensausgaben, Maschineneinhausungen und vieles mehr
Standard-Verglasung: Verbund-Sicherheitsglas 8 mm, klar
wärmegedämmte Ausführung
mit Wärmedämmung
Geeignet für Anwendungen in der Fassade, beispielsweise Straßenverkauf, Fassadenöffnungen, Schwimmbadfenster, Rückgabesysteme, Babyklappe
Isolierglas 24 mm Schiebeflügel mit Verbund-Sicherheitsglas 2 x 6 mm, Festelement mit 2 x Float (Stärke nach Statik), klar
wärmegedämmtes, großes System MAX
mit Wärmedämmung, großes System
Geeignet für Anwendungen mit großen Abmessungen und hohen Flügelgewichten

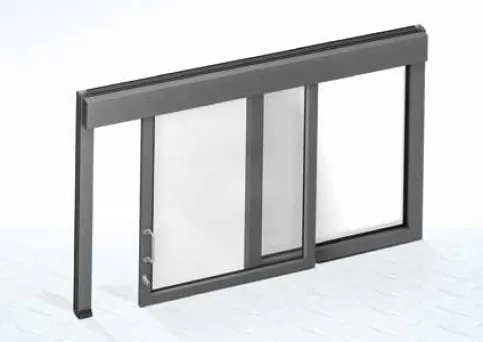

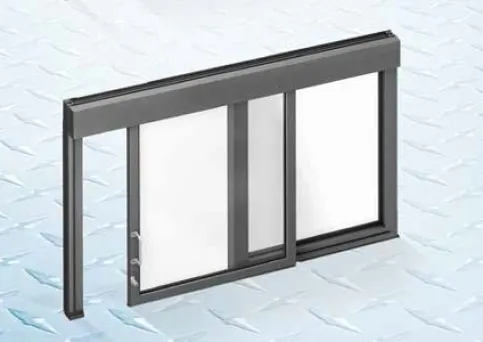

Schiebefenster horizontal
Auch Schiebefenster und -türen aus herkömmlichen Profilsystemen sind möglich
Die Schiebefenster mit horizontal beweglichem Flügel, wärmegedämmt oder ungedämmt sind insbesondere geeignet für Anwendungen, bei denen seitlich neben der Öffnung ausreichend Platz vorhanden ist.
Eigenschaften
1-, 2- oder mehrflügelig
Maßanfertigung, maximale Breite und Höhe auf Anfrage
Oberlichter, Brüstungen oder Seitenfelder aus Standardprofilsystem lieferbar
Bedienung erfolgt manuell oder elektrisch
Schiebefenster kommen immer dann zum Einsatz, wenn ein Mehr an Komfort und Funktionalität gefragt ist. Egal ob ein oder mehrflügelig, horizontal oder vertikal, thermische getrennt oder thermisch nicht getrennt, Baier bietet unterschiedliche Ausführungen für den Innnen- und Außenbereich.
HSF 210, 1-flügelig rechts Ansicht von innen, ungedämmt, motorisch
HSF 210, 1-flügelig rechts Ansicht von innen, ungedämmt, motorisch
Hebe-Kipp-Schiebefenster
Öffnungs- bzw. Schließvorgang eines Hebe-Kipp-Schiebefensters
Ausführung mit wärmegedämmtem und dicht schließendem Profilsystem sind daher insbesondere geeignet für Anwendungen im privaten Wohnbereich.
Eigenschaften
1-flügelig, nach oben oder nach unten
Sonderbeschlag für nahezu jedes herkömmliche Fenstersystem
Dadurch dicht schließend, ähnlich einem normalen Dreh-Kipp Fenster
Komplette manuelle Mechanik in den seitlichen Rahmen integriert
Serienmäßig mit Absturzsicherung
Dachschiebefenster
Dachschiebefenster mit thermisch getrennten Mehrkammer-Profilen
Dachschiebefenster bieten eine maximale Öffnung für Dächer und sind für nahezu alle Abmessungen möglich.
Vorteile
wärmegedämmte Aluminiumrahmen mit thermisch getrennten Mehrkammer-Profilen
alle RAL-Farben lieferbar
vollautomatische Schiebetechnik ermöglicht Öffnen und Schließen per Knopfdruck
optimale Lüftung
pflege- und wartungsarm
optional Regen- und Windwächter
Sonnenschutz, Insektenschutz und Außenrollladen als Zubehör
Classic-Serie
Ein Dachschiebefenster, das archtektonisch, ästhetisch sowie bauphysikalisch allen Anforderungen gerecht wird.
Dachschiebefenster Classic
Die Dachschiebefenster Classic überzeugen mit komfortabler Bedienung und formschöner Intergration in das Dach. Gestaltungswünschen sind durch zahlreiche Glassorten (bis 3-fach-Verglasung), Farben und Ausstattungsdetails fast keine Grenzen gesetzt.
Eigenschaften
Bedienung einfach und schonend per Hand oder elektrisch
Öffnungsrichtung nach links oder rechts
Standardfarbe DB703 Feinstruktur außen; RAL 9016 weiß innen
Mit Dachfensterrollladen
Für alle Dacheindeckungen geeignet (mit Eindeckrahmen ab 20 Grad Dachneigung)
Mit Energiewerten bis zu Uw = 0,9 W/m2K
Alle RAL-Farben lieferbar
Maximalbreite: 1605 mm, Maximalhöhe: 2560 mm, Sondergrößen auf Anfrage
Sonnenschutz außen
Sicherheitsglas, Sonnenschutzglas u.v.m.

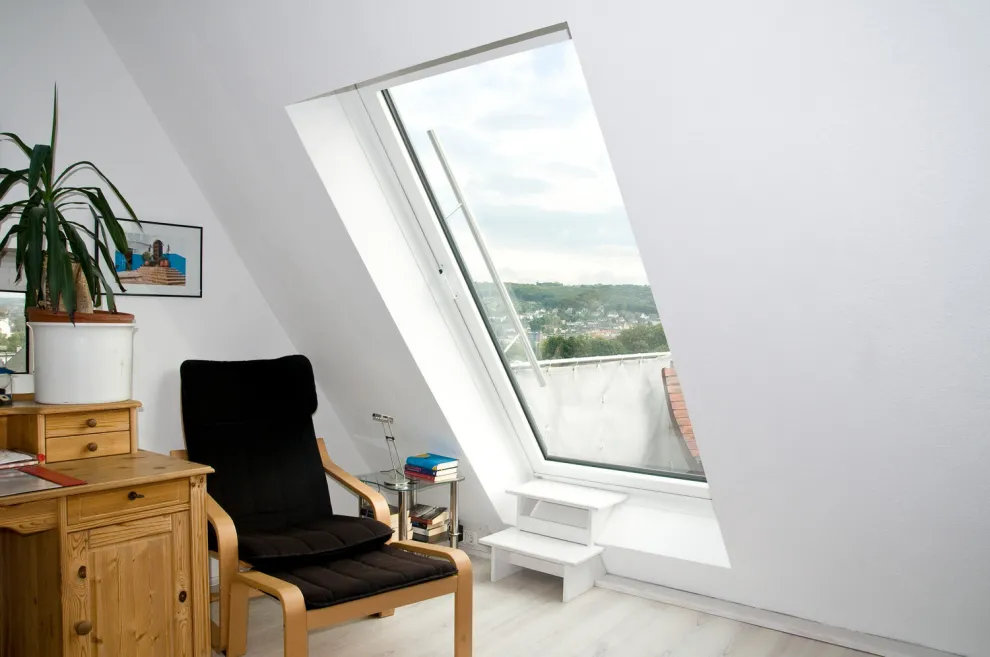

Integriert in das Schrägdach schaffen Balkonausstiegsfenster Zugang zu Balkon oder Terrasse.

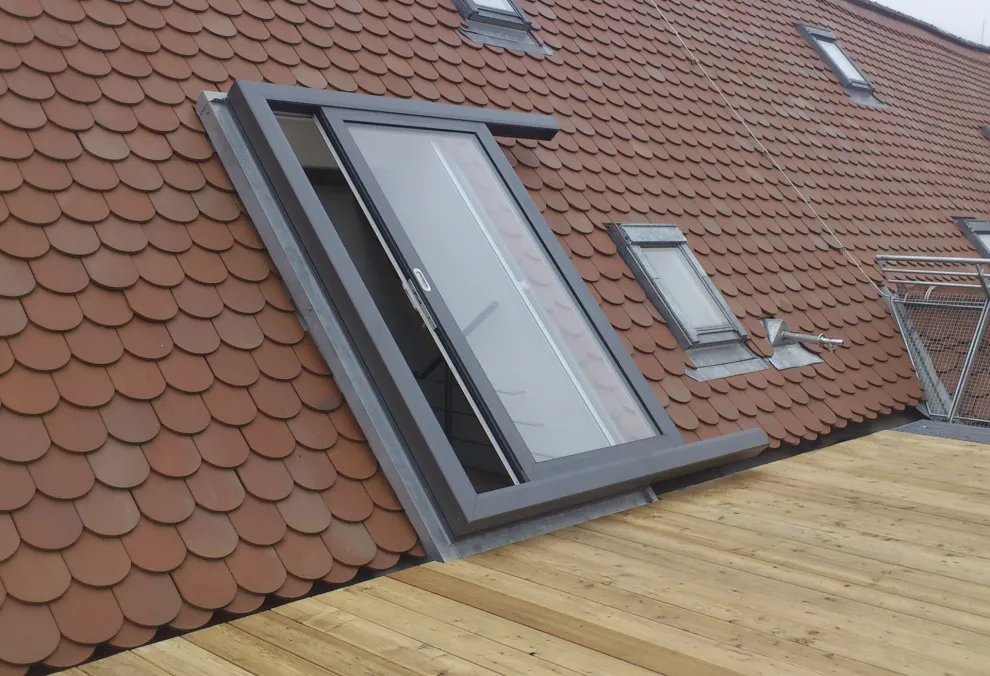

Balkonausstieg Classic
Die vollautomatische Schiebetechnik ermöglicht die Verschiebung der Fenster nach links oder nach rechts. Thermisch getrennte Mehrkammer-Profile bieten eine stabile Grundlage für nahezu alle Abmessungen. Maßanfertigungen sind auf Anfrage erhältlich.
Eigenschaften
Ohne störende Flügel – innen wie außen
Nahezu unbegrenzte Auswahl an Farben
Mit Rahmenverlängerung
Nach neuester Wärmeschutzverordnung produziert
Ideal für Sanierung und Renovierung
CE geprüft (EN 14351-1)
Premium-Serie
Zweiflügeliges Dachfenster für noch mehr Wohnkomfort

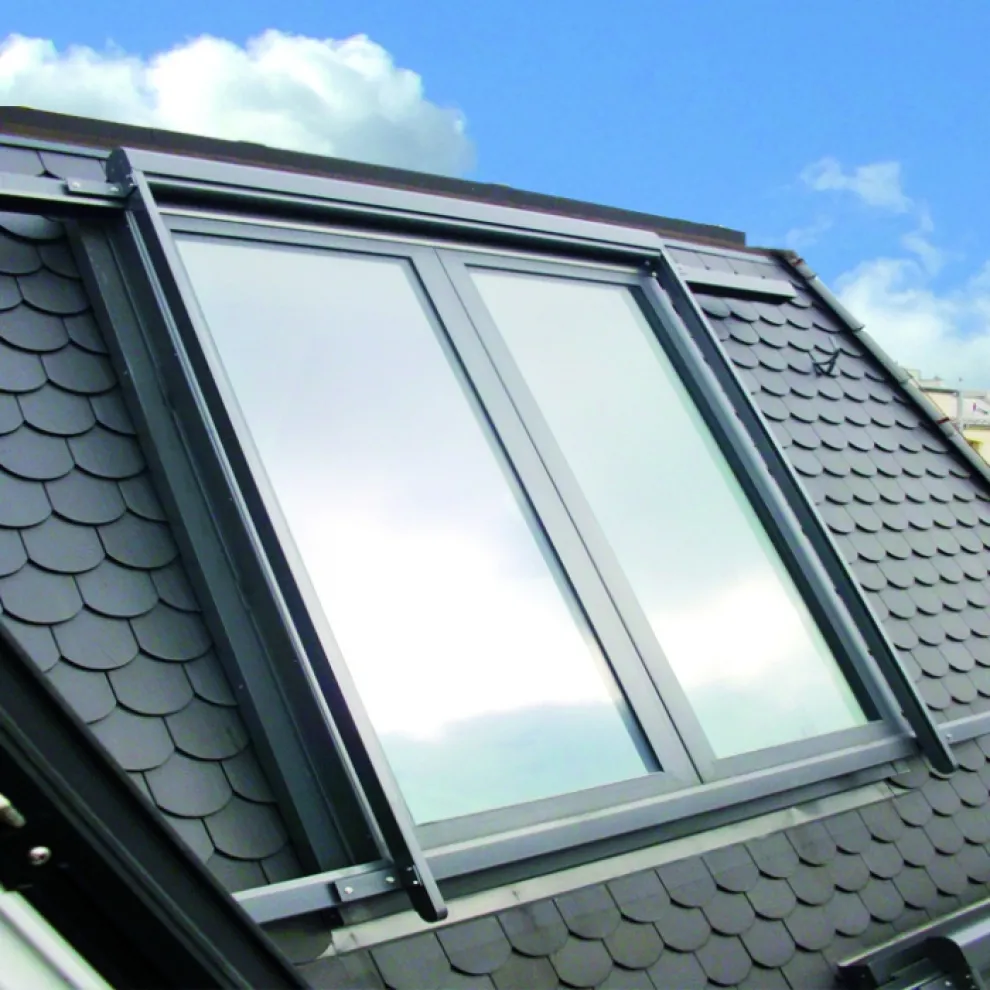

Dachschiebefenster Premium
Die Premium-Serie mit bis zu 3060 mm Elementbreite ist zweiflügelig und auf Wunsch elektrisch öffnend. Wärmegedämmte Aluminiumrahmen sorgen für eine lange Lebensdauer.
Eigenschaften
Bedienung einfach per Hand oder elektrisch
Öffnung: nach links und rechts
Standardfarbe DB703 Feinstruktur außen; RAL 9016 weiß innen
Mit Dachfensterrollladen möglich
Für viele Dacheindeckungen realisierbar (mit Eindeckrahmen ab 20 Grad Dachneigung)
Mit Energiewerten bis zu Uw = 0,9 W/m²K
Alle RAL-Farben lieferbar
Maximalbreite: 3060 mm, Maximalhöhe: 2560 mm, Sondergrößen auf Anfrage
Sonnenschutz außen
Sicherheitsglas, Sonnenschutzglas u.v.m. erhältlich
Maximale Öffnung für lichtdurchflutete Räume

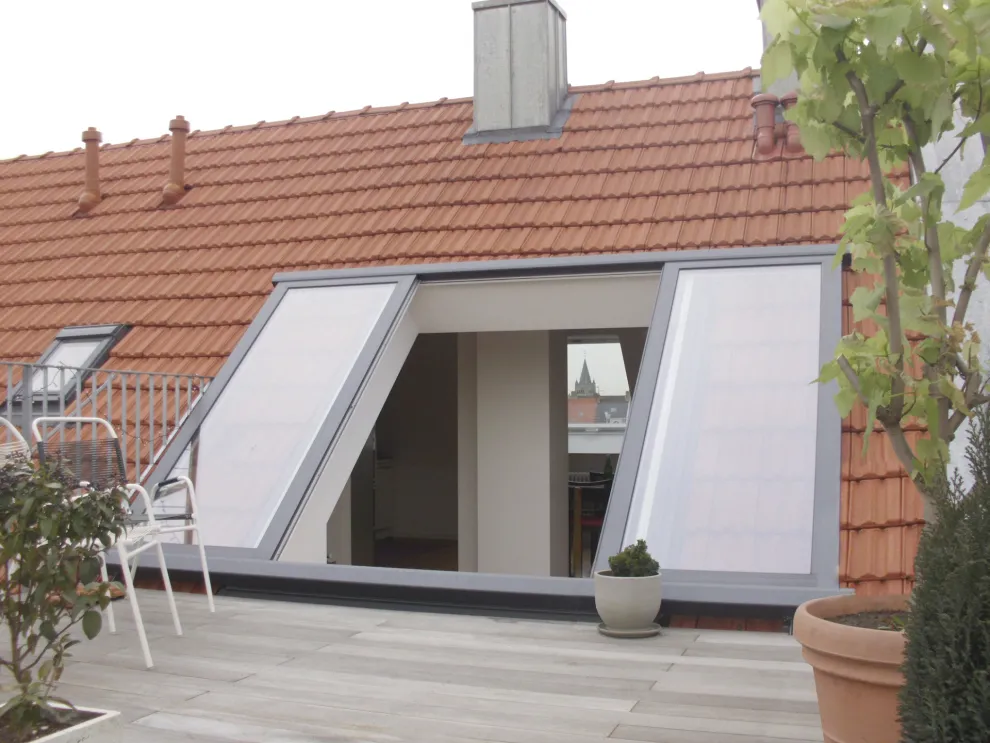

Balkonausstieg Premium
Baier Balkonausstiege werden durch das Institut für Fenstertechnik in Rosenheim zertifiziert. Luftdichtigkeit, Schlagregendichtigkeit und Windlast werden auf dem Fensterprüfstand nach europäischen Normen ermittelt.
Eigenschaften
Einbau an einem Tag
Bis zu 6 m² Öffnungsfläche, Sondergrößen möglich
Auch als Loggiaüberdachung möglich
Kurze Lieferzeiten
Baier-Sonnenschutz
Montageservice
Sonderkonstruktionen

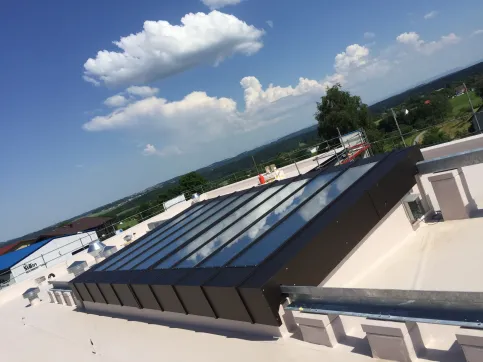

Sonderkonstruktionen
Sonderkonstruktion eines Dachschiebefensters
Baier steht seit Jahrzehnten Architekten mit kreativen Ansätzen zur Seite – vom ersten Entwurf bis zur Umsetzung. Baier fertigt individuell nach Maß, in gewünschten Materialien, Formen und Farben. Ob exklusive Dachöffnungen, Sonnenschutzelemente in Übergrößen, Schwergewichte, Sonderverglasungen oder gebogene/runde Schiebefensterlösungen. Baier bietet Lösungen, die gerade im Detail überzeugen können.

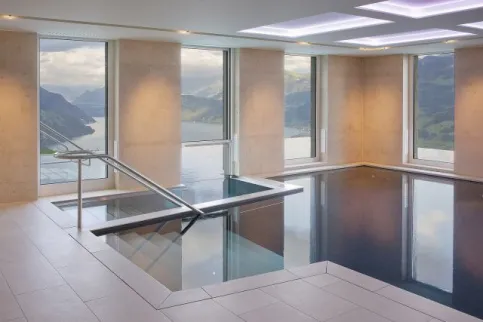

Schwimmbadfenster
Schwimmbadfenster
Vertikalschiebefenster eignen sich als Durchschwimmöffnung oder Schwimmbadschleuse. Ästhetischer als beispielsweise ein PVC-Vorhang oder als Ergänzung dazu können Hebefenster verwendet werden, um eine Trennung zwischen dem Innen- und Außenbereich in einem Schwimmbad herzustellen.
Schwimmbadfenster werden nach Kundenanforderungen gefertigt. Die glasklaren Trennfenster können so gebaut werden, dass der Fensterflügel auf der Wasseroberfläche aufsetzt oder leicht eintaucht.
Funktion Schwimmbadfenster
Begrenzung des Luftzuges
Auskühlung des Innenraumes verhindern
Energie einsparen
Absicherung gegen unerwünschte Besucher (Glasscheibe die knapp über den Schwimmbadboden fährt)
Bedienung
Die Bedienung erfolgt mittels einem Motorantrieb. Dieser kann von eingewiesenem Personal mittels der so genannten Totmann-Steuerung bedient werden. Es können zusätzlich Sicherheitssensoren eingesetzt werden. Für die Konstruktion eines Schwimmbadfensters kommen je nach Anwendung voranodisierte Aluminiumprofile zum Einsatz oder diese werden aus Edelstahl gebaut.

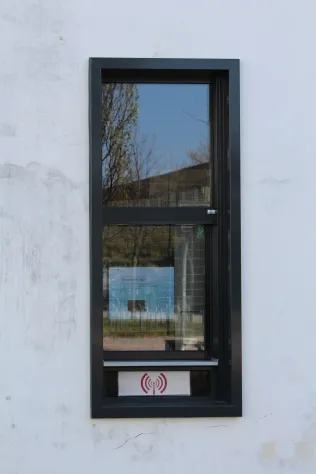

Medienrückgabefenster
Medienrückrabefenster
Immer mehr Bibliotheken bieten Ihren Nutzern die Möglichkeit einer Medienrückgabe außerhalb der Öffnungszeiten.
Baier Schiebefenster in wärmegedämmter und ungedämmter Ausführung machen aus einem Fenster auf Knopfdruck ein 24-Stunden-Rückgabefenster für Medien aller Art. Ob in einer vorgesehenen Rückgabebox oder als bewegliches Fenster direkt an der Gebäudefassade.
Baier Schiebefenster aus Aluminiumprofilen werden auf Maß gefertigt und sind in allen Farben erhältlich – ob mit oder ohne Oberlicht. Auf Wunsch übernehmen die Spezialisten von Baier die fachgerechte Montage und auch die Wartung der Schiebefenster.

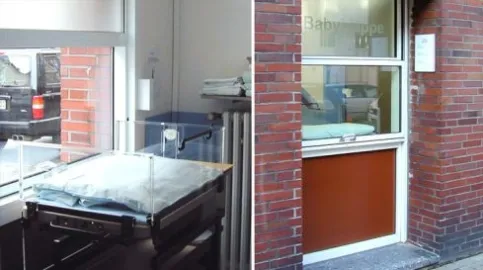

Babyklappe
Vertikales-Schiebefenster als Babyklappe
Das Fenstersystem speziell für Babyklappen bietet im Außen- wie im Innenbereich Einsatzmöglichkeiten, für die es in dieser Vielfalt und Perfektion keine vergleichbare Lösung gibt.
Die vertikale Ausführung lässt sich leicht manuell oder auch per Knopfdruck bedienen. Das System ist in optisch elegante Aluminiumrahmen gefasst. Der Anschluss erfolgt über einen Elektronikschalter mit Trafo. Die Babyklappe ist vibrationsfrei. Der leise Lauf der Scheiben ist ein weiteres Qualitätsmerkmal.
Die Babyklappe bestehend aus einem festen (oberes) Fensterelement und einem variablen, beweglichen (unteres) Fensterelement. Das bewegliche Fenster kann von außen, als auch von innen bedient werden.
Per Knopfdruck kann das Fenster vor dem beheizten Baby-Bett geöffnet und auch geschlossen werden. Wird das Fenster von außen geschlossen, so wird es automatisch verriegelt und das Kind vor Missbrauch/Entwendung geschützt. Gleichzeitig wird ein Signal an die Kinderstation gesendet. Von innen kann jederzeit das Fenster wieder frei gegeben werden.
BAIER-Vertikal-Schiebefenster für die Babyklappe werden aus Aluminiumprofilen hergestellt; Oberflächenbehandlung: eloxiert oder RAL nach Wahl beschichtet; Ausführung in Edelstahl gebürstet oder geschliffen; die notwendige Absturzsicherung für den Flügel und eine Verriegelung ist in jedem Fenster eingebaut; die Verglasung kann in Einfachglas oder Isolierglas bestellt werden; im öffentlichen Bereich sollte jedoch Sicherheitsglas eingebaut werden, z.B. VSG oder ESG; Wärmeschutz- oder einbruchhemmendes Glas ist möglich;
BAIER-Vertikal-Schiebefenster für die Babyklappe sind manuell oder mit Elektroantrieb bedienbar; die Flügelanordnung kann von unten nach oben oder von oben nach unten erfolgen.
Antriebstechnik
Antriebsmotor Vertikalschiebefenster bei geöffneter Abdeckung
Baier Antriebstechnik steht für Bedienkomfort und Zuverlässigkeit. Die Antriebe werden eigens für den Einsatz an Schiebefenstern entwickelt und überzeugen durch hohe Lebensdauer und geräuscharmen Lauf. Durch das kompakte „ Baier“-Design integriert sich der Antrieb ideal in die Optik des Schiebefensters.
Zwei grundlegende Steuerungsvarianten stehen für Vertikal- und Horizontalfenster zur Auswahl: Eine einfache Steuerung, für den Auf- und Zu-Betrieb. Ansteuerbar über potentialfreie Kontakte. Ideal für Verkaufsfenster, die nicht automatisch schließen müssen. Für komplexere Anwendungen liefert Baier eine Steuerung mit vielen Raffinessen und Einstellmöglichkeiten. Auf Wunsch automatisches Schließen nach einer einstellbaren Offenhaltezeit, verschiedene Geschwindigkeitsstufen, Auswahl des Verhaltens bei Hindernissen sowie zusätzliche Einund Ausgänge für bauseitige Systeme sind nur eine kleine Übersicht des kompletten Funktionsumfangs.
Referenzen

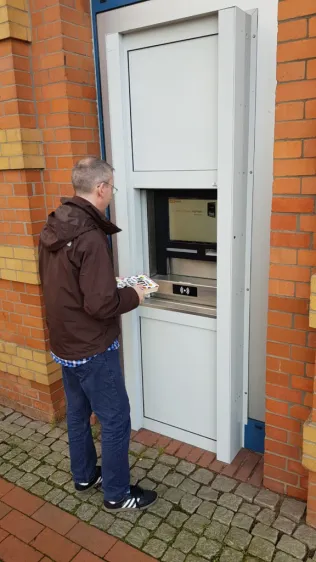

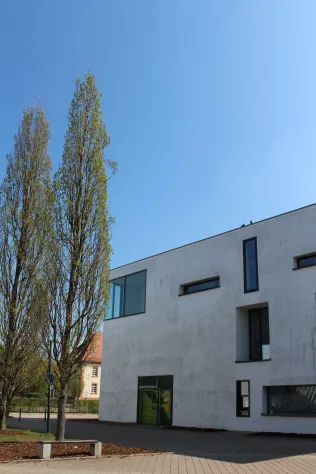

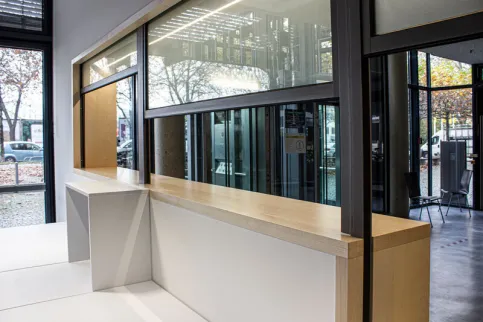

Vertikalschiebefenster Mediathek Bühl
Die Digitalisierung verändert die Nutzung der 2003 erbauten Bücherei. Ausleihe und Rückgabe erfolgen zunehmend durch den Leser selbst – möglich durch elektronische Chips in den Medien. Diese Technik erlaubt auch eine Medienrückgabe außerhalb der Öffnungszeiten. Daher ergab sich 2019 die Aufgabe Fenster für eine Aussenrückgabe in hochwertiger Architektur nachzurüsten.
Die Lösung ist ein maßgeschneidertes Schiebefenster
Für die Mediathek in Bühl konzipierte, fertigte und montierte Baier ein elektronisch betriebenes, maßgeschneidertes Schiebefenster, das den Service sichert und das Fassadenkonzept berücksichtigt. Es sitzt vor der Buchrückgabe und sichert sie vor Vandalismus.
Über eine elektronisch verriegelte Klappe können entliehene Medien rund um die Uhr in eine Box gelegt werden. Beispielsweise wenn die Ausleihfrist abläuft oder der Terminkalender zu den Öffnungszeiten bereits voll ist. Um die sensible Technik des Rückgabeautomaten zu sichern, suchten die Verantwortlichen eine Lösung, die funktional perfekt war und sich gleichzeitig in das außergewöhnliche architektonische Konzept des Gebäudes einfügt.

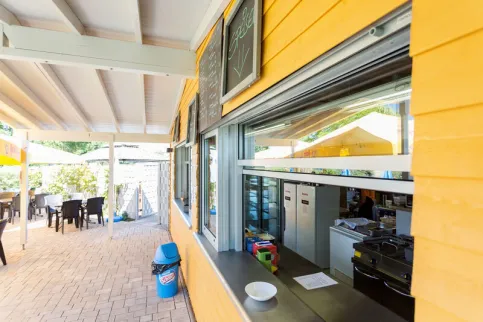

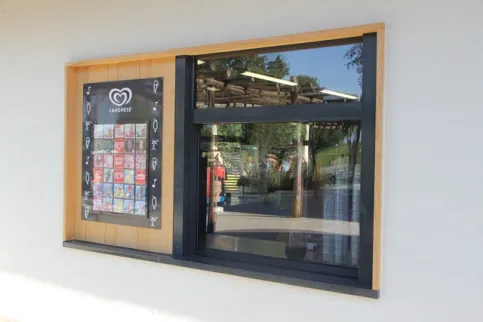

Vertikalschiebefenster – Hardys Kiosk, St. Leoner See
Die Durchreiche in den Vertikalschiebefenstern des bestehenden Imbiss war zu klein. Das flache Gebäude ließ keine Vergrößerung der Fensteröffnungen nach oben zu. Um das Problem zu lösen, wurden die zwei neuen Vertikalschiebefenster nicht in die Mauerwerksöffnung montiert, sondern von innen an das Mauerwerk. Durch die versetzte Position kann der bewegliche Fensterflügel über den Fenstersturz hinaus nach oben geschoben werden. Es entsteht eine große Öffnung, die den direkten Kontakt zwischen Servicekraft und Kundschaft ermöglicht.

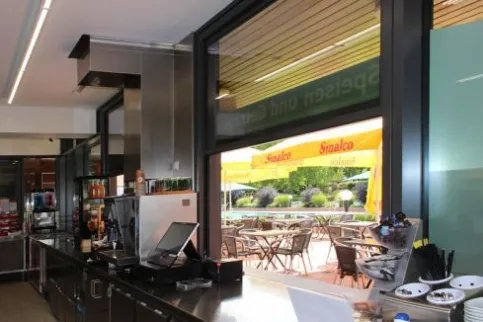

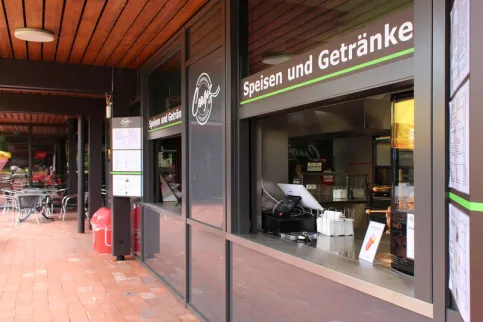

Vertikalschiebefenster – Schwarzwaldbad, Bühl
Das alte Verkaufshäuschen des Schwimmbades wurde modernisiert und dafür nahezu komplett zurückgebaut. Die neue Fassade des Büdchens erhielt vier große Vertikal-Schiebefenster, An den beiden frontal angeordneten großen Schiebefenstern werden Speisen und Getränke verkauft. An zwei kleineren, seitlich platzierten Schiebefenstern erhalten die Gäste Eis und Süßwaren. Es wurden vier Vertikalschiebefenster vom Typ VSF 210 verbaut.. Jedes Element besteht aus einem Schiebefenster und einer Festverglasung als Oberlicht. Profile und Verglasung wurden passend zur Architektur des Servicetrakts gestaltet.

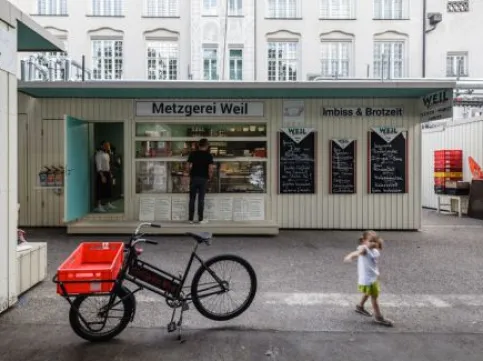

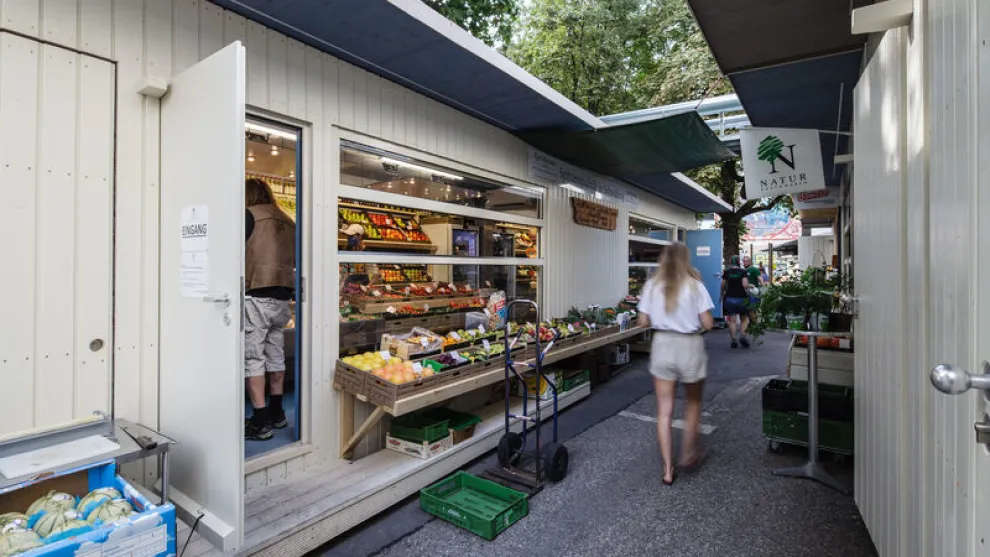

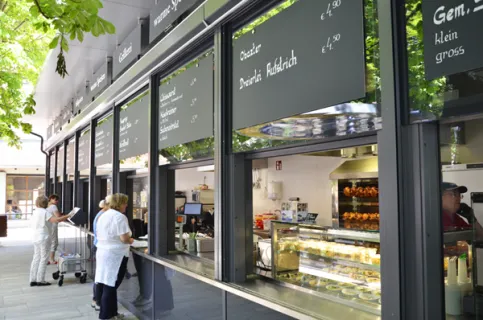

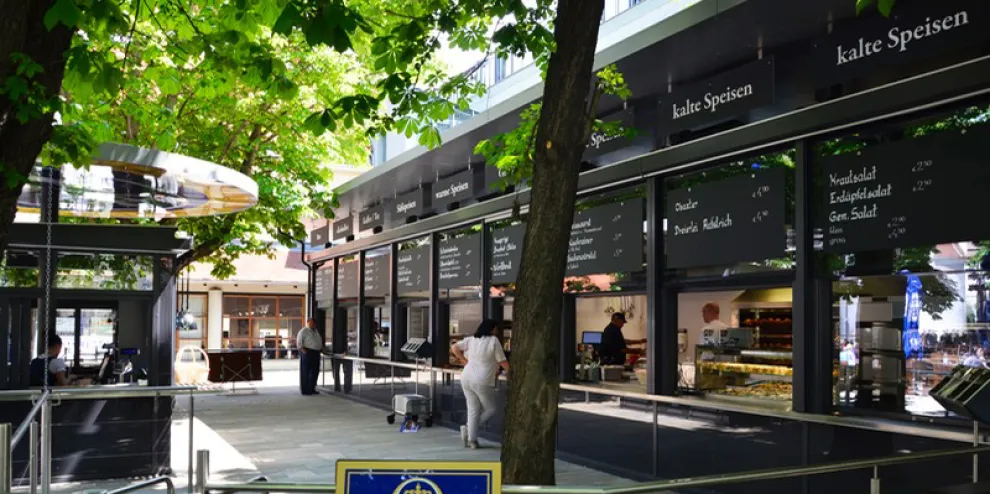

Vertikalschiebefenster – Elisabethmarkt, München
Da die Häuschen des Elisabethmarkts im Herzen Schwabings abgerissen werden mussten, wurde ein Interimsmarkt aus Containern aufgestellt. Die Architekten haben aus jedem Container ein kleines Verkaufshäuschen gemacht. Wichtigstes Element sind die großen Schiebefenster, mit denen die Container ausgestattet wurden. Für den Interimsmarkt wurden insgesamt 18 Vertikalschiebefenster in drei unterschiedlichen Abmessungen gefertigt. Mit Längen von in 219 cm und 319 cm sowie Höhen von 179 cm und 129 cm sind alle Verkaufsfenster verhältnismäßig groß. Durch die Öffnung des Schiebefensters über die gesamte Fensterlänge können Kunden und Händler kommunizieren. Die Bedienung des Schiebeflügels erfolgt motorisch.
Vertikalschiebefenster – Baureferat Hochbau, München
Rund und mittendrin befand sich der ehemalige Empfangstresen des Baureferats. Die neue Planung ergab, die Infothek nicht einfach nur umzubauen, sondern in einen bisher als Büro genutzten, geschlossenen Raum zu verlagern. Durch die hölzerne Umrahmung und die elegante Vertikal-Schiebe-Schürze erstrahlt der Empfangsbereich in einem neuen Glanz und sorgt für eine deutlich verbesserte Arbeitsatmosphäre. Bei der Verglasung handelt es sich um ein Verbund-Sicherheitsglas in 8mm. Um bei geschlossenen Fensterelementen ein ungestörtes Arbeiten zu ermöglichen wurde dimmbares Glas verwendet, das elektrisch schaltbar ist. Das ungedämmte Fensterelement besteht aus insgesamt vier Bauteilen. Zwei der beweglichen Elemente sind am hohen Tresen angeordnet. Eine weitere Schiebe-Schürze wird über Eck von einer Festverglasung ergänzt. Die drei einflügeligen Schiebeflügel fahren motorisch nach oben und unten.

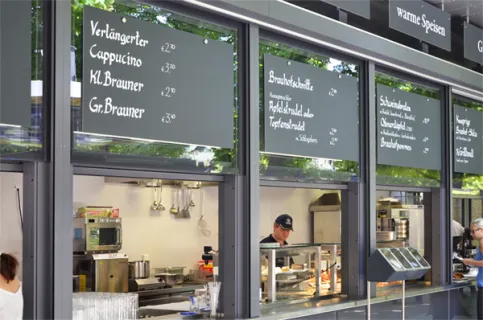

Vertikalschiebefenster – Brauhof am Steiner Tor, Krems
Im großzügigen Außenbereich wurde ein hochmoderner und architektonisch gelungener Pavillon geschaffen mit einer Mischung aus Selbstbedienung und Bedienung. Insgesamt 9 wärmegedämmte Vertikalschiebefenster aus stranggepressten Aluminiumprofilen ermöglichen eine komfortable Ausgabe von Speisen, Kalt- und Warmgetränken. Die Schiebeflügel sind mit einem Edelstahlseil über Spezialumlenkrollen mit Gegen-gewichten verbunden. Dadurch lassen sich die Flügel sehr leicht schieben und können in jeder beliebigen Position angehalten werden. Zwei eingebaute Absturzsicherungen sichern jeden Flügel ab. Diese werden bei Entlastung oder Bruch des Stahlseiles sofort aktiviert.

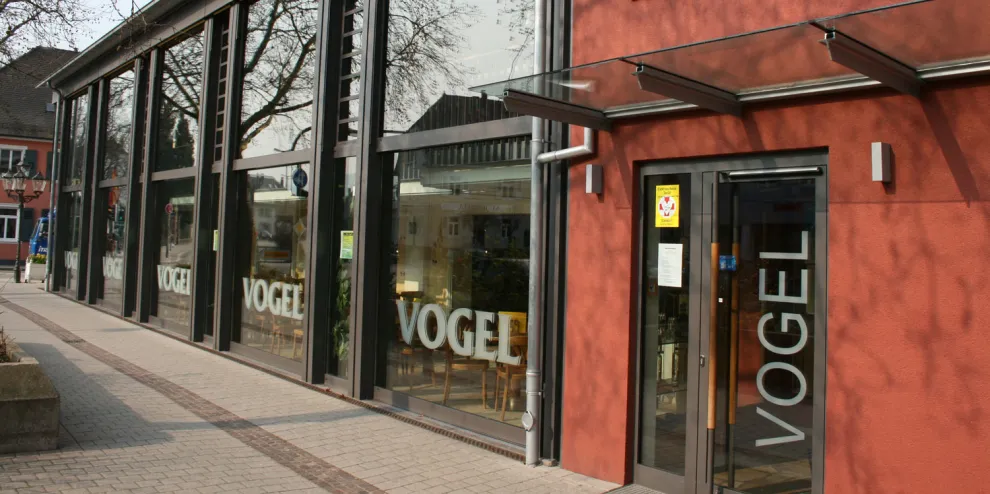

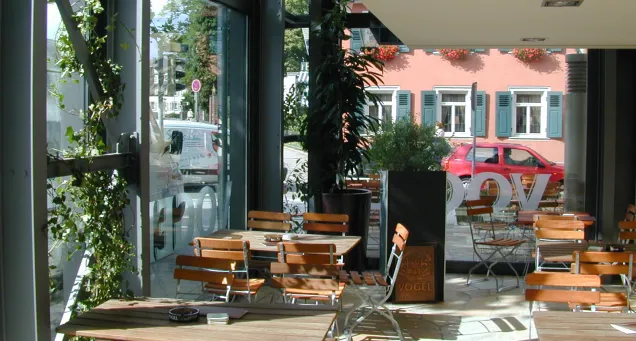

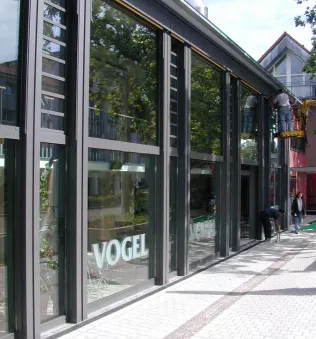

Vertikalschiebefenster – Vogel Hausbräu, Ettlingen
Den Blick auf die Ettlinger Altstadt verglaste die Firma Baier aus Renchen-Ulm, die das Gebäude auf 2 Etagen mit einem Stahl-Glasvorbau erweiterte. Hier wurden 6 Vertikalschiebefenster mit Sicherheits- und Isolierglas auf einer Breite von 20 m eingebaut. Bei 5,50 m Höhe und 1 m Tiefe ist die gesamte Fläche mit Glas und Stahlrahmen ungefähr 130 m² groß. Elektrische Automatikantriebe sorgen für eine komfortable und einfache Bedienung, die patentierte Absturzsicherung für ein hohes Maß an Sicherheit. Zur Straßenseite hin können die Fensterflächen hochgefahren werden und die Gäste genießen, neben dem frischen und leckeren Bier pures Freiluft-Vergnügen
Vertikalschiebefenster – Kiosk Schlosssee, Salem
Die modernen „Verkaufsstellen“ rund um das Gebäude wurden mit Baier Vertikal-Schiebefenstern ausgerüstet. Sie eignen sich hervorragend als „Durchreiche“, die sich nach oben öffnen lässt und den Vorteil bietet, dass kein Fensterflügel in den Raum hineinragt, also sich niemand an den Fensterkanten stoßen kann. Der untere Fensterflügel wird zum Aufmachen über die Festverglasung stufenlos nach oben geschoben und kann dabei in jeder gewünschten Position stehen bleiben. Hier im Kiosk am Schlosssee, verschwindet das Fenster aus Sicherheits-Isolierglas hinter dem bauseitigen Sturz. Mit diesem Kunstgriff ließ sich mehr Öffnungsweite realisieren. Da nun das Oberlicht teilweise hinter dem Sturz steht, wurde das Fenster mit einem zusätzlichen Querriegel auf Höhe der bauseitigen Sturzkante versehen.

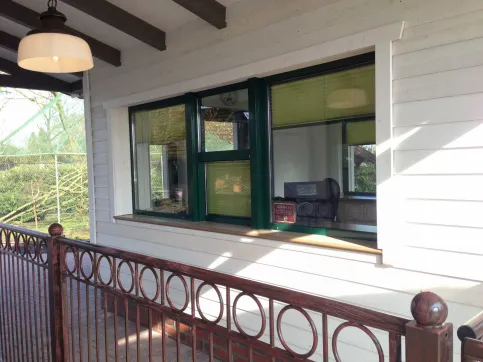

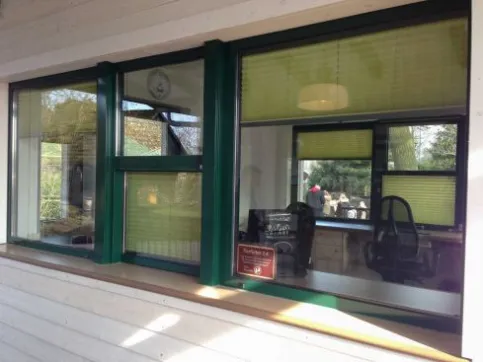

Vertikalschiebefenster - Jaderberg an der Nordsee
Im November 1995 übernahm Familie Ludewigt aus Oldenburg den alten und maroden Zoo Jaderberg. Das war die Geburtsstunde des Jaderparks. In den kommenden Jahren wurde das Konzept eines modernen Tierparks in Kombination mit unterschiedlichsten Freizeitaktivitäten umgesetzt.
Damit die Gäste so wenig Zeit als möglich am Eingang warten müssen, wurde der Kassenbereich erheblich erweitert. Das alte Kassenhäuschen mit 2 Arbeitsplätzen musste komplett weichen und wurde durch einen großzügigen Komplex mit einem halben Dutzend Vertikal-Schiebefenstern aus dem Hause Baier ersetzt. Mit Beginn der Sommersaison 2018 werden nun die Gäste je nach Bedarf von bis zu sechs Mitarbeiter/innen an den neuen Kassenfenstern erwartet.
Für den Jaderpark wurde ein Konzept mit sechs baugleichen BAIER Vertikal-Schiebefenstern VSF 210 mit jeweils zwei seitlichen Festelementen ausgearbeitet. Aufgrund des ganzjährigen Betriebs war eine wärmegedämmte Ausführung des Kassenfensters mit Sicherheits-Isolierglas wichtig.
