Schiebeläden: Beschläge, Behänge, Antriebe und Zubehör
Schiebeläden bieten zeitloses Design und eine Beschattungstechnik, die auch der Witterung und windigen Sonnentagen trotzt – zwei wichtige Argumente im Einsatz zum Beispiel an Kliniken, Gewerbebauten, öffentlichen Gebäuden und Sportzentren.
Sonnen- und Witterungsschutz
auch bei Wind bedienbar
bequeme Bedienung
individuelle Fertigung
Material- und Farbmix

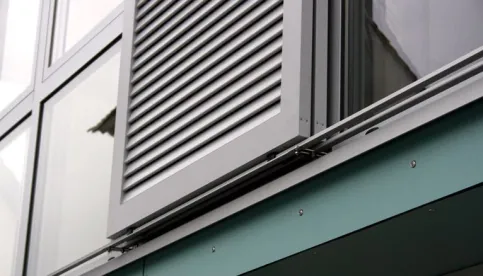

Beschläge und Montagelösungen
Baier bietet neben vielfältig einsetzbaren Standardprodukten auch projektbezogene Sonderlösungen an. Neben der Wand- und Deckenmontage sind spezielle Systeme zur Integration in die Fassade erhältlich.

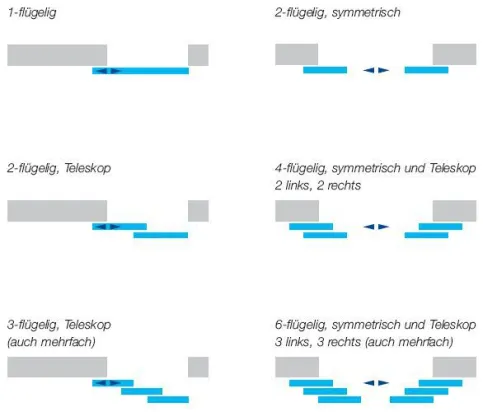

Mit den Schiebeladenbeschlägen Olymp und den passenden Montagelösungen Herakles sind einflügelige und mehrflügelige Aufteilungen möglich, ob symmetrisch, asymmetrisch oder Teleskop. Einfache Kombinationsmöglichkeiten der Montagelösungen ermöglichen architektonische Freiheit.
Beschläge „Olymp“
Olymp G/40 und Baier Olymp G/80 (für je 40 und 80 kg Flügelgewicht)
weitere Beschlagsserien bis 140 kg verfügbar
Laufschienen mit Nut für M8 Schrauben
Bodenführungen „Achill“
durchgehend oder punktuell
für alle Anwendungsgebiete individuelle Lösungen, beispielsweise Fensterbänke, Fassaden, Terrassen etc.
Montagelösungen „Herakles“ - Baier Herakles CS
Profilsystem bestehend aus Träger und Abdeckblende mit Seitendeckel zur einfachen und optisch ansprechenden Montage von Schiebeläden
1-, 2- und 3-spurig (50 mm, 100 mm, 150 mm Ausladung), weitere möglich
Verstärkungsrippen für maximale Lasten
Elektrokabel-Verlegung im Profil
Montagelösungen „Herakles“ - Baier Herakles GS
spezielle, verstärkte Laufschienen für weiten Abstand der Befestigungspunkte
Konsolen zur einfachen, verstellbaren Montage mit Gewindestangen oder WDVS-Zubehör
mit optionaler Verblendung
keine Begrenzung und keine Vorgabe an Spuraufteilung und -abstand
unproblematisch auch bei unebenem Montageuntergrund wie Naturstein, Klinker oder Holzverschalung
Spezielle Systeme
zur Integration in die Fassade
Sonderkonstruktionen
Antriebstechnik und Elektroniksteuerung
Durch ständige Weiterentwicklung der Antriebstechnik, ist Baier in der Lage, aus verschiedenen Komponenten das passende Steuerungssystem zu konfigurieren. Die Bedienelemente lassen sich frei an der Wand platzieren, eine Funkfernsteuerung ermöglicht die Bedienung aus jeder Lage.
Die eigens für den Schiebeladen entwickelte Elektroniksteuerung mit Trafo und Bedienfeld wird als kompakte, integrierte Schalter-Trafo-Einheit geliefert. Sie passt in eine Unterputzdose.
Der Anschluss von Zusatzgeräten wie Funkfernsteuerungen, Licht- Regen- und Windsensoren sowie externen Tastern ist ohne Weiteres möglich.

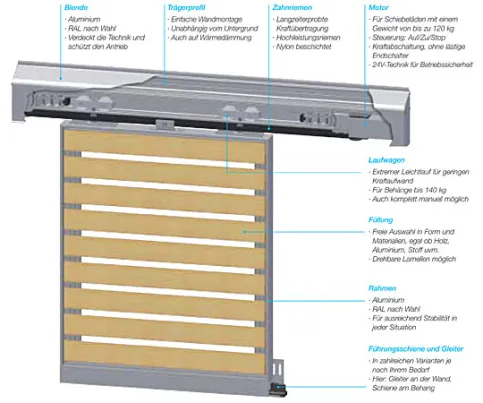

Antriebe und Mitnehmer „Prometheus“
24 Volt Gleichstrommotor mit passender Steuerung und Zubehör
Kraftübertragung durch Zahnriemen, Stahlstrang mit PU-Mantel und Nylongewebe
Kleine Einbaugrößen: Steuerung passt mit Trafo in Unterputzdose
Motorgehäuse: 45 x 45 x 140 mm
Steuerung mit Kraftabschaltung und Softstopp:
kein lästiges Einstellen von Endschaltern
automatisches Einlernen
ansteuerbar mit potentialfreiem Kontakt
Anschlussmöglichkeit an BUS-System
Läden / Schiebeladenbehänge
Baier liefert Schiebeläden vom günstigen, standardisierten Behang über das exklusive Schiebeladen-Modell bis hin zur individuellen Sonderanfertigung.
Material für Läden und Behänge
Holz
Aluminium-Lamellen
Alublechen
Stoffen und
Streckmetallen
Verbund-Faserplatten
bedrucktes Glas
Modelle aus Aluminium in RAL nach Wahl oder DB beschichtet bzw. eloxiert. Viele weitere Farb- und Sondertöne sind lieferbar, für Küstennähe voranodisiert. Alle Holzsorten können auf Wunsch mit Lasuren, Ölen oder Lacken vorbehandelt geliefert werden.
Umfassende Informationen im Prospekt Baier Schiebeläden.

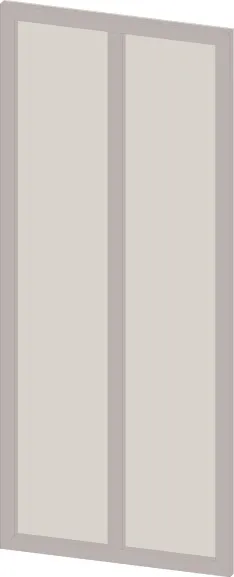

Glasschiebeladen
Glasschiebeladen

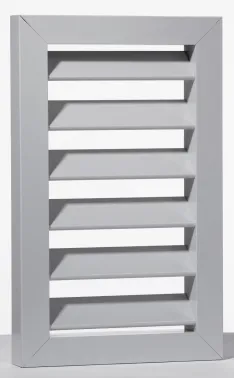

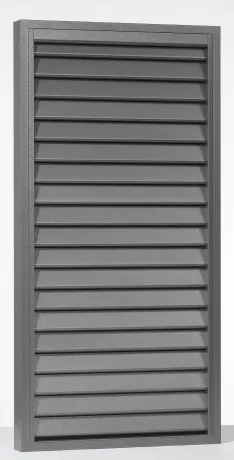

Modell Sydney
Schiebeladen Modell Sydney
Rahmen
Rechteckrohr nach Wahl
Füllung
Aluminiumlamellen in verschiedenen Abmessungen, eingelassen oder verschraubt mit den Rahmen
Besonderheit
schlanker Rahmen ideal bei mehreren Flügeln
Lamellenabstand und Abmessung frei wählbar
Modell Lissabon
Schiebeladen Modell Lissabon
Rahmen
Oben und unten Rechteckrohr nach Wahl, seitlich flach nach Wahl
Füllung
Aluminiumlamellen in verschiedenen Abmessungen verschraubt mit den Rahmen
Besonderheit
Lamellenabstand und Abmessung frei wählbar
flache Rahmenansicht
Modell Florenz
Schiebeladen Modell Florenz
Rahmen
stranggepresstes Aluminiumprofil, ca. 45/48 mm mit Halteleiste für Lamellen
Füllung
Lamellen aus Holz oder Aluminium
Besonderheit
stabiles Rahmenprofil
Windlastprüfung nach DIN13659 durch ift-Rosenheim
einfaches Austauschen der Füllung
drehbare Lamellen möglich

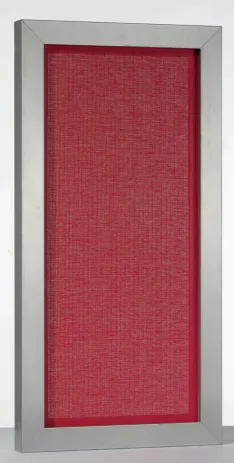

Modell Verona
Schiebeladen Modell Verona
Rahmen
stranggepresstes Aluminiumprofil, ca. 45/48 mm mit Glasleisten und ggfs. Spannrahmen und Gummi
Füllung
flächige Bespannung: Streckmetall, Stoff, Blech etc.
flächige Tafel: Faser- oder Holzplatten, bedrucktes Glas, Sandwichpanele etc
x
Besonderheit
stabiles Rahmenprofil
einfaches Austauschen der Füllung

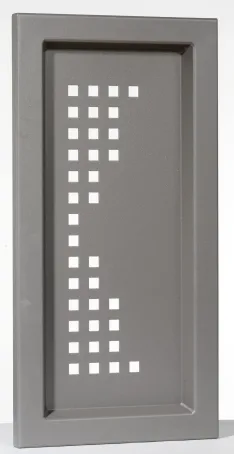

Modell NewYork
Schiebeladen Modell NewYork
Rahmen und Füllung
gekantetes Aluminiumblech mit glatter Ansicht
alternativ mit zusätzlicher optischer Falz Muster nach Wahl (Lochungen, Bohrungen, Logo etc.)
Besonderheit
keine Schrauben oder Verarbeitungsrückstände sichtbar
stabil, dennoch leicht im Gewicht
optische Gestaltungsmöglichkeit durch Wahl der Lochungen und Bohrungen

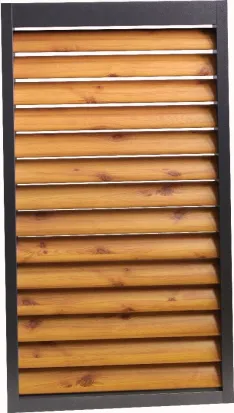

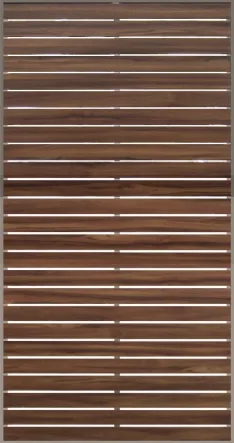

Modell Freiburg
Schiebeladen Modell Freiburg
Rahmen
Strangpresstes Aluminiumprofil, ca. 39/41 mm
Füllung
Holzleisten in wählbarer Dimension (Bsp. Trapezform), auch mit Aluminiumlamelle lieferbar
Besonderheit
Lamellenabstand und Abmessung frei wählbar
In verschiedenen Holzarten lieferbar
Schmale Rahmenansicht
Leichter, pflegearmer Rahmen dank Aluminiumprof

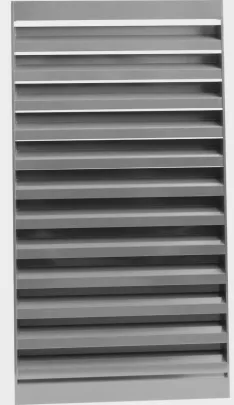

Modell Walldorf
Schiebeladen Modell Walldorf
Rahmen
Stranggepresstes Aluminiumprofil 20 / 46 mm, rechteckig oder mit integrierter Bodenführung 25 / 45 mm
Füllung
Aluminiumprofil 50 / 13 mm, ellipsenförmig
Besonderheit
Lamellen ellipsenförmig, Rhombus- oder z-förmig
Modell Salzburg
Schiebeladen Modell Salzburg
Rahmen
Aluminium- oder Holzfries ca. 70/30 mm
Füllung
traditionelle Lamellen, Tafel- oder Bretterfüllung
x
Besonderheit
klassische Optik mit breiten Friesen, kombinierbar mit traditionellen Klappläden
optional mit drehbaren Lamellen
auch in Aluminium Holzdekor lieferbar

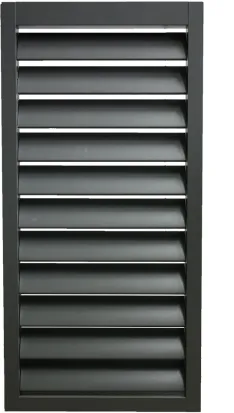

Modell Frankfurt
Schiebeladen Modell Frankfurt
Rahmen
Stranggepresstes Aluminiumprofil 29 / 60 mm, rechteckig oder mit integrierter Bodenführung x
Füllung
Aluminiumprofil 53 / 38 mm, Z-förmig
Besonderheiten
Lamellen ellipsenförmig, Rhombus- oder z-förmig
wie Walldorf, kann aber größer gebaut werden durch hohe Bautiefe

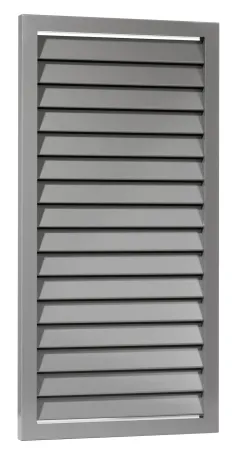

Modell Erlangen
Schiebeladen Modell Erlangen
Rahmen
Stranggepresstes Aluminiumprofil 30 / 60 mm, rechteckig oder mit integrierter Bodenführung
Füllung
Aluminiumprofil 70 / 19 mm, ellipsenförmig
Besonderheiten
Lamellen ellipsenförmig, trapez- oder z-förmig
die Lamellen sind drehbar, manuell oder elektrisch
Modell Kaiserslautern
Schiebeladen Modell Kaiserslautern
Rahmen
Stranggepresstes Aluminiumprofil 50 / 30 mm, rechteckig
Füllung
Fassadenplatte Hochdrucklaminat 8 mm, beidseitig Uni-Dekor
Besonderheiten
Rahmenprofile auf Gehrung geschnitten und mittels Eckwinkeln verpresst und verklebt
Füllung frontseitig mit farbigen Nieten befestigt

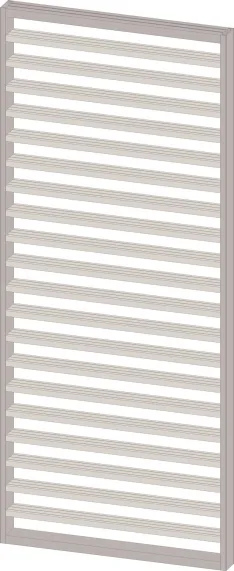

Modell Ditzingen
Schiebeladen Modell Ditzingen
Rahmen
Stranggepresstes Aluminiumprofil 20 / 80 mm, rechteckig
Füllung
Stranggepresstes Aluminiumprofil 79 / 20 mm, rechteckig
Besonderheiten
Sonderfarben und Strukturen lieferbar
evtl. nicht alle B-H/Verhältnisse möglich
Referenzen

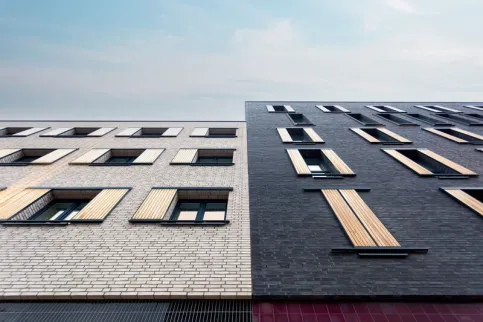

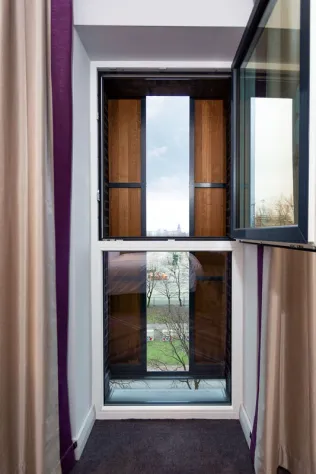

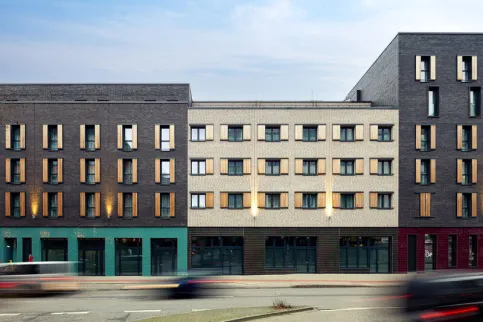

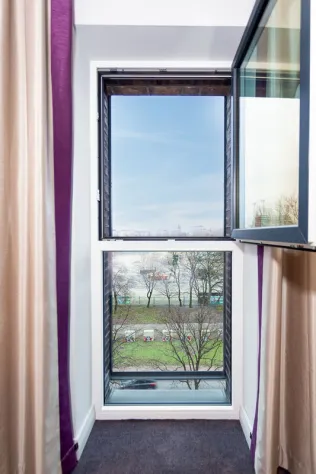

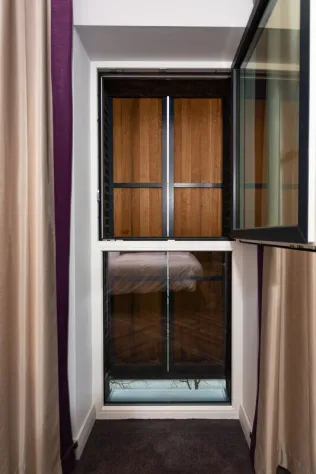

Hölzerne Schiebeläden, Hotel am Dom, Hamburg
Das Hotel sollte sich außen wie innen in die kulturelle Vielfalt dieses besonderen Hamburger Stadtteils einfügen und sich am St. Pauli Code orientieren. Dieser fordert eine heterogene und kleinteilige Architektur. Maßgebliches und abwechslungsreiches Element stellen hierbei die hölzernen Schiebeläden dar, durch die das massive Gebäude, seine kleinteilige und interessante Struktur erhält. Das Gebäude wurde an den straßenseitigen Fassaden mit 121 Schiebeladenanlagen ausgestattet. 16 der Schiebeläden sind als Sicht- und Sonnenschutz verschiebbar, die restlichen 105 feststehenden Anlagen dienen der Gestaltung der Fassade. Ein innenliegender Sonnenschutz in den Hotelzimmern sorgt für die Verdunkelung der Räume.

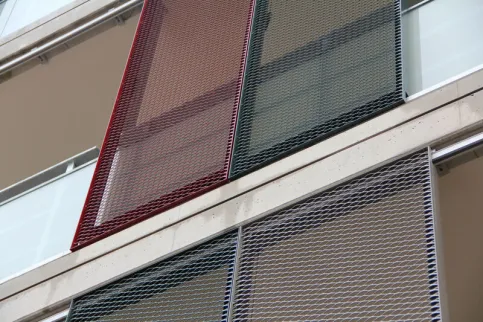

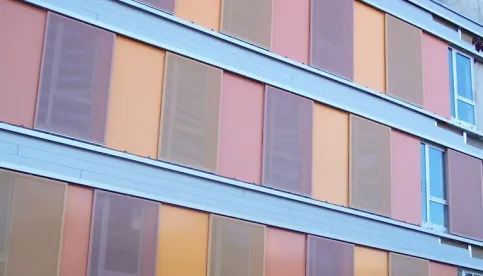

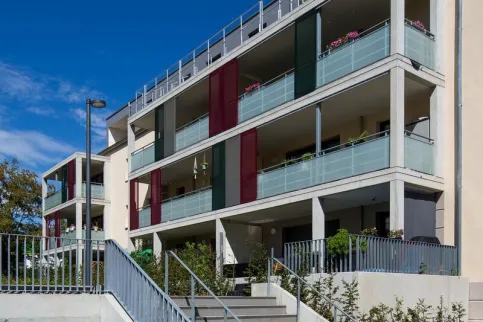

Schiebeläden als Sicht- und Sonnenschutz, Wohnquartier Hallschlag

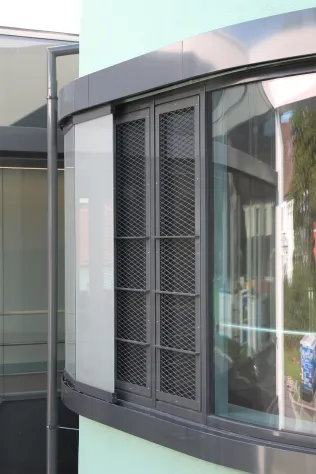

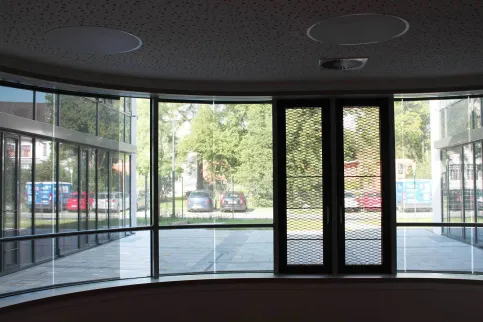

Dank der Schiebeläden werden die unterschiedlichen und verputzten Gebäude trotz ihrer heterogenen Gestalt zu einer Einheit. Durch das feine Maschennetz des Streckmetallgitters dringt auch bei geschlossenem Zustand noch ein angenehmes Licht auf den Balkon, sodass sich die Bewohner auch dank des semitransparenten Glasgeländers nicht abgeschottet fühlen. Füllungen aus Lochblech bieten diverse gestalterische Variationsmöglichkeiten an.

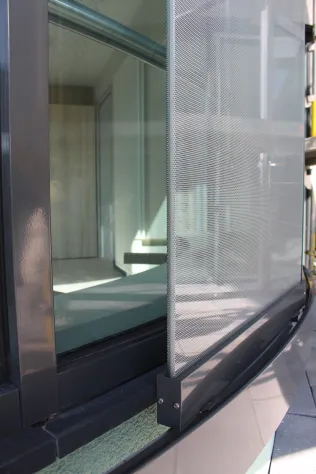

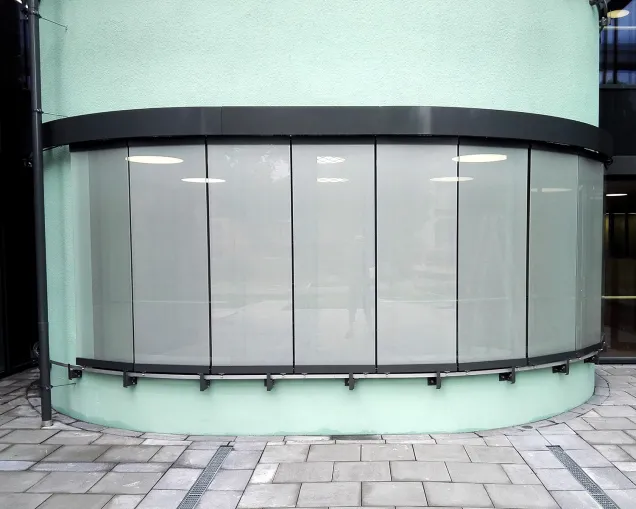

Glasschiebeläden
Weiße Glasschiebeläden aus VSG-Glas in Kombination mit einer Punktrasterfolie sorgen für einen blendfreien Sichtschutz bei gleichzeitigem Ausblick. Weißglas brilliert durch eine hohe Lichtdurchlässigkeit, das durchscheinende Licht wirkt rein und farbneutral. mit dem lichtdurchlässigen Baustoff

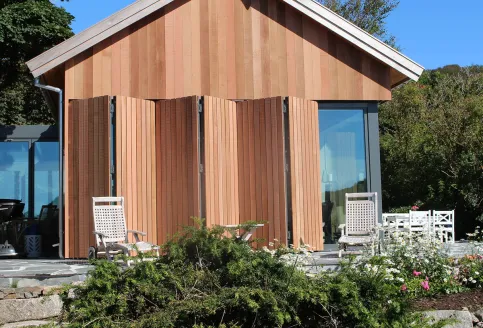

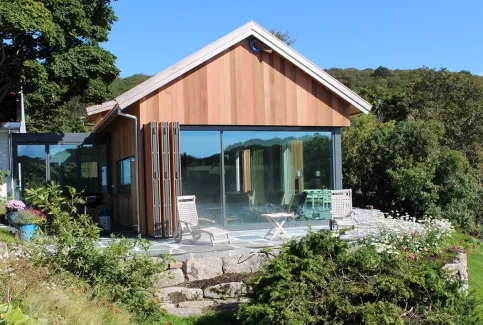

Schiebefaltanlage Premium 70 an den Norwegischen Schären

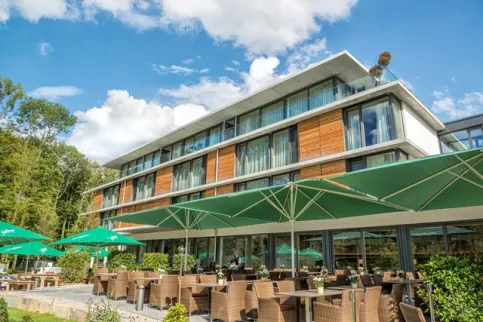

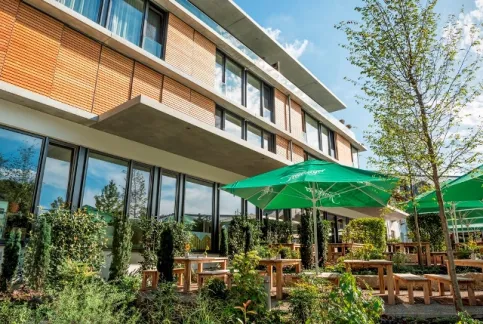

Gesundheitsresort Freiburg

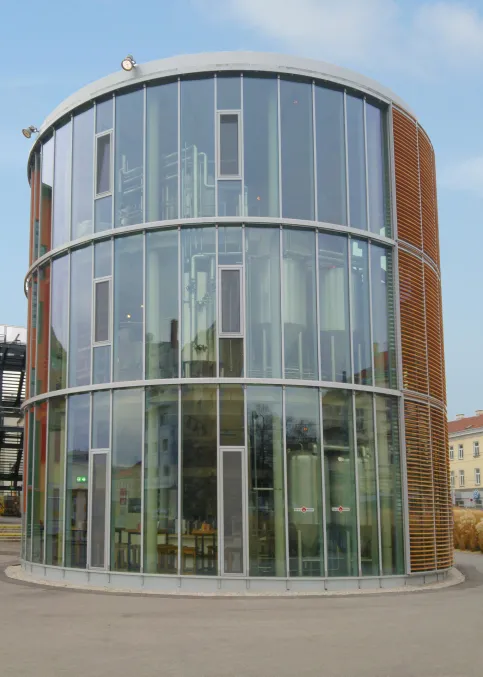

Handwerk im Brauwerk Wien
