Türbändsystem „PIVOTA® FX”
Verdeckt liegendes Türbandsystem für überfälzte Türen
Mit der„PIVOTA® FX”-Serie bietet BaSys eine verdeckt liegende Bandlösung für überfälzte Türen, die einen Öffnungswinkel von 180° zulässt. Die Türbänder der Systeme „PIVOTA® FX1” und „FX2” sind in drei Belastungsklassen erhältlich:
„PIVOTA® FX1 100 3-D” für überfälzte Türen bis 120 kg Gewicht,
„PIVOTA® FX1 150 3-D” für überfälzte Türen bis 160 kg Gewicht und
„PIVOTA® FX2 80 3-D” für überfälzte Türen bis 80 kg Gewicht mit Standard-Türblattgeometrie.
Mit dem „PIVOTA® FX2 80 3-D” ist es erstmals möglich, eine Standardtür mit 40 mm Blattstärke mit einem verdeckt liegenden Band auszustatten.

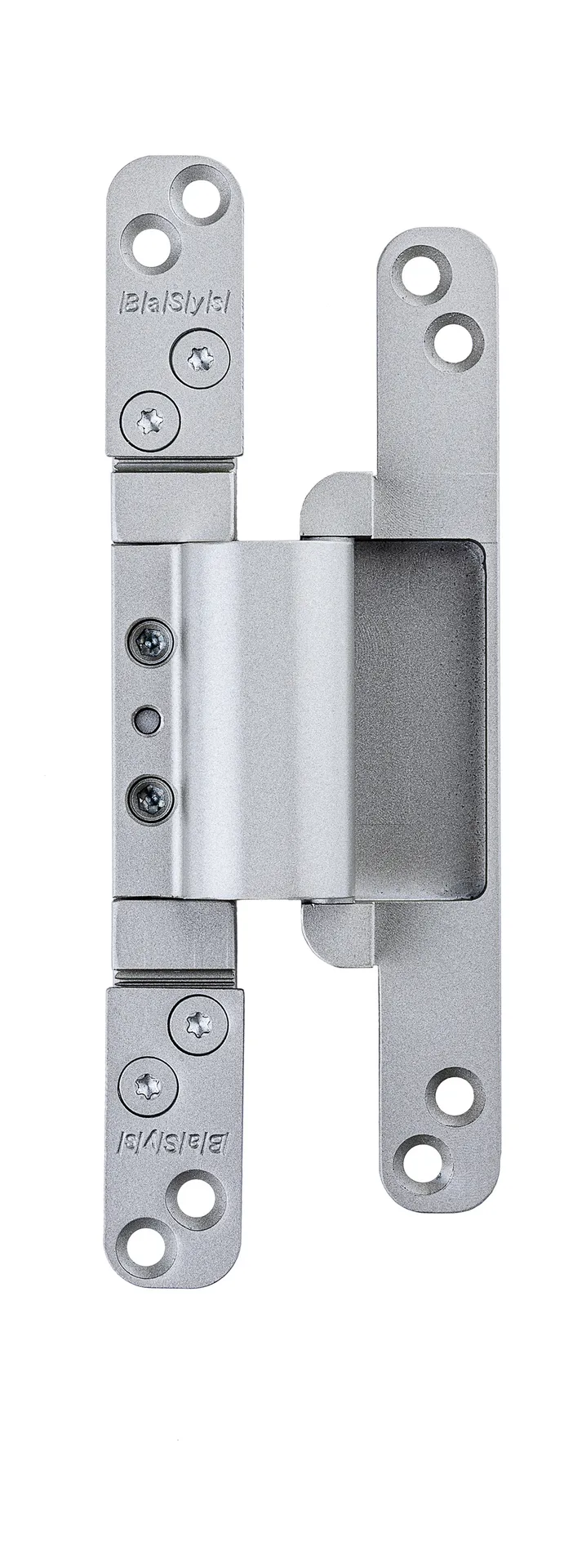

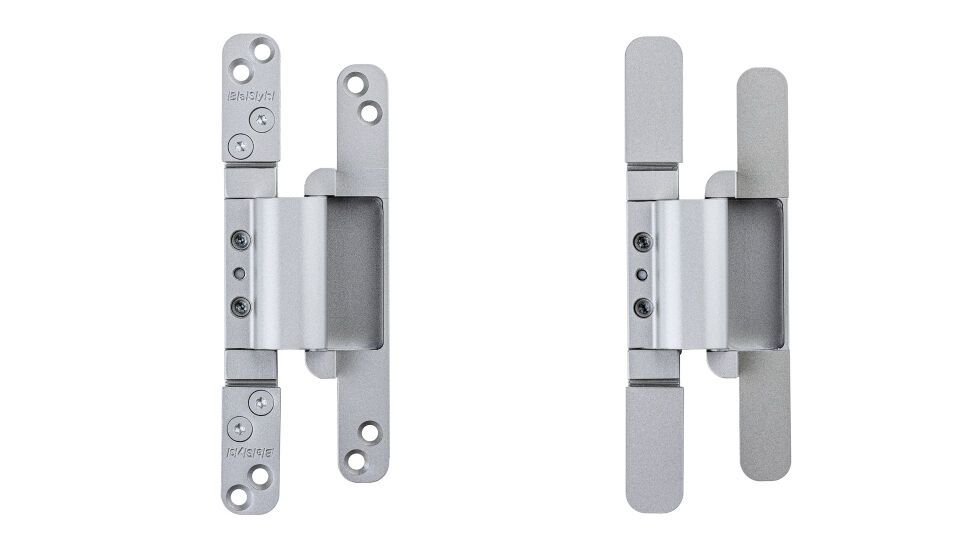

Das Bild auf der linken Seite (Copyright: BaSys) zeigt die neue Version des für überfälzte Innentüren entwickelten „PIVOTA® FX2 80 3-D”: Das Flügelteil fällt nun wesentlich kleiner aus. BaSys verlagerte die seitliche Falzluftjustierung ins Zargenteil des Bandes.
Technische Merkmale

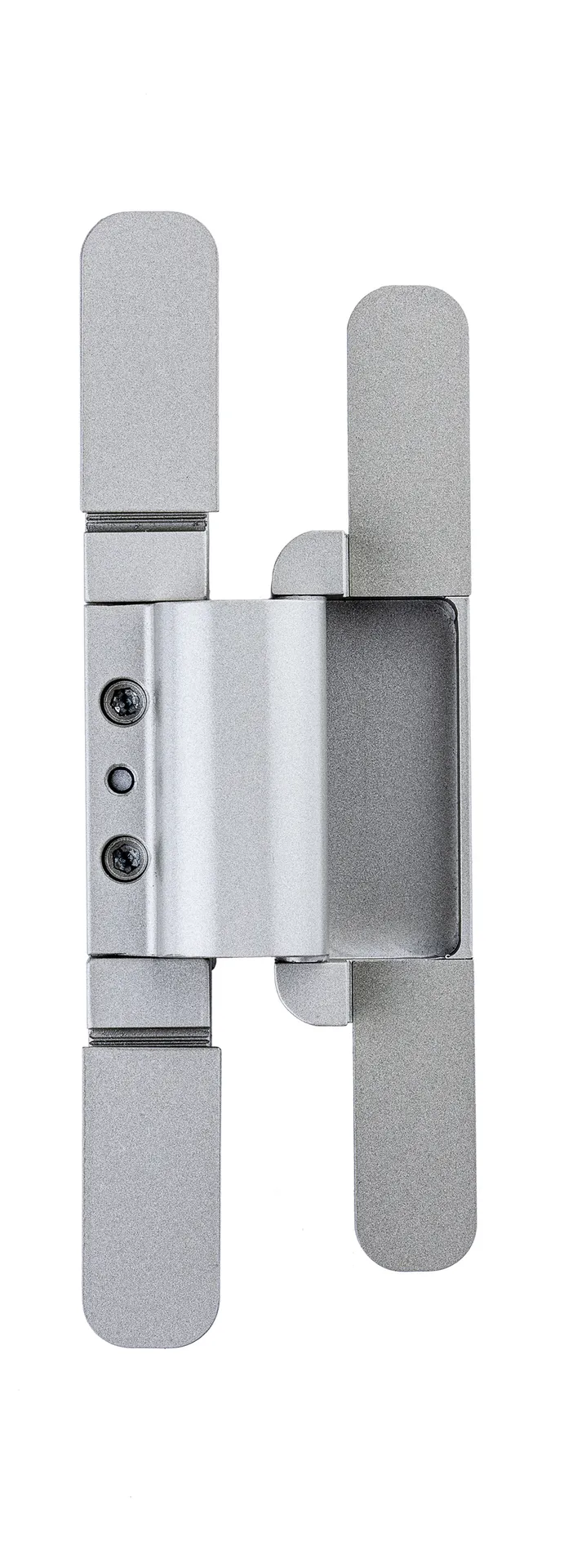

Puristische Optik beim neuen „PIVOTA® FX2 80 3-D”: Magnetisch gehaltene Abdeckplatten verdecken die Schraubenbereiche bei dem verdeckt liegenden Band für gefälzte Normtüren im Innenbereich. Foto: BaSys
Konstruktion
Die Bandkörper des „PIVOTA® FX2 80 3-D” sind speziell auf die Maßverhältnisse von Normfalztüren ausgelegt. Ein stabiles Gelenk mit wartungsfreier Lagerung sorgt für eine kippsichere Funktion des Bandes.
Bei den Bändern „PIVOTA® FX1 100 3-D” bzw „150 3-D” nehmen waagerecht liegende Achsen die Führungskräfte auf. Das Gelenk ist als Vier-Arm-Gelenk geflechtartig verzahnt und damit auch bei hoher Belastung sicher gegen Verwindung oder Verkippung. Die senkrechte Verbindung der Führungskolben mit den Gelenk-Armen mit einem Fünf-Achsen-Gelenk ist für eine wartungsfreie Dauerfunktion ausgelegt.
Material
Als Material kommen massiver Stahl oder Aluminium zum Einsatz. Standard-Oberflächen sind Velour vernickelt, Alu-Look F1, Edelstahl-Look, RAL 9005 und weitere Standard-Farbtöne; auf Anfrage auch galvanische Oberflächen.
Justierung
„PIVOTA® FX1” und „FX2” Türbänder sind dreidimensional verstellbar. Klemmplatten mit Verzahnung bewirken eine lastunabhängige Verstellung der Türhöhe und des seitlichen Anpressdrucks gegen die Dichtung. Die Falzluft wird mittels der Justierspindeln im Türteil eingestellt.
Weitere Informationen: „PIVOTA® FX”-Broschüre
Tür geschlossen: Von außen kaum sichtbar ist das Türband in Zarge und Tür eingelassen.
Tür 90° geöffnet: Durch den Bewegungsablauf wird die hintere Türkante geringfügig von der Zargenkante abgehoben.
Tür 180° geöffnet: Die komplette Öffnung gestattet freien Durchgang ohne jegliche Einschränkung.
Hintergrundinformation: Türbänder
