BEMO Unterkonstruktionen und Unterkonstruktionslösungen
Die richtige Unterkonstruktion bildet die Grundlage für eine perfekte Gebäudehülle – sie ist die Verbindung zwischen der Außenhaut und der primären Tragkonstruktion. Sie unterstützt die Formgebung des Gebäudes. Die Anforderungen sind dabei vielfältig: parallel verlaufend, schräg, gebogen, verwunden, über 2 Achsen gekrümmt, Toleranzen ausgleichend und im Idealfall wärmebrückenfrei.
Die patentierten BEMO-Unterkonstruktionen ermöglichen eine passgenaue und hochwertige Ausführung von Metall-Eindeckungen. Dazu gehören auch komplizierte Gebäudeformen und größere Bau-Toleranzen von tragenden Konstruktionen. Die Vorplanung in 3D – häufig auf Basis eines 3D-Scans der realen Bausituation – ermöglicht die exakte Vorplanung und die wirtschaftliche Vormontage in der Werkstatt.
BEMO Haltersysteme

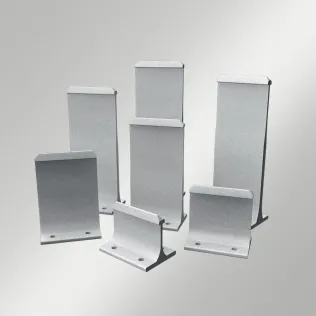

Halter aus Aluminium
Die freie Gleitbewegung der Stehfalzbahnen bei temperaturbedingter Längenänderung ist eine der wichtigsten Eigenschaften eines BEMO Stehfalz-Daches. Die BEMO Aluminiumhalter sind durch ihre abgerundeten Ecken speziell für optimales Gleitverhalten konzipiert. Die BEMO Thermokappen TK 5 und TK 15 am Fuß des Halters angebracht, sorgen für eine thermische Entkoppelung.
Hohe Tragfähigkeit
Gute Gleitbewegung der Stehfalzbahnen auf dem Halter
Thermisch entkoppelt durch die Thermokappen

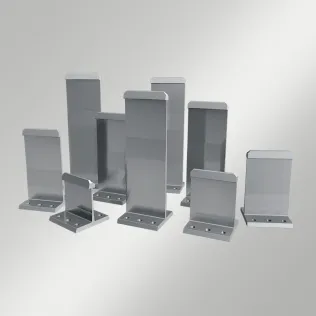

Halter aus glasfaserverstärktem Kunststoff (GFK)
Die Halter aus glasfaserverstärktem Kunststoff sind frei von hochwärmeleitenden Bestandteilen und damit vollständig wärmebrückenfrei. Im Ergebnis verringert sich die Dämmstoffdicke bei gleichem effektiven U-Wert erheblich. Die Halter sind brandgeprüft und haben alle Tests in Bezug auf Frostverhalten und Feuchteeinwirkung erfolgreich bestanden. Sie zeichnen sich durch eine hohe Steifigkeit und eine sehr gute Tragfähigkeit aus.
Hohe Tragfähigkeit
Sehr gute Gleitbewegung der Stehfalzbahnen
Vollständig wärmebrückenfrei

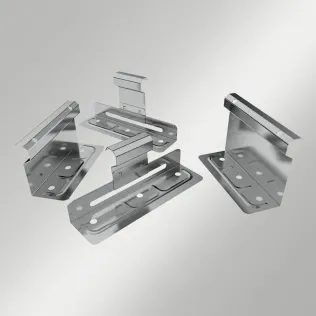

BEMO Hafte
Mit der BEMO-Hafte gelingt es schnell ein industrielles Stehfalzdach zu verlegen. Die Hafte hat einen speziell entwickelten Langschiebebereich, um auch Bahnenlängen bis zu 24 m an einem Stück montieren zu können.
Die BEMO-Hafte ist mit einer Höhe von 65 mm und 50 mm lieferbar. Sehr gute Auszugswerte ermöglichen einen Befestigungsabstand von bis zu 990 mm.
Gute Auszugswerte für vergleichbar hohe Halterabstände
Gute Gleitbewegung der Stehfalzbahnen durch den Schiebe-Bereich
BEMO Unterkonstruktionen

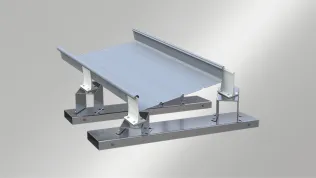

BEMO-FLEX
Die patentierte BEMO-FLEX Unterkonstruktion ermöglicht eine passgenaue und hochwertige Ausführung von Metall-Eindeckungen auch bei komplizierten Gebäudeformen und bei größeren Bautoleranzen in der Konstruktion. BEMO-FLEX ist eine segmentierte Unterkonstruktion. Das System ist äußerst montagefreundlich. Sie ermöglicht es, in einfachen Arbeitsschritten eine dreidimensionale Außenhaut zu gestalten und dabei auch große Konstruktionstoleranzen auszugleichen.
Die Kombination moderner „Computational Design“-Planungsmethodik mit einer Vermessung der vorhandenen Konstruktion macht BEMO-FLEX überall und für alle BEMO Bekleidungsprofile in Dach und Fassade einsetzbar. Die unteren U-Profile des FLEX-SYSTEMS werden nach statischen Vorgaben montiert. Die Montageposition der U-Profile wird in einem 3D-Scan erfasst. Daraus werden die notwendige Position und Höhe jedes BEMO-Halters abgeleitet. Die obere U-Schiene wird dann zusammen mit den Positionierungswinkeln in der Werkstatt vormontiert und abschließend auf die untere U-Schiene verschraubt.
Durch entsprechende Gestaltung der Unterkonstruktion können auch sehr hohe Toleranzen ausgeglichen oder neue Gebäudeformen gestaltet werden.
hohe Tragfähigkeit des Systems
hohe Passgenauigkeit durch 3D-Aufmaß und –Planung
wirtschaftliche Werkstattfertigung
einfache Montage

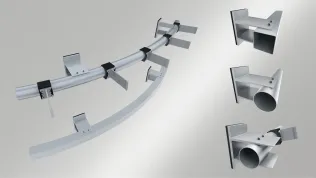

BEMO-DOME
Die BEMO-DOME Unterkonstruktion bietet für zylindrische oder über zwei Achsen gekrümmte Gebäudeformen eine hoch flexible Unterkonstruktionslösung. Die Bekleidungsmöglichkeiten reichen von metallischen Trapez-und Wellprofilen bis hin zu konischen oder in freier Form verlaufenden BEMO-MONRO Bahnen. Das standardisierte System besteht immer aus den gleichen Komponenten und variiert je nach Ausführung zwischen runden und eckigen Rohren sowie unterschiedlichen Haltern. Die Befestigung der Unterkonstruktion ist auf sämtlichen Untergründen möglich und bietet einen Toleranzausgleich von +/- 45 mm.
Die Unterkonstruktion ist geeignet für hinterlüftete oder unbelüftete Wandaufbauten. Für eine bestmögliche Oberfläche der Metallprofile wird bei diesem Unterkonstruktionssystem der Einsatz eines 3D Scans als Vor-Ort-Aufmaß und die BEMO-Ausführungsplanung in 3D empfohlen..
Einsatzbereiche:
Stadienfassaden
Silo-Gebäude
ovale Türme (wie z.B. Faulbehälter)
Übergangsbereich von Dächern in Fassaden
