Versickerung & Retention | BIRCO effiziente Speichersysteme

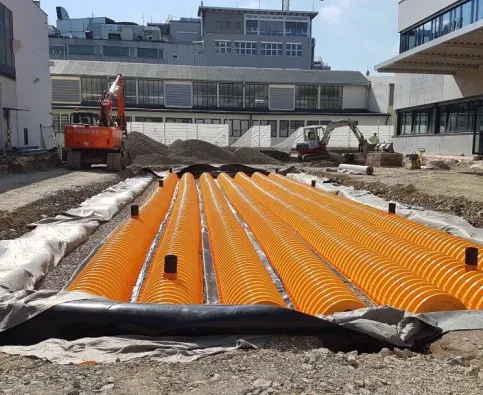

BIRCO Rigolentunnel von StormTech®
Mit BIRCO Rigolentunneln von StormTech® können auch extreme Wassermengen durch Starkregen unterirdisch zwischengespeichert und anschließend ins Grundwasser versickert werden. Neben dezentraler Versickerung kann das System zur Rückhaltung bei unterdimensionierten Kanalisationen eingesetzt werden.
Die lastabtragende Konstruktion eignet sich für dauerhafte Schwerlastbefahrung und die Stapelbarkeit für einfache Logistik und wenig Platzbedarf auf der Baustelle. Durch leichte Bauteile ist der Einbau problemlos, da keine Montagearbeiten oder Verbinder benötigt werden. Einfache Wartung und Reinigung durch leichten Zugang sind weitere Vorteile.
Eine optionale Leistungssteigerung ist durch die Ergänzung eines Schachtes (BIRCO Hydropoint®) oder die Regenwasserbehandlungsanlagen BIRCOpur (Sedimentation & Filtration) oder zu erreichen.
BIRCO Rigolentunnel von StormTech® sind in vier verschiedenen Größen verfügbar und bieten damit eine flexible Planung für jeden Anwendungsfall. Dabei kommen die kleineren Tunnel bei Flächen mit viel Platz, die größeren Tunnel mit weniger Bauteilen bei geringen Platz zum Einsatz. BIRCO Rigolentunnel von StormTech® gehört bei BIRCO in die Rubrik Wasserbewirtschaftung (Versickerung & Retention).

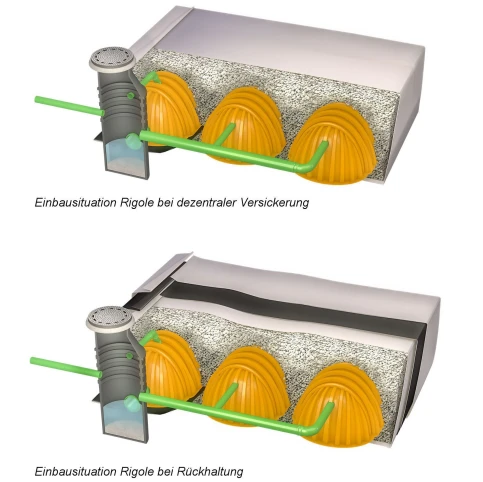

Retentionssystem mit gedrosseltem Ablauf
Technische Details
Aus Polypropylen (PP)
Mit DIBt-Zulassung (Nr. Z-42.1-525)
Bemessung nach Bedingungen des Arbeitsblattes DWA-A138 und Merkblattes ATV-DVWK-M 153
Im Spritzgussverfahren hergestellt
Lastabtragende Gewölbekonstruktion SLW 60
Hohe Standsicherheit/Stabilität
Geringes Gewicht
Entlastung der Kanalnetze
Einfache Reinigung und Wartung durch freien Zugang
Höheres Retentionsvolumen als herkömmliche Kiesrigolen und Muldensysteme

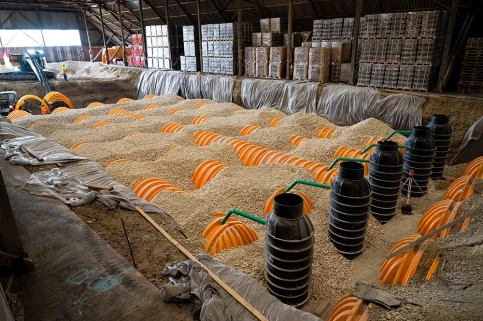

BIRCO Rigolentunnel von StormTech® – Anwendungsbesipiel
Einsatzbereiche
Städtebau, Industriebau, Flughafen, Hafen
Ergänzung zu Mulden und belebter Bodenzone
Parkplätze, die auch von LKWs befahren werden (z.B. Supermärkte, Speditionen)
Dezentrale Versickerung oder Rückhaltung bei unterdimensionierten Kanalnetzen
Gebiete mit hohen Grundwasserständen durch kleine Bauhöhen

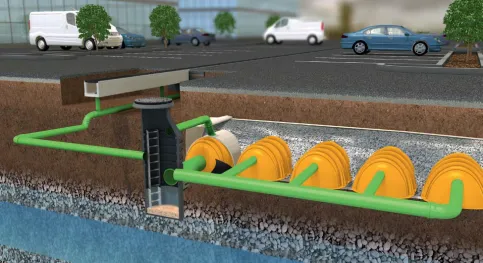

BIRCO Rigolentunnel - Unterirdisches System mit DIBt-Zulassung
Lieferprogramm
BIRCO Rigolentunnel von StormTech® SC-310
BIRCO Rigolentunnel von StormTech® SC-740
BIRCO Rigolentunnel von StormTech® MC-3500
BIRCO Rigolentunnel von StormTech® MC-4500
Weitere Informationen zu BIRCO Rigolentunnel von StormTech®
Services & Tools: Einbauanleitung BIRCO Rigolentunnel von StormTech®

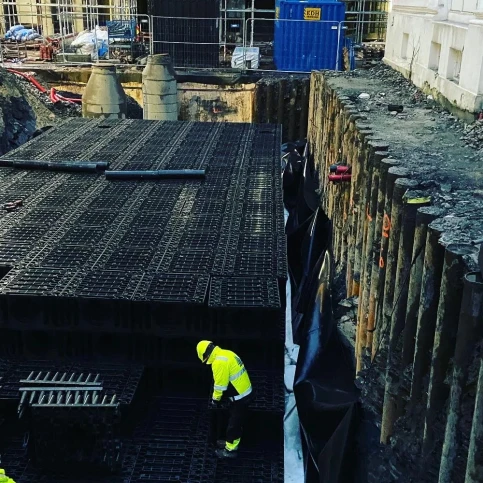

BIRCOrainblock - Das Baukastensystem für großes Speichervolumen
BIRCOrainblock® bietet immenses unterirdisches Volumen und maximale Belastbarkeit durch eine spezielle Holmenkonstruktion. Die Module sind konstruktiv belastbar bis SLW 60 und dennoch platzsparend bei Transport und Lagerung. Der Spül-/Sedimentationskanal mit einem Durchmesser von 400 mm bietet optimale Reinigungsbedingungen. Sedimente werden im Kanal aufgefangen und können von dort einfach und schnell in den gewünschten Sandfang gespült werden. So wird auch das Einfahren von Spül- bzw. Wartungsfahrzeugen mit Kamera in den Speicher erleichtert.
Gleich zwei Möglichkeiten der Inspektion stehen Ihnen beim BIRCOrainblock® zur Verfügung. Steigrohre/Schächte lassen sich im gewünschten Durchmesser ganz einfach über Grundelemente mit integrierter Bohrung und Anschlussadapter anschließen. Die gebräuchlichsten Größen sind 450 mm bzw. 670 mm. Anschlussadapter gibt es für alle auf dem Markt bekannten Fabrikate. Der Inspekionstunnel ermöglicht die vollständige Sichtung des Speichers mittels Kamera. Da er die gleiche Höhe wie der Speicher selbst aufweist, ist er zudem begehbar. Damit erhält man den vollen Zugang bis zum „Boden“ des Speichers. Bei schweren Belastungen in Kombination mit Speicherhöhen von mehr als 1,5 m stehen 25 mm starke Seitenwandgitter zur Verfügung. Diese Gitter werden einfach zu einer „Wand“ zusammengesetzt und mittels Clips verbunden. Bei extremen Belastungen von > 60 t/m2 und Speicherhöhen von mehr als 1,5 m können als Alternative verstärkte Seitenwandgitter mit einer Stärke von 50 bzw. 100 mm einsetzen. Neben dem mehr an Sicherheit erweitern sie das Speichervolumen nochmals.

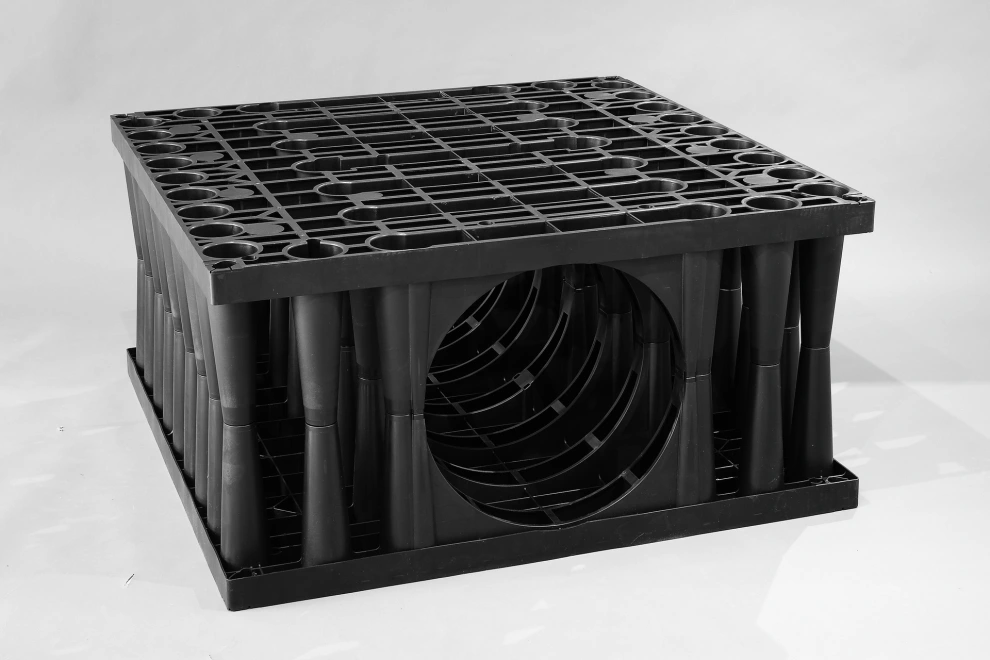

BIRCOrainblock®
Technische Details
Polypropylen (PP) mit einer Lebensdauer von mehr als 50 Jahren
Im Spritzgussverfahren hergestellt
Speicherkoeffizient von 0,96
Komplettes Baukastensystem in modularer Bauweise
Schnelle und einfache Montage
Stapelbar – leichter Transport und platzsparende Lagerung
Dauerhaft schwerlastbefahrbar SLW60
Optimale Spülbarkeit / Zugang durch integrierten Spül-/Sedimentationskanal
DIBt-Zulassung beantragt
10-lagiger Einbau möglich

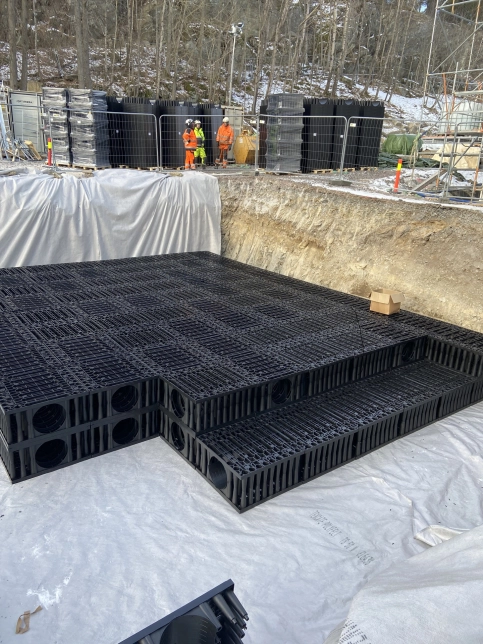

BIRCOrainblock®
Einsatzbereiche
Freiflächen
Parkplätze
Wohngebiete
Industrie- und Gewerbegebiete
Logistik- und Speditionshöfe
Containerumschlagplätze
Weitere Informationen: BIRCOrainblock®
Services & Tools: Einbauanleitung BIRCOrainblock®
