Duschrinnen und Punktentwässerungen
BLANKE DIBA-LINE 2.0

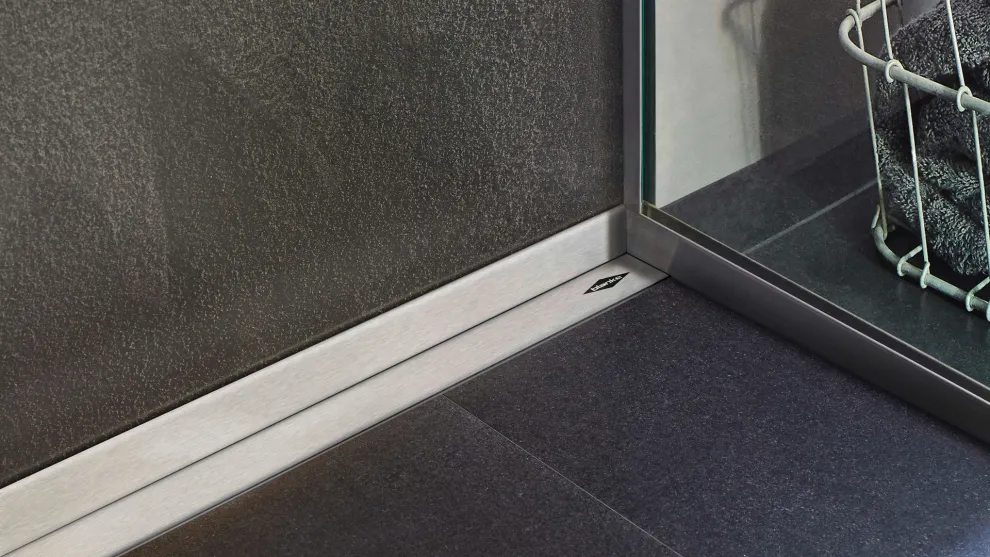

BLANKE DIBA-LINE 2.0, Edelstahl gebürstet
Die BLANKE DIBA-LINE 2.0 ist eine pflegeleichte Linienentwässerung mit werkseitig aufgebrachtem BLANKE DIBA-Abdichtungsflansch, welcher durch Konterverklebung doppelte Sicherheit bei der Abdichtung bietet. Mit einer sehr geringen Aufbauhöhe von 54 mm eignet sich die neue Linienentwässerung aus Edelstahl besonders bei geringen Konstruktionshöhen, z.B. in der Sanierung. Der Anschlussstutzen (DN 40 bei 54 mm Aufbauhöhe) zur Aufnahme von Abflussrohren mit Steckmuffensystem ist bereits integriert, die Rinne mit Anschlussmöglichkeit DN 50 ist in der Höhe 72 mm erhältlich. Der einteilige Siphon lässt sich schnell, einfach und sicher einbauen. Die BLANKE DIBA-LINE 2.0 hat eine besonders hohe Entwässerungsleistung von 37 l/min (0,61 l/s) und bietet somit ein breites Einsatzgebiet – z. B. auch in Kombination mit Regenduschen. Standardmäßig wird ein Installationsblock aus EPS mitgeliefert, der neben der zusätzlichen Wärme- und Schalldämmung auch eine einfache Ausführung durch den Fliesenleger garantiert.
BLANKE DIBA-LINE 2.0, glanzverchromt

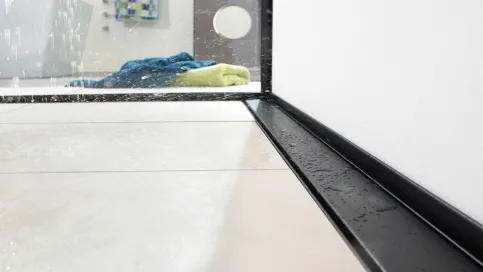

BLANKE DIBA-LINE 2.0, mattschwarz
Besonderheiten
Doppelte Sicherheit durch Konterverklebung des werkseitigen Abdichtungsflanschs
Normgerechte zweite Entwässerungsebene gemäß DIN 18534
Mehr Einsatzmöglichkeiten durch verbesserte Ablaufleistung
Einfacher und sicherer Einbau durch den integrierten Ablaufstutzen
Einfache Reinigung durch entnehmbaren, einteiligen Siphon
Unterschiedlichste Rostabdeckungen mit vielen Oberflächen verfügbar
System-Bestandteil des bauaufsichtlich geprüften Abdichtungs-Systems BLANKE DIBA

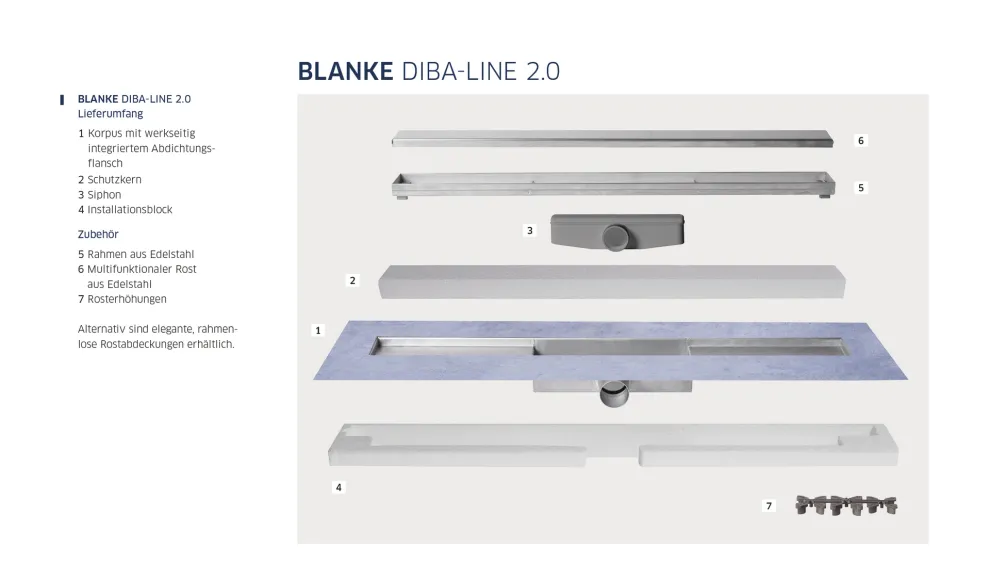

BLANKE DIBA-LINE 2.0 Lieferumfang

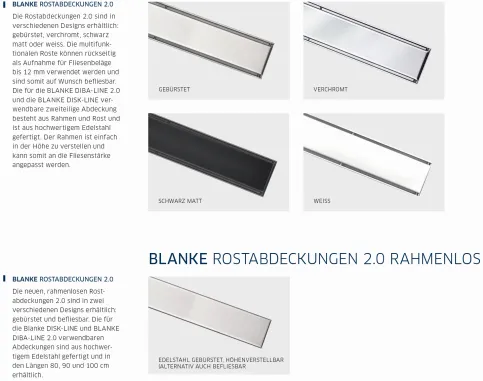

BLANKE DIBA-LINE 2.0: Rostabdeckungen
Technische Daten
Einbauhöhe:
54 mm exkl. Fliesenstärke
72 mm exkl. Fliesenstärke
Längen: 600 mm, 700 mm, 800 mm, 900 mm, 1000 mm, 1100 mm, 1200 mm
Sperrwasserhöhe:
30 mm (bei 54 mm Höhe)
50 mm (bei 72 mm Höhe)
Anschlussstutzen:
DN 40 (bei 54 mm Höhe)
DN 50 mm (bei 72 mm Höhe)
Ablaufleistung: 37 l/min (0,61 l/s)
Rostabdeckungen: Mit Rahmen (Edelstahl gebürstet, Edelstahl glanzverchromt, Edelstahl schwarzmatt, Edelstahl weißmatt oder jeweils befliesbar), rahmenlos, rahmenlos befliesbar
Material:
Korpus: Edelstahl gebeizt, V2A (1.4301)
Siphon: PP
Rostabdeckungsstützen: ABS
BLANKE DIBA: Polyäthylen / Vliesgewebe
Installationsblock: EPS
BLANKE DIBA-LINE EC

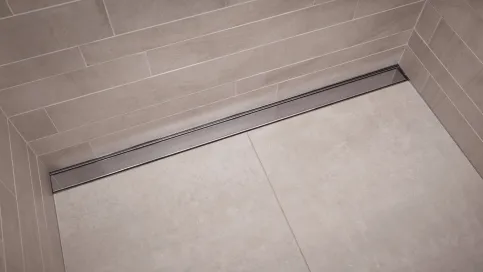

BLANKE DIBA-LINE EC befliest
Die Linienentwässerung BLANKE DIBA-LINE EC überzeugt durch ihre einzigartige Ablauftechnik ohne Siphon, wodurch sie leicht zu reinigen ist und auch ohne Sperrwasser funktioniert. Eine dünne Silikonklappe dient dauerhaft als Geruchsverschluss. Dadurch bleibt die EC-Serie auch bei längerer Nichtnutzung – z.B. in Ferienwohnungen oder in Hotels – zum Abwasserrohr verschlossen. Der multifunktionale Rost ermöglicht die Gestaltung in Edelstahl und lässt sich für eine unauffällige Optik befliesen. Wie auch bei anderen Blanke Linienentwässerungen ist die Abdichtungsbahn integriert und die Blanke Abdichtungsbahn-Systeme können einfach und sicher angearbeitet werden. Raffinierte Helfer wie der EPS-Installationsblock und ein höhenverstellbarer Edelstahlrost erleichtern dabei den Einbau.

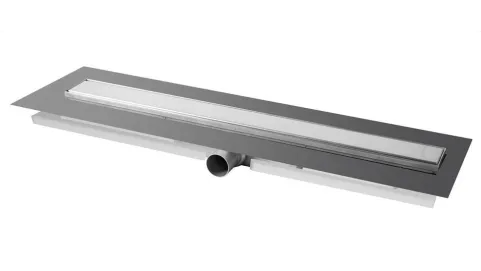

BLANKE DIBA-LINE EC Membrane
Besonderheiten
Multifunktionaler, höhenverstellbarer Rost (Edelstahl/befliesbar) für eine edle und unauffällige Optik
Normgerechte zweite Entwässerungsebene gemäß DIN 18534
Sperrwasserloses System – keine Geruchsbelästigung durch verdunstendes Sperrwasser
Integrierte Abdichtungsbahn und EPS-Installations- und Schutzblock für höchste Sicherheit

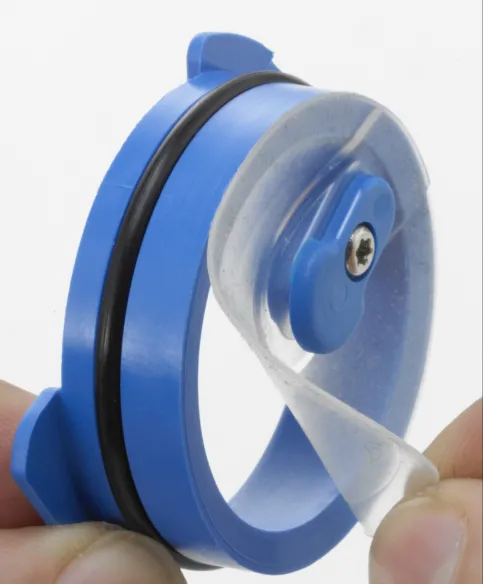

BLANKE DIBA-LINE EC Ablaufverschluss
Technische Daten
Einbauhöhe: 70 mm exkl. Fliesenstärke
Längen: 700 mm, 800 mm, 900 mm, 1000 mm, 1200 mm
Rostbreite: 29 mm
Anschlussstutzen: DN 50 mm
Ablaufleistung: 30 – 36 l/min (0,5 – 0,6 l/s), je nach Fliesenhöhe
Rostabdeckungen: Edelstahl, auf Wunsch befliesbar
Material:
Korpus: Edelstahl
Rostabdeckung: Edelstahl
Rostaufnahme: ABS
BLANKE DIBA: Polyäthylen / Vliesgewebe
Installationsblock: EPS
BLANKE DIBA-LINE EC unbefliest
BLANKE DIBA-LINE SL

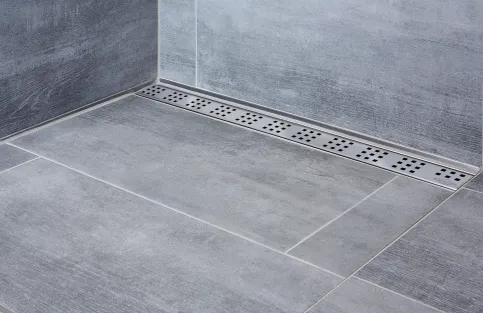

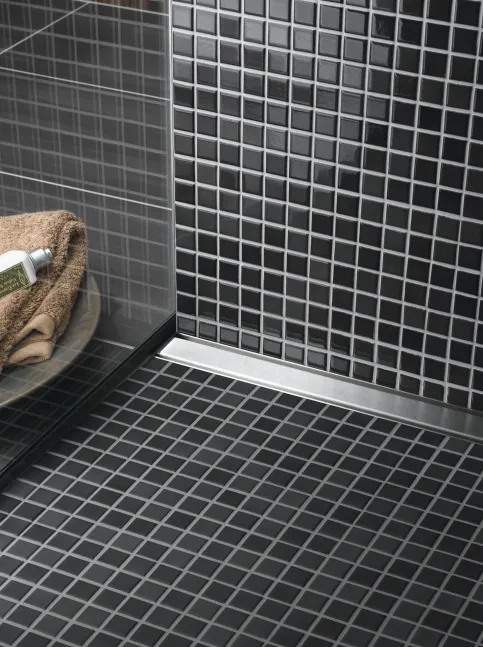

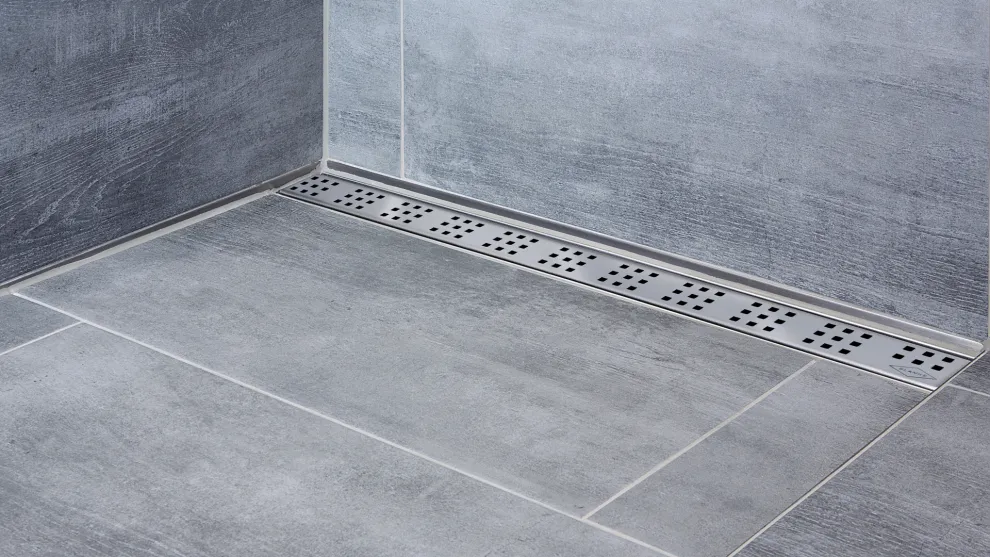

BLANKE DIBA-LINE SL eingebaut
Die BLANKE DIBA-LINE SL ist eine dünnschichtige Linienentwässerung mit Rostabdeckung aus pflegeleichtem Edelstahl, die auf einem robusten Ablaufkörper aus Polypropylen montiert wird. Die Montage der Edelstahlrinne erfolgt variabel (je nach Einbauort um 360° drehbar) oberhalb der Verbundabdichtung. Der zur Rinne gehörende Ablaufkörper für den waagerechten Einbau ist zum Anschluss an die Gebäudeentwässerung mit einem Anschlussstutzen DN 40 ausgestattet. Die Aufbauhöhe ist von 62 – 108 mm durch den variabel kürzbaren Aufsatzstutzen möglich. Der Aufsatzstutzen ist mit einem werkseitig integrierten DIBA-Abdichtungsflansch zur leichten und normgerechten Anbindung an die Verbundabdichtung ausgestattet. Der im Estrich verbaute Siphon ermöglicht aufgrund der Konstruktion eine schnelle Entwässerung.

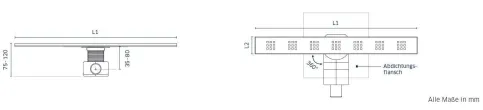

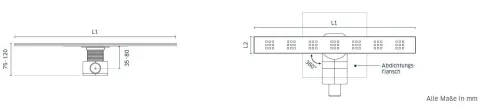

BLANKE DIBA-LINE SL: Technische Zeichnung
Besonderheiten
Flexible Aufbauhöhe von 62 bis 108 mm
Leichte Reinigung
Höchste Sicherheit durch werkseitig integrierten BLANKE DIBA-Abdichtungsflansch und zweite Entwässerungsebene
An Fliesenbelag in der Höhe anpassbar

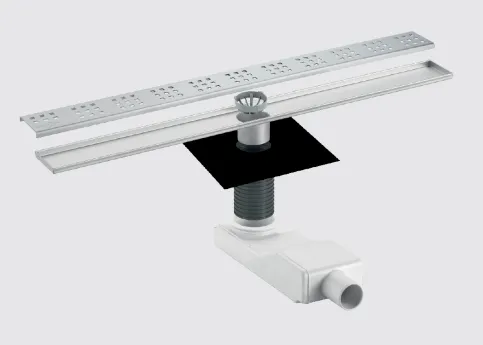

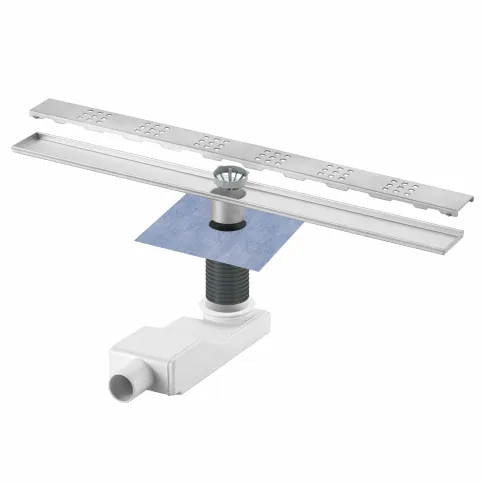

BLANKE DIBA-LINE SL ausgebaut
Technische Daten
Einbauhöhe: 54 mm – 108 mm exkl. Fliesenstärke
Längen: 700 mm, 800 mm, 900 mm, 1000 mm
Rostbreite: 64 mm
Sperrwasserhöhe: 28 mm
Anschlussstutzen: DN 40
Ablaufleistung: 24 l/min (0,4 l/s)
Belastungsklasse: K3 gemäß DIN EN 1253-1
Material:
Korpus: Edelstahl
Rostabdeckung: Edelstahl
Ablaufkörper/Siphon: PP
BLANKE DIBA: Polyäthylen / Vliesgewebe
BLANKE DIBA-CUBE
BLANKE DIBA-CUBE verbaut
Das elegante Punktentwässerungssystem BLANKE DIBA-CUBE eignet sich aufgrund einkürzbarem Ablaufgehäuse für Einbauhöhen von 54 – 90 mm bei DN 40 und 65 – 100 mm bei DN 50 (zzgl. Belag) für bodengleiche Duschen. Versehen mit einem Dichtgummi mit werkseitig verbundenem Dichtvlies und höhenverstellbarem Rahmen (8 – 18 mm) ist BLANKE DIBA-CUBE zusätzlich mit einer integrierten, zweiten Entwässerungsebene ausgestattet. Mit variablem Siphon für eine Sperrwasserhöhe bis max. 50 mm inkl. Designabdeckung. Ablaufleistung 30 l/min. Beide Systeme sind als waagerechte und senkrechte Ablaufvariante erhältlich.

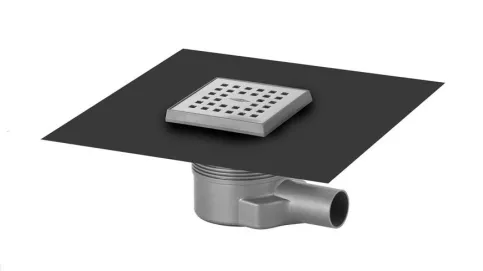

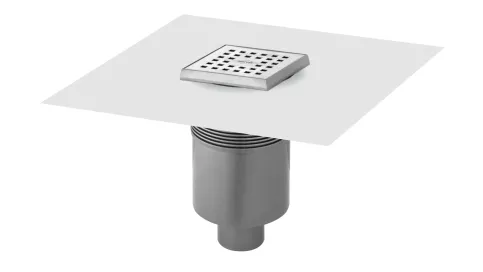

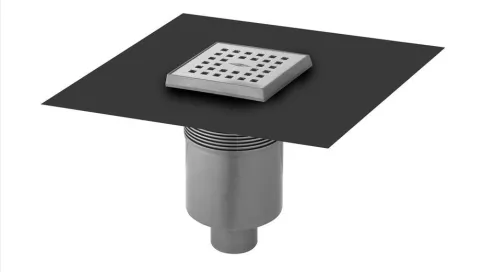

BLANKE DIBA-CUBE senkrechter Ablauf
BLANKE DIBA-CUBE waagerechter Ablauf
Besonderheiten
Dichtgummi mit integriertem Abdichtungsvlies
Optimale Anbindung an das BLANKE DIBA Abdichtungs-System
Mehr Sicherheit durch zweite Entwässerungsebene
Flexible Einbauhöhe (54 bis 90 mm oder 65 – 100 mm)
Als DN 40 und als DN 50 erhältlich
Rahmen mit Gefälleanpassung verhindert das Anschneiden der Fliesenkanten
Sicherheit beim Einbau durch Estrichschutzkappe
Integriertes Haarsieb
Elegante Optik
Technische Daten
Einbauhöhe:
54 – 90 mm exkl. Fliesenstärke (DN 40)
65 – 100 mm exkl. Fliesenstärke (DN 50)
Abmessung Korpus: 100 x 100 mm
Abmessung Rostabdeckung: 93 x 93 mm
Sperrwasserhöhe: 25 – 50 mm
Anschlussstutzen: DN 40, DN 50
Ablaufleistung: 30 l/min (0,5 l/s)
Material:
Korpus: ABS
Rostabdeckung: Edelstahl
Siphon: ABS
BLANKE DIBA: Polyäthylen / Vliesgewebe
BLANKE DISK-LINE
BLANKE DISK-LINE glanzverchromt
Die BLANKE DISK-LINE ist eine pflegeleichte Linienentwässerung aus Edelstahl mit werkseitig aufgebrachtem selbstklebendem BLANKE DISK-Abdichtungsflansch, welcher durch Konterverklebung doppelte Sicherheit bei der Abdichtung bietet. Mit einer sehr geringen Aufbauhöhe von 54 mm eignet sich die Linienentwässerung besonders bei geringen Konstruktionshöhen. Der integrierte Anschlussstutzen (DN 40 bei 54 mm Aufbauhöhe) zur Aufnahme von Abflussrohren mit Steckmuffensystem besteht aus Edelstahl. Die Rinne mit Anschlussmöglichkeit DN 50 ist in der Höhe 72 mm erhältlich. Die BLANKE DISK-LINE Linienentwässerung mit zweiter Entwässerungsebene und einer Entwässerungsleistung von 37 l/min (0,61 l/s) ist eine Komponente des selbstklebenden Abdichtungs-Systems BLANKE DISK.

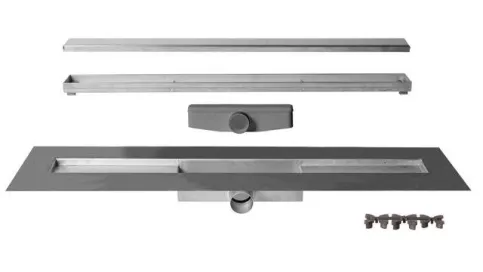

BLANKE DISK-LINE Bestandteile
Besonderheiten
Doppelte Sicherheit durch Konterverklebung des werkseitigen Abdichtungsflanschs
Normgerechte zweite Entwässerungsebene gemäß DIN 18534
Mehr Einsatzmöglichkeiten durch verbesserte Ablaufleistung
Einfacher und sicherer Einbau durch den integrierten Ablaufstutzen
Einfache Reinigung durch entnehmbaren, einteiligen Siphon
Unterschiedlichste Rostabdeckungen mit vielen Oberflächen verfügbar
System-Bestandteil des bauaufsichtlich geprüften Abdichtungs-Systems BLANKE DISK
BLANKE DISK-LINE ausgebaut
Technische Daten
Einbauhöhe:
54 mm exkl. Fliesenstärke
72 mm exkl. Fliesenstärke
Längen: 600 mm, 700 mm, 800 mm, 900 mm, 1000 mm, 1100 mm, 1200 mm
80 mm Aufbauhöhe: 1400 mm, 1500 mm, 1600 mm, 1700 mm, 1800 mm
Sperrwasserhöhe:
30 mm (bei 54 mm Höhe)
50 mm (bei 72 mm Höhe)
Anschlussstutzen:
DN 40 (bei 54 mm Höhe)
DN 50 mm (bei 72 mm Höhe)
Ablaufleistung: 37 l/min (0,61 l/s)
BLANKE DISK-LINE : Rostabdeckungen
Rostabdeckungen: Mit Rahmen (Edelstahl gebürstet, Edelstahl glanzverchromt, Edelstahl schwarzmatt, Edelstahl weißmatt oder jeweils befliesbar), rahmenlos, rahmenlos befliesbar
Material:
Korpus: Edelstahl gebeizt, V2A (1.4301)
Siphon: PP
Rostabdeckungsstützen: ABS
BLANKE DIBA: Polyolefinschaum, Synthesekautschukkleber
Installationsblock: EPS
BLANKE DISK-LINE SL

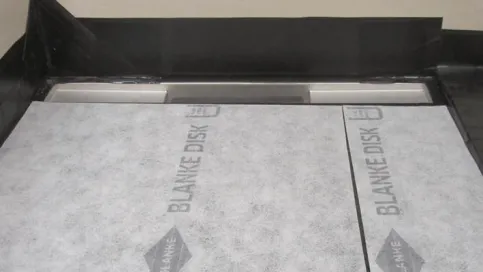

BLANKE DISK-LINE SL eingebaut
Die BLANKE DISK-LINE SL ist eine dünnschichtige Linienentwässerung mit Rostabdeckung aus pflegeleichtem Edelstahl, die auf einem robusten Ablaufkörper aus Polypropylen montiert wird. Die Montage der Edelstahlrinne erfolgt variabel (je nach Einbauort um 360° drehbar) oberhalb der Verbundabdichtung. Der zur Rinne gehörende Ablaufkörper für den waagerechten Einbau ist zum Anschluss an die Gebäudeentwässerung mit einem Anschlussstutzen DN 40 ausgestattet. Die Aufbauhöhe ist von 62 – 108 mm durch den variabel kürzbaren Aufsatzstutzen möglich. Der Aufsatzstutzen ist mit einem werkseitig integrierten selbstklebenden DISK-Abdichtungsflansch zur leichten und normgerechten Anbindung an die Verbundabdichtung ausgestattet. Der im Estrich verbaute Siphon ermöglicht aufgrund der Konstruktion eine schnelle Entwässerung.
BLANKE DISK-LINE SL: Technische Zeichnung
Besonderheiten
Flexible Aufbauhöhe von 62 bis 108 mm
Leichte Reinigung
Höchste Sicherheit durch werkseitig integrierten BLANKE DISK-Abdichtungsflansch und zweite Entwässerungsebene
An Fliesenbelag in der Höhe anpassbar
BLANKE DISK-LINE SL ausgebaut
Technische Daten
Einbauhöhe: 54 mm – 108 mm exkl. Fliesenstärke
Längen: 700 mm, 800 mm, 900 mm, 1000 mm
Rostbreite: 64 mm
Sperrwasserhöhe: 28 mm
Anschlussstutzen: DN 40
Ablaufleistung: 24 l/min (0,4 l/s)
Belastungsklasse: K3 gemäß DIN EN 1253-1
Material:
Korpus: Edelstahl
Rostabdeckung: Edelstahl
Ablaufkörper/Siphon: PP
BLANKE DISK: Polyolefinschaum, Synthesekautschukkleber
BLANKE DISK-CUBE

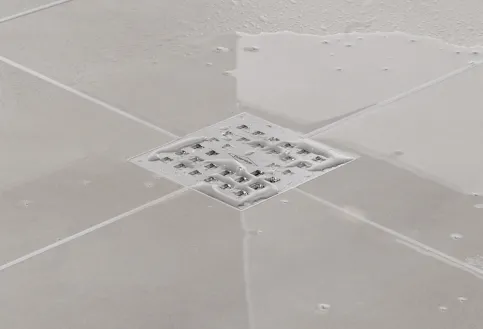

BLANKE DISK-CUBE verbaut
Das elegante Punktentwässerungssystem BLANKE DISK-CUBE eignet sich dank einkürzbarem Ablaufgehäuse für Einbauhöhen von 54 – 90 mm bei DN 40 und 65 – 100 mm bei DN 50 (zzgl. Belag) perfekt für bodengleiche Duschen. Versehen mit einem Dichtgummi mit werkseitig verbundenem Dichtvlies und höhenverstellbarem Rahmen (8 – 18 mm) ist BLANKE DISK-CUBE zusätzlich mit einer integrierten, zweiten Entwässerungsebene ausgestattet. Mit variablem Siphon für eine Sperrwasserhöhe bis max. 50 mm inkl. Designabdeckung. Ablaufleistung 30 l/min. Beide Systeme sind als waagerechte und senkrechte Ablaufvariante erhältlich.
BLANKE DISK-CUBE senkrecht
BLANKE DISK-CUBE waagerecht
Besonderheiten
Dichtgummi mit integriertem Abdichtungsvlies
Optimale Anbindung an das BLANKE DISK Abdichtungs-System
Mehr Sicherheit durch zweite Entwässerungsebene
Flexible Einbauhöhe (54 bis 90 mm oder 65 – 100 mm)
Als DN 40 und als DN 50 erhältlich
Rahmen mit Gefälleanpassung verhindert das Anschneiden der Fliesenkanten
Sicherheit beim Einbau durch Estrichschutzkappe
Integriertes Haarsieb
Elegante Optik
Technische Daten
Einbauhöhe:
54 – 90 mm exkl. Fliesenstärke (DN 40)
65 – 100 mm exkl. Fliesenstärke (DN 50)
Abmessung Korpus: 100 x 100 mm
Abmessung Rostabdeckung: 93 x 93 mm
Sperrwasserhöhe: 25 - 50 mm
Anschlussstutzen: DN 40, DN 50
Ablaufleistung: 30 l/min (0,5 l/s)
Material:
Korpus: ABS
Rostabdeckung: Edelstahl
Siphon: ABS
BLANKE DISK: Polyolefinschaum, Synthesekautschukkleber
