Produktübersicht

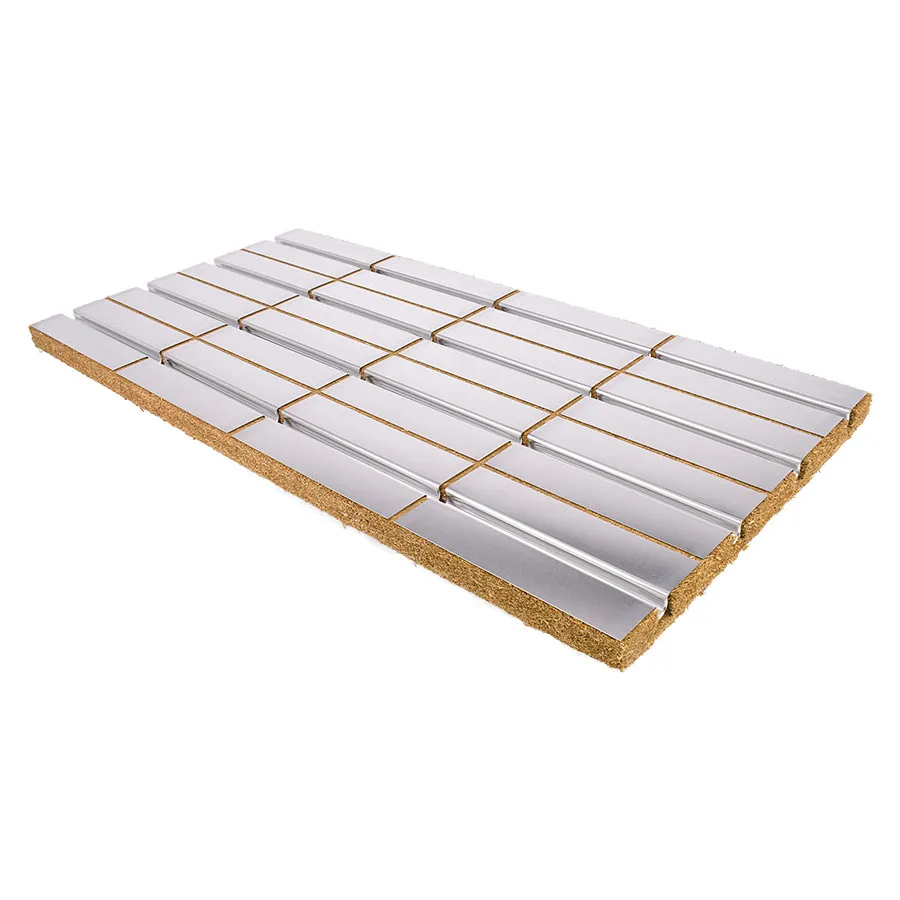

BLANKE PERMATOP NATURE
BLANKE PERMATOP NATURE ist ein wassergeführtes ökologisches Flächenheiz- und Kühlsystem mit einer Systemplatte aus Stroh. Die Systemplatte mit werkseitig aufgebrachtem Aluminiumleitblech wird mit einem hochwertigen Metallverbundrohr komplettiert. Mit einer Aufbauhöhe von 35 mm samt integrierter Entkopplung ist dieses Trockenbausystem für den Neubau und auch für die Sanierung bestens geeignet. Durch die Trockenbauweise sind eine schnelle Montage und kurze Trocknungszeiten gewährleistet, außerdem wird auf Estrich verzichtet, wodurch eine beachtliche Menge CO2 eingespart wird.
Stroh als Systemplatte?

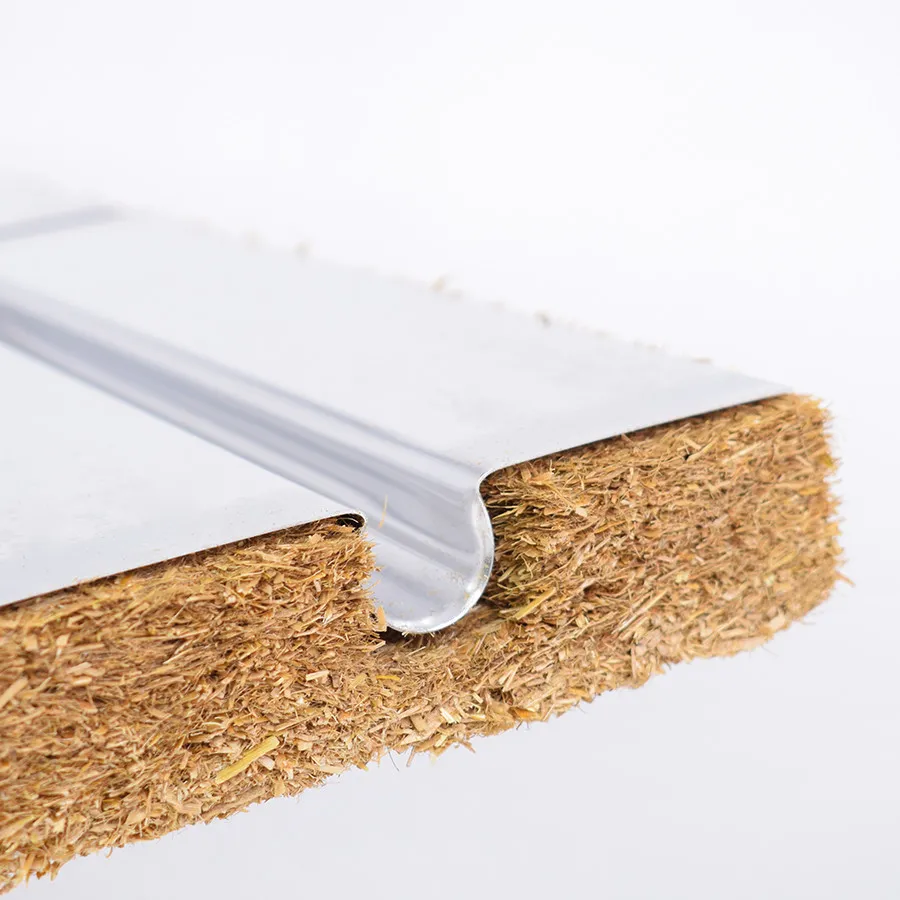

Das Material bietet herausragende Eigenschaften. Der schnell nachwachsende Rohstoff ist aus regionaler Landwirtschaft verfügbar. Dadurch kommt es zu keiner Einschränkung in anderen Bereichen, wie beispielsweise einer Konkurrenz gegenüber der Anbaufläche für Lebensmittel. Stroh beweist höchste Nachhaltigkeit auch durch seine Trenn- und Recyclebarkeit. Als integraler Teil einer Flächenheizung/Flächenkühlung trägt das Material zu bestmöglichem Komfort bei.

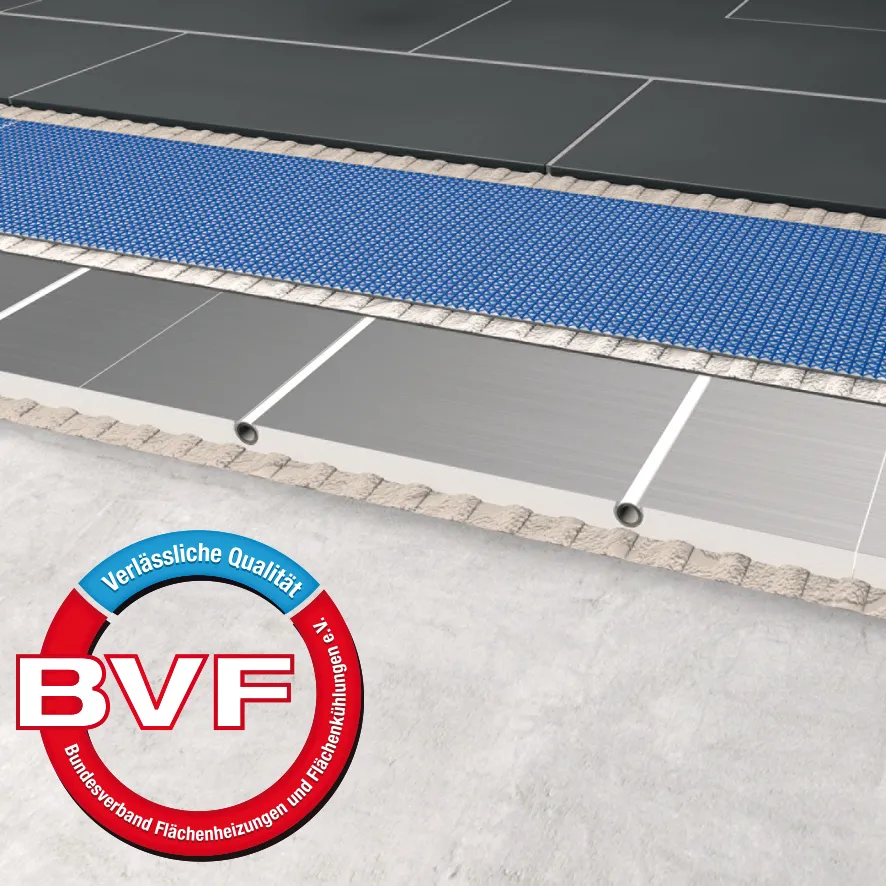

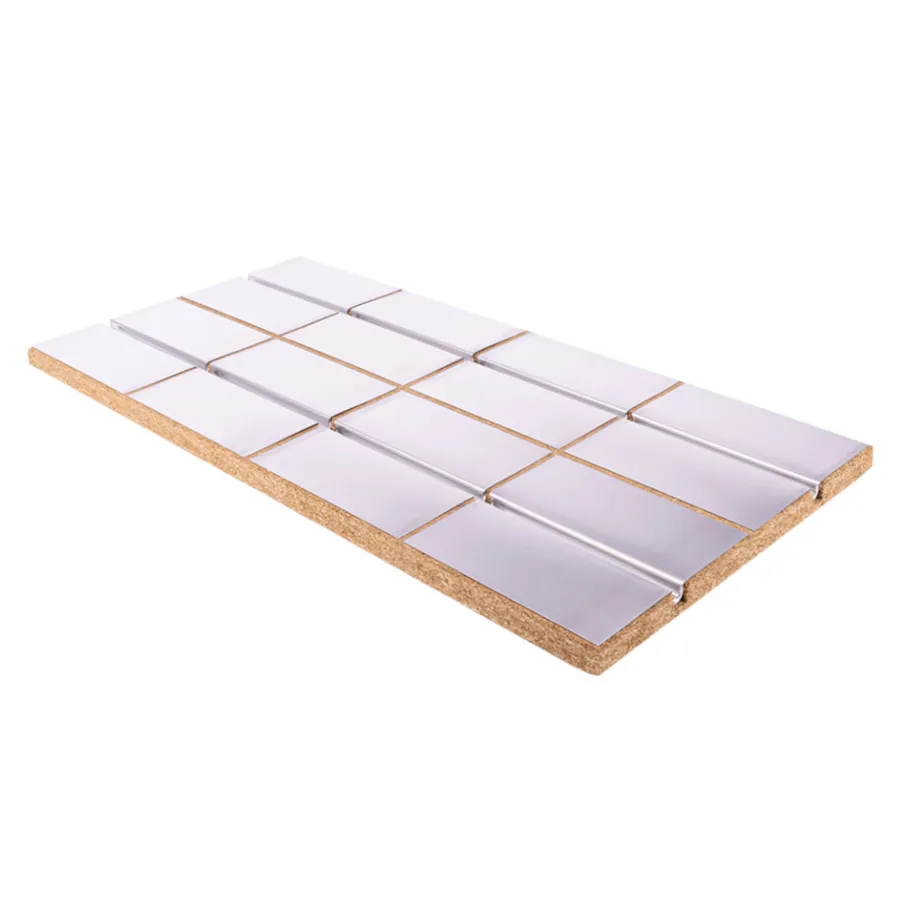

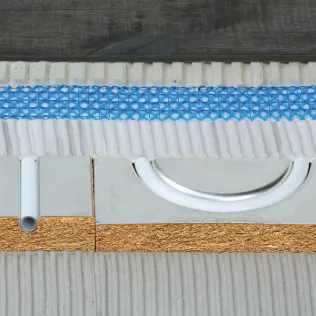

PERMATOP NATURE SYSTEMAUFBAU
Besonderheiten:
Komfortabel und energieeffizient durch schnelle Regelbarkeit
Systemplatte aus nachwachsenden Rohstoffen
Lösungen für Neubau & Sanierung mit geringen Aufbauhöhen
Kurze Bauzeiten durch Trockenbauweise
Durch Trockenbauweise wird kein zementärer Estrich eingebracht, dadurch nennenswerte Einsparung des klimaschädlichen CO2
Systemkomponenten
GERADEELEMENT VA 12,5cm
GERADEELEMENT VA 25cm

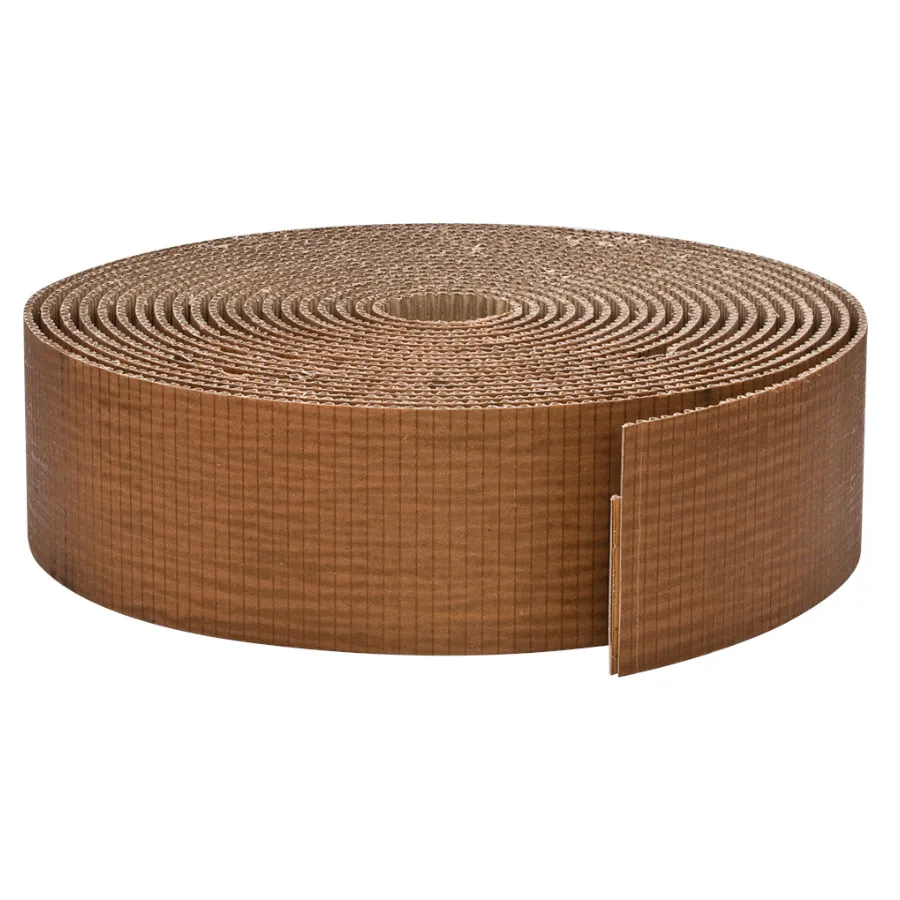

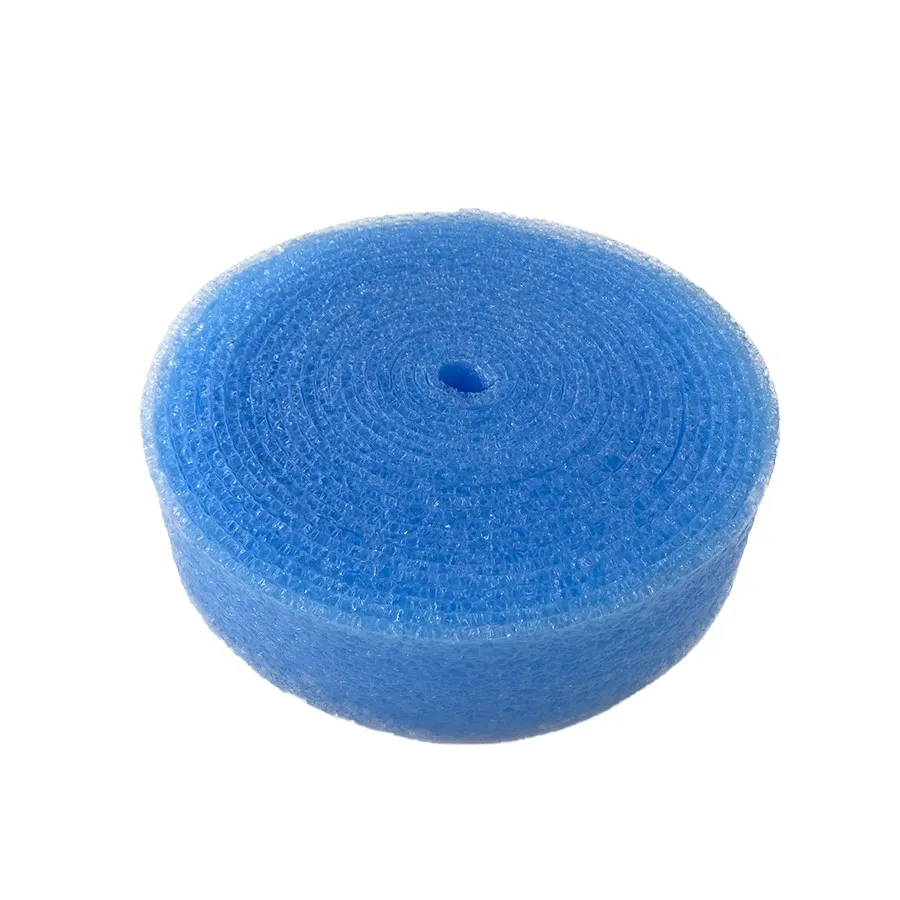

RANDDÄMMSTREIFEN

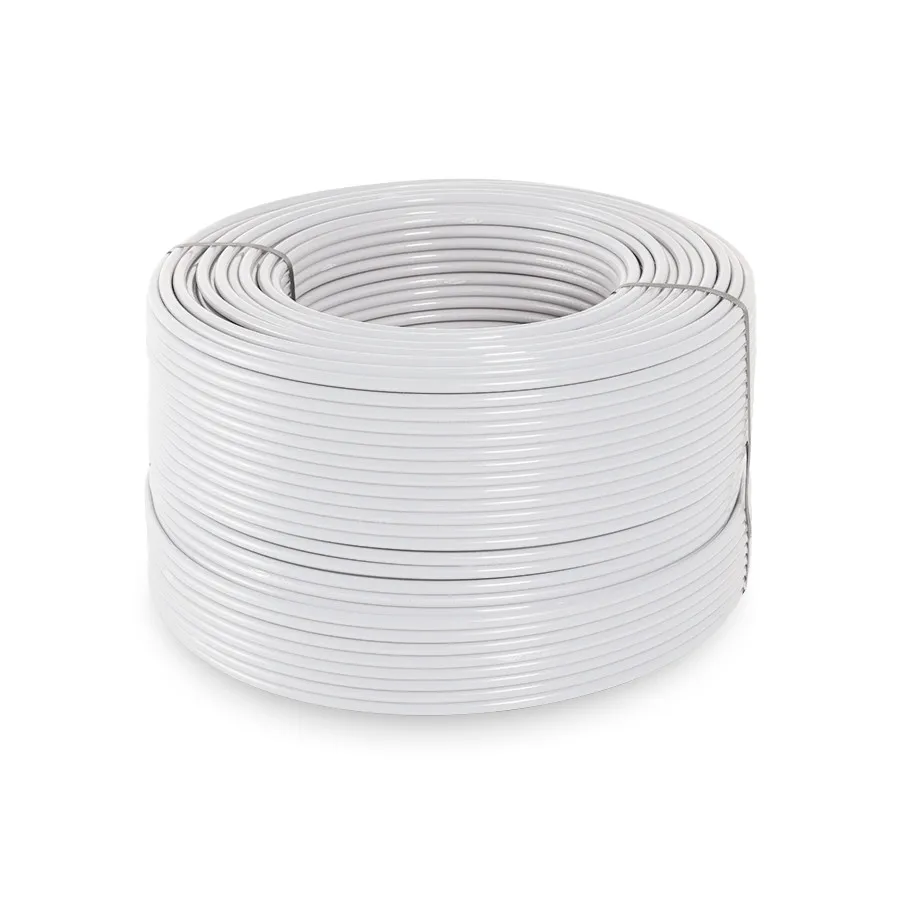

METALLVERBUNDROHR

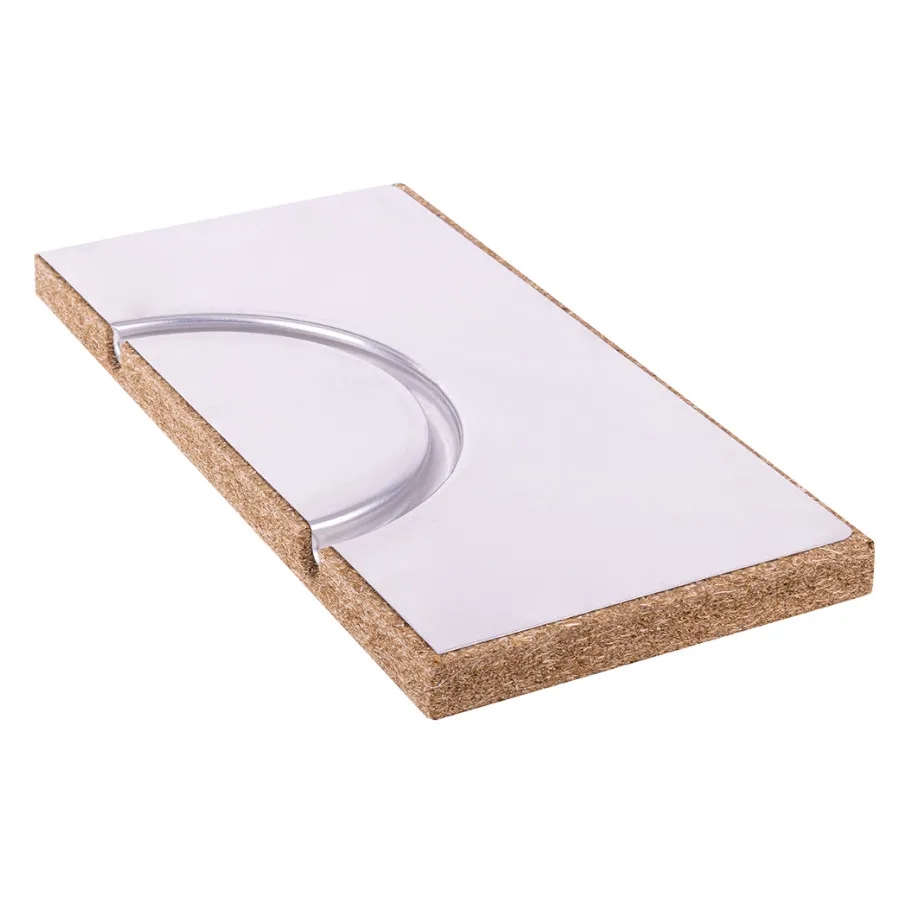

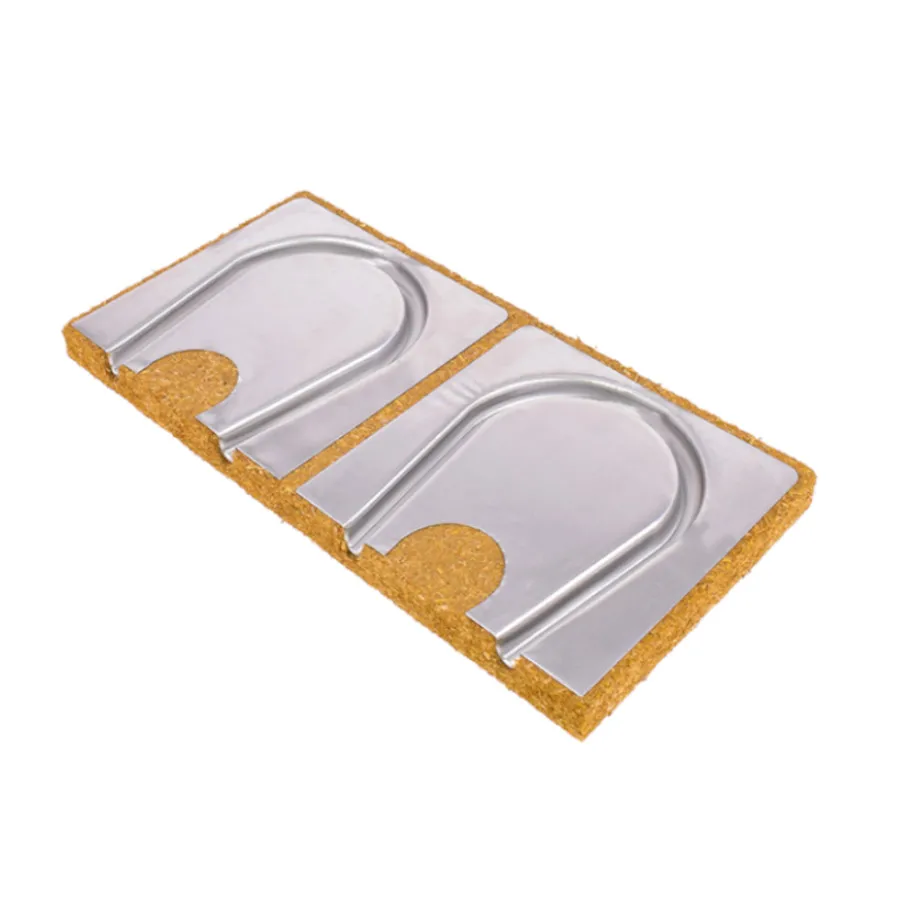

UMLENKELEMENT VA 12,5cm
UMLENKELEMENT VA 25cm

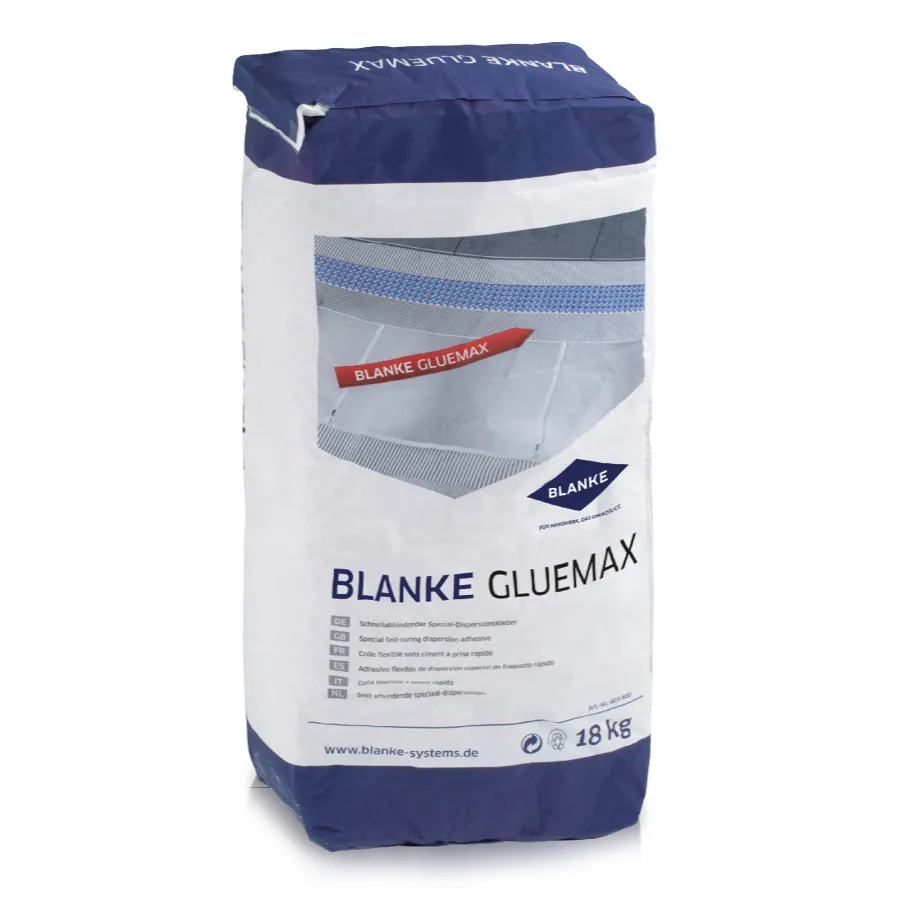

Pulverdispersionskleber BLANKE GLUEMAX

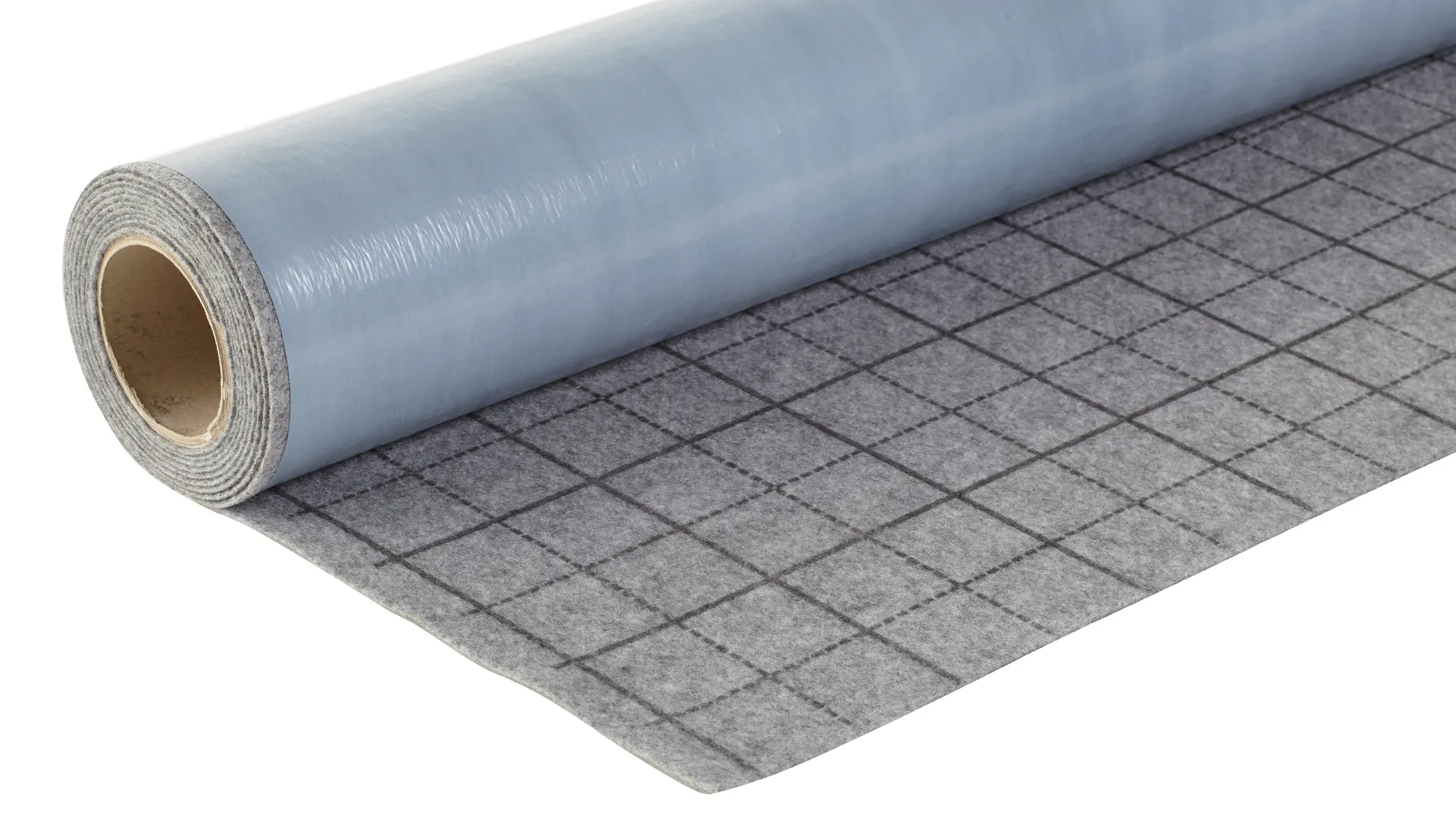

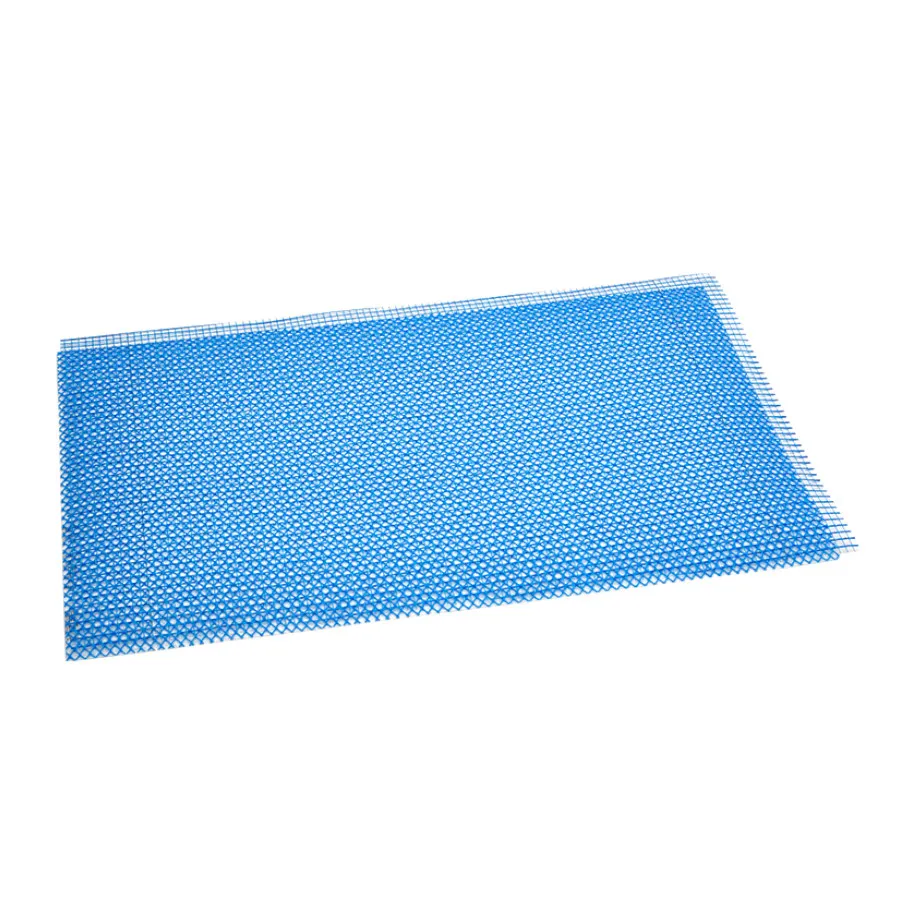

Belagsträger- und Entkopplungsmatte BLANKE PERMAT
BLANKE PERMATOP ECO
BLANKE PERMATOP ECO ist ein ressourcenschonendes Trockenbau-Fußbodenheizungssystem mit einer Aufbauhöhe von 35 mm mit integrierter Wärmedämmung und Entkopplung. Das System besteht aus EPS-basierten Systemplatten mit werksseitig aufgebrachtem Wärmeleitblech aus Aluminium (Werkstoffdicke 0,25mm) und einem hochwertigen Metallverbundrohr. Entscheidend ist bei dieser Fußbodenheizung der Effizienzgedanke – der Rohrabstand von 16,6 cm eignet sich perfekt für die Nutzung in Kombination mit allen regenerativen Wärmeerzeugern. Die Verwendung von Rohstoffen wird hier bewusst reduziert, ohne die Leistungsfähigkeit des Systems zu verringern. Durch die Trockenbauweise sind eine schnelle Montage und kurze Trocknungszeiten gewährleistet.
Besonderheiten
Sehr schnell reagierendes Flächenheiz- und Kühlsystem – spürbare Wärme in kurzer Zeit
Niedrige Aufbauhöhe – mit 35 mm besonders dünn
Durch Trockenbauweise wird kein zementärer Estrich eingebracht, dadurch nennenswerte Einsparung des klimaschädlichen CO2
Optimal für Energieerzeuger wie Wärmepumpen
Ressourcensparende Herstellung der Elemente: dünnschichtige Aluminiumwärmeleitbleche und Umlenkelemente ohne Wärmeleitbleche
Effizienter Verlegeabstand von 16,6 cm
Weitere Informationen: BLANKE PERMATOP ECO
Systemkomponenten
BLANKE PERMATOP ECO Geradeelement
BLANKE PERMATOP ECO Umlenkelement
BLANKE PERMATOP ECO Metallverbundrohr
BLANKE PERMAT
BLANKE GLUEMAX
BLANKE RDS
BLANKE PERMATOP BF / BFC

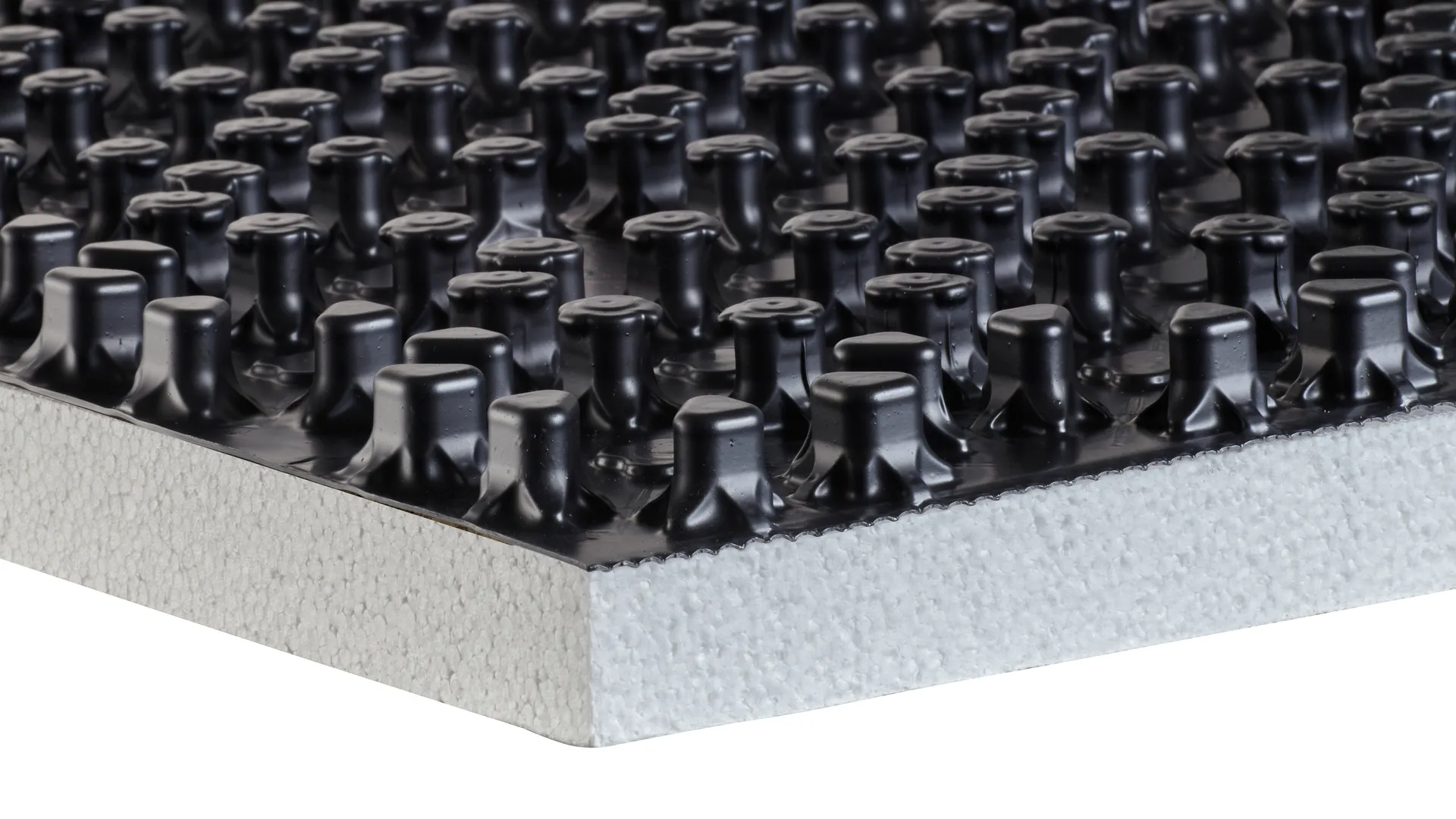

BLANKE PERMATOP BF BASE
BLANKE PERMATOP BFC

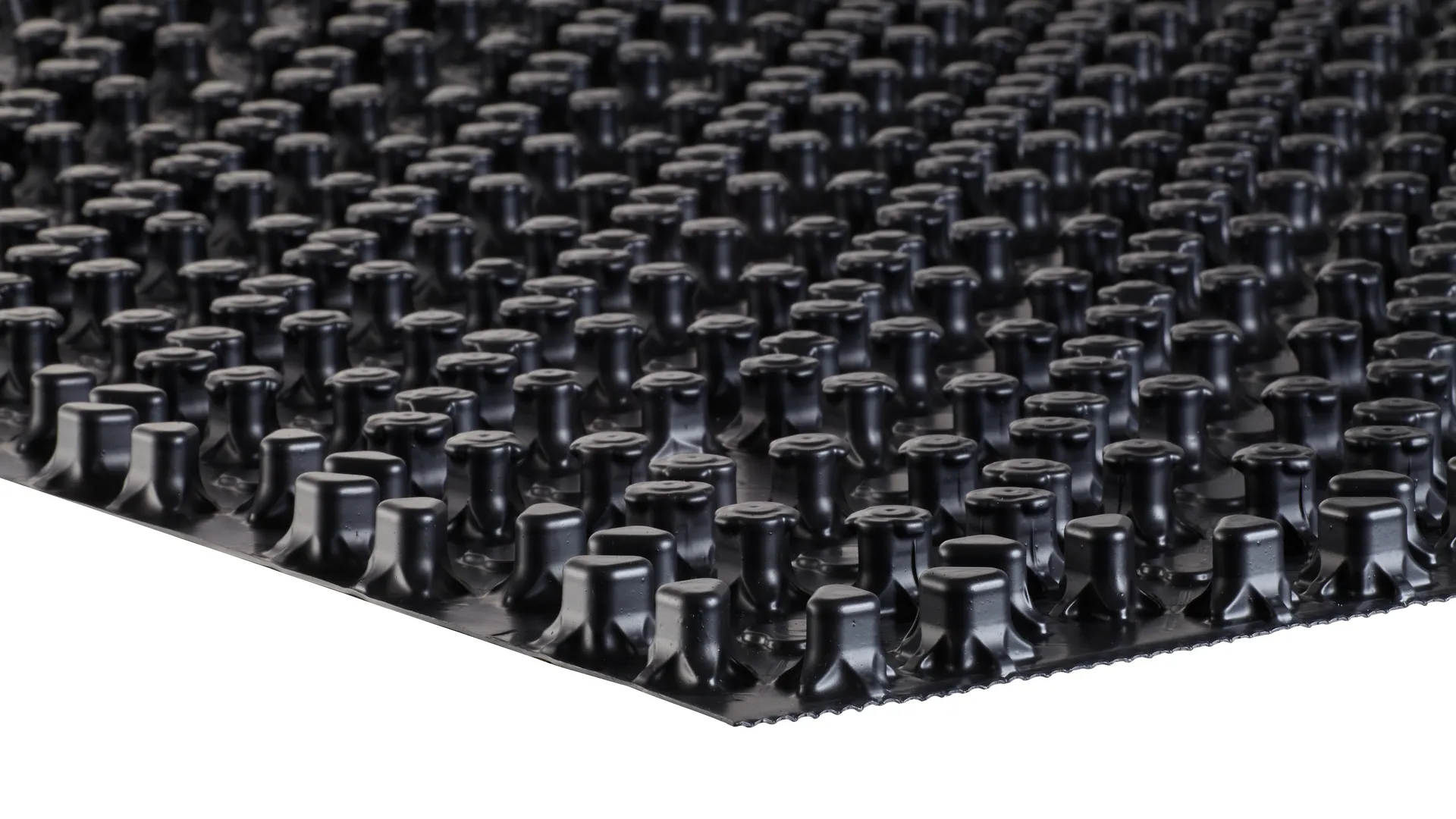

Bei den beiden Fußbodenheiz- und kühlsystemen BLANKE PERMATOP BF und BFC handelt es sich um Komplettsysteme, um den gesamten Fußboden als Heizkörper verwenden zu können. Die Systeme bestehen aus einer druckstabilen Polystyrol-Noppenplatte für die kontrollierte Schwindung des Estrichs mit einer speziellen Kreisgeometrie zum kontrollierten Spannungsabbau. Das 16x2 mm Heizrohr ist aus sauerstoffdichtem Polyethylen (PE-RT) mit innenliegender EVOH-Schutzschicht zur Verhinderung der Verschlammung. Perfektioniert wird das System durch die Entkopplungsmatte BLANKE PERMAT.
Bei der BLANKE PERMATOP BFC verbessert eine integrierte Dämmschicht unterhalb der Noppenplatte den Trittschall um bis zu 28dB.

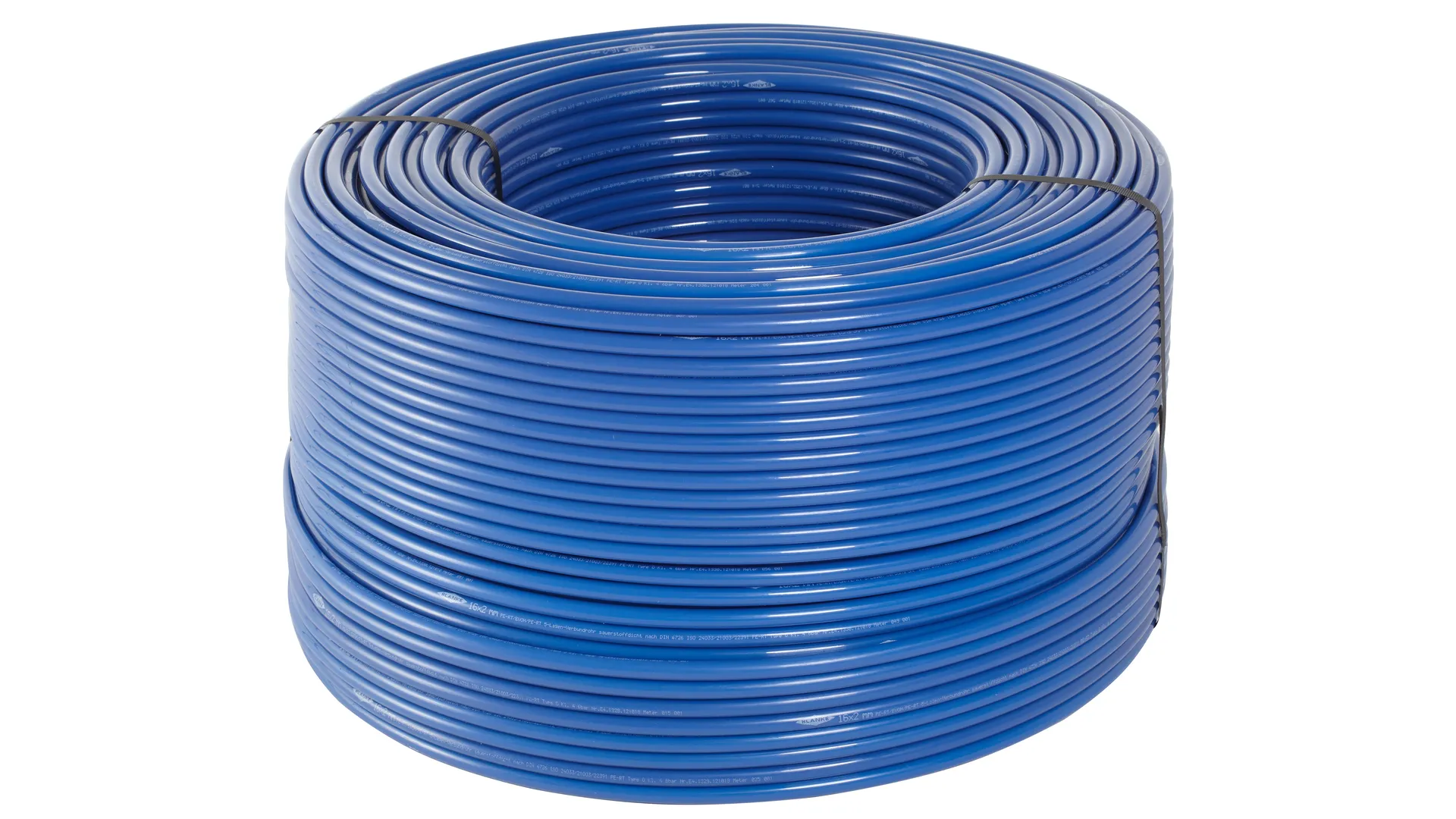

BLANKE PERMATOP BF Heizrohr
Besonderheiten
Noppenplatte mit spezieller Kreisgeometrie
Sauerstoffdichtes PE-RT-Heizrohr
Innenliegende EVOH-Schutzschicht zur Verhinderung von Beschädigungen durch den Estrich
Inklusive Randdämmstreifen
Einsparung von mehreren Wochen Bauzeit durch kontrollierten Spannungsabbau des Estrichs
BLANKE PERMATOP Heizkreisverteiler
Technische Daten
Abmessungen Noppenplatte : 145 x 85 cm
Nutzmaß / Nutzfläche Noppenplatte:
140 x 80 cm / 1,12 m2
Materialdicke: 1,0 mm
Material: Druckstabiles Polystyrol
Gesamthöhe: 20 mm
Dicke der Dämmschicht (BFC): 30 mm
Gesamthöhe (BFC): 51 mm
Dämmung (BFC): EPS 040 DES sg
Trittschallverbesserungsmaß (BFC): Bis zu 28 dB
Heizrohr: Polyethylen mit erhöhter Temperaturbeständigkeit (PE-RT)
Sauerstoffdiffusionssperrschicht: EVOH
(Ethylen-Vinylalkohol-Copolymer), innenliegend
Durchmesser Heizrohr: 16 x 2 mm
Mindestestrichüberdeckung: 8 mm
Maximale Estrichüberdeckung: 30 mm

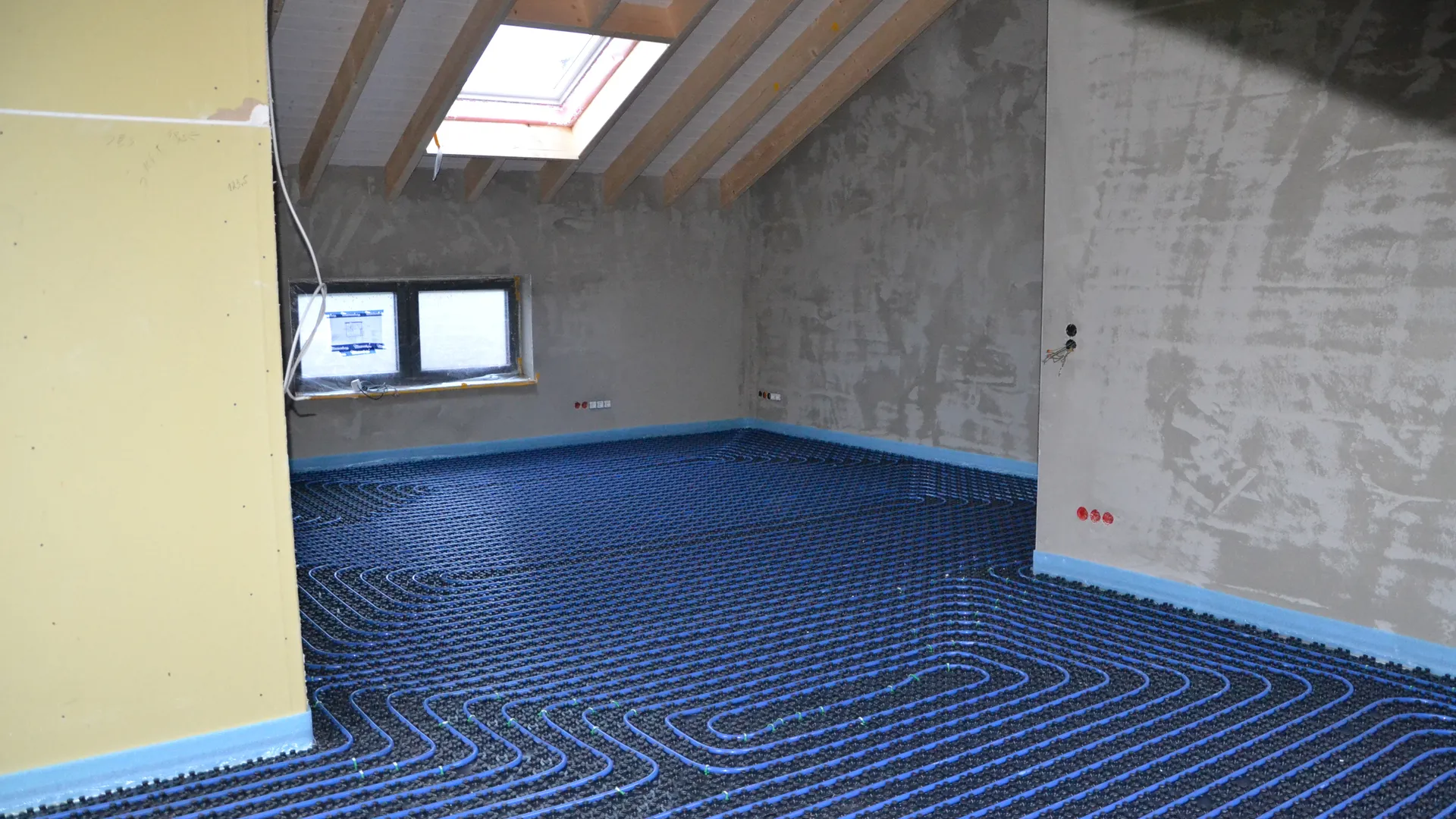

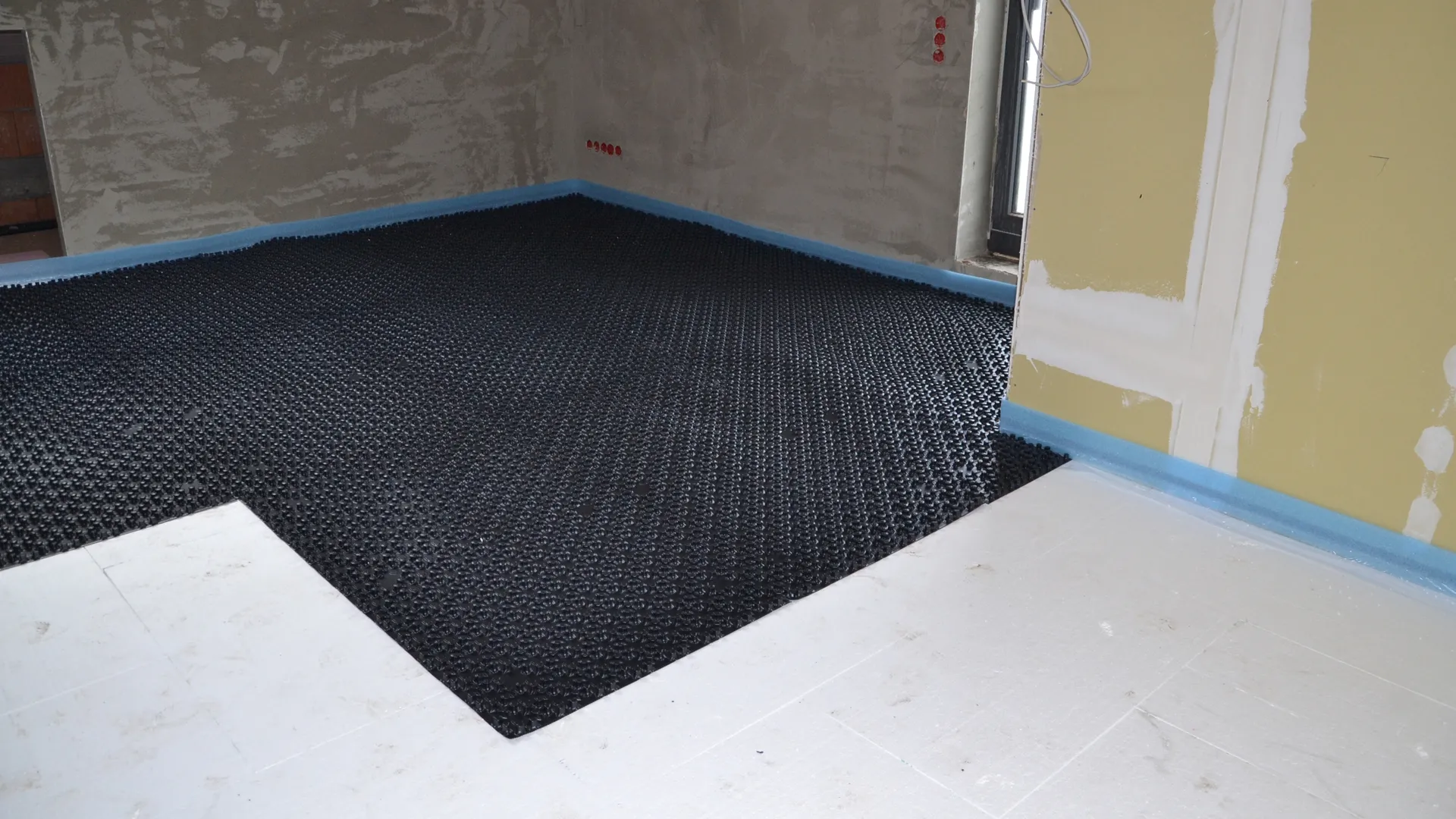

BLANKE PERMATOP: Verlegebeispiel
BLANKE PERMATOP: Verlegebeispiel
BLANKE PERMATOP SF
BLANKE PERMATOP SF

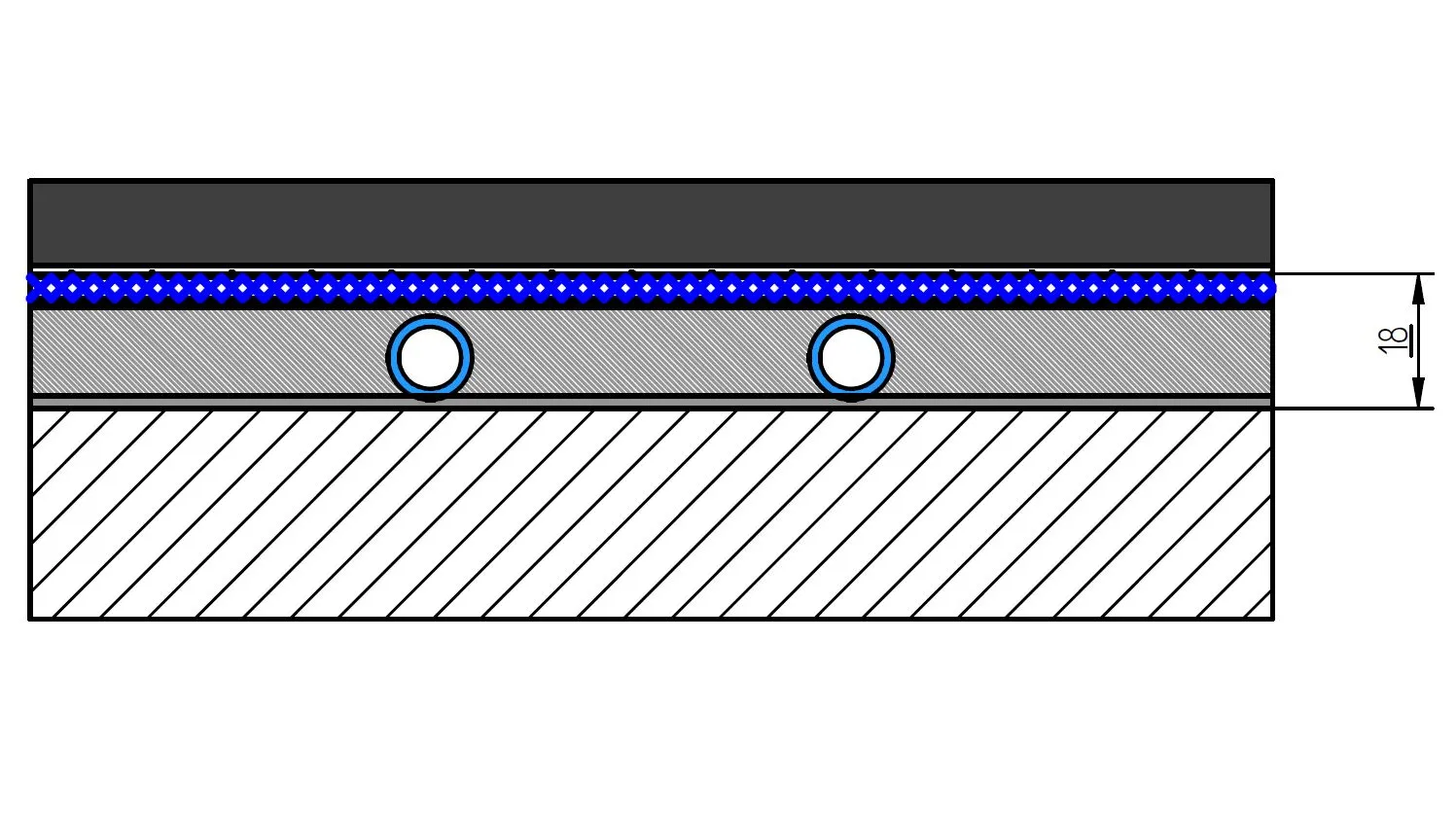

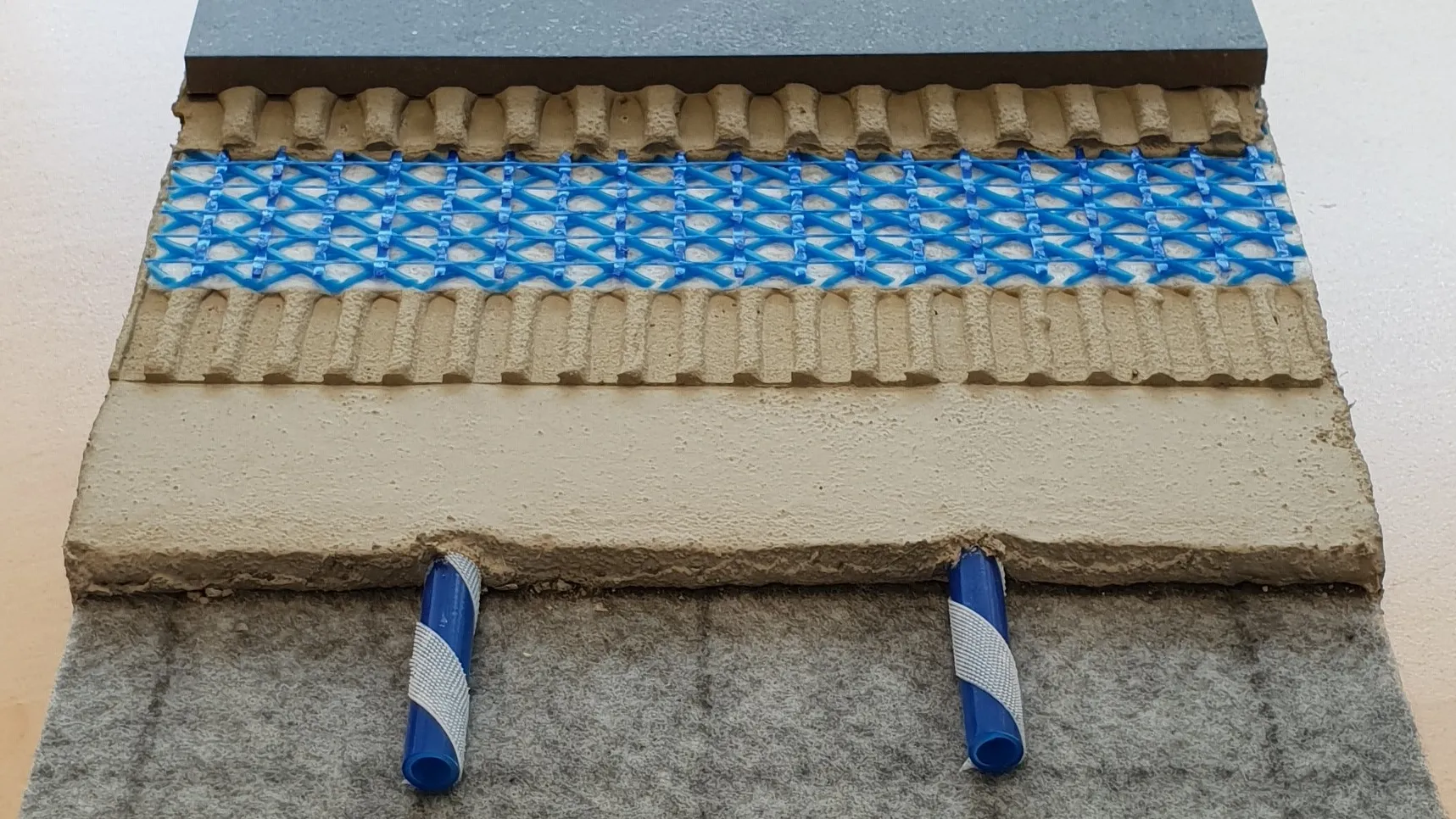

BLANKE PERMATOP SF: Schnittzeichnung
BLANKE PERMATOP SF für Fliesen- und Natursteinbeläge zum Heizen und Kühlen von Räumen ist eine modulare Zusammenstellung von aufeinander abgestimmten Einzelkomponenten. Es besteht aus einer selbstnivellierenden Energieverteilschicht mit integriertem wasserführenden Heiz- und Kühlleiter und einem hochwertigen PE-Heizrohr mit Klett-Technologie zur einfachsten Verlegung auf der selbstklebenden Fasergewebematte. Ergänzt wird das Produkt durch die BLANKE PERMAT als Belagsträger- und Entkopplungsmatte. BLANKE PERMATOP SF ist eine modulare Smart-Bodenkonstruktion und eine Lösung, den regierungsinitiierten Nachfrageboom nach effizienten Lösungen zur Raumtemperierung zu befriedigen.
BLANKE PERMATOP SF
Besonderheiten
Modulare Zusammenstellung von optimal aufeinander abgestimmten Einzelkomponenten
Minimale Aufbauhöhe von ca. 17,0 mm zzgl. Oberbelag
Installation auf bestehendem Oberbelag (z.B. Fliesen) möglich
Installation durch ein Gewerk einfach möglich
Systembestandteile:
Selbstklebendes Trägervlies
Selbstnivellierende Energieverteilschicht
PE-Rohr mit Klett-Technologie
PE-Randdämmstreifen mit selbstklebendem Standfuß
3/4“ Eurokonus Klemmverschraubung
BLANKE PERMAT als Belagsträger- und Entkopplungsmatte

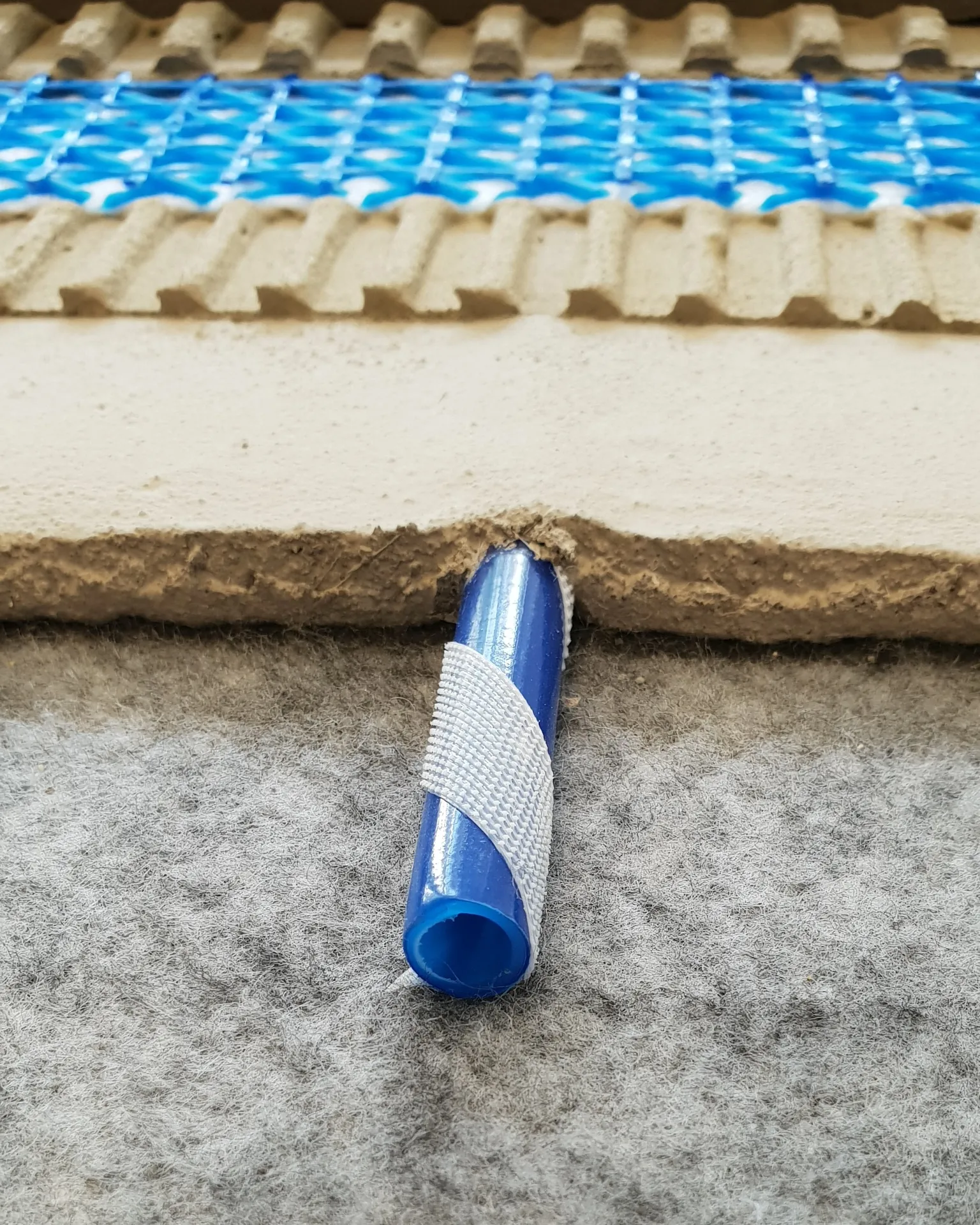

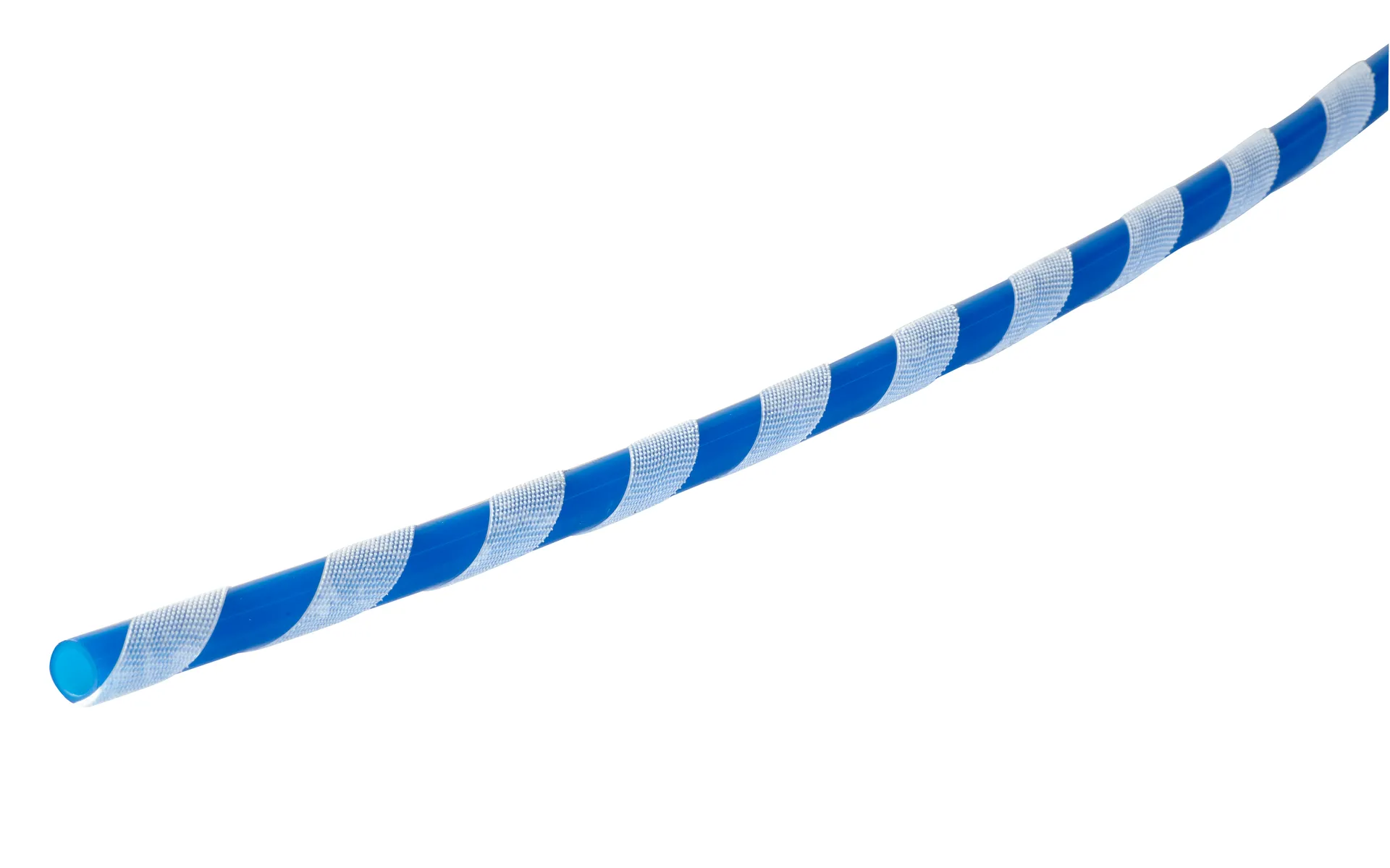

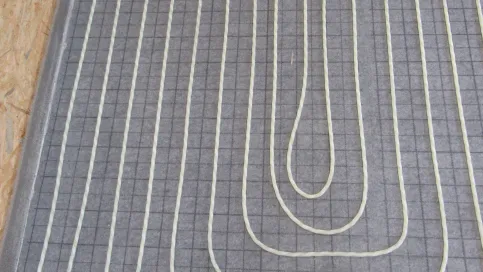

BLANKE PERMATOP SF Heizrohr
Technische Daten
Länge/Breite Trägervlies: 20,0 x 1,05 m
Heizrohr: 10,0 x 1,3 mm PE-RT-Rohr
Rohrabstände: Individuell verlegbar, 5 cm oder 10 cm
Flächengewicht Energieverteilschicht:
Ca. 1,5 kg/m2/mm
Schichtdicken Energieverteilschicht: 1 – 20 mm
Energieverteilschicht begehbar nach: 3 Stunden
Energieverteilschicht belegbar nach: Mit BLANKE PERMAT: ab 3 Stunden / Mit BLANKE DISK: ab 12 Stunden
Höhe: Ca. 17 mm zzgl. Oberbelag
BLANKE PERMATOP SF BASE
BLANKE PERMATOP SF BASE
BLANKE SMART HOME
BLANKE SMART HOME
BLANKE SMART HOME Bediengerät
88,2 % aller Haushalte in Deutschland sind mit dem Internet verbunden, aber nur ca. 15 % nutzen bereits Smart Home-Anwendungen. Smart Home bedeutet nicht nur mehr Wohnqualität und Komfort, sondern auch ein hohes Energiesparpotenzial für Zuhause. Heizung, Sicherheit, Licht oder Beschattung lassen sich schnell und einfach steuern – Smart Home-Technik bietet ein komfortables und einfaches Bedienen verschiedenster Bereiche im Alltag. Das einfach zu installierende System von Blanke Systems bietet durch modulare Erweiterbarkeit einen unkomplizierten Einstieg in die Smart Home Welt: fast alle Komponenten sind kabellos ohne Elektroinstallationen zu verlegen und für die nachträgliche Verwendung im Bestand geeignet.

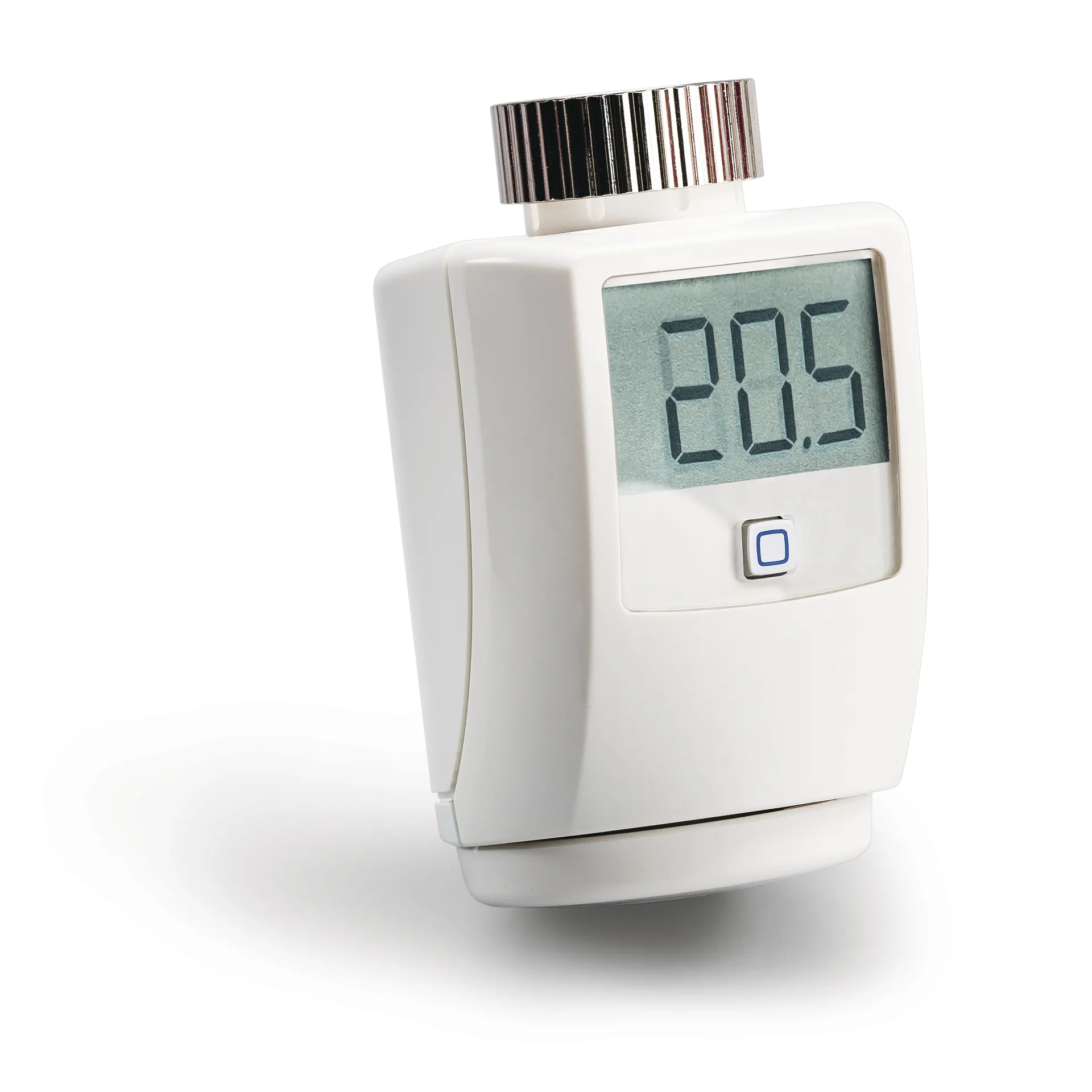

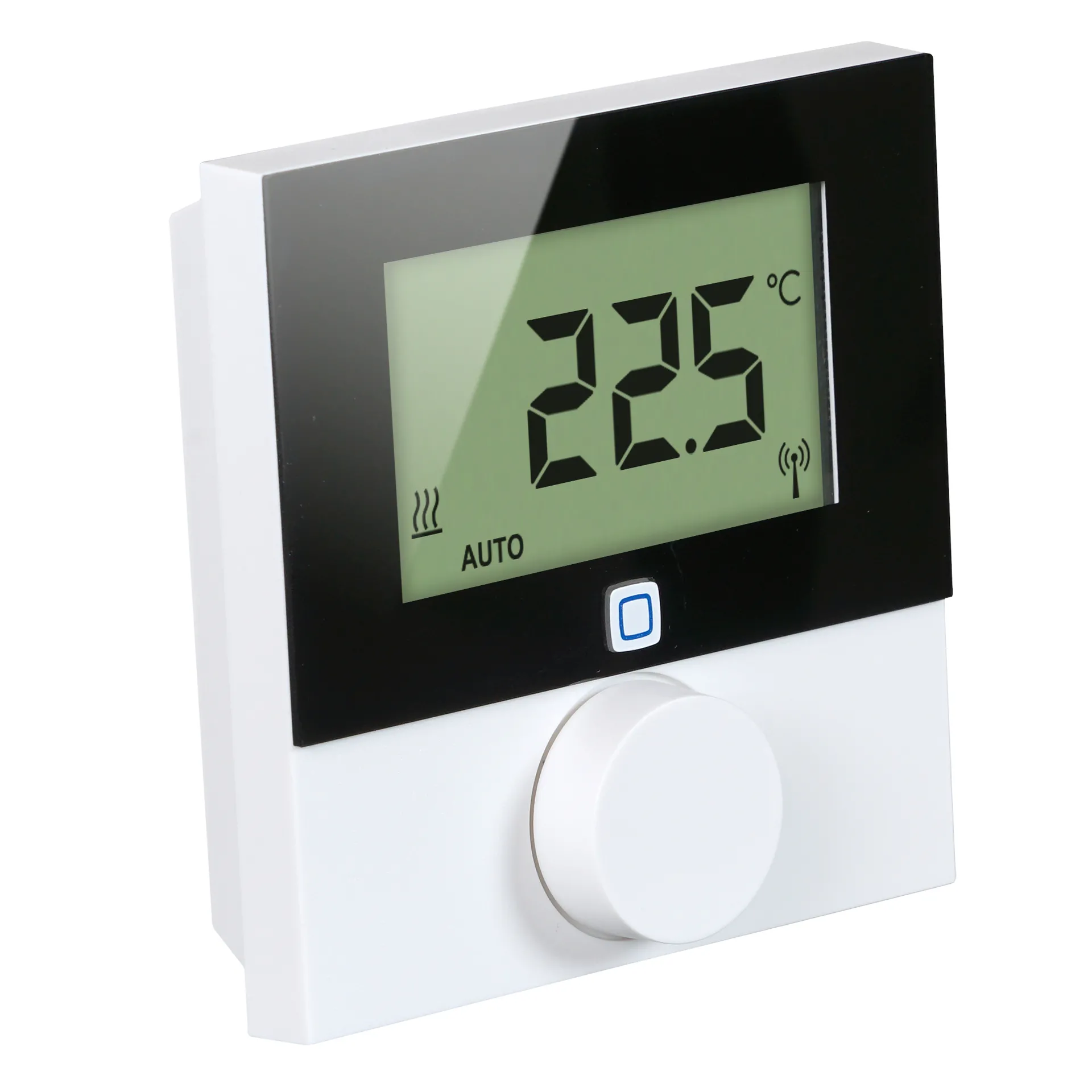

BLANKE SMART HOME Thermostat
Besonderheiten
Schnelle und einfache Steuerung der BLANKE PERMATOP, PERMATOP SF, PERMATOP BF, PERMATOP BFC
Steuerungs-App für Android im Google PlayStore und iOS im App Store verfügbar
Nachträgliche, kabellose Installation einfach möglich
Perfekt für Sanierungen geeignet
Steuern von Heizung, Sicherheit, Licht oder Beschattung*
* Das Zubehör für Sicherheit, Licht und Beschattung ist optional bei HomeMatic zu erwerben

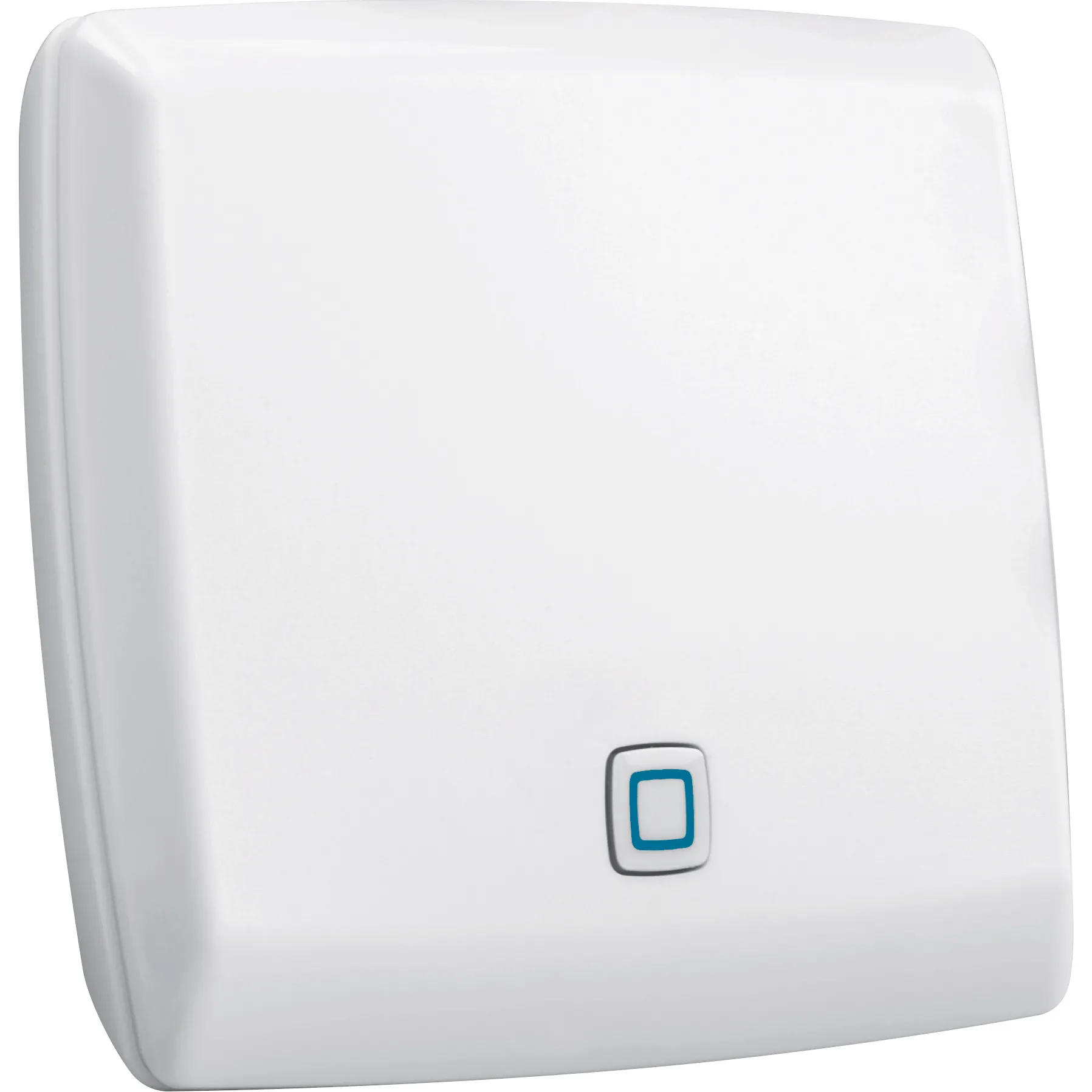

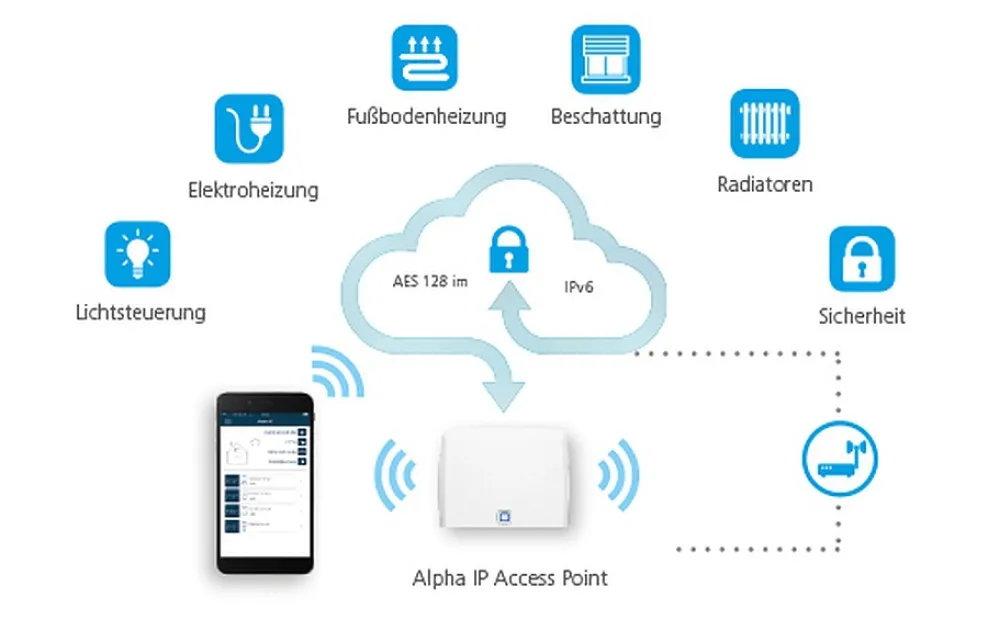

BLANKE SMART HOME Accesspoint
Technische Daten
Funkkommunikationsprotokoll: Homematic IP
Internetprotokoll: IPv6
Funkfrequenz: 868,3 MHz bzw. 869,525 MHz, bidirektional
Verschlüsselung: AES-128 mit CCM
Serverstandort: Deutschland
Komponenten
Zentraleinheit (Access Point)
Basiseinheit zur Steuerung von Flächenheizungen
Passende Stellantriebe für Heizkörper und Heizkreisverteiler
Schaltbox (Multi IO-Box) für Pumpen und Kessel
Digitale und analoge Raumbediengeräte
Wandthermostate für Schalterleisten
Tür- / Fensterkontaktschalter
Thermostatventile
Schaltbare Steckdosen
Wandtaster
Schaltrelais für Unterputzsteckdosen
App: Android (Google Play Store), iOS (Apple App Store)
Sprachsteuerung: Unterstützung von Amazon Alexa und Google Assistant/Home
BLANKE REGELTECHNIK

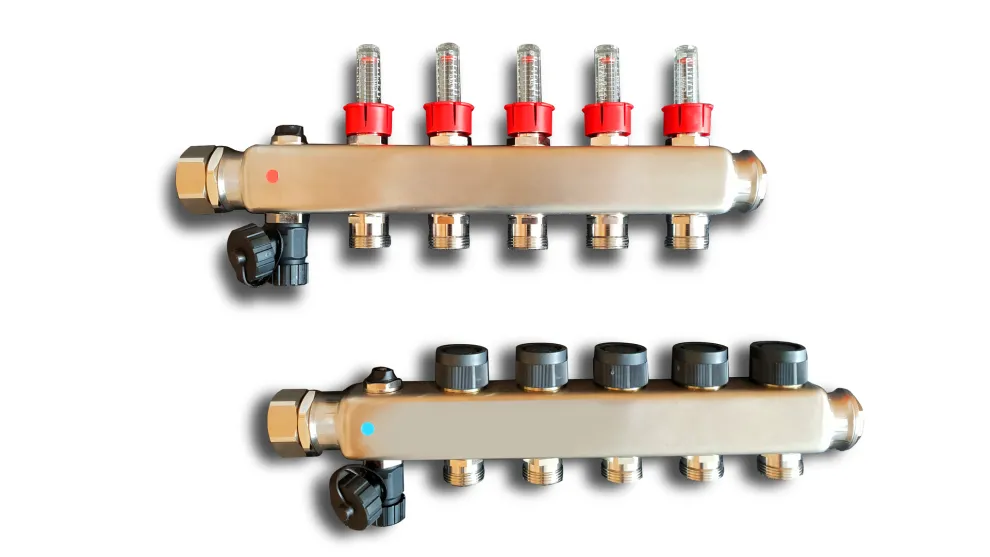

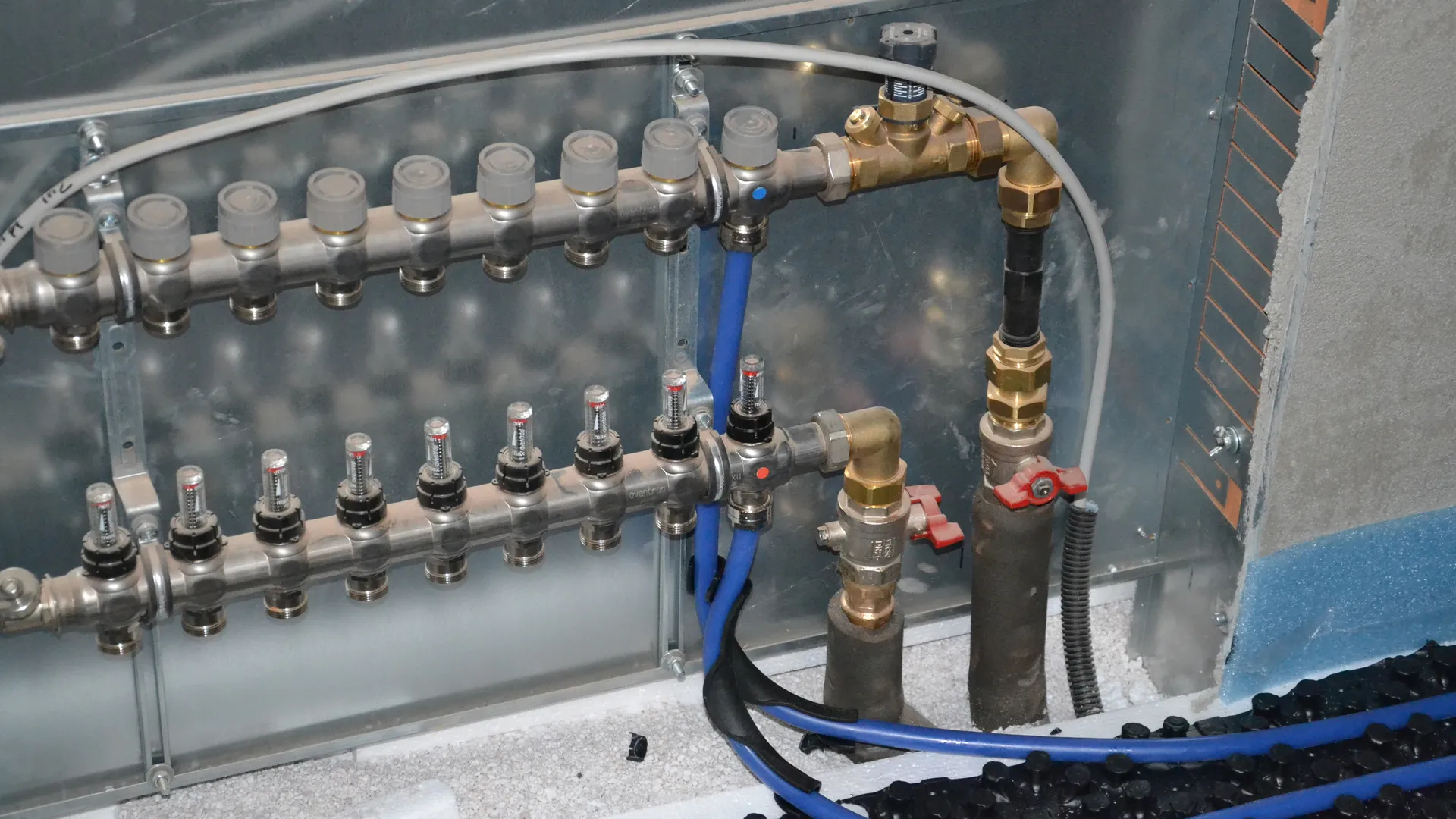

BLANKE Heizkreisverteiler
Blanke Systems bietet ein ganzheitliches Fußbodenheiz-System aus einer Hand mit allen relevanten Komponenten, die für die Planung notwendig sind: innovative Fußbodenheizungen, Regeltechnik und Hydraulik sowie SmartHome-Lösungen im Bereich Neubau und Sanierung.
Die Edelstahl-Heizkreisverteiler mit der innovativen Ventiltechnologie „Hydro-Control“, ermöglichen einen einfachen und schnellen hydraulischen Abgleich der angeschlossenen Heiz- und Kühlkreise. Diese innovative Ventiltechnologie bietet eine automatische Anpassung der Heizkreise an unterschiedliche Betriebszustände und sich ändernde Druck- u. Volumenströme in der Flächenheizung.

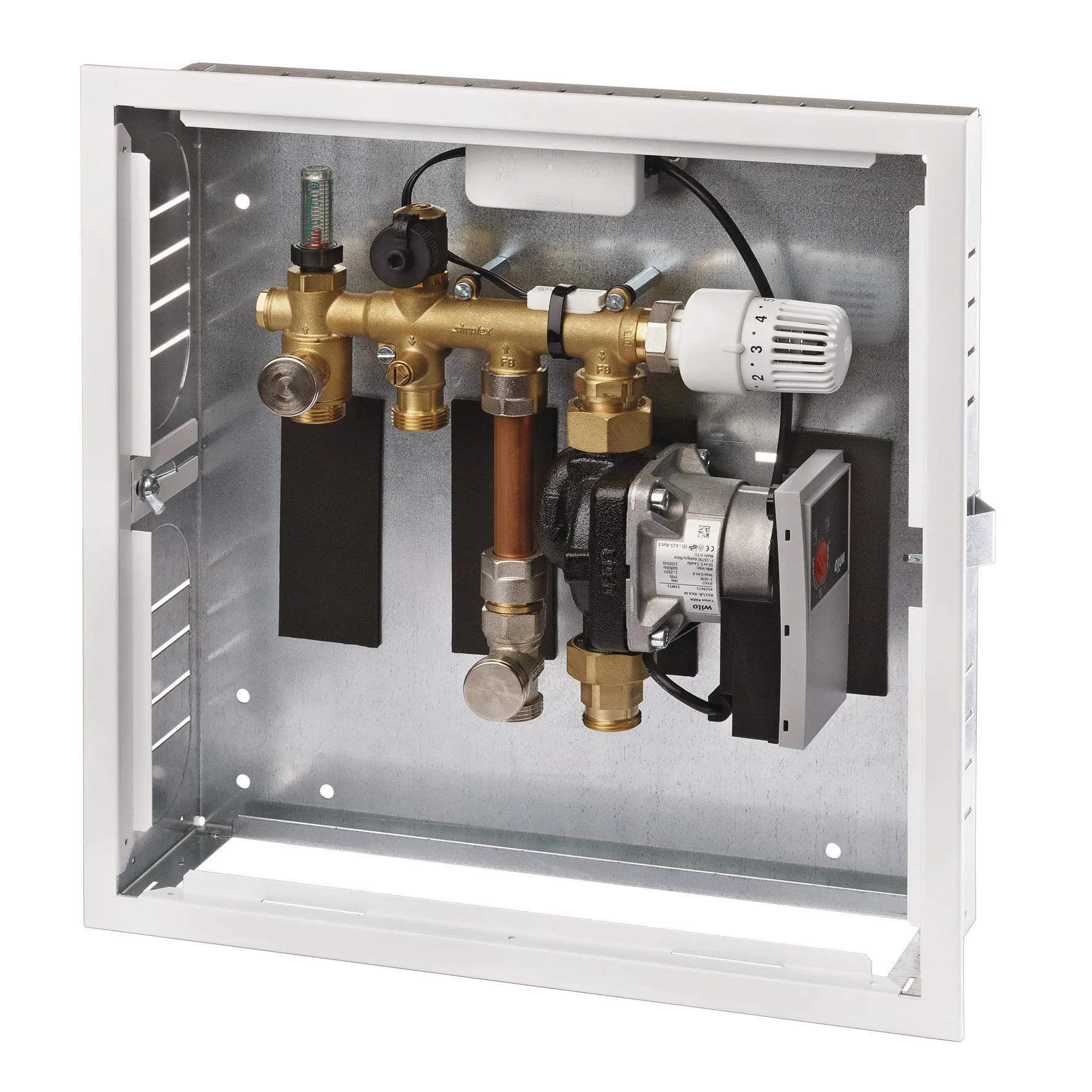

BLANKE Festwertregelstation

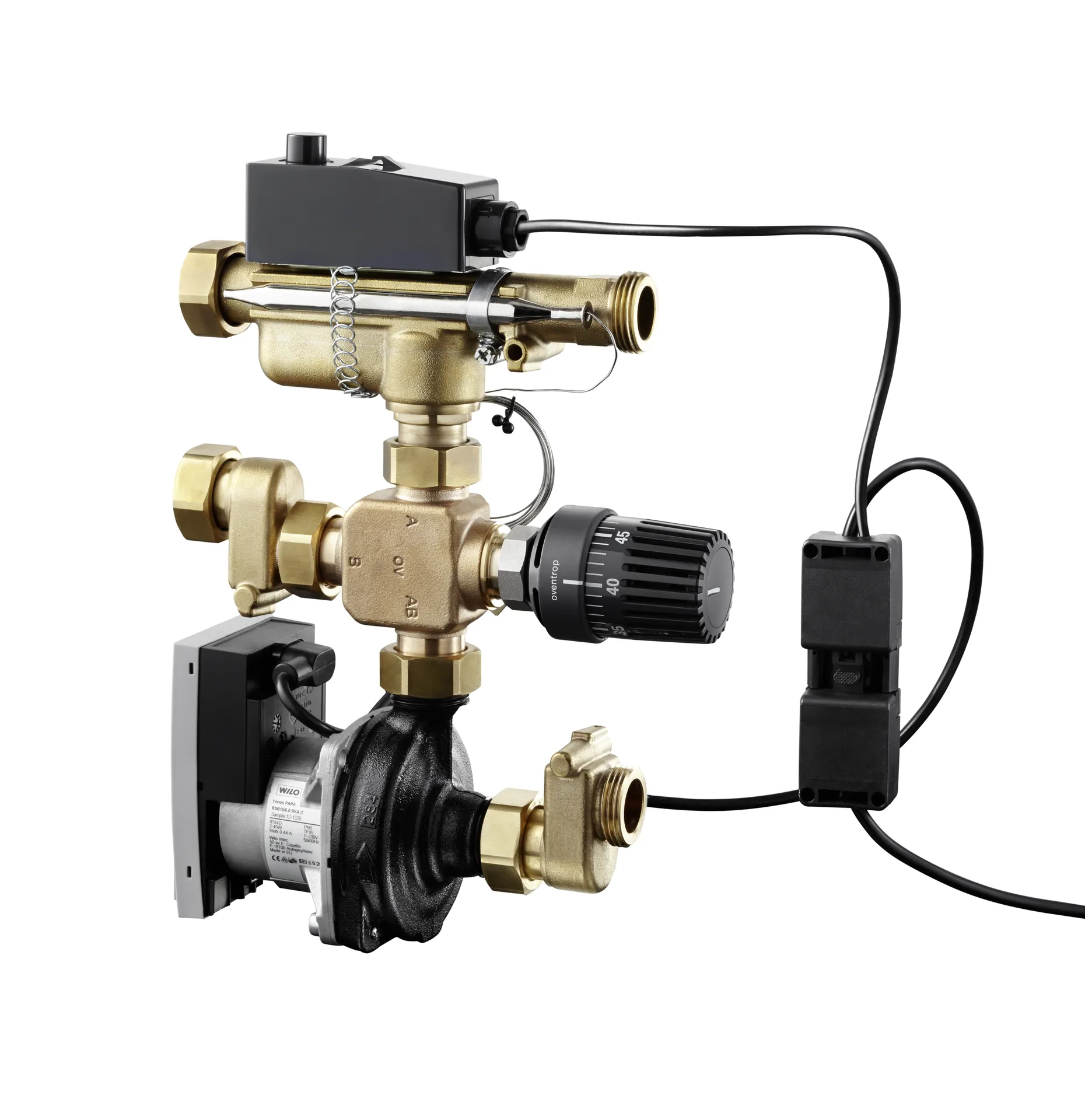

BLANKE Beimischstation

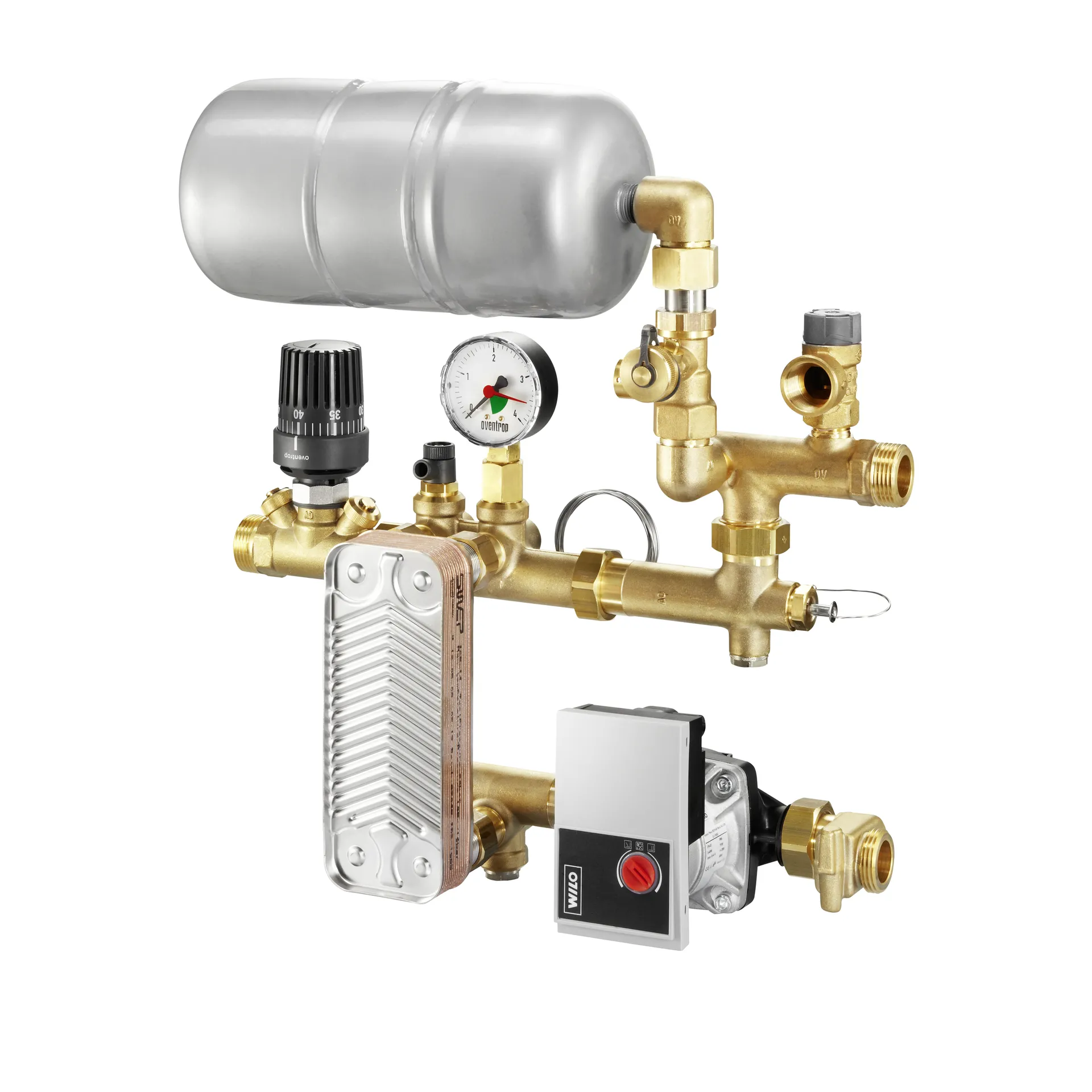

BLANKE Festwertregelstation
Besonderheiten
Einfacher und schneller hydraulischer Abgleich
Alle Komponenten aus einer Hand
Für Neubau und Sanierung geeignet
Ergänzung zu allen Fußbodenheizungen der PERMATOP-Familie

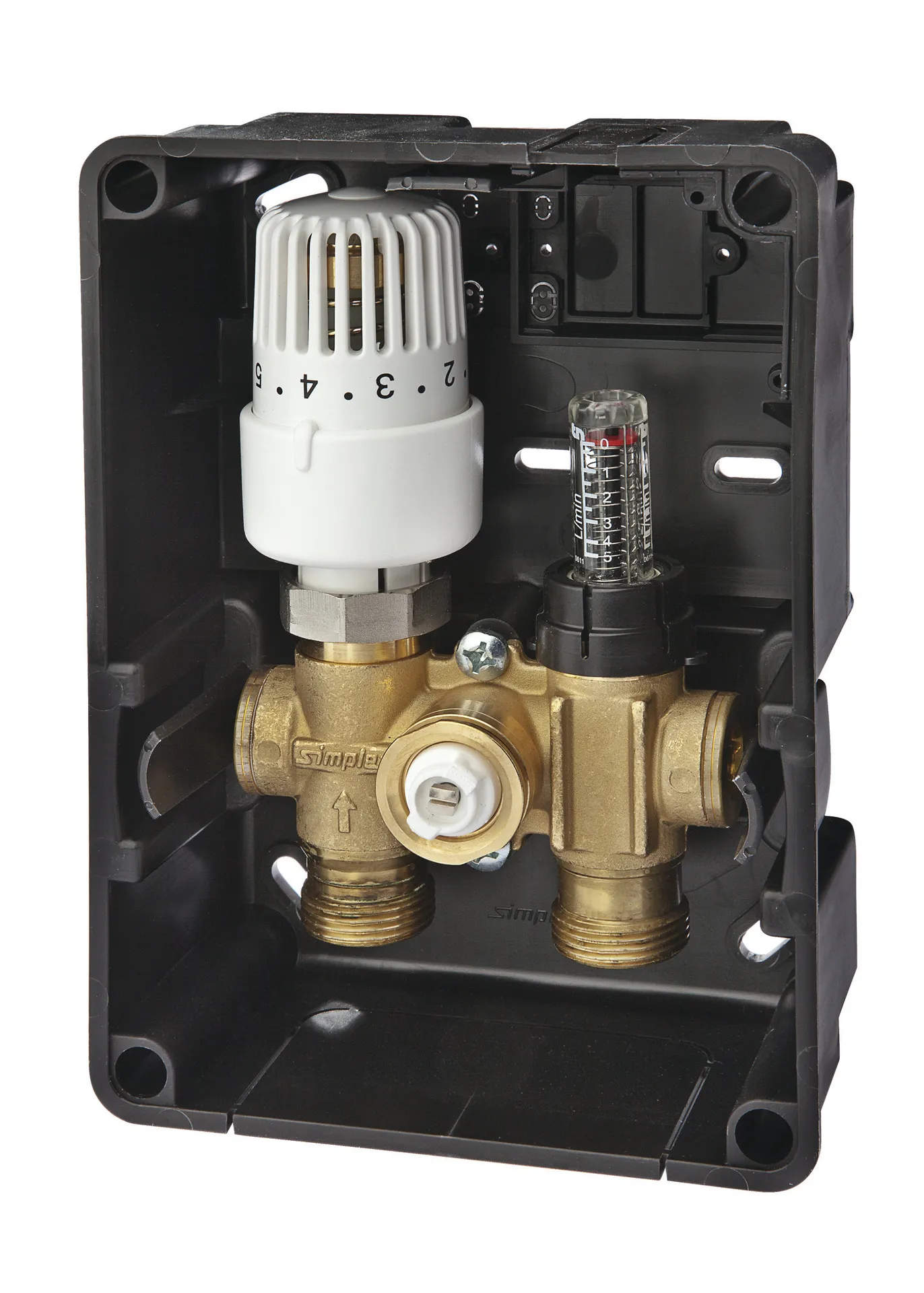

BLANKE Rücklauftemperaturbegrenzungsventil
Technische Daten
Heizkreisverteiler Hydrocontrol (2- bis 12-fach)
Beimischstation inkl. Hocheffizienzpumpe und Temperaturmischventil
Festwertregelstation inkl. Hocheffizienzpumpe
Festwertregelstation inkl. Hocheffizienzpumpe und Wärmetauscher
Rücklauftemperaturbegrenzungsventil
Verteilerabsperrungen (Vor- und Rücklauf)
Anschluss-Sets (gerade und Winkel)
Verteilerschränke (Aufputz, Unterputz)
Magnetitabscheider
Mikroluftblasen-Abscheider (LBA)
Wärmedämmschalen
Klemmverschraubungen
Kupplungen
Pressverbindungen
Y-Anschlüsse
Übergangsverschraubung
Zonenventil
BLANKE PERMATOP / PERMATOP WALL
BLANKE PERMATOP ist ein innovatives Fußbodensystem zum Heizen und Kühlen. Es vereint die Vorteile einer EPS-basierten Verlegeplatte und werkseitigem Wärmeleitblech mit der Druckstabilität der Belagsträger- und Entkopplungsmatte BLANKE PERMAT. Das auch im Umlenkbereich vollflächig verklebte Wärmeleitblech stellt die gleichmäßige und besonders schnelle Wärmeverteilung sicher.
BLANKE PERMAT ersetzt in Kombination mit dem schnell abbindenden Spezialdispersionskleber BLANKE GLUEMAX die konventionelle Estrichschicht und zeichnet sich durch hohe Biegesteifigkeit, ausgezeichnete Haftzugwerte sowie Zug- und Druckfestigkeit aus.
BLANKE PERMATOP
BLANKE PERMATOP Wood
Die einmalige Kombination von BLANKE PERMAT mit den BLANKE PERMATOP Verlegeplatten aus Dämmung und Wärmeleitblech ermöglicht einen extrem dünnen Aufbau ohne auf eine gleichmäßige und schnelle Wärmeverteilung verzichten zu müssen. Zur Auswahl stehen vier unterschiedliche Systeme mit verschiedenen Höhen, für Boden oder Wand, oder mit ökologischer nachhaltiger Holzfaserdämmung mit je zwei unterschiedlichen Rohrabständen.
Besonderheiten
sehr schnell reagierendes Fußbodenheiz- und Kühlsystem: nach 8 Minuten spürbare 25° Oberflächentemperatur
extrem niedrige Aufbauhöhe – ab 31 mm zzgl. Oberbelag
Geprüfte Trittschalldämmung bis zu 11 dB
Einsparung von mehr als 4 Wochen Bauzeit möglich, durch Verzicht auf Estrich
Besonders für Sanierungen geeignet
Energiesparend durch niedrige Vorlauftemperaturen und schnelle Reaktionszeit

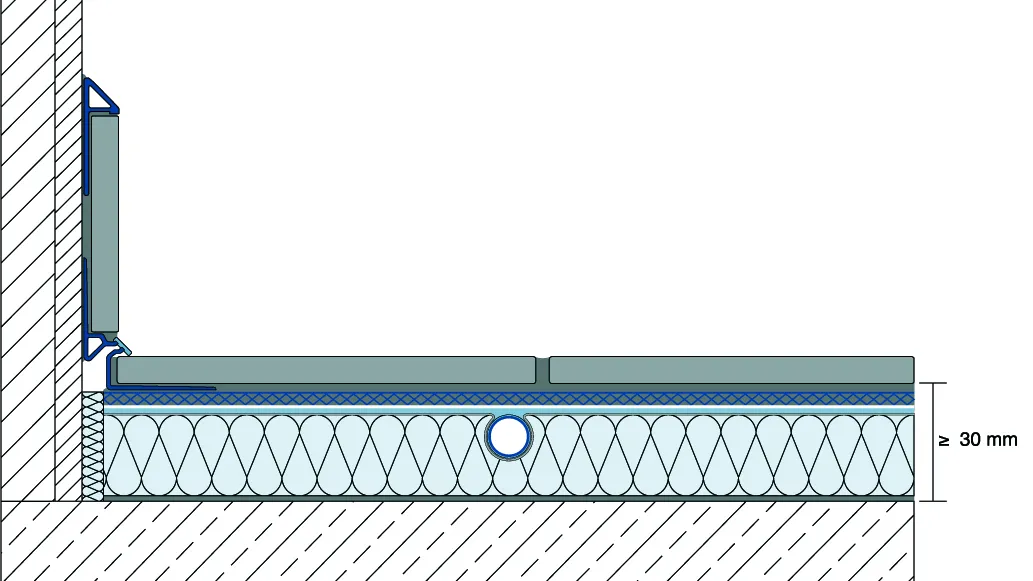

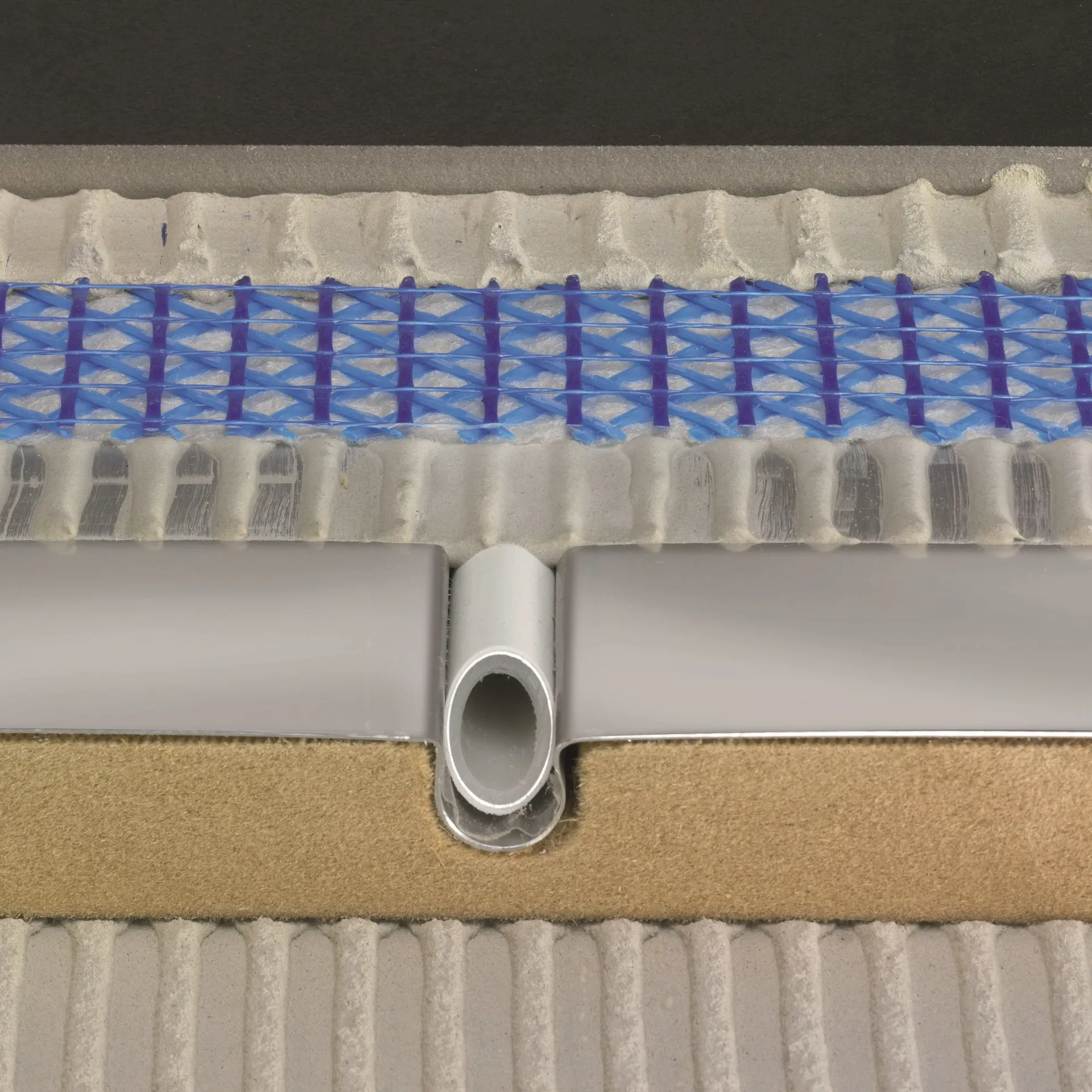

BLANKE PERMATOP: Schnittzeichnung
Technische Daten
Länge/Breite: 100,0 x 50,0 cm, 75,0 x 50,0 cm
Höhen: 30,0 mm, ,35,0 mm
Rohrabstände: 12,5 cm und 25,0 cm
Wärmeleitstufe: > 200 W/mK (Aluminiumleitblech)
Brandklasse: B1 EPS/NEOPOR, B2 Holzfaserplatte WOOD
Rohr: 16 x 2 mm Aluminiumverbundrohr
Geprüfte Trittschallminderung: Bis zu 11 db (nach ISO 717-2)
Verkehrslast: 2,0 – 5,0 kN/m²
Flächengewicht: Ca. 11,0 kg/m² zzgl. Oberbelag
Systemtypen: Trittschallminderung, höhere Verkehrslast, Flach, Holzfaserdämmung, Wand
BLANKE PERMATOP 1000: Standard-Bereich für Verkehrslasten bis 5,0 KN / Gesamtaufbauhöhe inkl. BLANKE PERMAT = 35 mm
BLANKE PERMATOP 3000: Spezialsanierungsbereich für Verkehrslasten bis 2,0 KN / Gesamtaufbauhöhe inkl. BLANKE PERMAT = 31 mm
Jedes der Systeme kann mit einem Rohrabstand von 25 cm und/oder 12,5 cm verlegt werden (z.B. BLANKE PERMATOP 1000/25 oder BLANKE PERMATOP 1000/12,5).

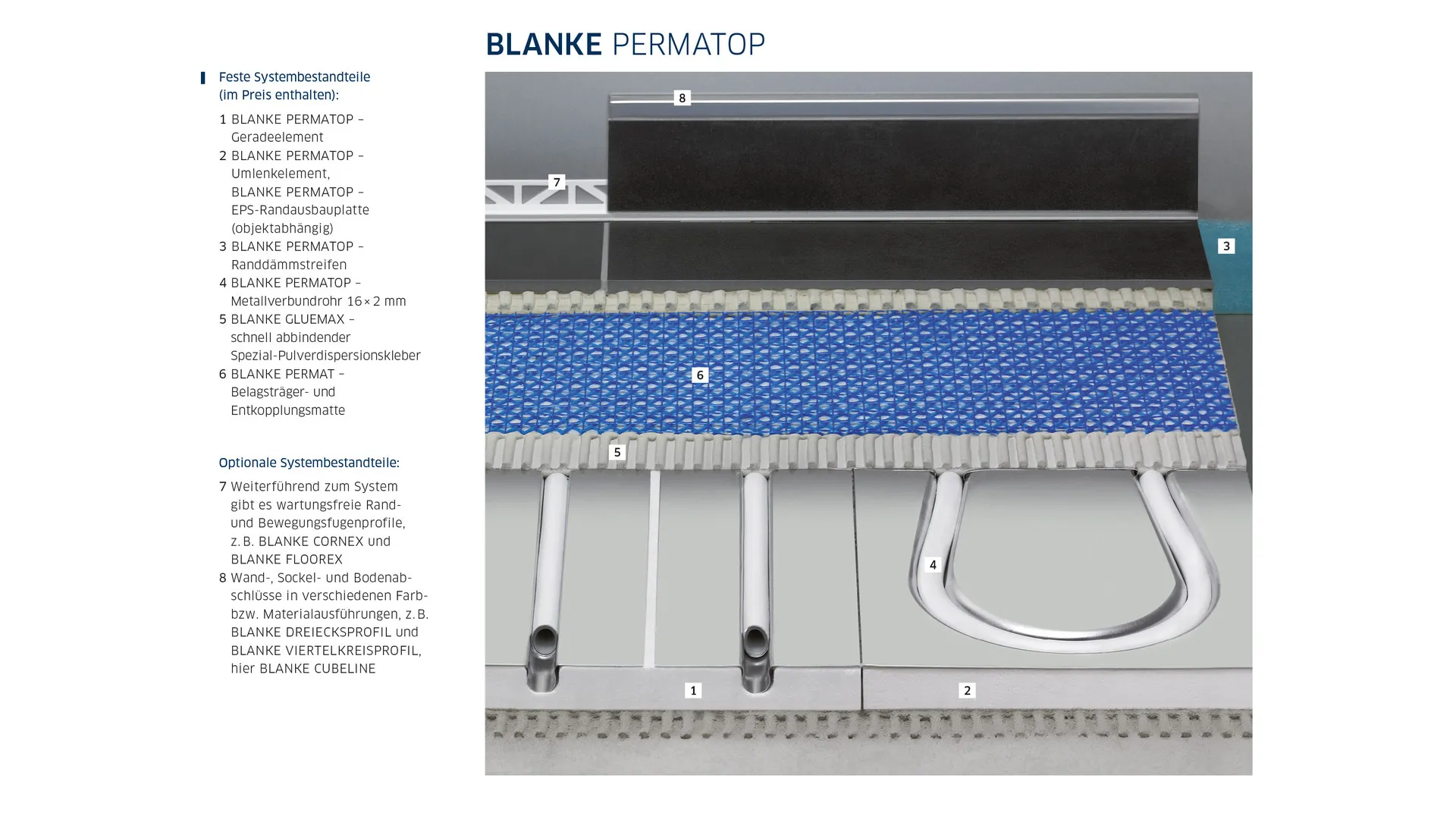

BLANKE PERMATOP Systembestandteile
Systembestandteile

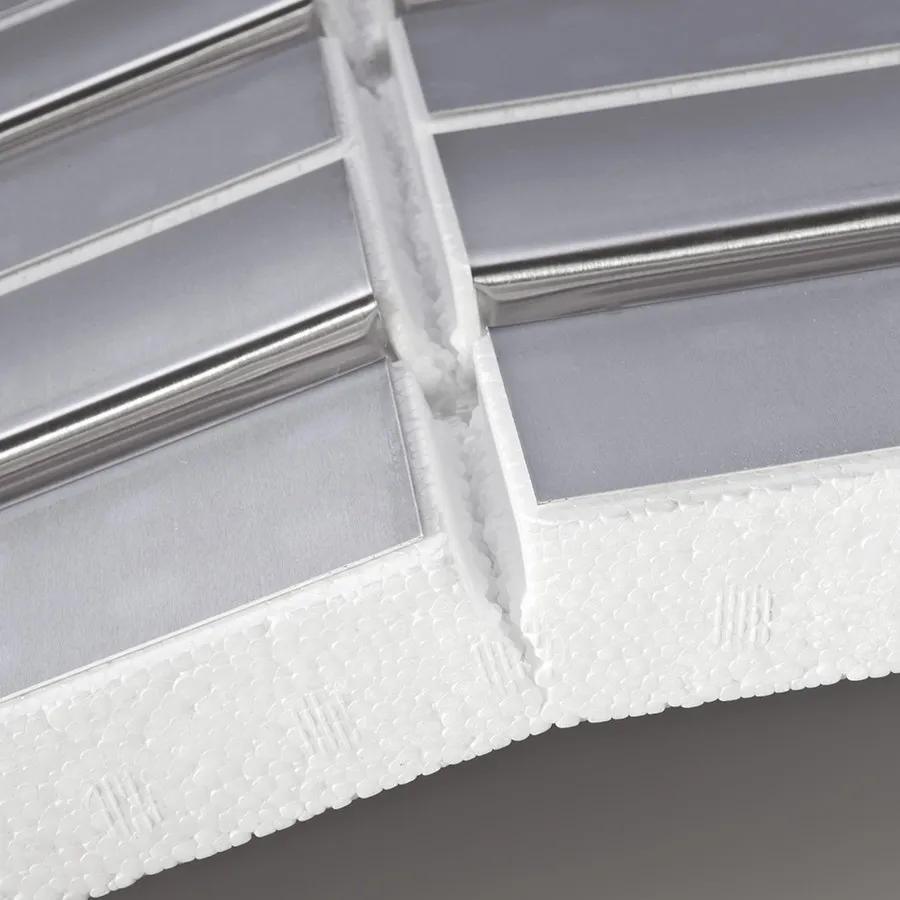

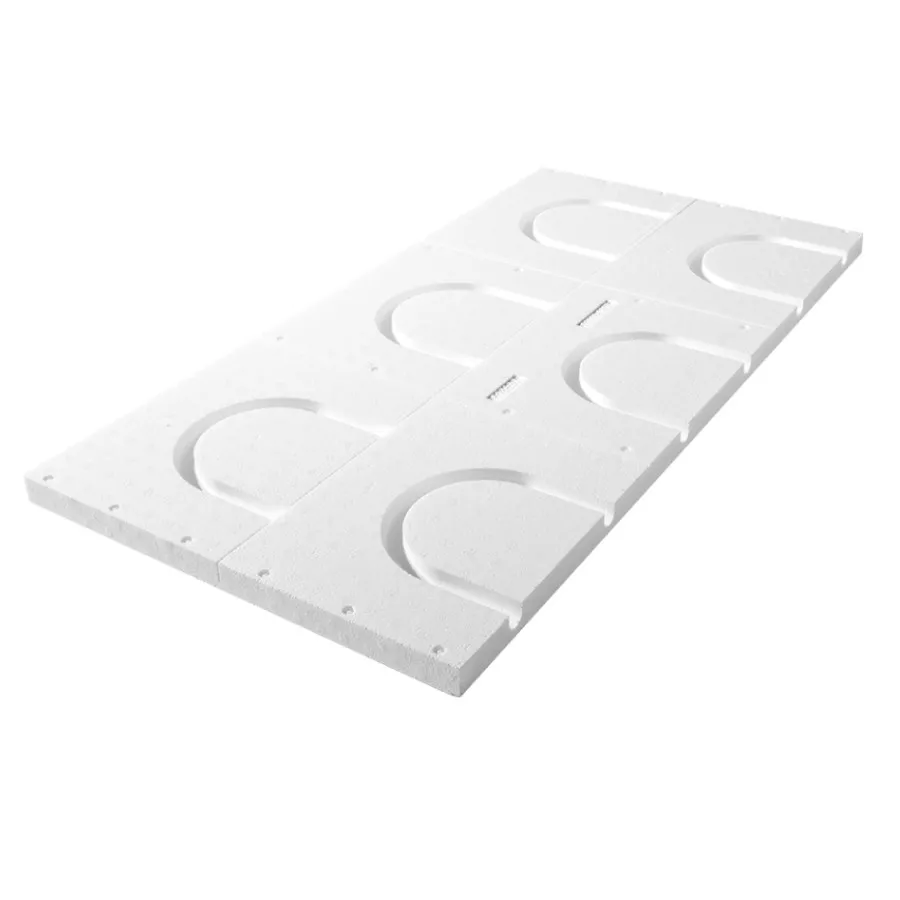

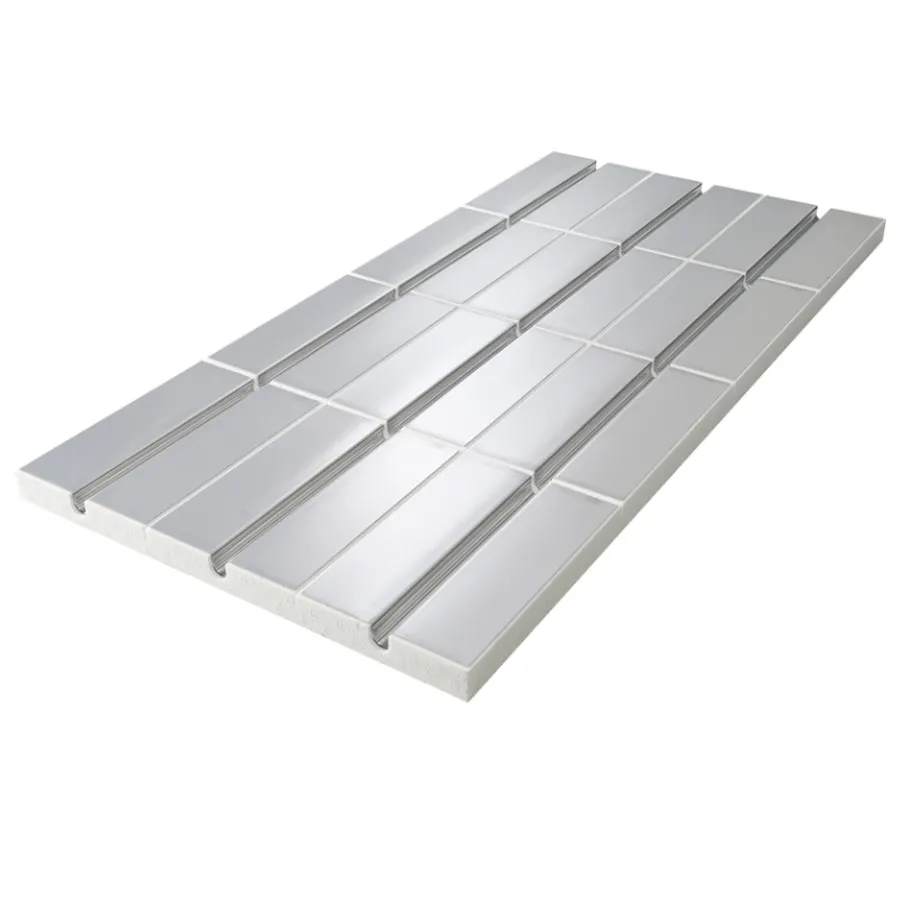

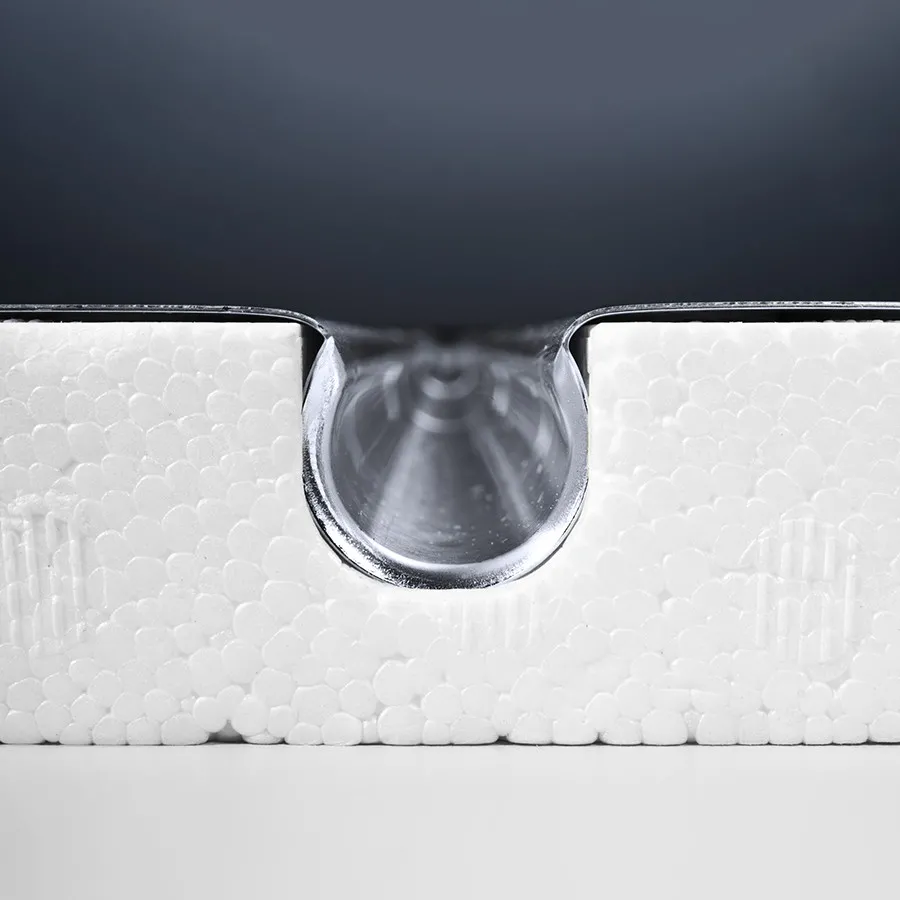

BLANKE PERMATOP – Geradeelement
BLANKE PERMATOP – Umlenkelement
BLANKE PERMATOP – EPS-Randausbauplatte

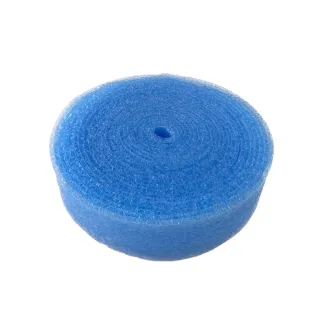

BLANKE PERMATOP – Randdämmstreifen

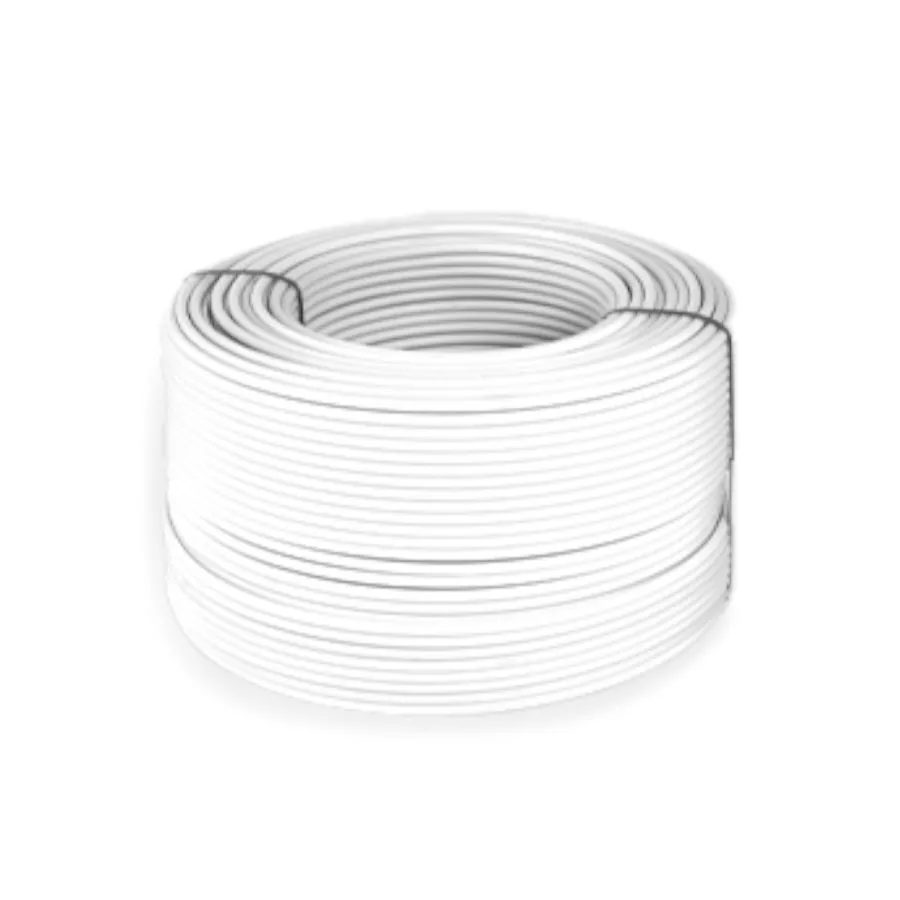

BLANKE PERMATOP – Metallverbundrohr 16 x 2 mm

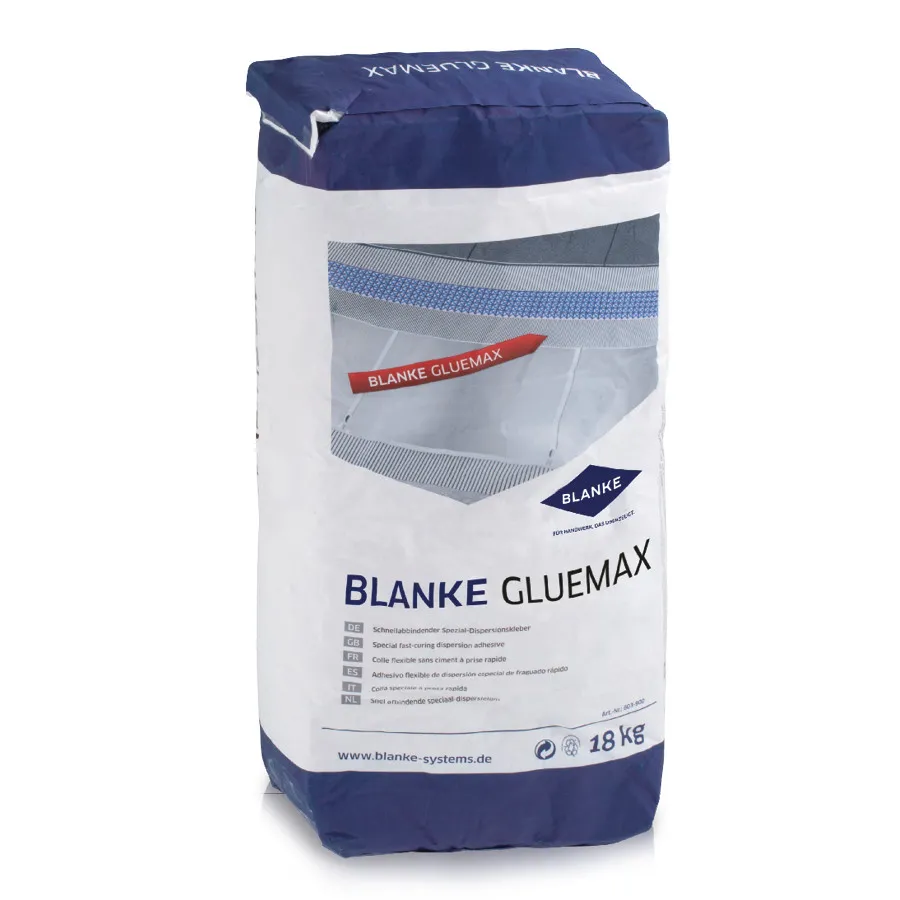

BLANKE GLUEMAX – schnell abbindender Spezial-Pulverdispersionskleber
BLANKE PERMAT – Belagsträger- und Entkopplungsmatte
Zeichnung des individuellen Verlegeplans als Dienstleistung für den Planer und die einfache und schnelle Ausführung
Auf Wunsch wird auch eine Heizlastberechnung sowie ein hydraulischer Abgleich erstellt.
Weiterführend zum System sind wartungsfreie Rand und Bewegungsfugenprofile, z.B. BLANKE CORNEX und BLANKE FLOOREX sowie Wand-, Sockel- und Bodenabschlüsse in verschiedenen Farb- bzw. Materialausführungen, z.B. BLANKE CUBELINE, erhältlich.

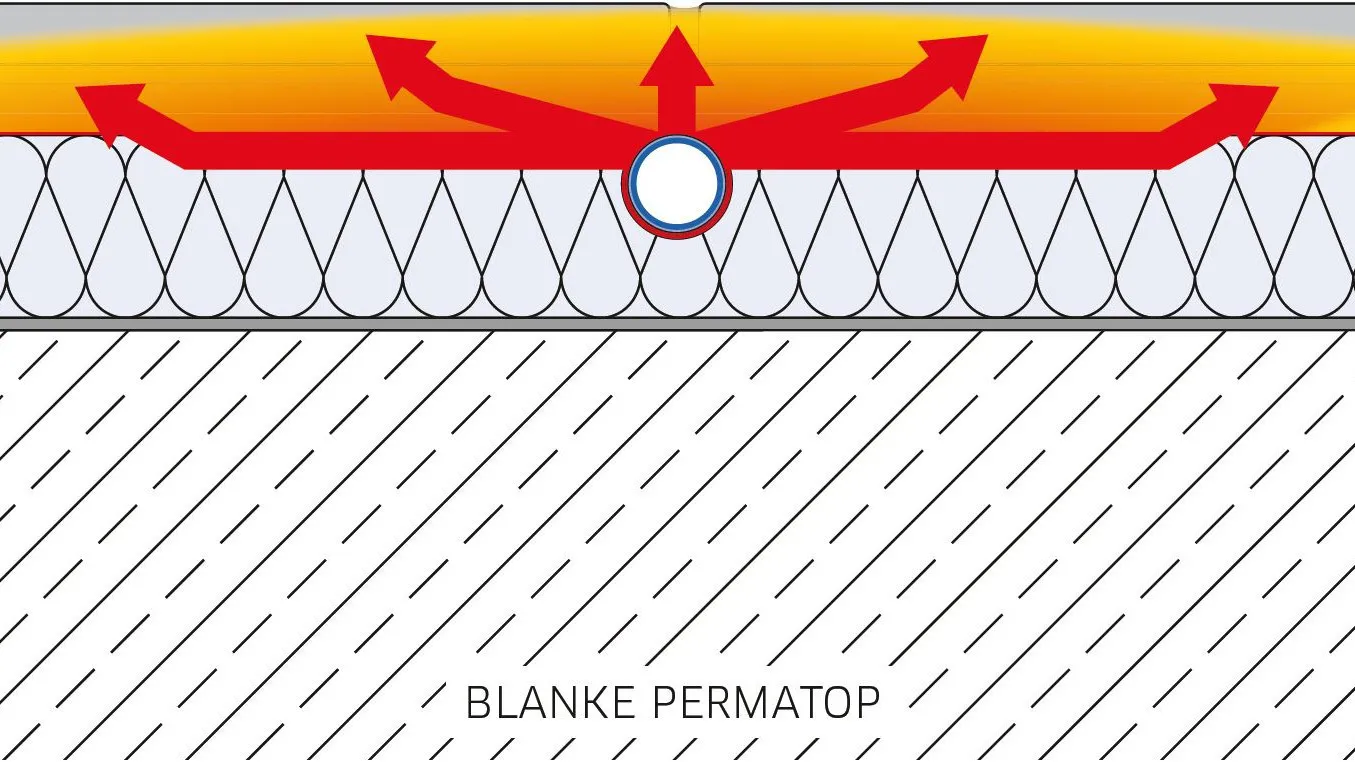

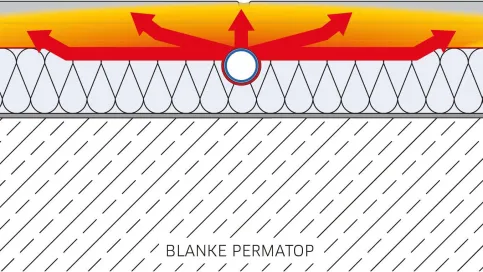

BLANKE PERMATOP Wärmeverteilung

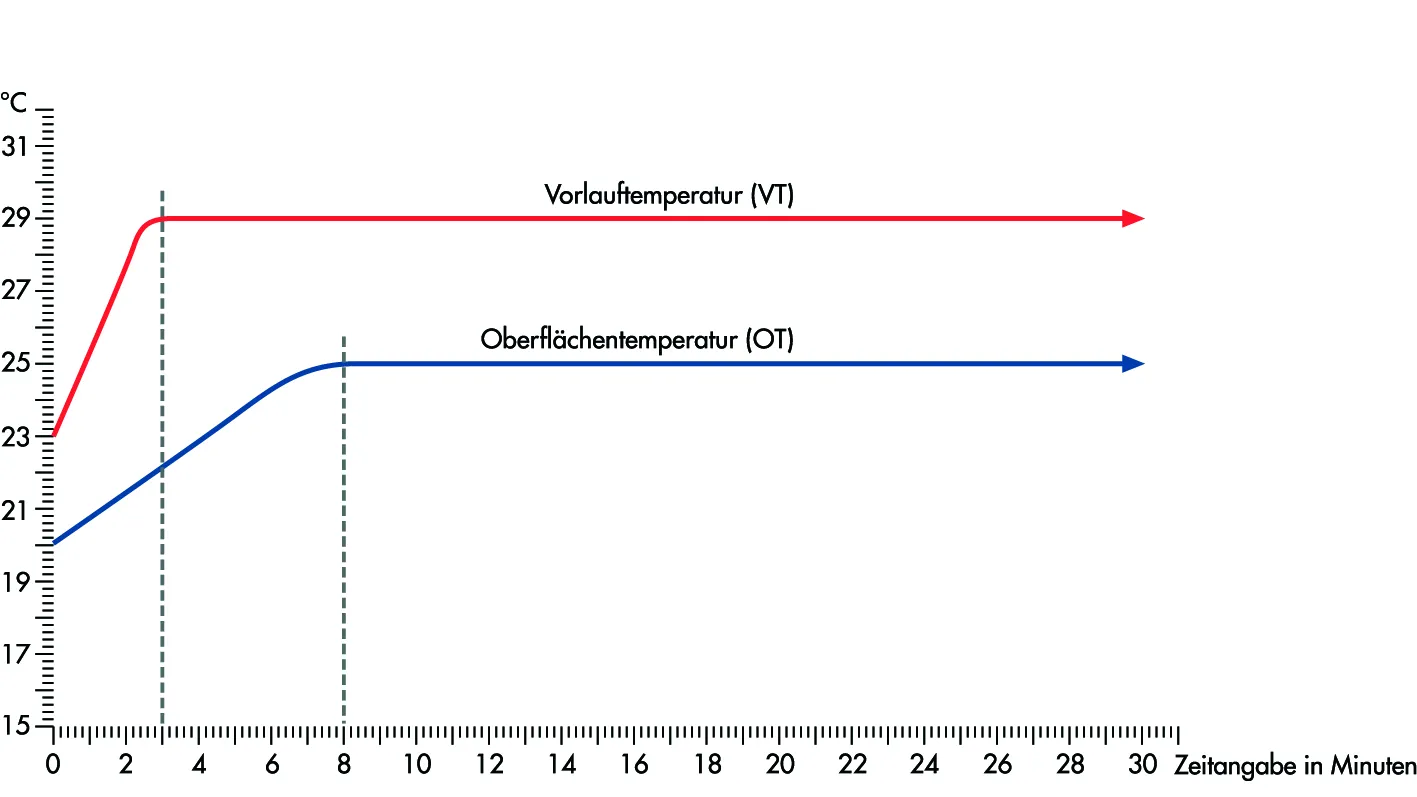

BLANKE PERMATOP Temperaturen
Weitere Informationen zu BLANKE HEIZ- UND KÜHLSYSTEME: Produktbroschüre
BLANKE ELOTOP+

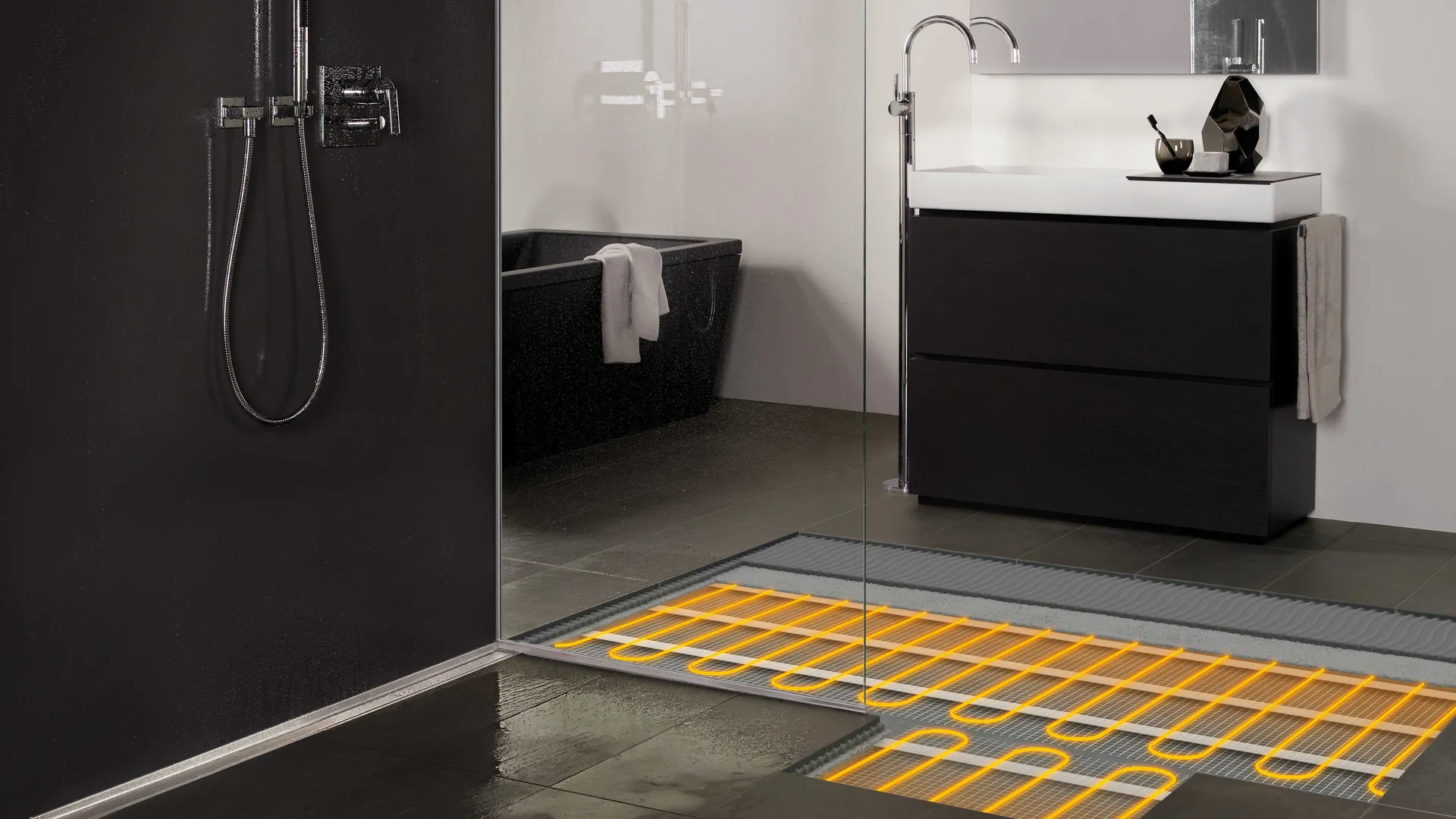

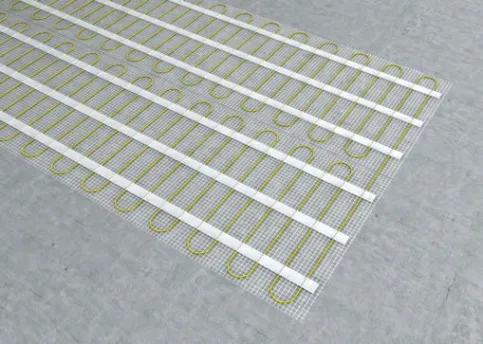

Elektrische Fußbodenheizung BLANKE ELOTOP+
BLANKE ELOTOP+ kann als Vollheizung oder als Zusatzheizung zur Temperierung aller Bodenflächen eingesetzt werden. Die Wohlfühltemperatur lässt sich dank integrierter Temperaturfühler in jedem Raum komfortabel und individuell regeln.
Bei Sanierungen und Renovierungen sind keine kostenaufwendigen Erweiterungen des bestehenden zentralen Heizsystems nötig, denn BLANKE ELOTOP+ lässt sich im Zuge einer Renovierung unkompliziert nachträglich einbauen.
Kalte Stellen gehören ab sofort der Vergangenheit an, egal wie individuell der Grundriss ist.
BLANKE ELOTOP+ kann auch im Nassbereich, z. B. in bodengleichen Duschen, eingesetzt werden und besitzt die VDE-Zulassung.
Besonderheiten
Spürbare Wärme in kürzester Zeit
An alle Grundrisse individuell anpassbar
Perfekt für Renovierungen dank niedriger Höhe
Warme Füße im Nassbereich - auch kleine Teilflächen im Bad leicht realisierbar
Partieller oder vollflächiger Einsatz
Allergiker-geeignet
Nahezu elektrosmogfrei durch Zweileiterheizsystem
Die neue Generation der elektrischen Fußbodenheizung ist selbstklebend. Das ermöglicht eine schnelle und sichere Verlegung, Montagezeit und Material können eingespart werden.
Technische Daten
Spannung: 230 V AC
Leistung Matte: 160 W/m²
Leistung Leiter: max. 12 W/m
Mattenbreite: 0,50 m
Abmessung Leiter: Ø 3,0 mm
Biegeradius: mind. 30 mm
Nenngrenztemp.: + 90 °C
Schutzmaßnahme: FI-Schutzschaltung: 30 mA
Absicherung: 10 A (B-Charakteristik)
Anschlussleitung: 4,00 m
Prüfspannung: 2.000 – 4.000 V
Trägermaterial: Glasgittergewebe, selbstklebend
Verlegung

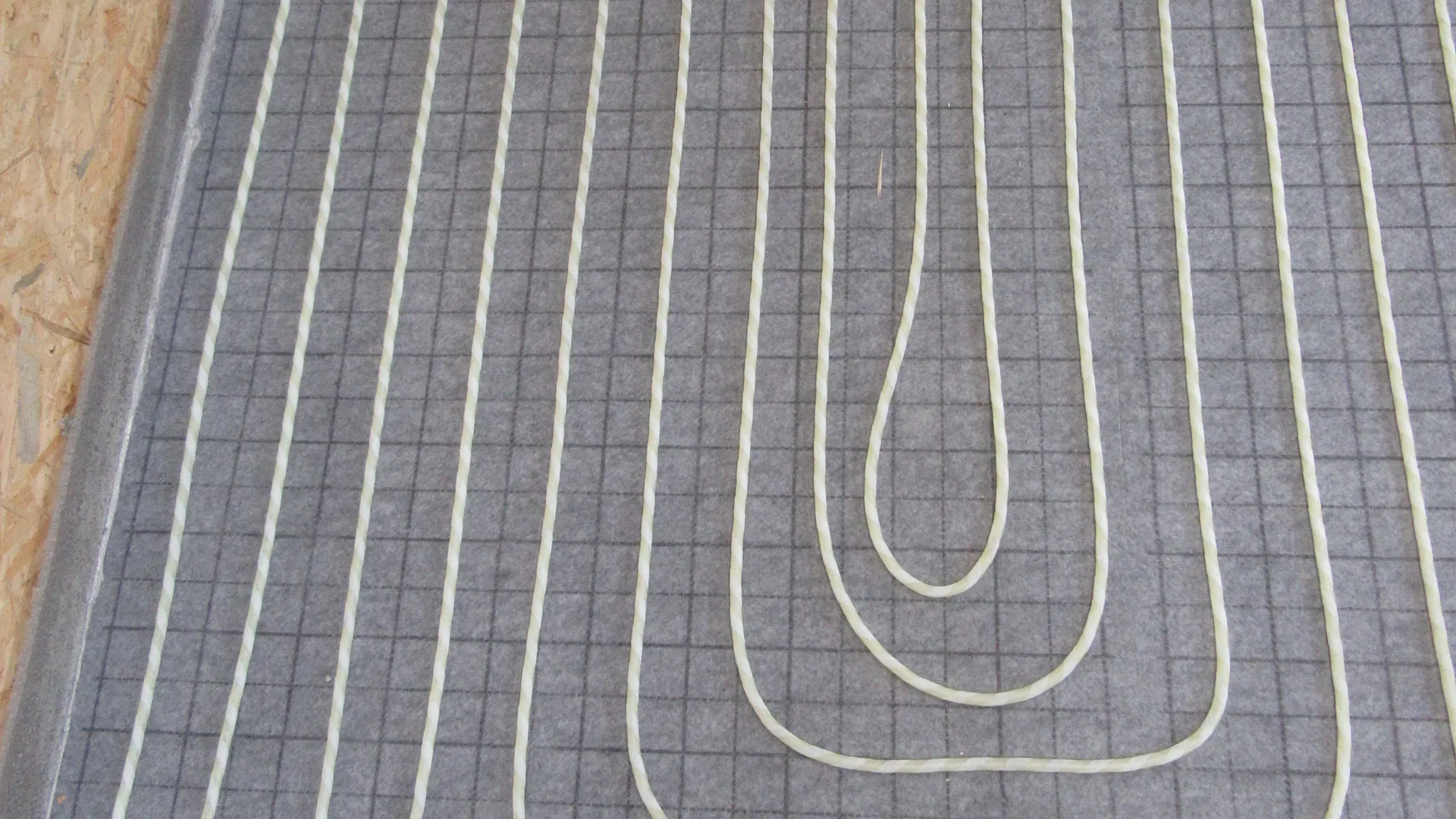

Die Heizmatten können durch beliebiges Einschneiden und Umklappen des Gittergewebes leicht der zu beheizbaren Fläche angepasst werden. Die Flächenheizung besitzt durch das Zweileiterheizsystem nur noch eine Anschlussleitung.

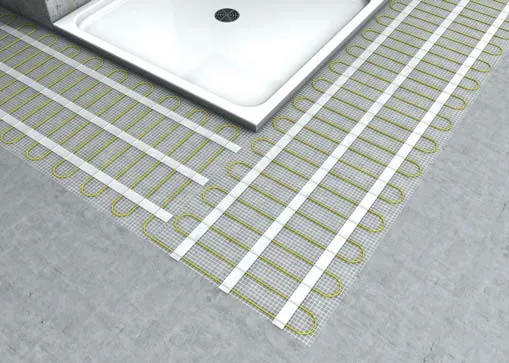

Eckverlegung von BLANKE ELOTOP+
Zurückverlegung von BLANKE ELOTOP+ um 180°

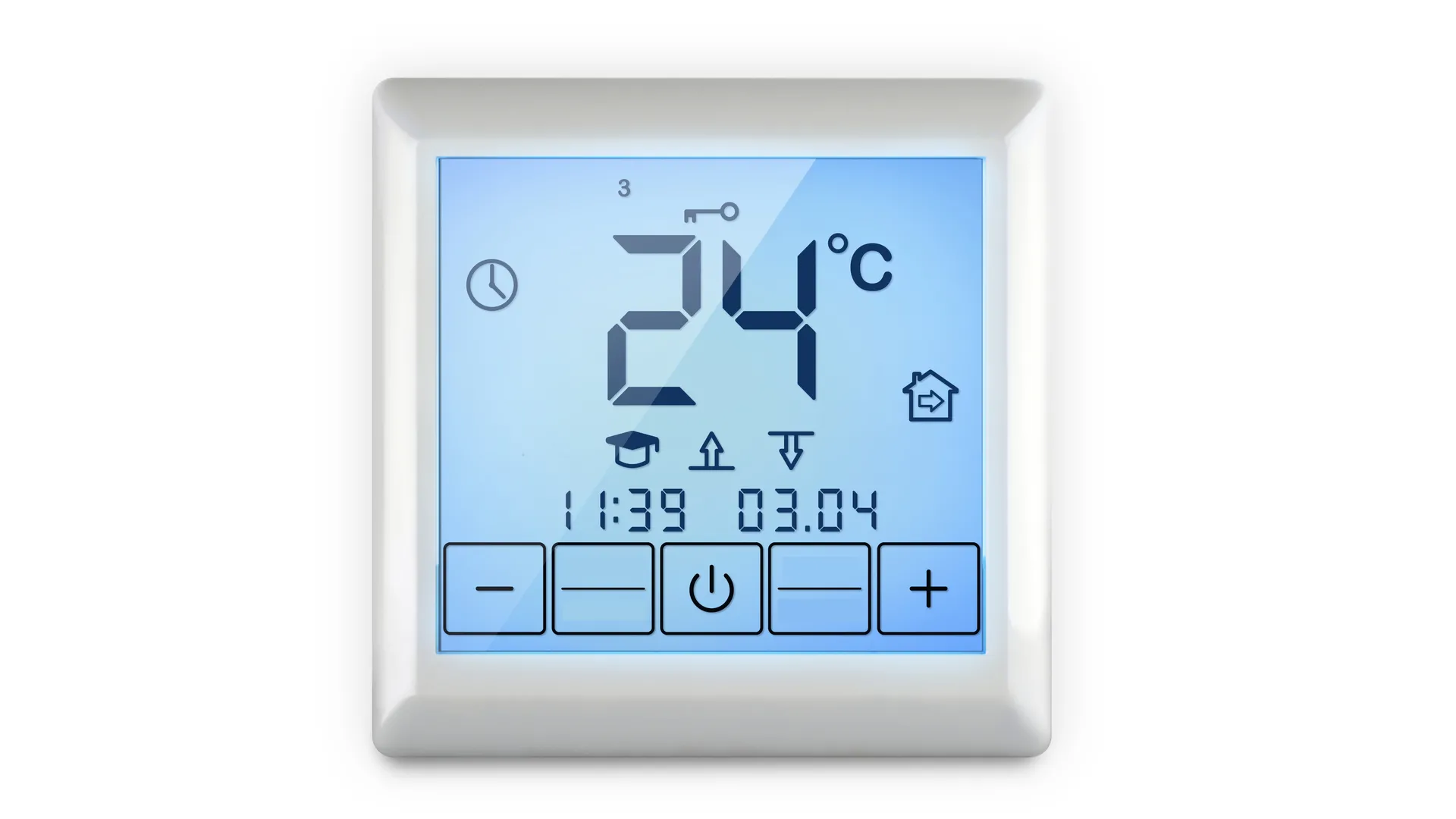

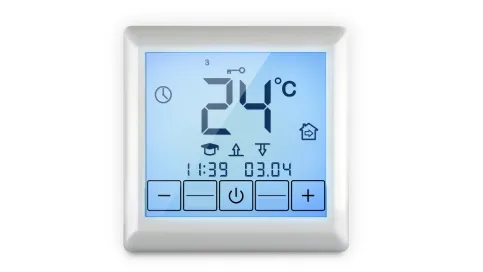

BLANKE ELOTOP+_Digitales Touch-Thermostat
Neben einem klassischen analogen Thermostat für die Bedienung mittels eines Drehreglers, bietet Blanke Systems auch ein digitales Touch-Thermostat an. Damit lassen sich Räume einfach getrennt voneinander in der gewünschten Temperatur erwärmen und regeln.
