Sole-Wasser-Wärmepumpen

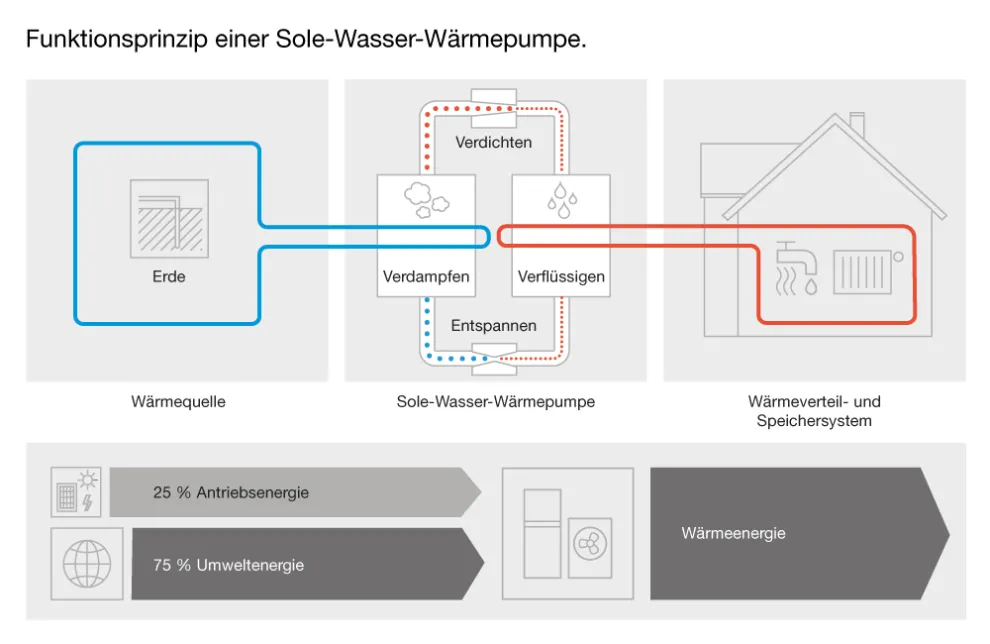

Das Prinzip
Sole-Wasser-Wärmepumpen nutzen die Energie aus dem Erdreich. Der Erdboden ist ein ausgezeichneter Wärmespeicher, der seine Temperatur das ganze Jahr über relativ konstant hält. Energie aus dem Boden kann im Winter zum Heizen und im Sommer zum Kühlen genutzt werden.
Sole-Wasser-Wärmepumpen gewinnen ihre thermische Energie entweder bodennah über Flachkollektoren oder aus der Tiefe über Erdsonden. In beiden Varianten nimmt eine in den Leitungen zirkulierende Sole-Flüssigkeit (ein Gemisch aus Wasser und Frostschutzmittel) die Wärmeenergie auf. Sie gibt die Energie an ein Kältemittel ab, welches dabei aufgrund des niedrigen Siedepunkts verdampft. Denn unabhängig von der Jahreszeit hat der Boden ab einer gewissen Tiefe eine gleichbleibende Temperatur. Das verdampfte Kältemittel wird in einem Verdichter komprimiert. Durch die Erhöhung des Drucks steigt auch die Temperatur.
In einem nachgeschalteten Kondensator wird dem Dampf dann seine Wärmeenergie wieder entzogen und in ein anderes System (etwa die Heizung oder den Warmwasserspeicher) abgegeben. Durch den Wärmeverlust und die anschließende Verringerung des Drucks über ein Expansionsventil verflüssigt sich das Kältemittel wieder und steht dem Kreislauf erneut zur Verfügung. Der Prozess lässt sich auch umkehren: Sole-Wasser-Wärmepumpen können zusammen mit einer passiven Kühlstation (optional zu berücksichtigen) an heißen Tagen auch zur Kühlung verwendet werden.
Vorteile
Erdwärme als kostenlose Energiequelle
geringe Betriebs- und Wartungskosten
CO2-neutraler Betrieb
sowohl Heizen als auch Kühlen möglich
staatlicher Zuschuss für die Anschaffungskosten möglich
Varianten
Beim Kauf einer Sole-Wärmepumpe ist ein Gerät mit flach installierten Erdkollektoren oder aber mit einer tief in den Boden versenkten Erdsonde möglich.
Flachkollektoren benötigen viel Platz auf dem Grundstück, damit die Funktion der Sole-Wasser-Wärmepumpe nicht eingeschränkt wird. Die ausgewiesene Fläche ist anschließend nicht mehr bebaubar oder mit tiefwurzelnden Bäumen oder Sträuchern bepflanzbar, da sonst Leitungen der Pumpe Schaden nehmen könnten.
Die Erdsonde benötigt weniger Platz, jedoch ist hier eine Bohrung erforderlich, da die Sonde tief in das Erdreich versenkt werden muss. Diese Variante ist teurer als die Installation von Flachkollektoren und genehmigungspflichtig.
Weitere Informationen: Sole-Wasser-Wärmepumpen
Produkte (Auswahl)
Die Logatherm WSW196i(T) und Logatherm WSW186i(T) gibt es in verschiedenen Leistungsstufen zwischen 6 kW und 16 kW. Alle Geräte sind mit integriertem Warmwasserspeicher 180 l oder für nebenstehende Warmwassersysteme erhältlich. Die Wärmepumpen sind bereits mit Sole- und Wärmeträgerpumpe, Umschaltventil und Heizstab ausgestattet.
Energieeffizienz
Die Leistung der Wärmepumpe wird durch die drehzahlgeregelte Inverter-Technologie jederzeit an den Bedarf im Heizsystem angepasst und arbeitet somit wirtschaftlich. Bei den Vorlauftemperaturen 35 °C und 55 °C arbeiten z.B. die Logatherm WSW196i(T) Wärmepumpen mit einer A+++ Energieeffizienzklasse (6 kW mit A++).

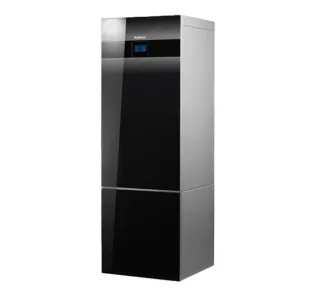

Logatherm WSW196i(T)
Logatherm WSW196i(T)
Die Logatherm WSW196i(T) im Design der Titanium Linie ist sehr leise und mit dem integrierten Warmwasserspeicher (180 Liter Fassungsvermögen) sehr kompakt, sodass sie auch in kleinen Räumen im Haus aufgestellt werden kann. Die Logatherm WSW196i(T) eignet sich für Neubau wie für Modernisierung oder Erweiterung eines Heizsystems in einem Einfamilienhaus und ist für die Kombination mit einer Photovoltaikanlage zur Eigenstromversorgung vorbereitet.
Eigenschaften
Inverter geregelte Wärmepumpe
Leistungsbereich zwischen 2 und 16 kW
Vorteile
kompakte Bauweise
Systembedieneinheit Logamatic BC400 mit Touchscreen
flexible Einbindung regenerativer Energien
Energieeffizienzklasse bis A+++ bei der Raumheizung, A+ bei der Warmwasserbereitung im Eco+ Betrieb
serienmäßige IP-Schnittstelle
Mehr Informationen: Broschüre Logatherm WSW196i(T)

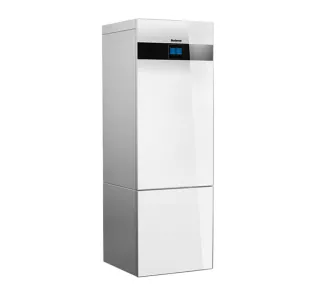

Logatherm WSW186i(T)
Logatherm WSW186i(T)
Die Logatherm WSW186iT ist eine Wärmepumpen-Variante mit weißer Metallverkleidung. Technisch ist sie identisch mit der Logatherm WSW196iT. Bei dieser preisgünstigeren Variante ist die Internet-Schnittstelle (MX300) nur als Zubehör erhältlich und die Anzahl der Paketangebote geringer. Die WSW186i(T) eignet sich für Neubau wie für Modernisierung oder Erweiterung eines Heizsystems in einem Einfamilienhaus und ist für die Kombination mit einer Photovoltaikanlage zur Eigenstromversorgung vorbereitet.
Eigenschaften
Inverter geregelte Wärmepumpe
Leistungsbereich zwischen 2 und 16 kW
Vorteile
kompakte Bauweise
Systembedieneinheit Logamatic BC400 mit Touchscreen
flexible Einbindung regenerativer Energien
Energieeffizienzklasse bis A+++ bei der Raumheizung, A+ bei der Warmwasserbereitung im Eco+ Betrieb
optionale IP-Schnittstelle
Mehr Informationen: Broschüre Logatherm WSW186i(T)
