Bauwerksabdichtungssysteme
Kubithen Bauwerksabdichtung
Die Qualität von Bauwerken schützen
Die Bauwerksabdichtung ist ein zentraler Bestandteil für den Schutz eines Gebäudes gegen die schädigenden Einflüsse von Feuchtigkeit in der Bausubstanz. Ohne eine fachgerecht geplante und ausgeführte Systemlösung können Keller schnell ein feuchtes Raumklima oder „muffige“ Luft bekommen. Darüber hinaus kann ein zu hoher Feuchtegehalt in der Bausubstanz langfristig zu Schimmelbildungen führen.
Nachhaltigkeit bedeutet auch Schutz der Werte von Bauwerken mit Hilfe sicherer Bauwerksabdichtung.
Bauteilbezogene Normungen

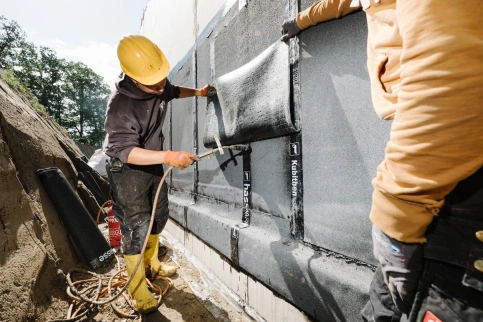

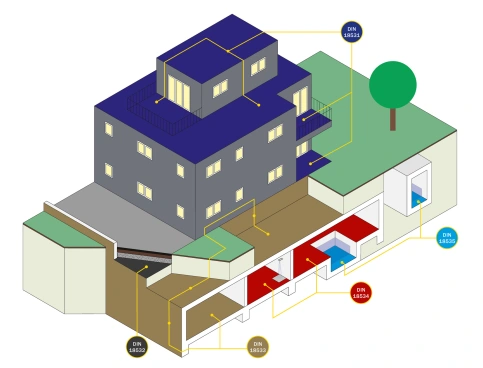

Im Jahr 2017 wurde die bisherige DIN 18195 für Bauwerksabdichtungen in bauteilbezogene DIN-Normen aufgeteilt. Die DIN 18195 regelt nun alle Begriffe. Zusammen mit der DIN 18531, Abdichtung von Dächern, gibt es aktuell fünf Einzelnormen:
Bauwerksabdichtungssysteme
DIN 18531 — Abdichtung von Dächern, sowie von Balkonen, Loggien und Laubengängen
DIN 18532 — Abdichtung von befahrbaren Verkehrsflächen aus Beton
DIN 18533 — Abdichtung von erdberührenden Bauteilen
DIN 18534 — Abdichtung von Innenräumen
DIN 18535 — Abdichtung von Behältern und Becken
Nachfolgend werden für die DIN 18533, Abdichtung von erdberührenden Bauteilen, einige Anwendungsempfehlungen aufgeführt.
Broschüre: Kubithen Bauwerksabdichtung
Radondichtheit

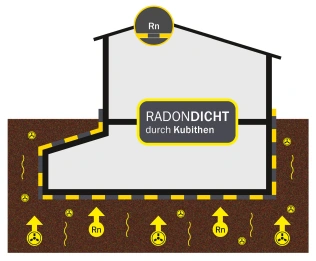

Radondichte Bauwerksabdichtung mit Kubithen
Radondichte Bauwerksabdichtung mit Kubithen
Die Radondichtheit von Bauwerken ist ein bisher unterschätzter Faktor im Bereich der Bauwerksabdichtung. Das radioaktive Edelgas Radon stellt nachgewiesen eine Gefahr für die Gesundheit dar. Nach dem Rauchen ist Radon die zweithäufigste Ursache für Lungenkrebserkrankungen.
Radon entsteht in Bodenteilchen und Gesteinen. Es diffundiert durch Spalten und Grundwasser. In freier Umgebung kann sich Radon schnell verflüchtigen und stellt keine besondere Bedrohung dar.
Dringt Radon jedoch durch undichte, erdberührte Gebäudeteile in Innenräume ein, birgt dies Gefahren. Radon ist schwerer als Luft und kann sich daher besonders in Kellerräumen anreichern. Aufgrund seiner Geruchs-, Geschmack- und Farblosigkeit wird Radon nicht von menschlichen Sinnen wahrgenommen.
Alle Kubithen Produkte sind geprüft radondicht. Somit ist nicht nur ein nachhaltiger Schutz der Bausubstanz, sondern auch der Gesundheit, gegeben.
Bodenfeuchte und nicht drückendes Wasser
Wassereinwirkungsklasse W1-E (ehemals DIN 18195, Teil 4)
Ausführungsempfehlung
als W1.1-E: Bodenfeuchte und nicht drückendes Wasser bei Bodenplatten und erdberührten Wänden
als W1.2-E: Bodenfeuchte und nicht drückendes Wasser bei Bodenplatten und erdberührten Wänden mit Drainage

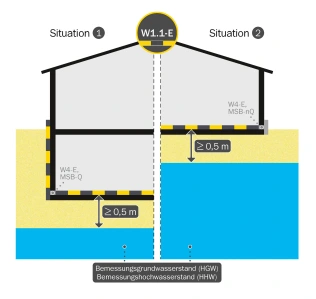

Wassereinwirkungsklasse W1.1-E

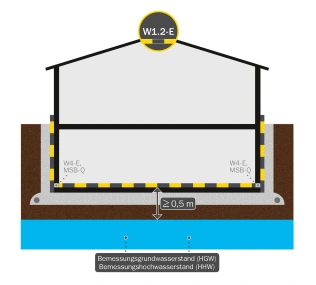

Wassereinwirkungsklasse W1.2-E
Wassereinwirkungsklasse W1.1-E: Bodenfeuchte und nicht drückendes Wasser bei Bodenplatten und erdberührten Wänden und Wassereinwirkungsklasse W4-E (MSB-nQ) als Querschnittsabdichtung in/unter seitlich nicht druckbelasteten Wänden
Art der Abdichtung | Bahnentypen* | Hasse-Produkt | Lagen | Anwendungstyp |
Polymerbitumen-Schweißbahnen | BA PYE KTG S4 BA PYE PV250 S5 | Kubithen S4 Kubithen S5 | mind. 1 mind. 1 | Schweißverfahren |
Selbstklebende Bitumendichtungsbahn mit HDPE-Trägerfolie | BA KSK | Hassothen F | mind. 1 | Selbstklebeverfahren |
Selbstklebende Polymerbitumenbahn mit Trägereinlage | BA PYE KTG KSP - 3,0 | Kubithen SK/SN** | mind. 1 | Selbstklebeverfahren |
Polymerbitumenbahn mit Aluminiumverbundträger | BA Estrichbahn (EB) | Kubithen 25*** | mind. 1 | Lose verlegt, Nähte und Stöße verklebt |
Art der Abdichtung | Bahnentypen* | Hasse-Produkt | Lagen | Anwendungstyp |
Polymerbitumen-Schweißbahnen | BA PYE KTG S4 BA PYE PV250 S5 | Kubithen S4 Kubithen S5 | mind. 1 mind. 1 | Schweißverfahren |
Selbstklebende Bitumendichtungsbahn mit HDPE-Trägerfolie | BA KSK | Hassothen F | mind. 1 | Selbstklebeverfahren |
Selbstklebende Polymerbitumenbahn mit Trägereinlage | BA PYE KTG KSP - 3,0 | Kubithen SK/SN** | mind. 1 | Selbstklebeverfahren |
* In Anlehnung an DIN SPEC 20000-202.
** Bei einer vollflächig ausgeführten Abdichtung der Bodenplatte mit Kubithen SK/SN kann bei seitlich nicht druckbelasteten Wänden W4-E (MSB-nQ) auf die Verlegung einer Mauersperrbahn verzichtet werden.
*** Nur für Wassereinwirkungsklasse W1.1-E zulässig (nach Tabelle 10, DIN 18533-2:2017-07, Hinweis a)
Drückendes Wasser
Wassereinwirkungsklasse W2-E (ehemals DIN 18195, Teil 6)
Ausführungsempfehlung
als W2.1-E: mäßige Einwirkung von drückendem Wasser (≤ 3 m Eintauchtiefe)
als W2.2-E: hohe Einwirkung von drückendem Wasser (> 3 m Eintauchtiefe)

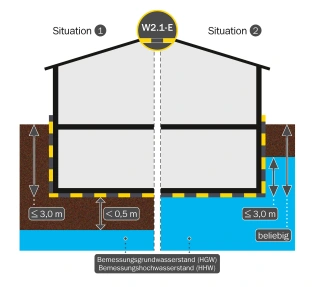

Wassereinwirkungsklasse — W2.1–E

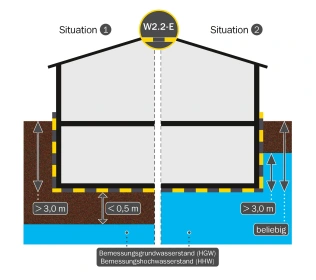

Wassereinwirkungsklasse — W2.2–E

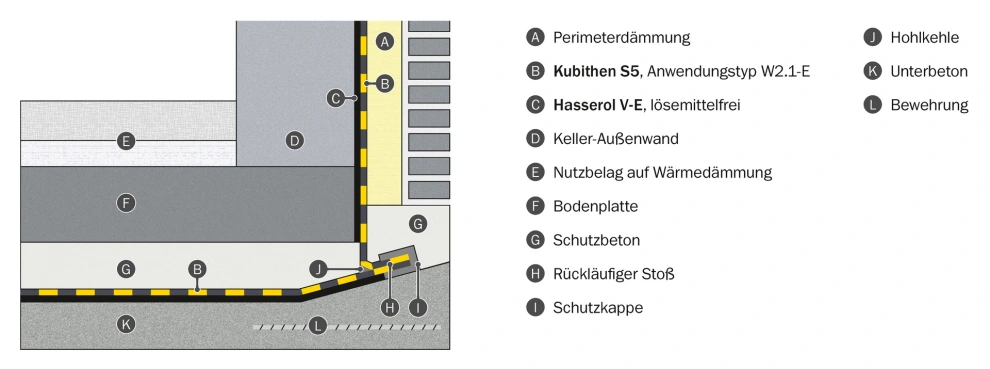

Wassereinwirkungsklasse W2.1-E: mäßige Einwirkung von drückendem Wasser (≤ 3 m Eintauchtiefe)
Art der Abdichtung | Bahnentypen* | Hasse-Produkt | Lagen | Verarbeitung |
Einlagig (Eintauchtiefe ≤ 3 m) | ||||
Polymerbitumen-Schweißbahn | BA PYE PV250 S5 | Kubithen S5 | 1 | Schweißverfahren |
Zweilagig (Eintauchtiefe ≤ 3 m) | ||||
Polymerbitumen-Schweißbahnen | BA PYE KTG S4 BA PYE PV250 S5 | Kubithen S4 Kubithen S5 | Wasser abgewandte Lage Wasser zugewandte Lage | Schweißverfahren |
Bitumen- und/oder Polymerbitumen- Abdichtungsbahnen** | BA PYE G200 DD BA PYE PV200 DD | Kubitekt Hassotekt PYE PV200 DD | Wasser abgewandte Lage Wasser zugewandte Lage | Gießverfahren |
Art der Abdichtung | Bahnentypen* | Hasse-Produkt | Lagen | Verarbeitung |
Zweilagig (Eintauchtiefe > 3 m ≤ 4 m) | ||||
Polymerbitumen-Schweißbahn | BA PYE KTG S4 BA PYE PV250 S5 | Kubithen S4 Kubithen S5 | Wasser abgewandte Lage Wasser zugewandte Lage | Schweißverfahren |
Zweilagig (Eintauchtiefe > 4 m ≤ 9 m) | ||||
Polymerbitumen-Schweißbahnen | BA PYE KTG S4 BA PYE PV250 S5 | Kubithen S4 Kubithen S5 | Wasser abgewandte Lage Wasser zugewandte Lage | Schweißverfahren |
Dreilagig (Eintauchtiefe > 4 m ≤ 9 m) | ||||
Bitumen- und/oder Polymerbitumen- Abdichtungsbahnen** | BA PYE PV200 DD BA PYE G200 DD BA PYE PV200 DD | Hassotekt PYE PV200 DD Kubitekt Hassotekt PYE PV200 DD | Wasser abgewandte Lage Zwischenlage Wasser zugewandte Lage | Gießverfahren |
Dreilagig (Eintauchtiefe > 9 m) | ||||
Polymerbitumen-Schweißbahnen | BA PYE KTG S4 BA PYE KTG S4 BA PYE PV250 S5 | Kubithen S4 Kubithen S4 Kubithen S5 | Wasser abgewandte Lage Zwischenlage Wasser zugewandte Lage | Schweißverfahren |
* In Anlehnung an DIN SPEC 20000-202.
** Bitumen- und Polymerbitumen-Abdichtungsbahnen sind mit Klebemasse im Bürstenstreich- oder Gieß- und Einwalzverfahren oder Flämmverfahren einzubauen. Obere Lagen aus einer Bitumen- oder Polymerbitumen-Abdichtungsbahn müssen mit einem Deckaufstrich versehen werden.
Nicht drückendes Wasser auf erdüberschütteten Decken
Wassereinwirkungsklasse W3-E (ehemals DIN 18195, Teil 5)

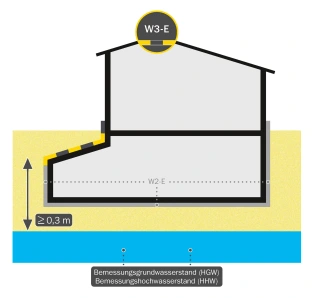

Wassereinwirkungsklasse W3-E
Ausführungsempfehlung
Der tiefste Punkt der Deckenfläche muss mindestens 30 cm über dem Bemessungshochwasserstand (HHW) bzw. Bemessungsgrundwasserstand (HGW) liegen und darf eine Anstauhöhe von 10 cm nicht überschreiten.
Andernfalls ist die Abdichtung nach W2-E zu bemessen.

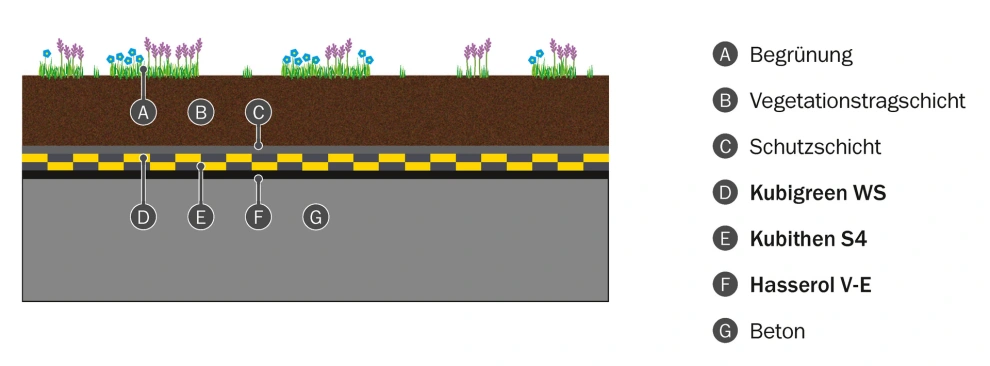

Wassereinwirkungsklasse W3-E: ungedämmter Abdichtungsaufbau mit Wurzelschutz
Art der Abdichtung | Bahnentypen* | Hasse-Produkt | Lagen | Anwendungstyp |
Ungedämmte Abdichtungsaufbauten | ||||
Polymerbitumen-Schweißbahnen | BA PYE KTG S4 BA PYE KTG S4 | Kubithen S4 Kubithen S5 | Erste Abdichtungslage Oberlage | Schweißverfahren |
Polymerbitumen-Schweißbahnen | BA PYE KTG S4 BA PYE PV270 S5 | Kubithen S4 Kubigreen WS*** | Erste Abdichtungslage Oberlage | Schweißverfahren |
Gedämmte Abdichtungsaufbauten (Auswahl) | ||||
Polymerbitumen-Dampfsperrbahn | BA PYE Alu KTG S4 | Hasse Vapor | Dampfsperre | Schweißverfahren |
Wärmedämmschicht | Geeigneter Wärmedämmstoff (druckfest) | |||
Selbstklebende Polymerbitumenbahn mit Trägereinlage | BA PYE KTG KSP - 3,0 | Kubithen SK/SN | Erste Abdichtungslage | Selbstklebeverfahren |
Polymerbitumen-Schweißbahn | BA PYE PV250 S5 | Kubithen S5 | Oberlage | Schweißverfahren |
Polymerbitumen-Abdichtungsbahn | BA PYE G200 DD | Kubitekt | Ausgleichslage | Gießverfahren |
Wärmedämmschicht | Schaumglasdämmung | |||
Polymerbitumen-Abdichtungsbahnen** | BA PYE G200 DD BA PYE PV200 DD | Kubitekt Hassotekt PYE PV200 DD | Erste Abdichtungslage Oberlage | Gießverfahren |
* In Anlehnung an DIN SPEC 20000-202.
** Polymerbitumen-Abdichtungsbahnen sind mit Klebemasse im Bürstenstreich-, Gieß- oder Flämmverfahren einzubauen.
*** Wenn Durchwurzelungsschutz gefordert ist.
Spritzwasser am Wandsockel sowie Kapillarwasser in und unter erdberührten Wänden
Wassereinwirkungsklasse W4-E (ehemals DIN 18195, Teil 4)

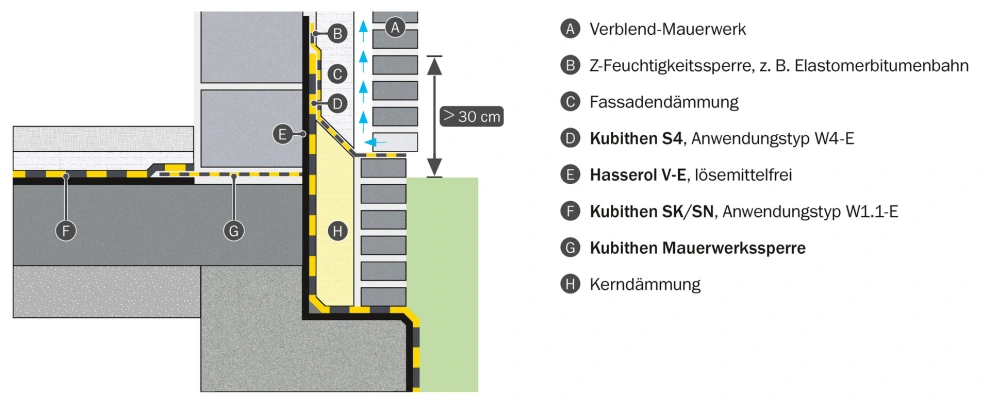

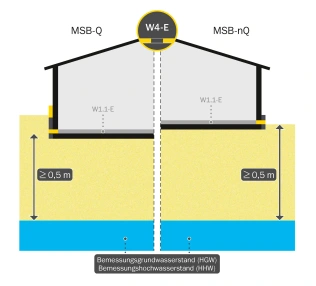

Wassereinwirkungsklasse W4-E
Ausführungsempfehlung
Bei der Abdichtung von Wandsockeln mit Bitumen- und Polymerbitumenbahnen wird die jeweilige Flächenabdichtung der erdberührten Wand am Wandsockel fortgeführt.
Abdichtung in und unter Wänden (Querschnittsabdichtung) - MSB
...als Querschnittsabdichtung an/unter seitlich druckbelasteten Wänden bei W4-E (MSB-Q)
...als Querschnittsabdichtung an/unter seitlich nicht druckbelasteten Wänden bei W4-E (MSB-nQ)
Wassereinwirkungsklasse W4-E: als Querschnittsabdichtung an/unter seitlich druckbelasteten Wänden bei W4-E
Art der Abdichtung | Bahnentypen* | Hasse-Produkt | Lagen | Anwendungstyp |
Mauersperrbahn | BA G200 DD | Kubithen Mauerwerkssperre | 1 | MSB-Q |
Art der Abdichtung | Bahnentypen* | Hasse-Produkt | Lagen | Anwendungstyp |
Selbstklebende Polymerbitumenbahn mit Trägereinlage | BA PYE KTG KSP - 3,0 | Kubithen SK/SN | 1 | MSB-nQ |
Selbstklebende Bitumen-Abdichtungsbahn mit HDPE-Trägerfolie | BA KSK | Hassothen F | 1 | MSB-nQ |
Bitumen-Abdichtungsbahn | BA G200 DD | Kubithen Mauerwerkssperre | 1 | MSB-nQ |
* In Anlehnung an DIN SPEC 20000-202.
Die Abdichtungsbahn der Querschnittsabdichtung muss eine durchgehende Abdichtungslage bilden. Die Abdichtungsbahnen müssen sich mindestens 20 cm überdecken. Bei zweischaligem Mauerwerk und einer Entwässerung unterhalb der Geländeoberfläche müssen die Stöße verklebt werden.
Überblick über das Kubithen-System

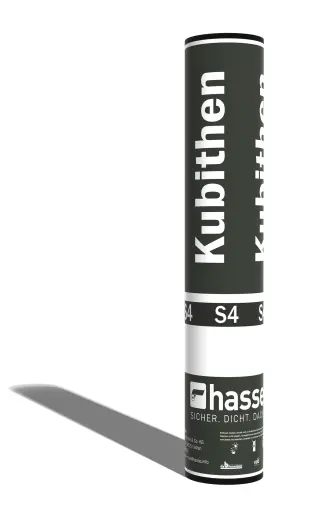

Kubithen 25 | Kubithen 25 Anschlussstreifen | Kubithen S4 |
Anwendungsbereich: W1.1-E | Anwendungsbereich: W1.1-E | Anwendungsbereich: W1.1-E, W1.2-E, W2.1-E, W2.2-E, W3-E, W4-E |
Schnelle, wirtschaftliche Verlegetechnik ohne Gebrauch von offener Flamme | Systembahn für Kubithen 25 | Hochwertige Elastomerbitumen- Bauwerkabdichtung mit Kombinationsträger- Einlage (KTG) |
Kubithen S5 | Kubithen SK/SN |
Anwendungsbereich: W1.1-E, W1.2-E, W2.1-E, W2.2-E, W3-E, W4-E | Anwendungsbereich: W1.1-E, W1.2-E, W2.1-E*, W2.2-E*, W3-E, W4-E (MSB-nQ) |
Hochwertige Elastomerbitumen- Bauwerksabdichtung mit Polyestervlies-Einlage | Hochwertige, vollflächig selbstklebende Elastomerbitumen-Bauwerksabdichtung mit Sicherheits-Schweißnaht |
Hassothen F | |
Anwendungsbereich: W1.1-E, W1.2-E, W4-E (MSB-nQ) | |
Vollflächig selbstklebende, trägerlose Elastomer bitumenbahn zur Abdichtung gegen Bodenfeuchte |
* als untere Lage, wenn Folgelage eine Polymerbitumen-Schweißbahn ist
