CARLISLE® SAFETY SYSTEM
SAFETY SYSTEME
GUARD: Geländer - Umfangreiches Sortiment an Seitenschutzsystemen
WALKWAY: EPDM-Sicherheitsoberlage WALKWAY, rutschhemmend
SECURE: Einzelanschlagpunkte und Seilsysteme für Flachdächer
SAFETY SYSTEM GUARD
SAFETY SYSTEM GUARD Seitenschutzsystem

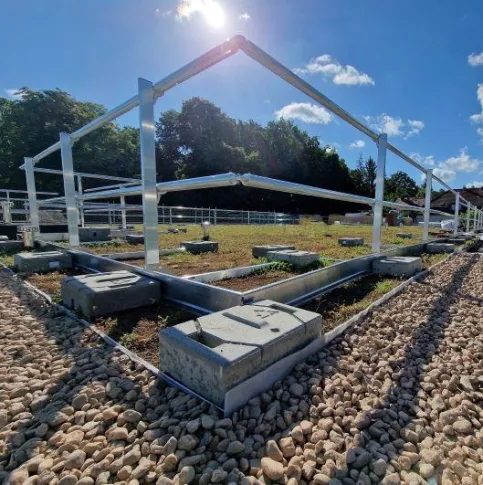

GUARD Seitenschutzsystem zur kollektiven Absturzsicherung für Flach- und Gründächer
Durch das System ist das Betreten der Dachflächen bereits ab einer Person ohne PSA und somit auch ohne besondere PSA-Schulung und -Einweisung vor Ort gestattet.
Flexibles Geländersystem
Durchdringungsfrei, schnell und sicher zu installieren
Patentiertes Klemmsystem
Vormontierte Geländerpfosten
Die GUARD Geländersysteme sind geprüft nach der DIN EN 13374 (2019) Klasse A+B.
Das GUARD Seitenschutzsystem kann entsprechend den Kriterien der DIN EN 62305-3 als natürlicher Bestandteil der Ableitung einer Blitzschutzanlage eingesetzt werden. Voraussetzung dafür ist die Verwendung der entsprechenden Erdungsrohrschellen und Trennmuffen.
GUARD
Höhenverstellung bis 3 cm
Winkeleinstellung von 60°, 74°, 84° und 90°
Das Geländersystem ist komplett klappbar
Attikalose Montage ist durch das Hinzufügen von zusätzlichen Ballastgewichten möglich und zugelassen
Fußleistenmontage ist einfach umsetzbar
Die Gesamthöhe an der höchsten Stelle beträgt 116 cm
Die Auslegerlänge beträgt 135 cm
GUARD PLUS
Höhenverstellung bis 20 cm
Winkeleinstellung von 60°, 74°, 84° und 90°
Das Geländersystem ist komplett klappbar
Attikalose Montage ist durch das Hinzufügen von zusätzlichen Ballastgewichten möglich und zugelassen
Fußleistenmontage ist einfach umsetzbar
Maximale Gesamthöhe 136 cm
Die Auslegerlänge beträgt mind. 108 cm bis max. 160 cm
Montagevideo des GUARD Geländersystems
Broschüre: GUARD Produktkatalog
SAFETY SYSTEM WALKWAY
WALKWAY wird für die Kennzeichnung von Wartungs- und Inspektionswegen auf Flachdächern eingesetzt.
WALKWAY ist eine rutschhemmende Sicherheitsoberlage auf Basis von EPDM mit einem zusätzlichen Festigkeitsträger für Perforationsschutz und Dimensionsstabilisierung, mit einer unterseitigen selbstklebenden Butylschicht. Die Unterseite ist mit einer Trennfolie abgedeckt.
WALKWAY
Eigenschaften
Klar gekennzeichnete Wege (BG und UVV)
Rutschhemmende Oberfläche
Glasgelege für Perforationsschutz und Dimensionsstabilisierung
Geringes Gewicht (2 kg/m2)
Schnelle Verarbeitung

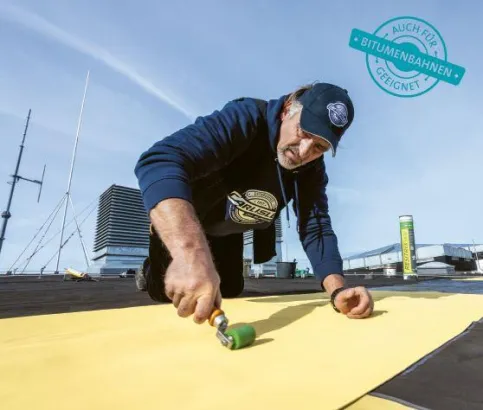

Auch für Bitumenbahnen geeignet
Lagesicher durch die Verklebung auf dem Untergrund
WALKWAY
Technische Daten
Brandschutzklassifizierung: Klasse E nach EN 13501-1
Oberfläche: Geprägt, strukturiert
Farbe: gelb (ähnlich RAL 1003)
Material-Basis: EPDM
Rollenlänge: 10 m
Rollenbreite: 1.00 m
Dicke (EN 1849-2): 1,6 mm (-5/+10 %)
Rollengewicht: 20 kg/Rolle
Verpackungseinheit: 20 Rollen/Palette
Lagerhaltung/ Lagerbedingungen: Vertikale Lagerung der Rollen auf Paletten. Schutz vor direkter Sonneneinstrahlung, Regen und Schnee erforderlich.
Lagerdauer/Haltbarkeit: 24 Monate

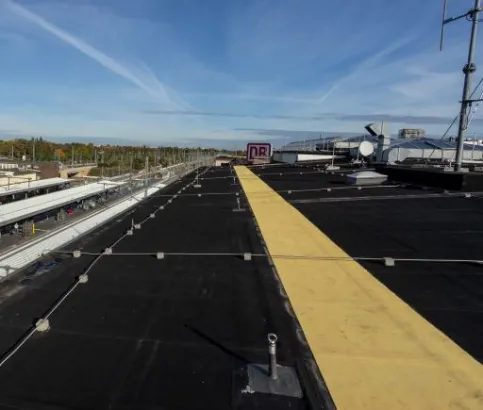

Verlegung WALKWAY Wartungsweg auf RESITRIX® Abdichtung – Hauptbahnhof Magdeburg | CARLISLE®
Broschüre: WALKWAY
SAFETY SYSTEM SECURE

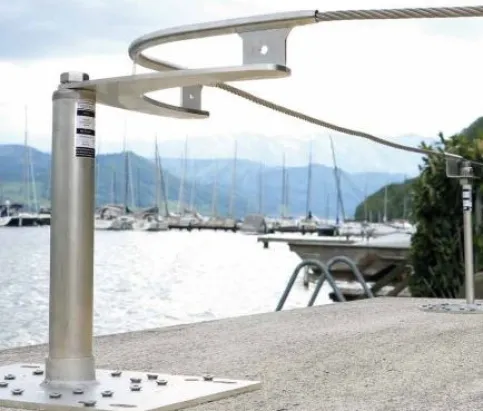

SECURE Seilsystem
Seilsysteme und Einzelanschlagpunkte
Absturzsicherung mit Einzelanschlagpunkten und überfahrbare und teilweise überfahrbare Seilsysteme für Flachdächer.

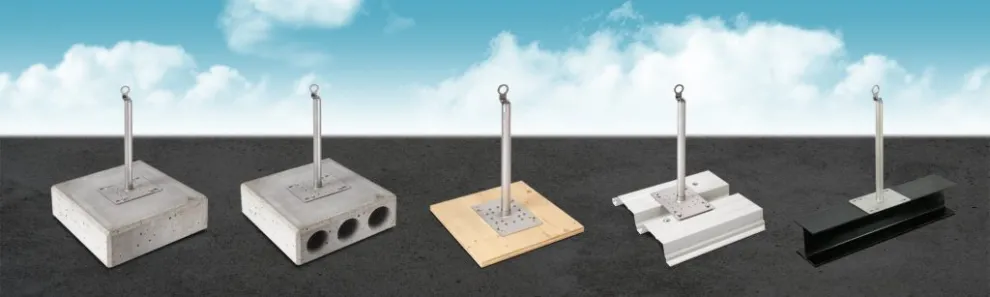

Die Einzelanschlagpunkte und Zwischenstützen sind auf vielfältigen Untergründen einsetzbar, wie Beton, Hohldielen, den meisten Holzkonstruktionen, sowie Stahltrapezblech und Stahlträgern.

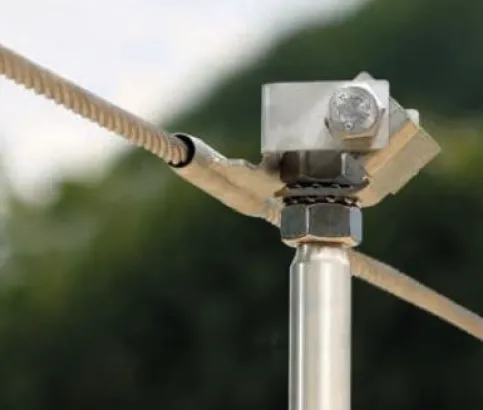

SECURE Seilsystem
Eigenschaften
Einfache und schnelle Montage
Lagerkostensenkung durch innovatives System
Schnelle Lieferfähigkeit durch Produkte aus europäischer Herstellung
Einfache Erstellung des Montageprotokolls durch das Montagedokumentationstool
Die Produkte verfügen über mehrere bauaufsichtliche Zulassungen und erfüllen damit alle Anforderungen
Die CARLISLE® Anwendungstechnik unterstützt bei der Erstellung aller nötigen Dokumentationen
SECURE Einzelanschlagpunkte
Broschüre: SAFETY SYSTEM SECURE
Mindestausstattung von Dächern mit Einrichtungen zum Schutz gegen Absturz
Auf den Dachflächen installierte Solar-, Photovoltaik- oder Klimaanlagen sowie Gründächer, Dachterrassen und -gärten erfordern regelmäßige Arbeiten auf dem Dach zu Wartungs-, Pflege- und Instandhaltungszwecken. So werden diese Dächer zu Verkehrswegen und Arbeitsstätten.
Absturzsicherung zum Schutz von Menschenleben ist hier das oberste Gebot. Die Technischen Regeln für Arbeitsstätten (ASR) liefern dazu Vorschriften. Gemäß der ASR A2.1 ist auf Flachdächern ab einer Absturzhöhe von 3,00 m und einer Dachfläche von mehr als 50 m2 eine Absturzsicherung gefordert. Die Einhaltung dieser arbeitsschutzrechtlichen Vorschriften schützt vor Haftungsfolgen.
Das GUARD Seitenschutzsystem ist ein Seitenschutzsystem nach DIN EN 13374 (2019) Klasse A+B und entspricht der Ausstattungsklasse 3.
