CW2000 und CW1000 für Lastabtragende Ausgleichs- bzw. Hohlraumschüttungen
Klimapositiv und kreislauffähig
Copyright: CEMWOOD/Sentinel Haus Institut

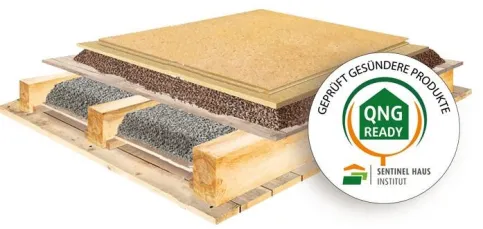

Die klimaschonenden CEMWOOD-Produkte CW1000 und CW2000 sind für den Einbau in Gebäude nach den gesundheitlichen Vorgaben des Qualitätssiegels Nachhaltige Gebäude (QNG / by Sentinel Haus) zertifiziert. Eingebunden ist die gesundheitliche Qualitätssicherung bei CEMWOOD in eine konsequent klima- und ressourcenschonende Herstellung. Die aus heimischem Holz produzierten Schüttungen unterschiedlicher Spangrößen binden mehr CO2 als bei der klimafreundlichen Produktion entsteht. Die jederzeit wiederverwertbaren Systeme ermöglichen zudem kreislauffähiges Bauen.

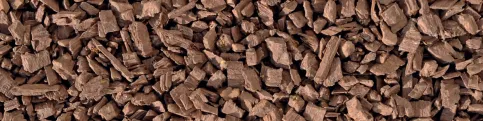

CW2000: Trittschalldämmende Ausgleichsschüttung 10 mm - 200 mm

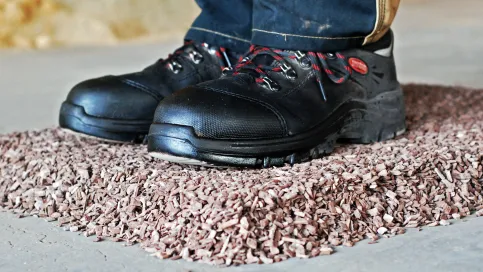

CW2000: Lastabtragend und sofort begehbar
Die CW2000 Ausgleichsschüttung hat ihre Stärken in der Lagestabilität bei Schütthöhen bis zu 20 cm. Die Holzspäne haben eine Größe von 4 – 8 mm. Die Trockenschüttung ist hochgradig lastabtragend, trittschall- und wärmedämmend. Trotz des natürliche Rohstoffs Holz ist sie durch die Mineralisierung resistent gegen Schimmel, Fäulnis und Ungeziefer.
Durch die hohe Lagestabilität werden nachträgliche Setzungen oder Laufwegsbildungen verhindert.
Die Ausgleichsschüttung ist, ohne jeden Eintrag von Wasser oder anderen Bindemitteln, sofort nach dem Abziehen belastbar und weißt somit vergleichbare Eigenschaften wie eine gebundene Schüttung auf.
CEMWOOD hat gemeinsam mit dem ift-Rosenheim die Umweltprodukt-Deklaration (EPD) für die Ausgleichsschüttungen aus mineralisierten Holzspänen erstellt.
Die Herstellung von einem Kubikmeter Ausgleichsschüttung entzieht dem Kreislauf 207,4 Kilogramm CO2. Die EPD bietet Planern und Bauherren belastbare Daten über die ökologischen Eigenschaften der CEMWOOD-Produkte und ermöglicht so eine qualifizierte Gebäudezertifizierung. Sie berücksichtigt alle relevanten Daten von der Bereitstellung der Rohstoffe bis zum verpackten Endprodukt.
Anwendungsbereiche
Ausgleichsschüttung auf
Holzbalkendecken
Massive Betondecken
Brettstapel- und Brettschichtholzdecken
Kappendecken und Gewölben
Eigenschaften
starke Mineralisierung
hoch belastbar
lagestabil, nicht wandernd
wärme- und trittschalldämmend
resistent gegen Ungeziefer, Pilzbefall, Schimmel und Fäulnis
Wasseraufnahme: kein Quellen oder Schwinden
geringe Aufbauhöhen möglich
Verringerung der CO2-Last
Verarbeitungsvorteile
geringes Gewicht
schnelles Verarbeiten ohne Wasser / Bindemittel
besonders geeignet zur Überdeckung von Versorgungsleitungen
nach Einbringen sofort begehbar
geringe Staubbildung
Vermeidung von Abfallmaterial
Anwendungsbeispiele
CW2000 ermöglicht durch ihre einzigartige Lagestabilität Schütthöhen bis 20 cm. Unebenheiten werden ausgeglichen und Versorgungsleitungen unkompliziert eingebettet.

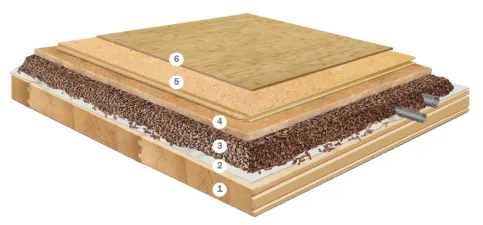

CW2000 ökologische Komplettlösung aus Holz
Aufbau
1. BSH Deckenelemente
2. Rieselschutz
3. Ausgleichsschüttung CW2000
4. lastverteilende Schicht (hier: Holzfaserplatte)
5. OSB- oder ESB-Platte
6. Bodenbelag (hier: Laminat)

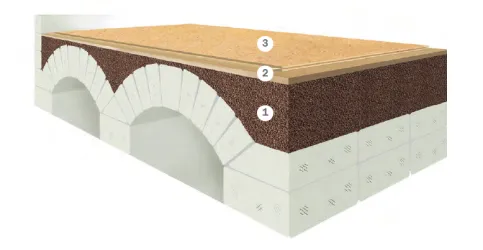

CW2000 Ausgleichsschüttung auf Kappen- und Gewölbedecken
Aufbau
1. Ausgleichsschüttung CW2000
2. lastverteilende Schicht (hier: Holzfaserplatte)
3. OSB- oder ESB-Platte

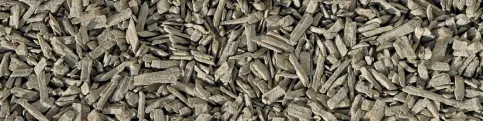

CW1000: Ausgleichs- und Hohlraumschüttung 10 mm - 60 mm für Decken
CW1000: Als Ausgleichsschüttung für niedrige Aufbauten
Die CW1000 Ausgleichs- und Hohlraumsschüttung kann bei niedrigen Ausgleichshöhen von unebenen Böden bis zu einer Schütthöhe von 6 cm verwendet werden.
CW1000 wird ohne Wasser oder Bindemittel eingebracht und ist Dank der nachgewiesenen Lagestabilität sofort nach dem Abziehen belastbar.
CW1000 kann als tragfähige und hochbelastbare Schüttung auf alle gängigen Rohdecken unter Nass- und Gussasphaltestrichen gemäß DIN 18560-2 zum Einsatz kommen. Im eingebauten Zustand verkrallen sich die mineralisierten Holzspäne aufgrund ihrer besonderen Spanform ohne zusätzliche Verdichtung. So entsteht eine Ausgleichsschicht, die den Anforderungen der genannten DIN und dem BEB-Merkblatt 4.6 „Hinweise zur Planung und Ausführung von Fußbodenkonstruktionen bei Rohren, Leitungen und Einbauteilen auf Rohdecken“ entspricht.
Außerdem ist Sie, wie alle CEMWOOD-Produkte, resistent gegen Schimmel und Ungeziefer. Die besondere Spanform ermöglichen ein effektives Einbringen der Schüttung und eignet sich daher auch besonders gut als Hohlraumschüttung für Holzbalkendecken. Die CW1000 Hohlraum- und Ausgleichsschüttung weist keine chemischen Ausdünstungen auf und sorgt durch ihre diffusionsoffenen Eigenschaften für ein konfortables Wohnklima.
CEMWOOD hat gemeinsam mit dem ift-Rosenheim die Umweltprodukt-Deklaration (EPD) für die Ausgleichsschüttungen aus mineralisierten Holzspänen erstellt.
Die Herstellung von einem Kubikmeter Ausgleichsschüttung entzieht dem Kreislauf 207,4 Kilogramm CO2. Die EPD bietet Planern und Bauherren belastbare Daten über die ökologischen Eigenschaften der CEMWOOD-Produkte und ermöglicht so eine qualifizierte Gebäudezertifizierung. Sie berücksichtigt alle relevanten Daten von der Bereitstellung der Rohstoffe bis zum verpackten Endprodukt.
Anwendungsbereiche
Ausgleichsschüttung (10 - 60 mm Schütthöhe)
unter allen Nass- und Trockenestrichsystemen
unter allen OSB- und Holzfaserplatten
Hohlraumfüllung z.B. in Holzbalkendecken
Eigenschaften
starke Mineralisierung
hoch belastbar
lagestabil
trittschallmindernd
resistent gegen Ungeziefer, Pilzbefall, Schimmel und Fäulnis
Wasseraufnahme: kein Quellen oder Schwinden
geringe Aufbauhöhen möglich
Verringerung der CO2-Last
Verarbeitungsvorteile
geringes Gewicht
schnelles Verarbeiten ohne Wasser / Bindemittel
besonders geeignet zur Überdeckung von Versorgungsleitungen
nach Einbringen sofort belastbar
geringe Staubbildung
Vermeidung von Abfallmaterial
keine Verdichtung erforderlich
Anwendungsbeispiele
Die CW1000 hat Ihre Stärken im Ausgleich von unebenen Böden mit geringen Aufbauhöhen und verfüllt kleine Zwischenräume zuverlässig. Die Schüttung ist schnell, trocken und unkompliziert einzubringen und ist nach dem Abziehen sofort belegbar, so dass der nächste Arbeitsschritt zeitsparend erfolgen kann. Darüber hinaus wirkt sie trittschall- und wärmedämmend.

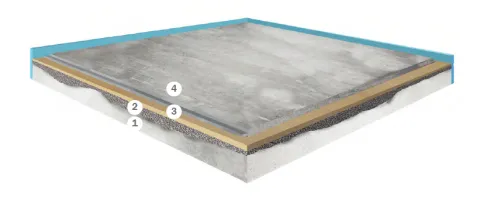

CW1000 Ausgleichsschüttung bei niederigen Schütthöhen
Aufbau
1. Betonboden mit Unebenheiten
2. Ausgleichsschüttung CW1000
3. lastverteilende Schicht (hier: Holzfaserplatte)
4. Trockenestrich-Element

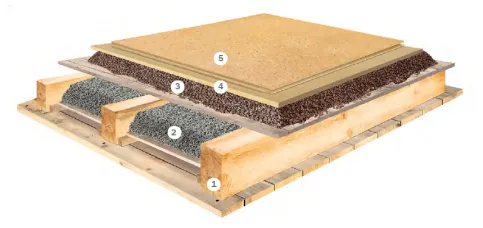

CW1000 Hohlraumschüttung in Holzbalkendecken
Aufbau
1. vorhandene Holzbalkendecke
2. Hohlraumschüttung CW1000
3. Ausgleichsschüttung CW2000
4. lastverteilende Schicht (hier: Holzfaserplatte)
5. OSB- oder ESB-Platte
Technische Daten und Verarbeitung
Technische Daten und Prüfergebnisse | CW1000 | CW2000 |
Spangröße | 1 – 5 mm | 4 – 8mm |
Brandverhalten | Klasse Bfl-S1 | Klasse Bfl-S1 |
Wärmeleitfähigkeit | 0,07 W/mK | 0,08 W/mK |
Druckspannung | ≥ 190 kPa bei d=60mm | ≥ 320 kPa bei d=100mm |
Korndruckfestigkeit | 8,2 N/mm2 | 12,6 N/mm2 |
Schüttdichte | ca. 320 kg/m3 | ca. 360 kg/m3 |
Einbauhöhe | 10 – 60 mm | 10 – 200 mm |
Verpackungseinheit | 50 Liter | 50 Liter |
Flächengewicht je cm Höhe | 3,2 kg/m2 | 3,6 kg/m2 und cm Höhe |
Materialbedarf je cm Höhe | 10 l/m2 | 10 l/m2 |
Trittschallmessungen | ||
Anleitung für die Verarbeitung von CW2000 und CW1000 als Ausgleichsschüttung:
1. Vorbereitung
Höhenunterschied feststellen
Rieselschutz bzw. Randdämmstreifen bei Bedarf anbringen
wenn erforderlich Feuchtesperre einbauen
Überdeckung von Rohren und Kanälen: mind. 10mm
2. Verarbeitung

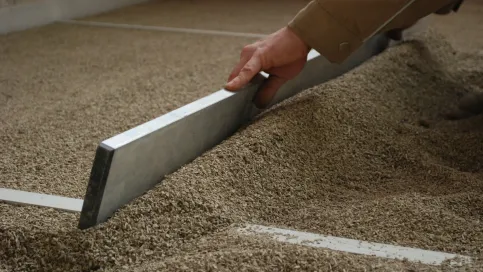

Schüttung mit Hilfe von Nivellierleisten oder Nivelliergerät um 5 mm überhöht abziehen
Schüttung entsprechend der Höhe der Nivellierleisten oder mit Nivelliergerät abziehen
und anschließend mit Glättkelle andrücken
Schüttung ist sofort nutzbar – Aufbausysteme können verlegt werden
Bei Verarbeitung mit Nivelliergerät Verarbeitungshinweise beachten
CW1000: Hohlraumschüttung
Anleitung für die Verarbeitung von CW1000 als Hohlraumschüttung:
Versorgungsleitungen in Decken und Wände verlegen und Lage sichern
bei Installationsöffnungen in Decken und Wänden, wenn erforderlich, Rieselschutz anbringen
Anforderungen an das Bauteil beachten (ggf. Rücksprache mit der Technische Beratung von CEMWOOD halten).
