Wetterschutzgitter
Übersicht Wetterschutzgitter mit erhöhter Regenabwehr
Die Wetterschutzgitter mit erhöhter Regenabwehr bieten Schutz vor Regen und ermöglichen gleichzeitig eine effiziente Belüftung. Sie sind gemäß der Norm EN 13030 auf Luftstrom und Regenschutzleistung geprüft.
Sie sind in verschiedenen Lamellen-Konfigurationen erhältlich, können hinter Lochblechen verdeckt werden oder verfügen über unterschiedliche Lamellen-Tiefen.
Grundsätzlich stehen Wetterschutzgitter mit horizontalen oder vertikalen, unterschiedlich tiefen und geformten Lamellen zur Auswahl.
Eigenschaften

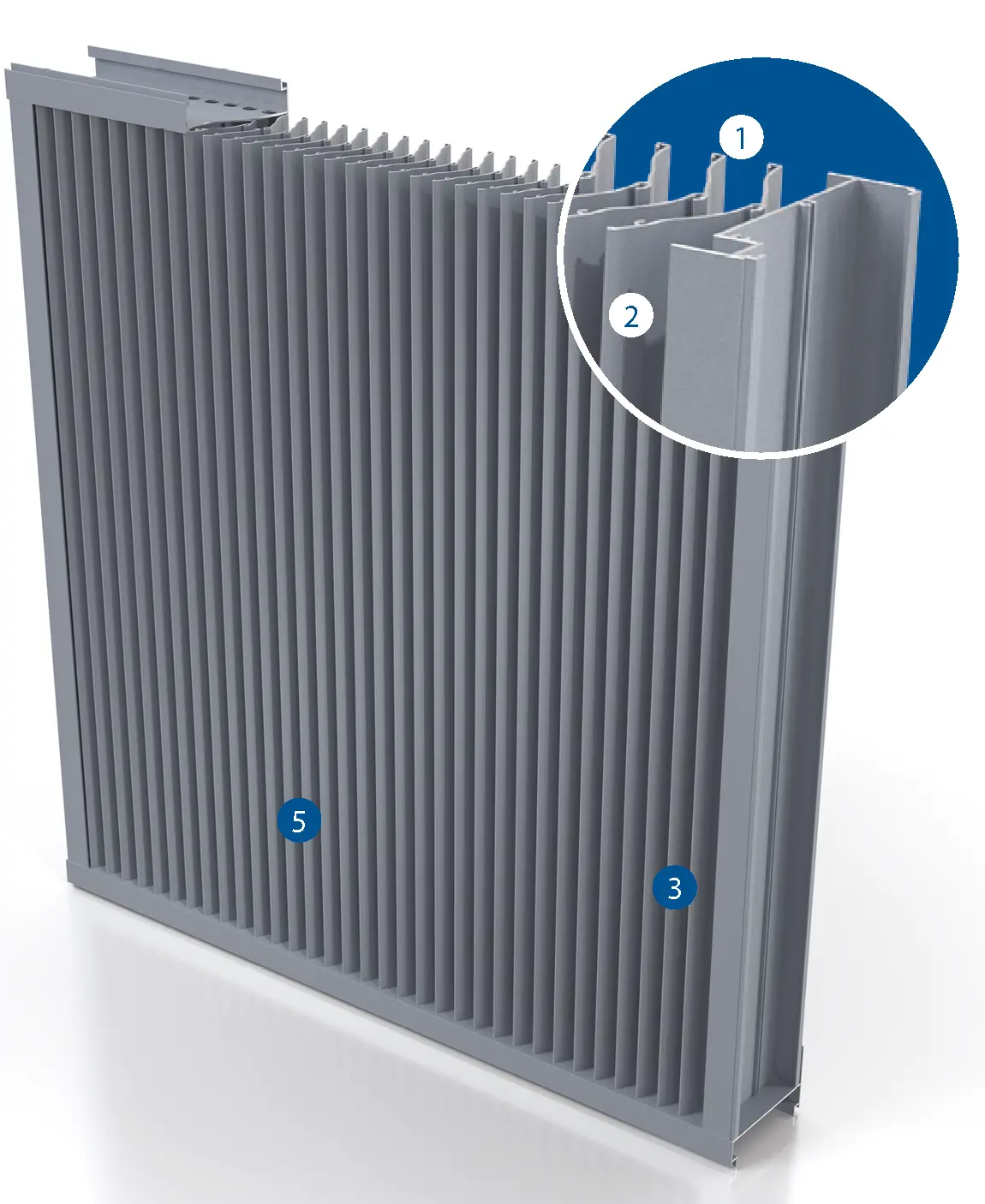

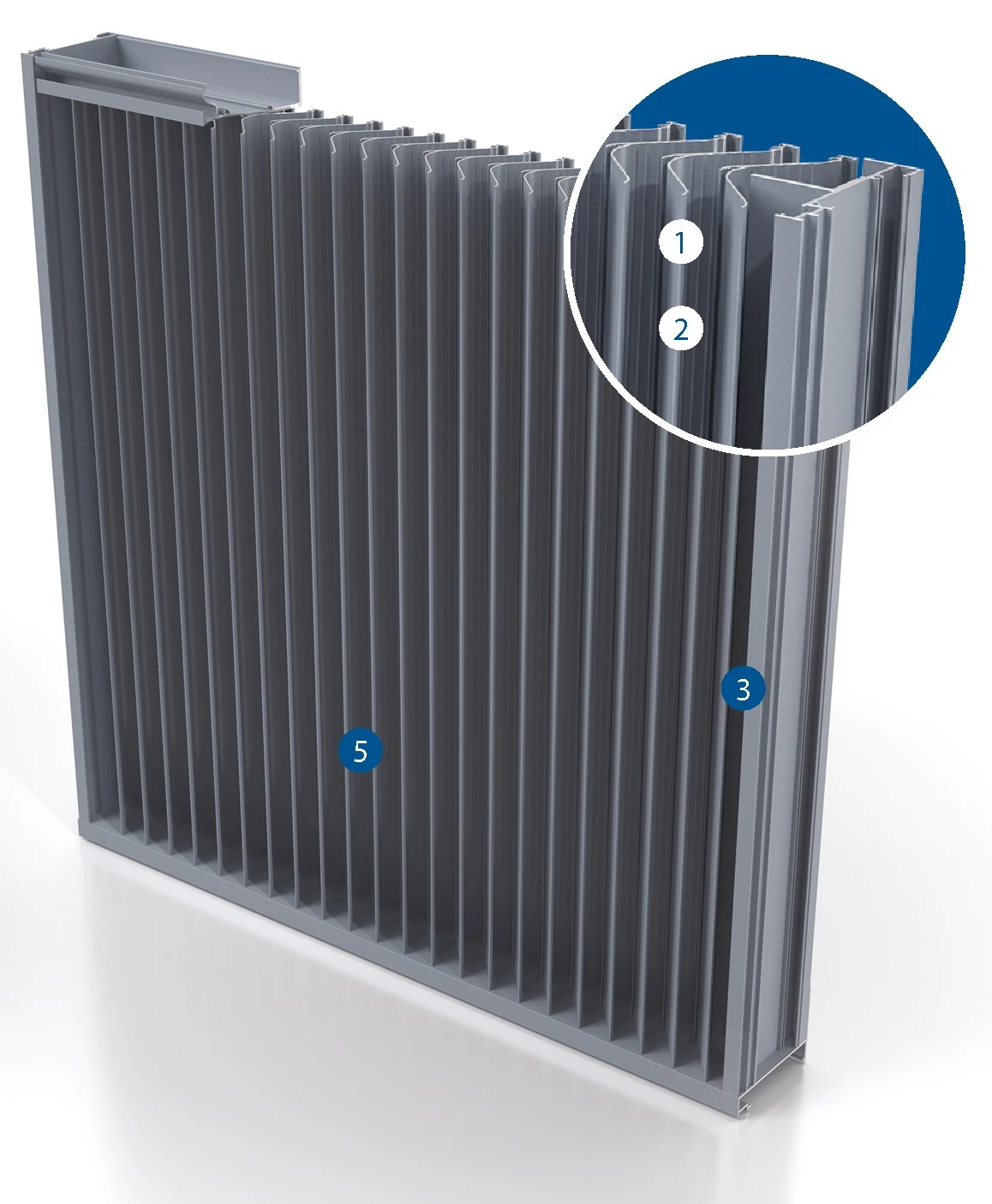

Komplexes extrudiertes Lamellendesign in vertikaler Anordnung für maximale Regenabwehrleistung
Mehrere Drainage-Kanäle in den Lamellen und vertikalen Pfosten zum Sammeln und Ableiten von Wasser aus der Fassadenfläche mit Wetterschutzgittern
Sichtbare Pfosten, die sich den anderen Fassadenelementen angleichen. Unsichtbare Fugendetails können auf Wunsch realisiert werden
Sichtschutz aus jedem Blickwinkel
Anwendung
Wenn Widerstand gegen windgetriebenen Regen Priorität hat.
Wenn Drainage- und Verteilmaßnahmen hinter den Wetterschutzgittern aus Kosten- oder Platzgründen unpraktisch sind.
Wenn feuchteempfindliche Geräte in der Nähe des Wetterschutzgitter-Systems untergebracht sind.
Wenn Wetterschutzgitter in das Vorhangfassadensystem einzubauen sind.
Wetterschutzgitter RSH 5700
Wetterschutzgitter RSH 5700AL

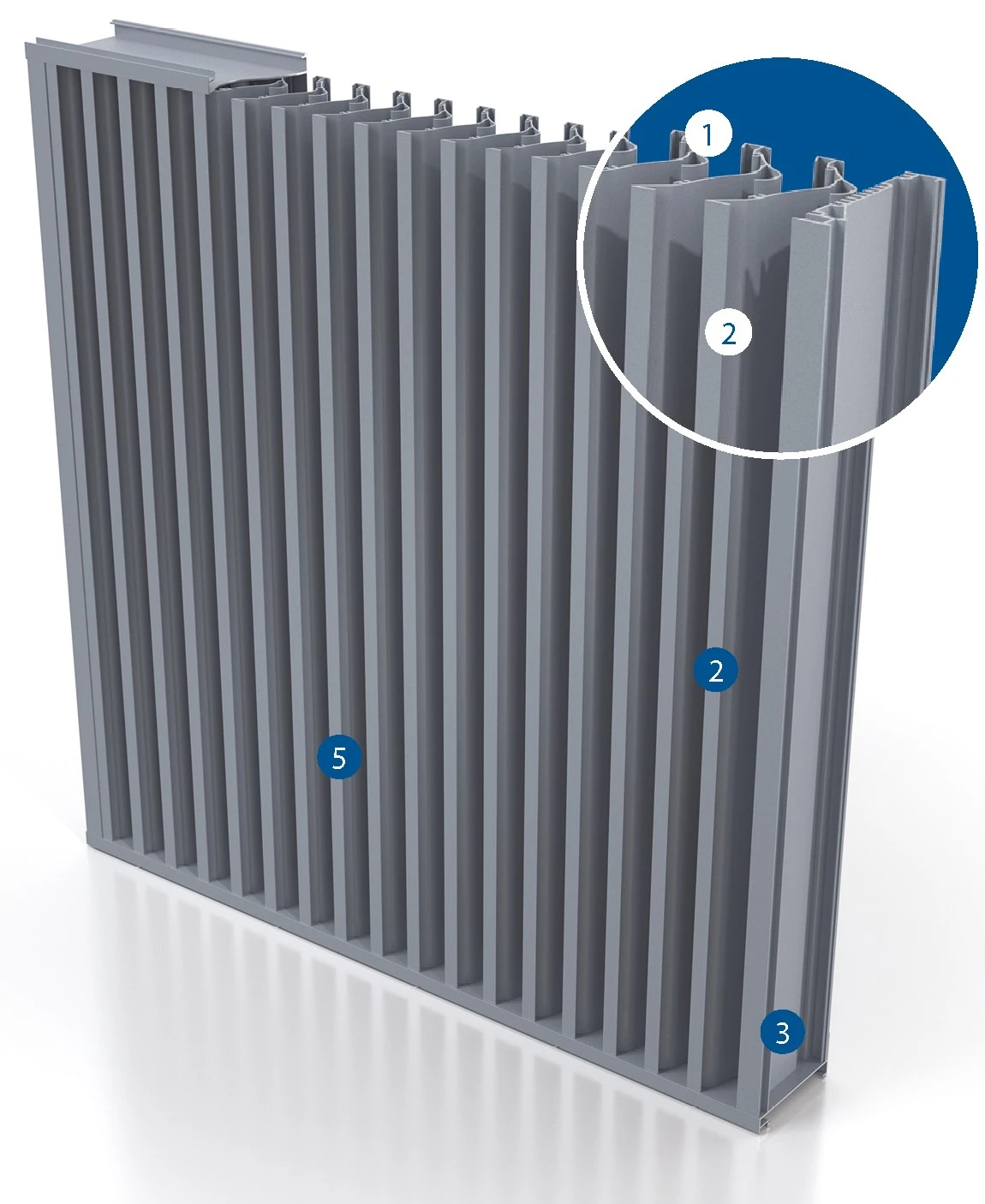

Wetterschutzgitter RSV 5700
Wetterschutzgitter RS 5900
Wetterschutzgitter RS 5605

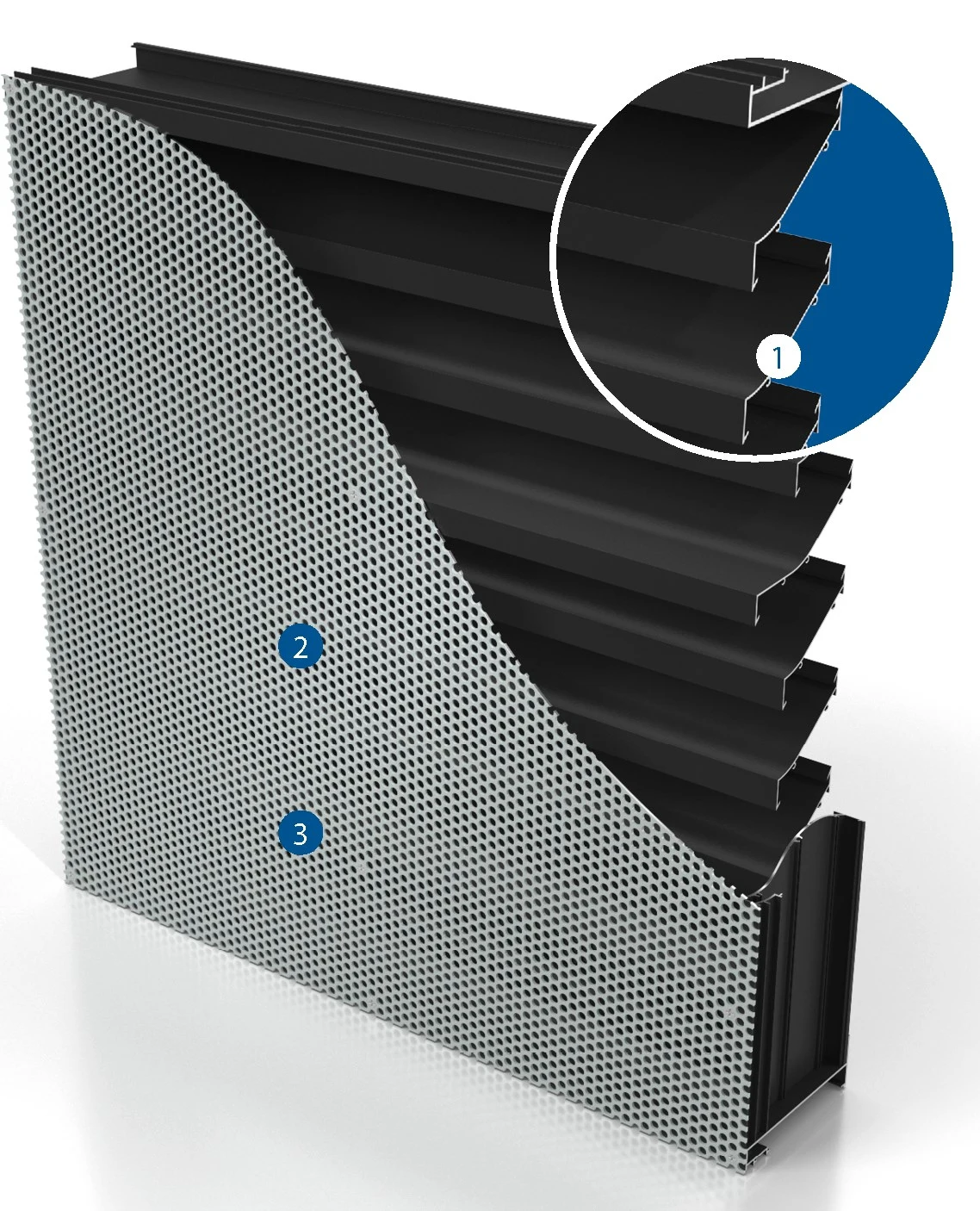

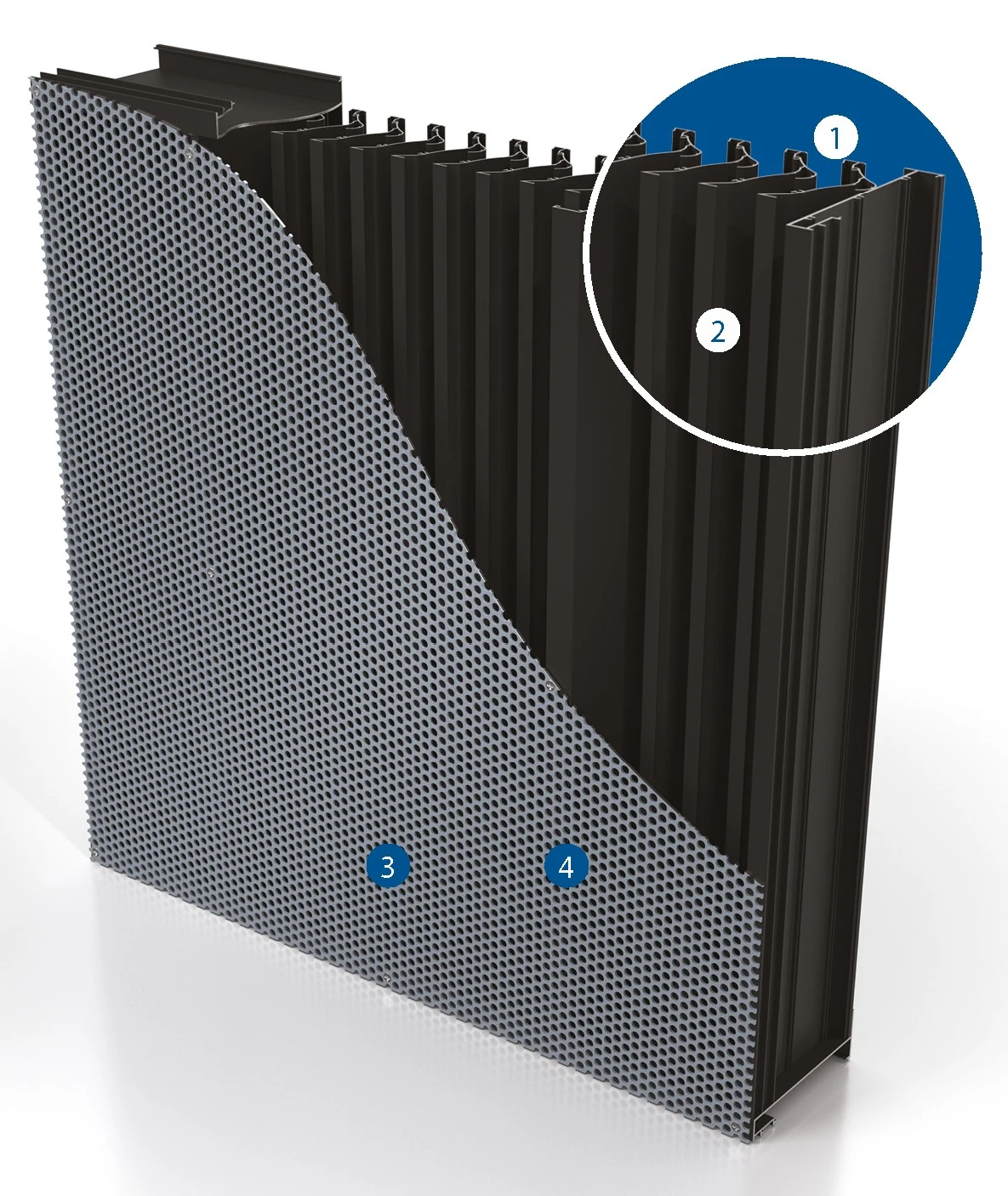

Wetterschutzgitter PL 5700 mit vorgesetztem Lochblech
Wetterschutzgitter Bold Line mit zwei Lamellentiefen für Muster, Fabren und Schattenlinein im Fassadendesign
Wetterschutzgitter mit durchgehender Lamellenoptik
Material
Material: Aluminiumlegierung 6063-T6
Oberflächenoptionen: Walzblank | klar oder farbig eloxiert | Pulverbeschichtung matt oder glänzend
Optionale Extras
Glazing frame
oberes Sturzproifl / Traufblech / Pfositen Randabschlussplatten
geschlossene Paneele (einwandig oder isoliert)
Vogel-/Nagetier-Schutzgitter, Insektenschutzgitter
Wetterschutz- Türelemente
Bewegliche Lamellen
Sicherheitsoptionen
Einbruchhemmung: RC2 (nach EN 1627-1630) - gilt für einzelne Ausführungen
Explosionsgeschützte Optionen
Weitere Informationen
Anwendungsbeispiele - Wetterschutzgitter mit erhöhter Regenabwehr

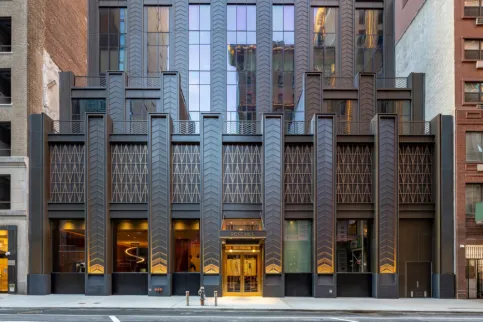

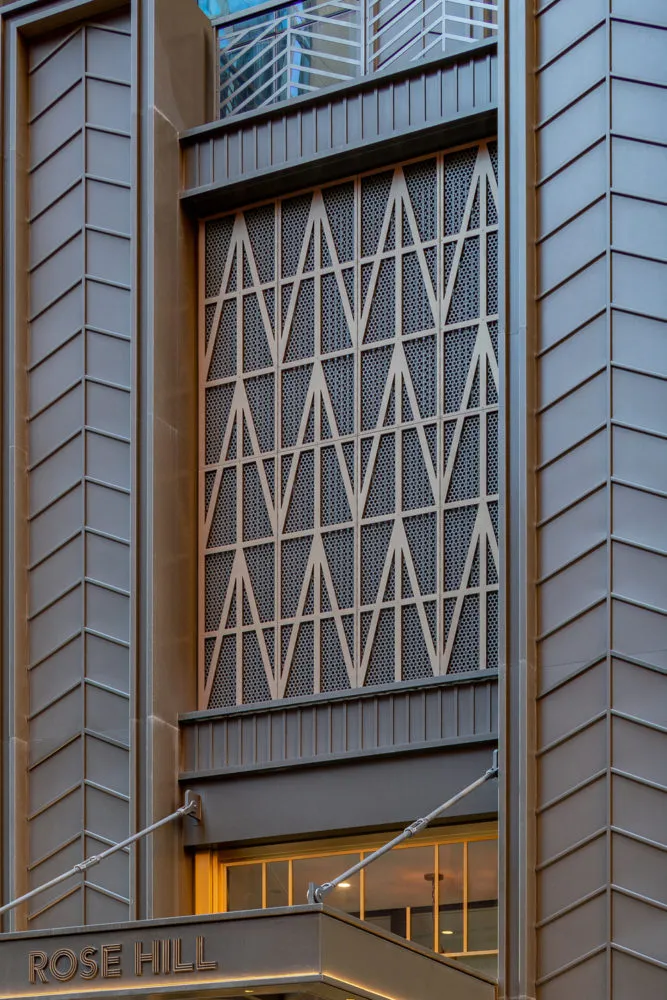

Wetterschutzgitter im Sockelbereich des Rose Hill Wohngebäude in New York © Lester Ali
Wetterschutzgitter im Sockelbereich des Rose Hill Wohngebäude in New York © Lester Ali

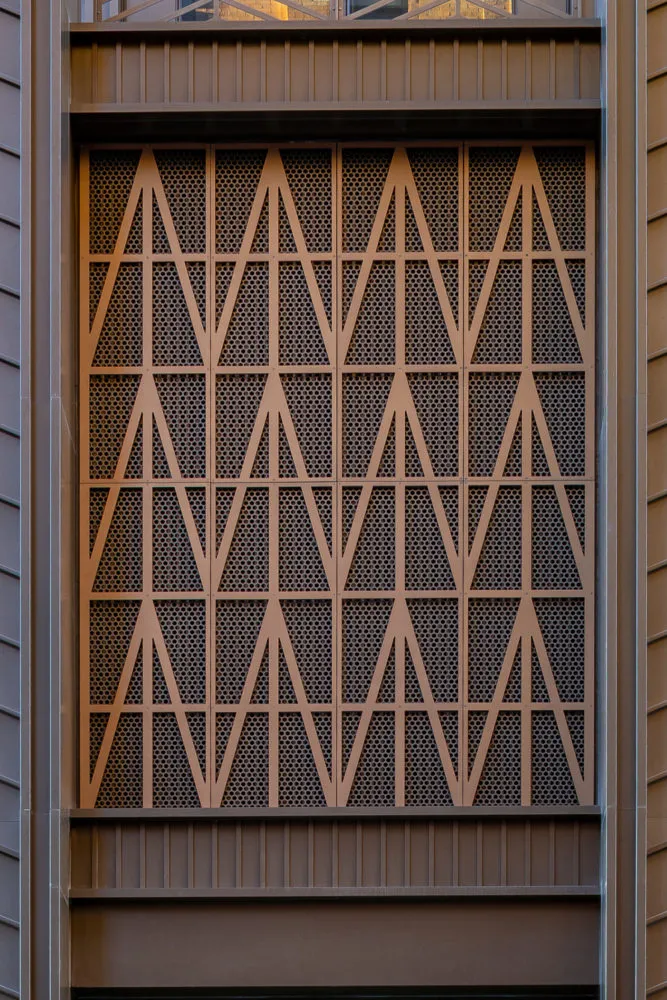

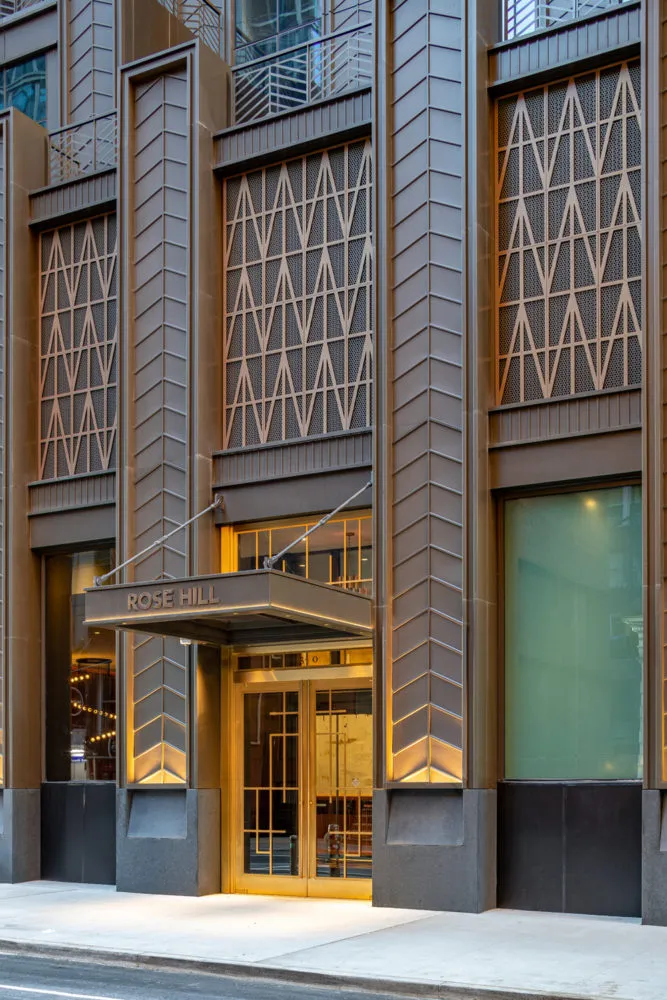

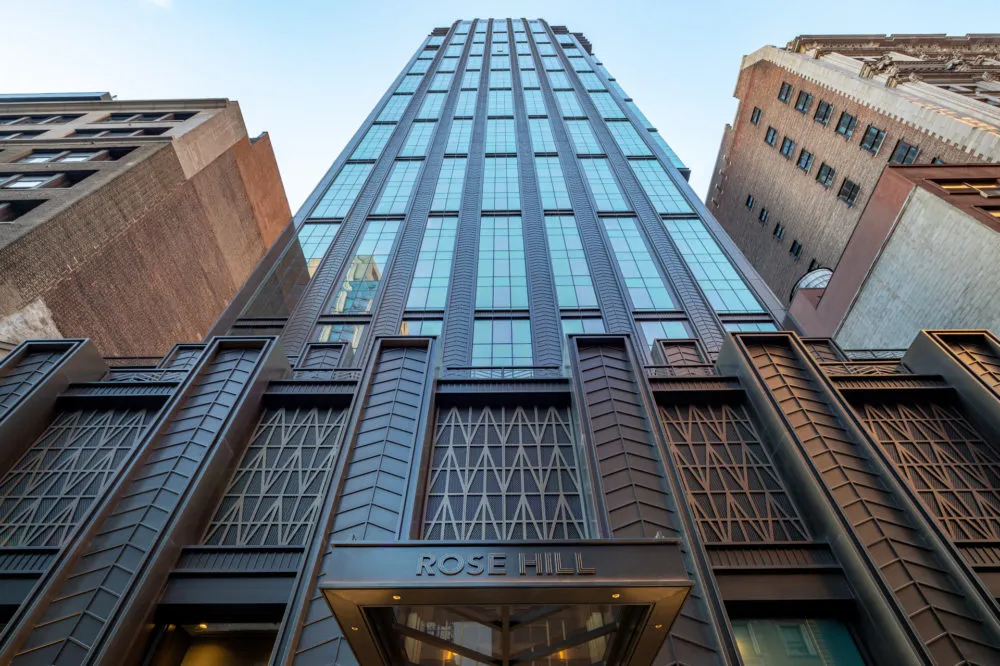

Wetterschutzgitter im Rose Hill Wohngebäude © Lester Ali
Wetterschutzgitter im Rose Hill Wohngebäude © Lester Ali
Wetterschutzgitter im Rose Hill Wohngebäude © Lester Ali

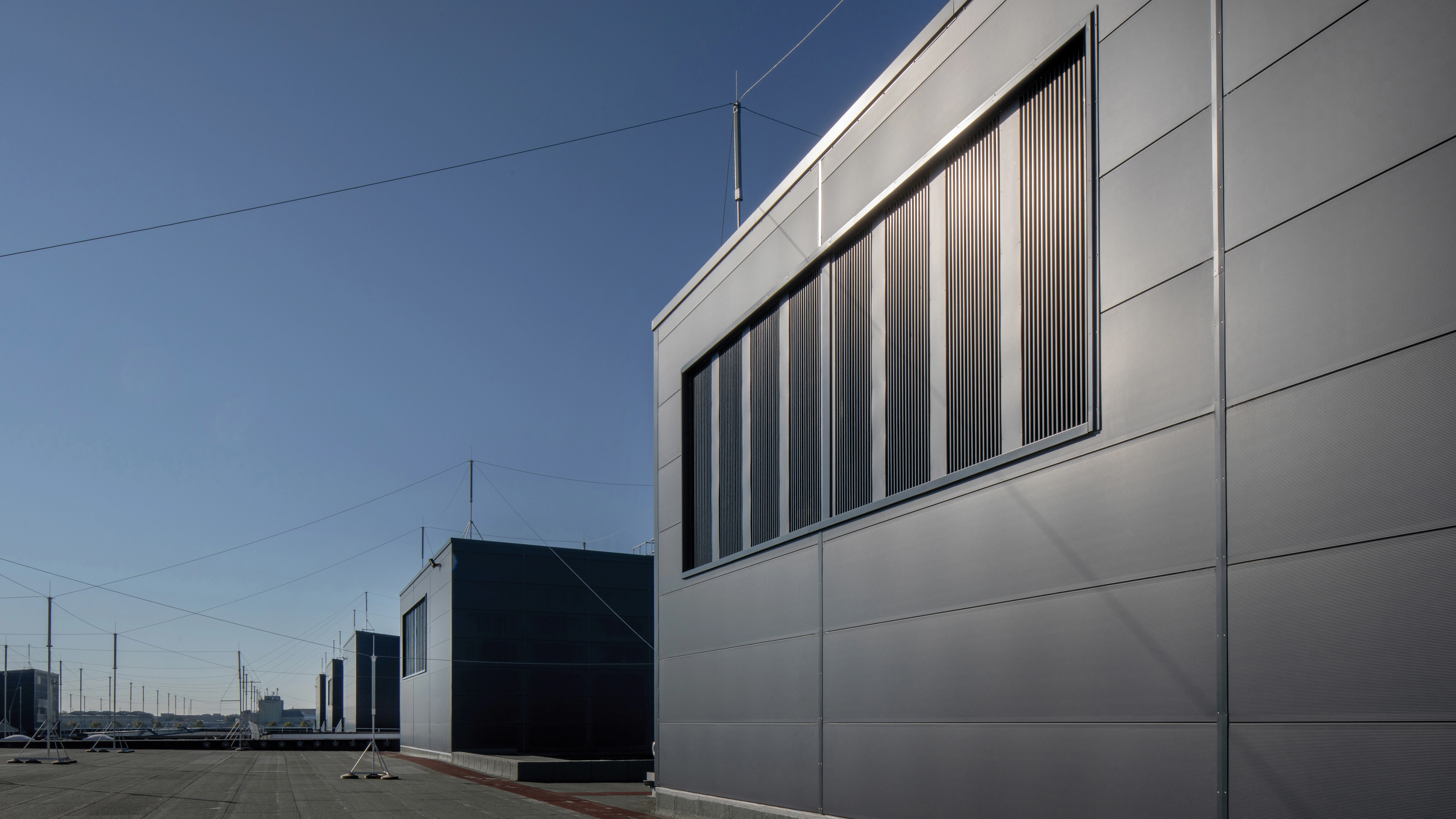

RSV 5700 Projekt: Noris Data Centre

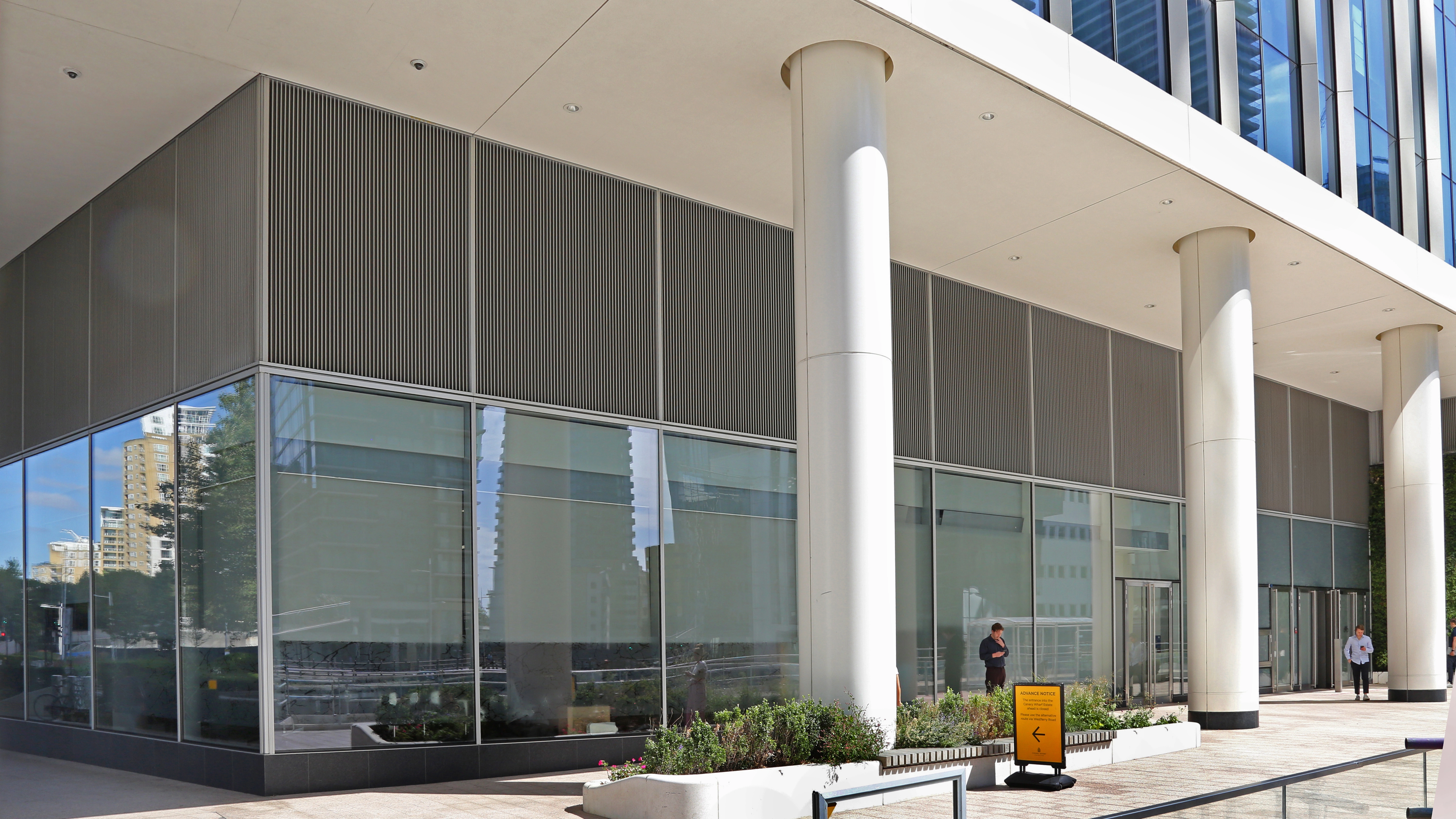

RSV 5700 Projekt: One Bank Street London

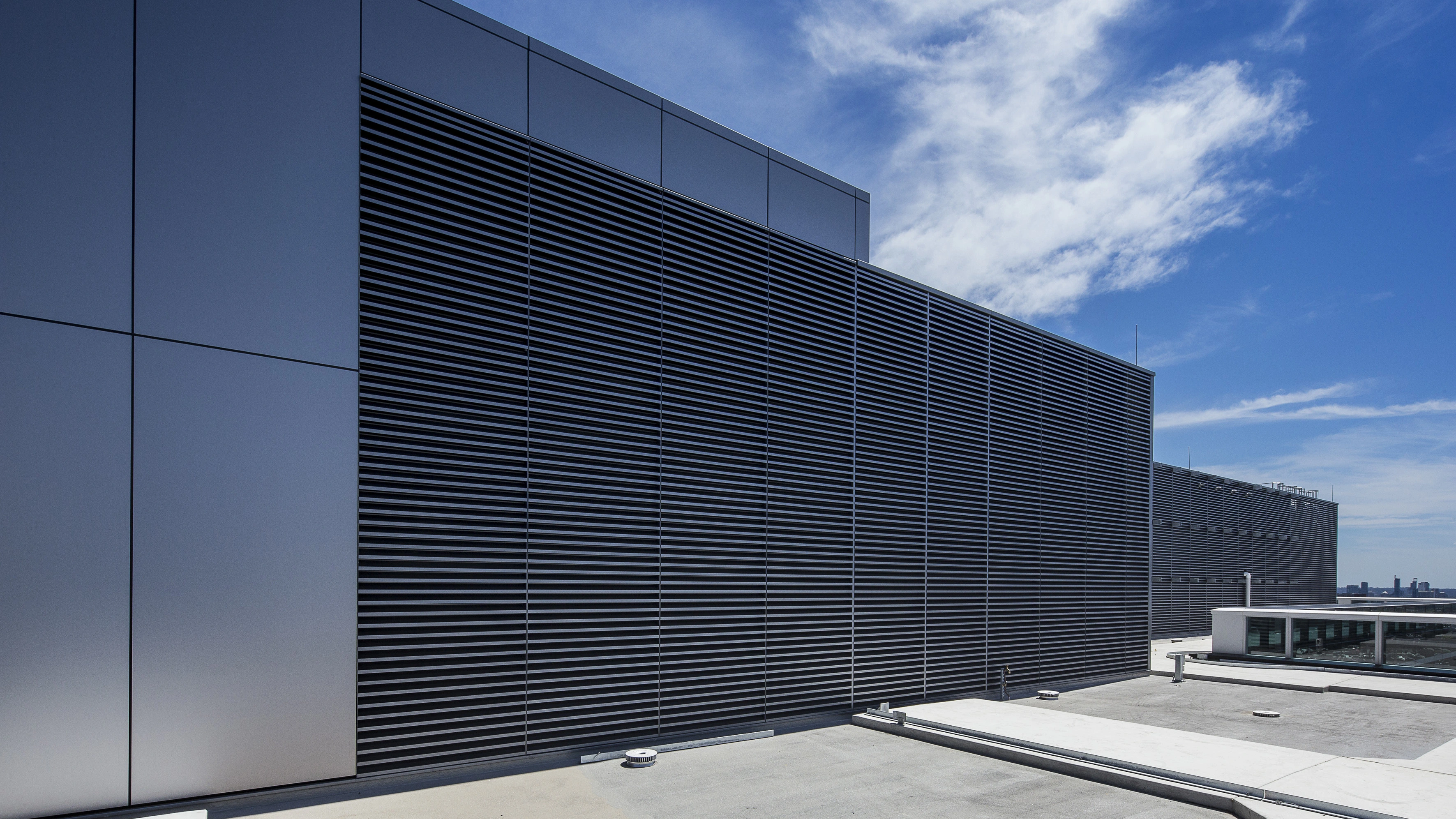

A 4085 Projekt: Pacific Highway Australia

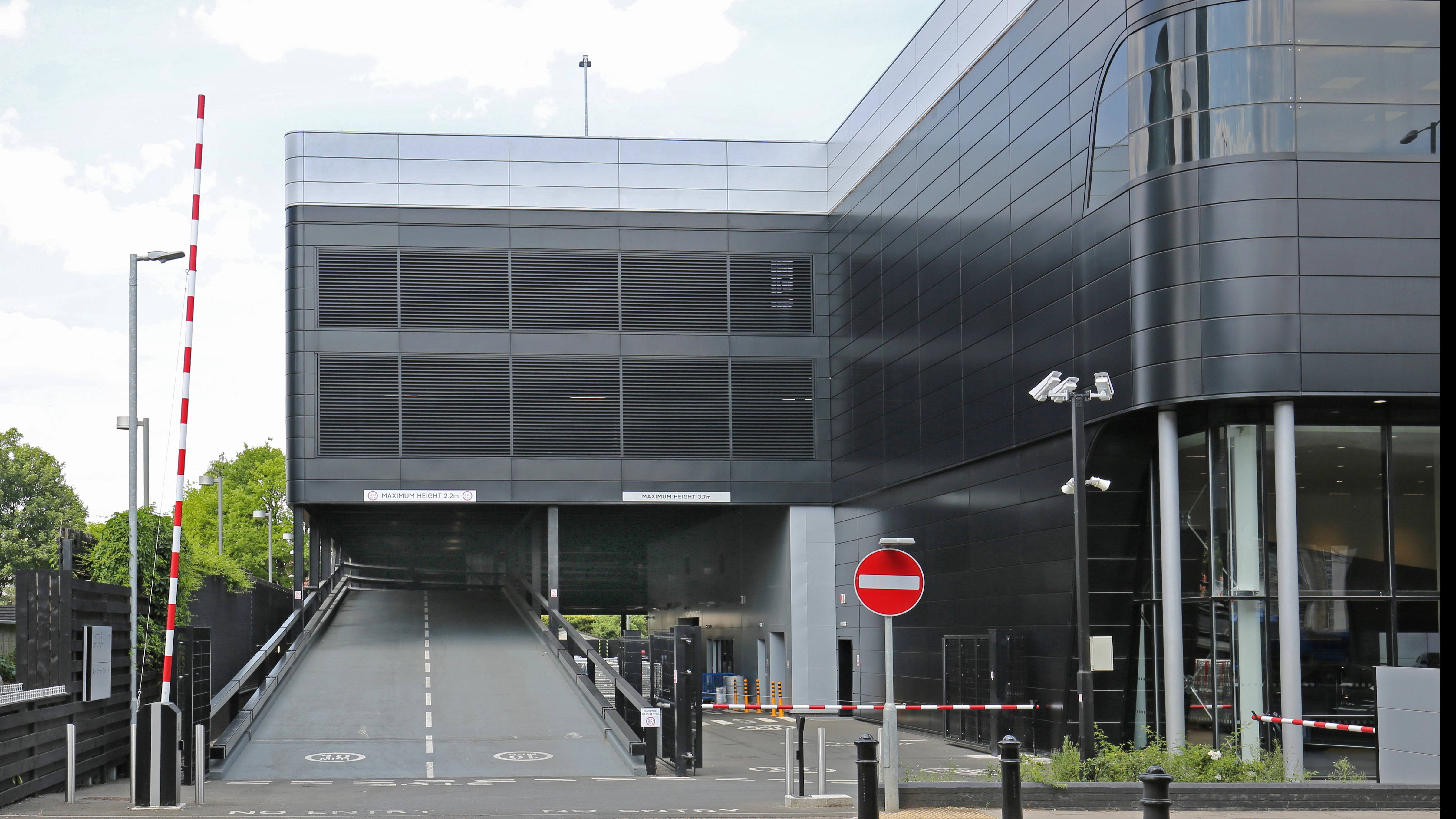

A 4085 Projekt: Car Dealership
Lüftungsgitter
Wetterschutzgitter ohne besondere Regenabwehr
Die Lüftungsgitter optimieren den Luftstrom und können dort eingesetzt werden, wo gelegentliche Wassereindringung kein Problem ist und horizontale Fassadenelemente eingesetzt werden.
Übersicht Lüftungsgitter

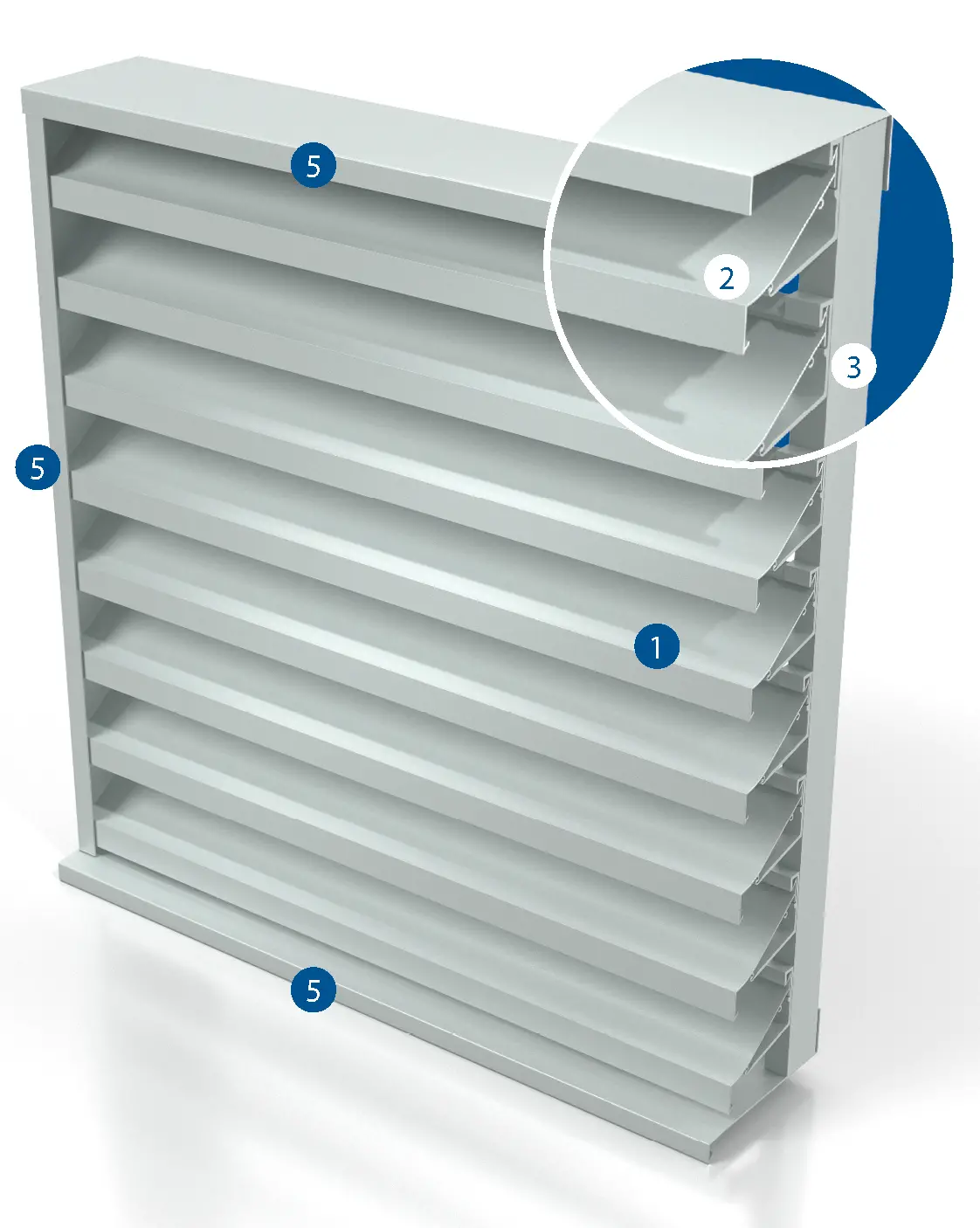

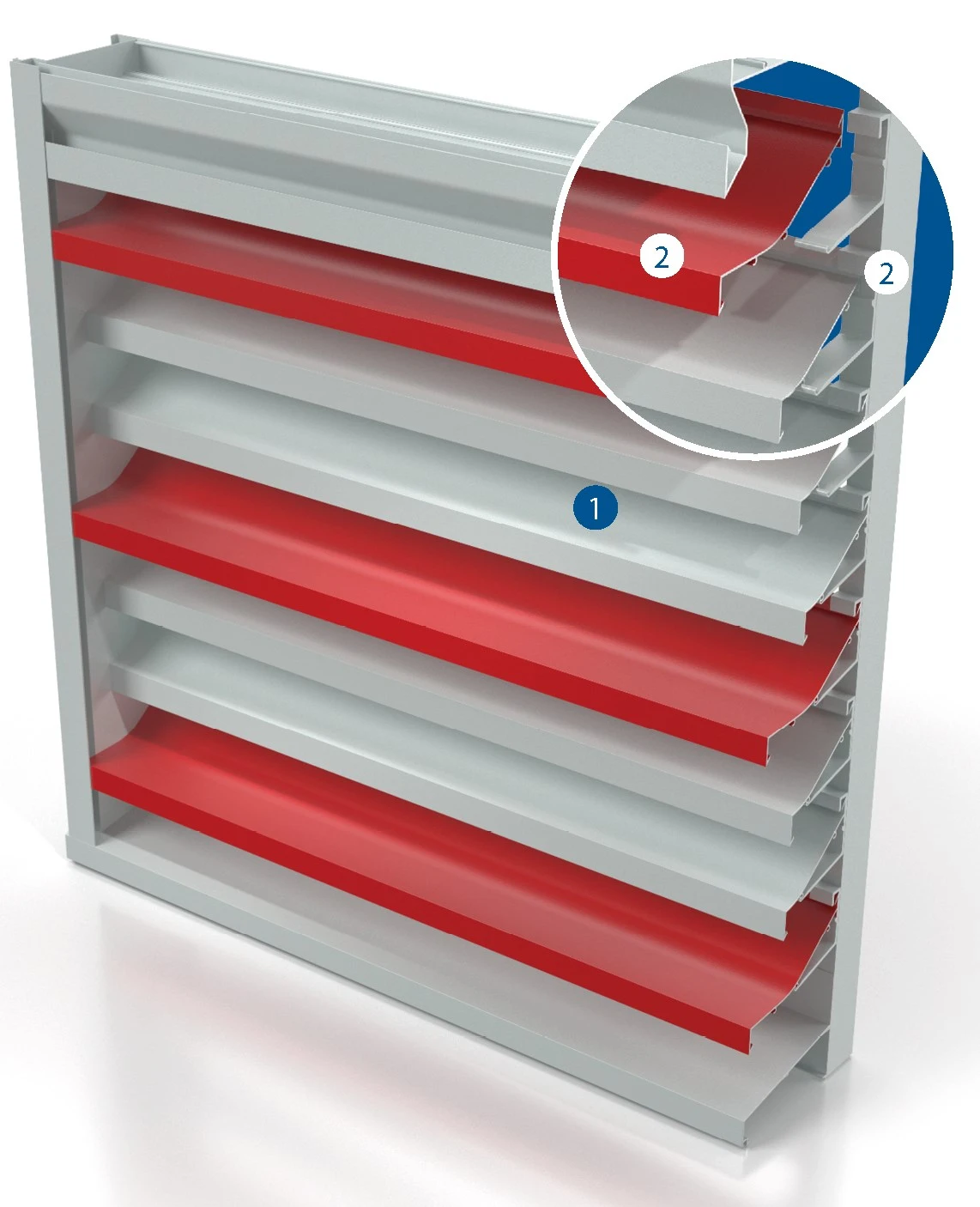

Die Lüftungsgitter von CS bieten einen hohen Luftstrom bei geringem Druckabfall. Es stehen Modelle mit horizontalen Lamellen, wahlweise mit sichtbaren oder verdeckten Pfosten zur Auswahl. Die Lüftungslamellen bieten einen leichten Schutz gegen Regen.
Anwendungsempfehlung
Eine Lösung mit freiem Querschnitt / hohem Luftstrom erforderlich ist
Wirtschaftlichkeit im Vordergrund steht
Gelegentliche Wassereindringung kein Problem ist
Ein horizontal durchgängiges System an der Fassade bevorzugt wird

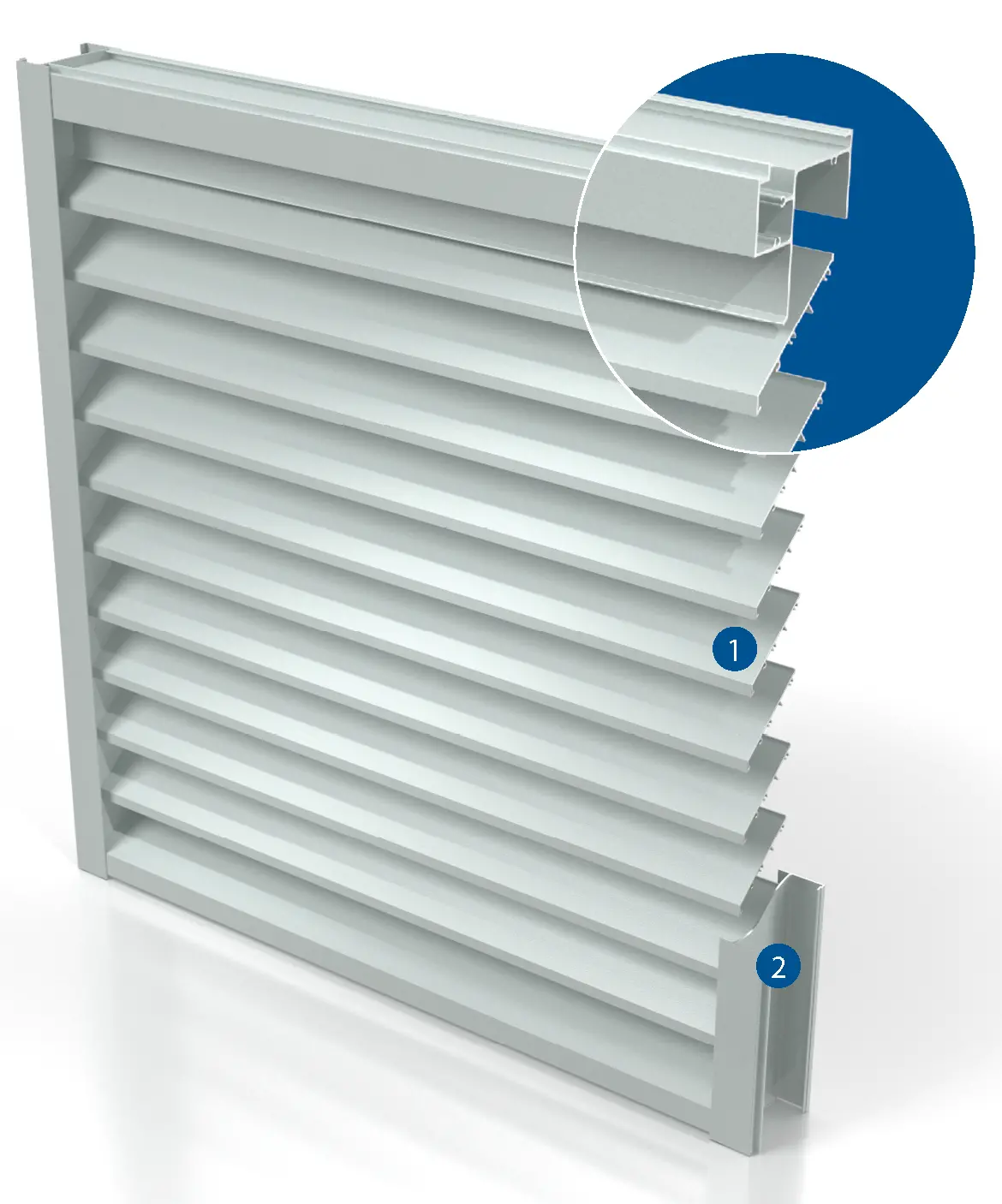

Lüftungsgitter A-3105C -h orizontal durchgängiges System
Lüftungsgitter A-3105 - modulare Lüftungsgitter
Lüftungsgitter A-4085C - horizontal durchgängiges System
Lüftungsgitter A-4085 - modulare Lüftungsgitter
Lüftungsgitter PL-4080 mit vorgesetztem Lochblech
Lüftungsgitter B-6485 Bold Line mit zwei Lamellentiefen
Material
Material: Aluminiumlegierung 6063-T6
Oberflächenoptionen: Walzblank | klar oder farbig eloxiert | Pulverbeschichtung matt oder glänzend
Optionale Extras
oberes Sturzproifl / Traufblech / Pfositen Randabschlussplatten
geschlossene Paneele (einwandig oder isoliert)
Vogel-/Nagetier-Schutzgitter, Insektenschutzgitter
Wetterschutz- Türelemente
Bewegliche Lamellen
Sicherheitsoptionen
Explosionsgeschützte Optionen (A-4085)
Weitere Informationen
Schallschutzlamellen
Wetterschutzgitter mit Schalldämmung
Wetterschutzgitter mit Schalldämmung eignen sich für Anwendungen, bei denen sowohl Lärmschutz als auch Luftstrom erforderlich sind.
Sie können als eigenständiger Sichtschutz montiert oder in Gebäudefassaden integriert werden.
Bei Bedarf können Schallschutzlamellen auch in Kombination mit jedem Modell zur Regenabwehr oder Lüftung verwendet werden.
Übersicht Wetterschutzgitter mit Schalldämmung

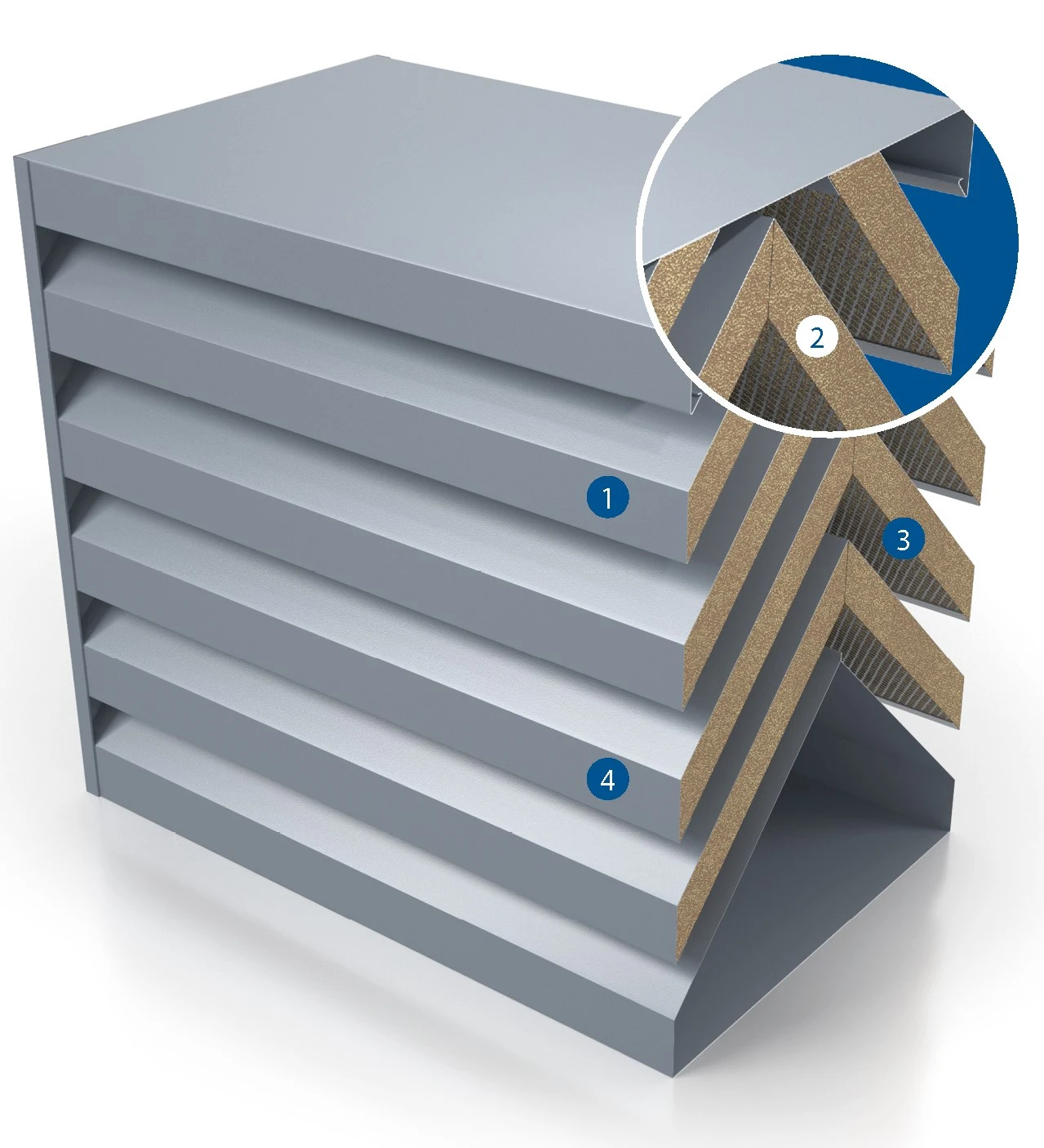

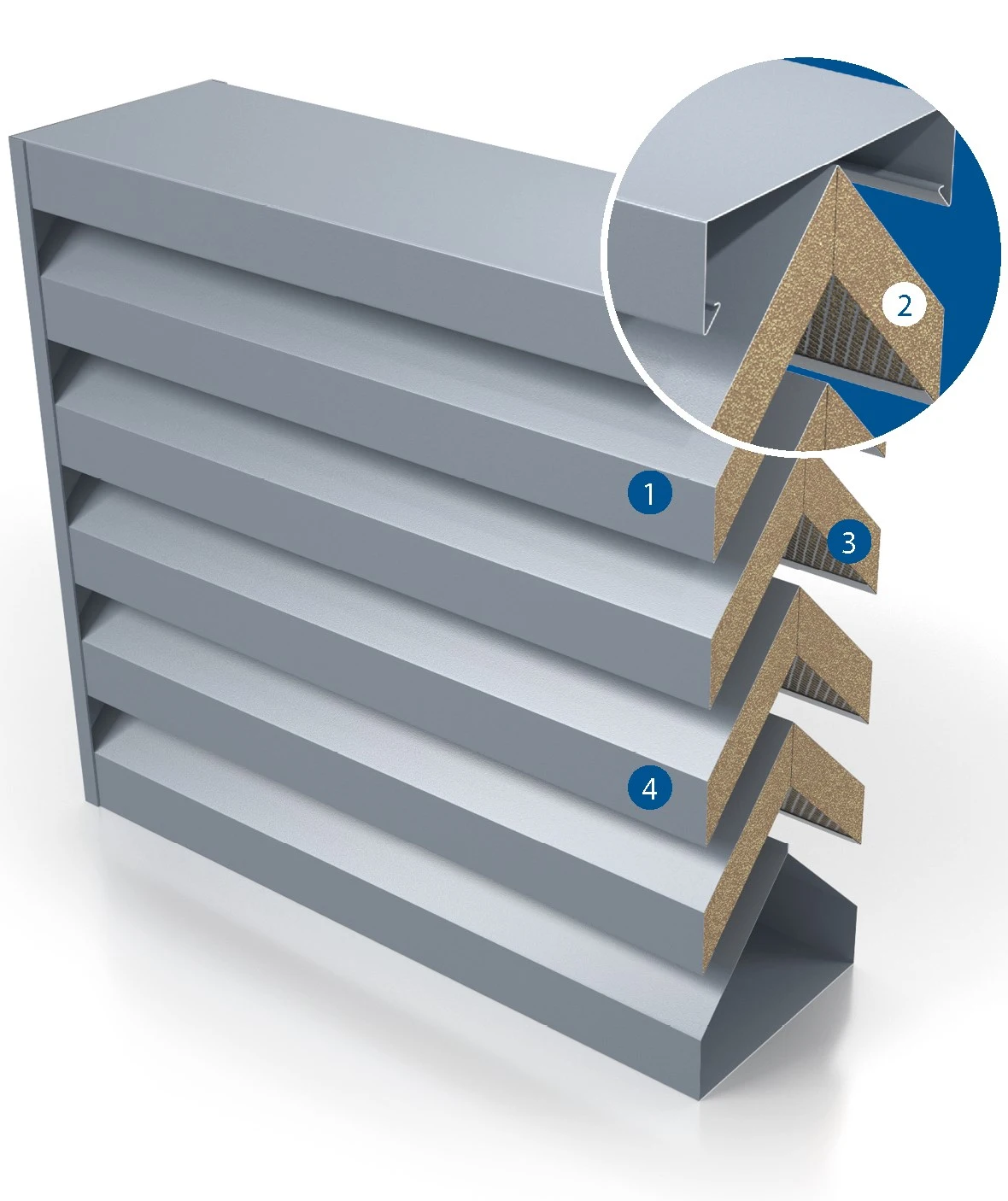

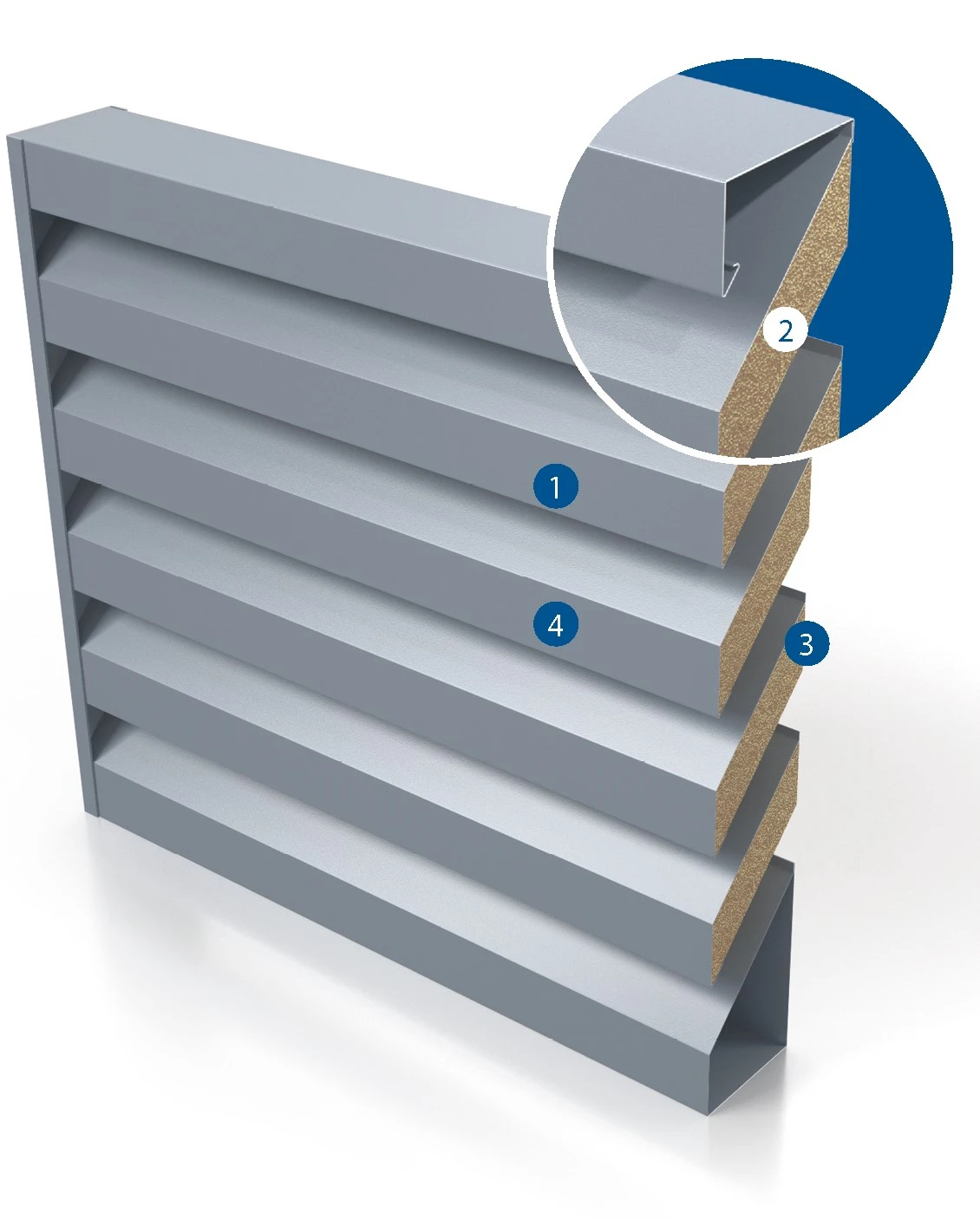

Es stehen Gitter mit 150 mm, 300 oder 600 mm tiefen Lamellen zur Auswahl. Diese können einreihig oder als Doppelbanklamelle ausgeführt sein.
Schallschutzgitter A-1505S | 150 mm tiefe, einreihige Akustiklamellen Schallreduzierung von 10 dB
Schallschutzgitter A-300S | 300 mm tiefe, einreihige Akustiklamellen, Schallreduzierung von 12 dB
Schallschutzgitter A-300C | 300 mm tiefe Doppelbanklamellen mit horizontaler Chevron-Blatt-Anordnung Schallreduzierung von 15 dB
Schallschutzgitter A-600C | 600 mm tiefe Doppelbanklamellen mit horizontaler Chevron-Blatt-Anordnung Schallreduzierung von 19 dB
Material
Material: Verzinkter Baustahl serienmäßig | Aluminium-Optionen verfügbar
Oberflächenoptionen: unbehandelte Oberfläche serienmäßig | Lackiert (Stahl) oder mit Polyester-Pulverbeschichtung (Aluminium)
Optionale Extras
Geschlossene Paneele (einwandig oder isoliert)
Vogel-/Nagatier-Schitzgitter, Insektenschutzgitter
Wetterschutzgitter-Türelemente
