Druckstrom-Dachabläufe und Notentwässerungssysteme
Bei der Druckstrom-Entwässerung werden die Entwässerungsleitungen bei Regen planmäßig voll gefüllt betrieben und die geodätische Druckhöhe zwischen Dachablauf und Übergang in die Freispiegelentwässerung wird zur Überwindung der Strömungsverluste genutzt.
Durch die typischen Betriebszustände, die in solchen Anlagen auftreten, können die Leitungen gefällelos unterhalb der Dachkonstruktion, bei weitgehendem Verzicht auf Grundleitungen, verlegt werden. Das spart Material und Arbeitszeit, Dachflächen werden auch bei großen Regenmengen sicher entwässert.
SuperDrain Dachabläufe stehen in unterschiedlichen Ausführungen zum Anschluss von polymeren Dachdichtungsbahnen, Bitumenschweißbahnen und Dachbahnen auf Werkstoffbasis PVC, FPO-PP, PE sowie als Versionen mit seitlichem Ablaufstutzen zur Verfügung.
Rückstausicherheit und Notentwässerung bei Dachabläufen

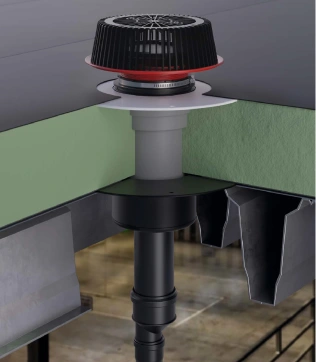

Notablauf SuperDrain 62, DN 70, mit Brandschutzelement für Stahltrapezprofildach
Durch die weltweiten Klimaveränderungen führen Starkregenereignisse immer häufiger zu Rückstau im Entwässerungssystem. Deshalb sollten Planer bei kritischen Fällen einteilige Dachabläufe oder aber zuverlässige Rückstaudichtungen einbauen.
Dallmer bietet mit seiner Dachablaufserie für beide Fälle eine Lösung, denn diese Abläufe werden einteilig eingebaut. Die Ablaufleistungen liegen weit über den Anforderungen. Windsogsicherheit wird durch die mechanische Verbindung der Abläufe mit dem Dachunterbau erzielt. Beides bedeutet zusätzliche Sicherheit, auch bei Wind- und regenintensiven Gewittern, mit denen in Zukunft immer häufiger gerechnet werden muss.
Anstauring zur Notentwässerung
Laut DIN 1986 - 100 muss jedes Flachdach gegen das „Fünfminutenregenereignis einmal in 100 Jahren“ abgesichert werden. Dallmer Notabläufe (Dachablauf mit Anstauring) entwässern das Flachdach dort, wo das Wasser anfällt. Und das mit erheblich besseren Ablaufleistungen als einfache Attikaabläufe aufweisen.
Dachabläufe für Druckrohrentwässerung (Ausführungsbeispiele)

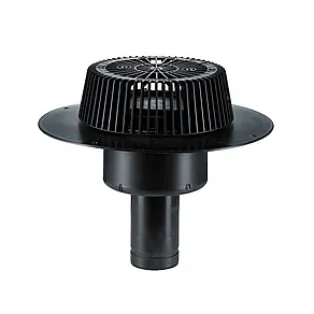

Dachablauf SuperDrain 62 FPO-PP, DN 70
nach DIN EN 1253
Für den Einbau in Dachentwässerungsanlagen mit Druckströmung.
Wärmegedämmtes Ablaufgehäuse mit: Flansch mit extra breiter Klebefläche zum Heißluft- oder Quellschweissen von FPO-Dachbahnen, SuperDrain-Einsatz, Laubfangkorb, Bauschutzrost
Ablaufstutzen: DN 70 senkrecht. Ablaufleistung bei 48 mm Stauhöhe: 17,4 l/s.
Material: Polypropylen, UV-stabilisiert.

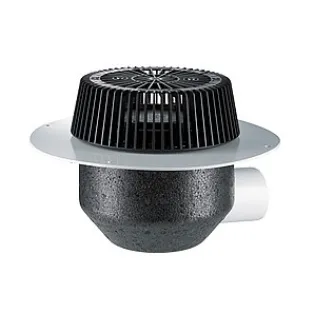

Dachablauf SuperDrain 64 PVC, DN 70
nach DIN EN 1253
Für den Einbau in Dachentwässerungsanlagen mit Druckströmung
Wärmegedämmtes Ablaufgehäuse mit: Flansch mit extra breiter Klebefläche zum Heißluft- oder Quellschweissen von PVC-Dachbahnen, SuperDrain-Einsatz, Laubfangkorb, Bauschutzrost.
Ablaufstutzen: DN 70 seitlich, 3° abgewinkelt
Ablaufleistung bei 51 mm
Stauhöhe: 18,7 l/s
Material: PVC, UV-stabilisiert

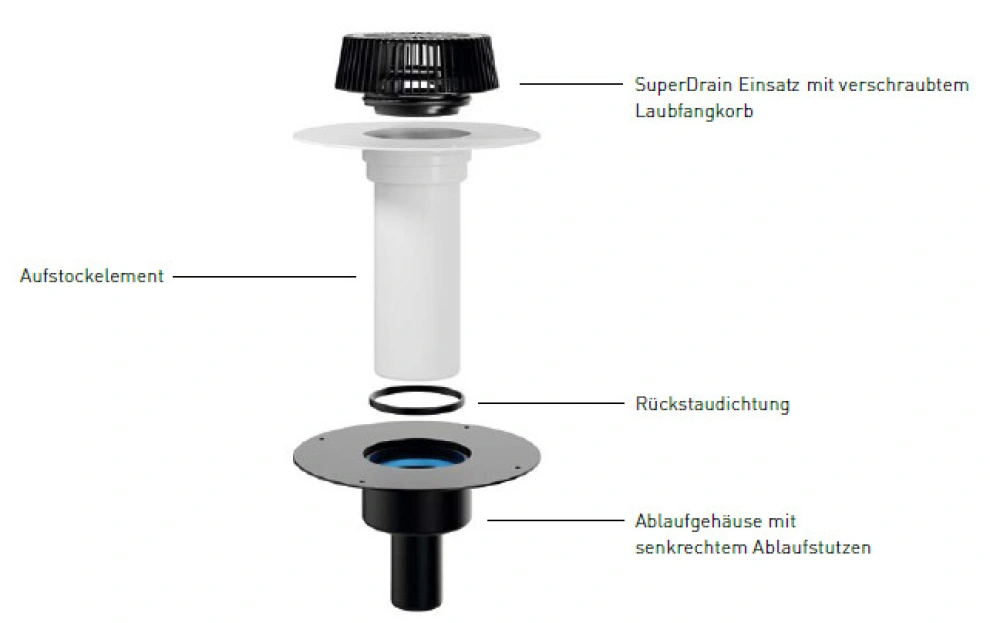

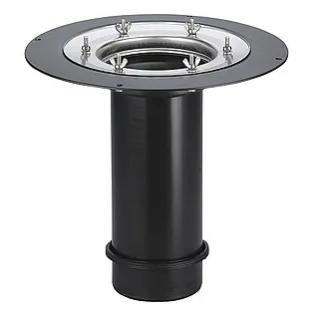

ZUBEHÖR: Aufstockelement 630 Schraubflansch
passend zu den Dachabläufen 62 und 64
für Wärmedämmungen von 50 bis 240 mm
Gehäuse mit Edelstahl-Flanschring zur Befestigung von polymeren Dachdichtungsbahnen
Lieferung mit Rückstaudichtung und Bauschutzrost
ungekürzt für Wärmedämmung von 50 bis 250 mm
verlängerbar durch Kunststoffrohr DN 125
Material: Polypropylen, UV-stabilisiert
Referenz

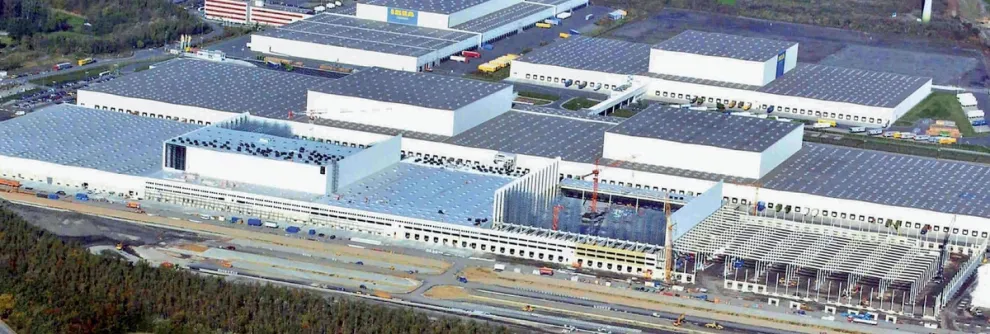

Flachdachentwässerung mit Druckströmung – Europa-Zentrallager IKEA, Deutschland
Hintergrundinformationen: Druckentwässerung
