Beschreibung
CeraFrame Liquid bietet ein hohes Maß an Verarbeitungssicherheit. Die massive Bauweise, die komplett geschlossene Rinnenkontur und die dichte Verbindung zum DallFlex-Ablaufgehäuse verhindern das Eintreten von Feuchtigkeit unter den Belag. Dadurch bietet die CeraFrame Liquid sowohl für Verarbeiter:innen als auch Nutzer:innen bestmögliche Sicherheit.
Für eine optimale Abdichtung gemäß DIN 18534 sorgt die klickbare Dichtmanschette der Ablaufgehäuse. Sicherheit auf einem neuen Level, abgerundet durch überzeugende Reinigungs- und Wartungseigenschaften.
CeraFrame Liquid reiht sich in die bewährte DallFlex Duschrinnensystemfamilie von Dallmer ein und ist mit allen Ablaufgehäusen der DallFlex-Systemfamilie kompatibel.

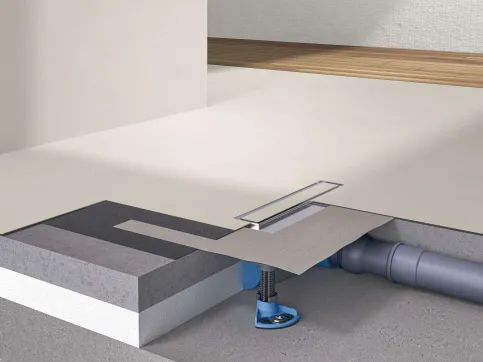

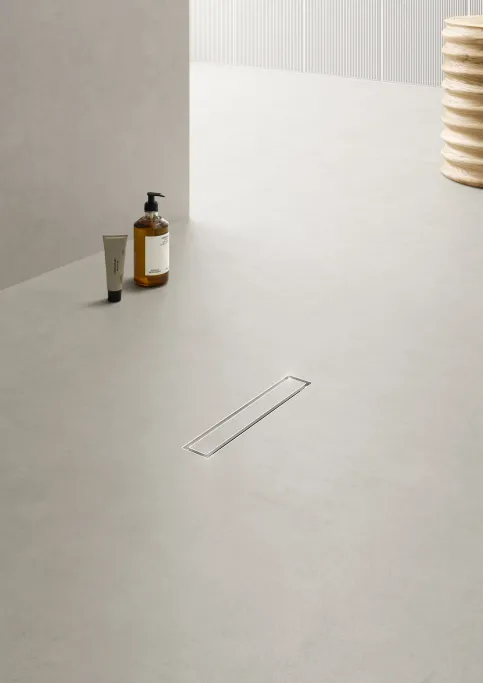

Fugenloser Duschboden mit CeraFrame Liquid
Merkmale CeraFrame Liquid
Speziell entwickelt für dünnschichtige, fugenlose Spachtelsysteme
Integriert sich optimal, da die Abdeckung auch mit dem dünnschichtigen Bodenbelag aufgefüllt wird
Keine hohen Schichtdicken mit langen Trocknungszeiten dank niedriger Aufbauhöhe
Massive Bauweise
Zweistufige Spachtelhilfe
100 % dichte Verbindung mit dem DallFlex-Ablaufgehäuse, gemäß DIN 18534
Kompatibel mit Ablaufgehäuse DallFlex und CeraFlex
Duschrinnen CeraFrame Liquid waagerecht
Technische Daten
Aufbauhöhe: 4,5 mm inkl. Abdichtung mit Ablaufgehäuse DallFlex / CeraFlex: 45 mm (senkrecht), 65 mm oder 90 mm |
Ablaufleistungen: 0,5 bis 1,0 l /s*) |
Geeignete Bodenbeläge: Gespachtelte fugenlose Dünnschicht-Bodenbeläge ausgewählter Hersteller |
Abmessungen: 270 x 47 mm |
- *)
- je nach Ablaufvariante und Anschlussart

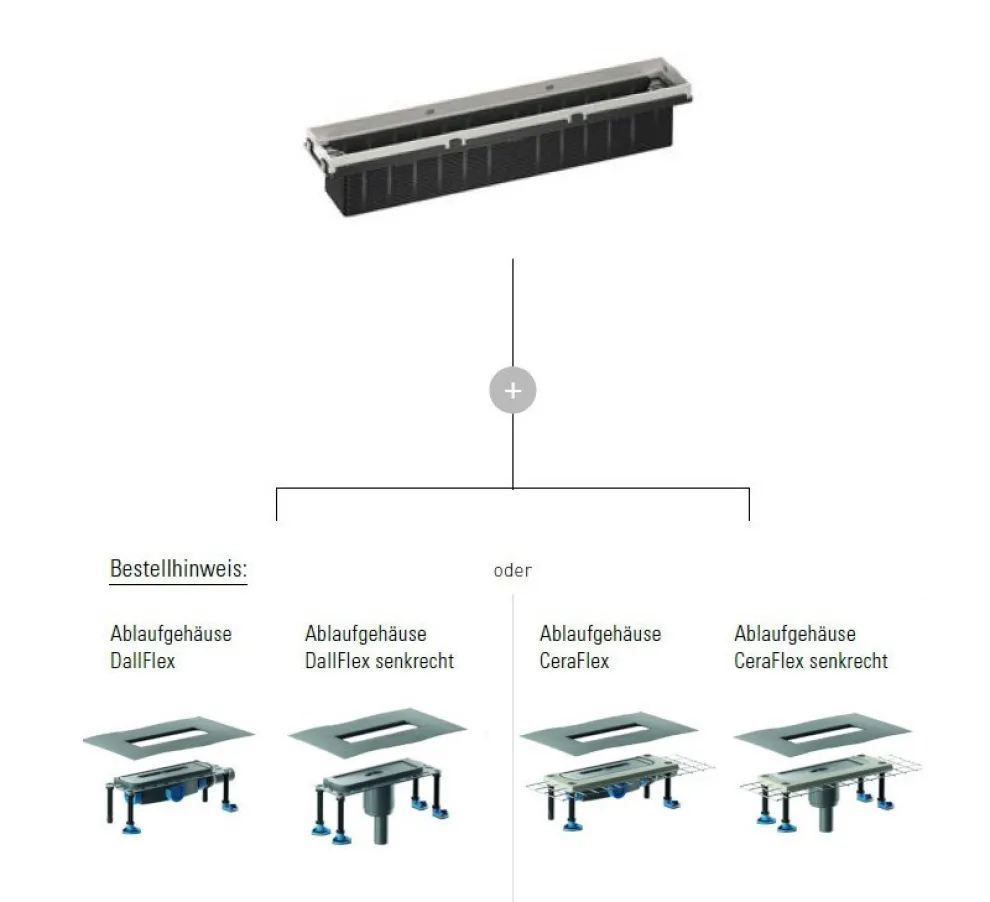

Mögliche Ablaufvarianten für CeraFrame Liquid
DallFlex Ablaufgehäuse
Das DallFlex-Ablaufgehäuse bietet Lösungen für nahezu jede bauliche Situation und kann mit allen Duschrinnen von Dallmer kombiniert werden. Dieses bautechnische Konzept verbindet optische Vielfalt und einfaches Handling.

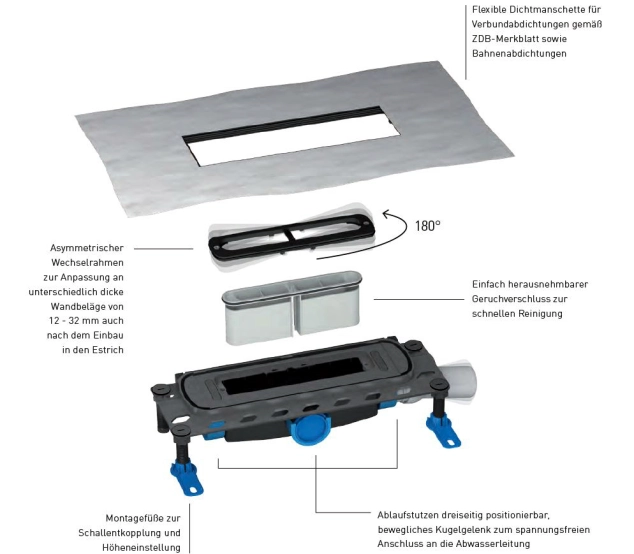

DallFlex Ablaufgehäuse für Dallmer Duschrinnen und Duschrinnenaufsätze
Kompatibel mit den Duschrinnen CeraWall Select / Individual / Pure, CeraFloorSelect / Individual / Pure, Zentrix, CeraNiveau, CeraFrame Individual und CeraFrame Liquid
Flexible Positionierung an der Wand, in der Fläche oder dezentral
DIN 18534-konform durch aufklickbare Dichtmanschette
Einfache Montage durch aufklickbare Dichtmanschette, positionierbarem Ablaufstutzen und Wechselrahmen zur nachträglichen Feinjustierung
Spannungsfreier Anschluss an die Abwasserleitung da Ablaufstutzen von 0 bis 15 Grad verstellt werden kann
Leichte Reinigung durch herausnehmbarem Geruchsverschluss
Hohe Effizienz auf der Baustelle - klare Gewerketrennung. Der Installateur kann das zuverlässig dichte System sicher an den Fliesenleger übergeben.
Zertifizierter Schallschutz nach DIN 4109 und VDI 4100
Besondere Eigenschaften
Varianten / Ablaufleistungen nach DIN EN 1253 (20 mm Anstauhöhe):
Ablaufgehäuse DallFlex: Bauhöhe 90 mm, seitlich DN 50: 0,80 l/s
Ablaufgehäuse DallFlex Plan: Bauhöhe 65 mm, seitlich DN 40: 0,50 l/s
Ablaufgehäuse DallFlex Senkrecht: Bauhöhe 45 mm, senkrecht DN 50: 1,0 l/s
Ablaufgehäuse DallFlex Duo: Bauhöhe 90 mm, seitlich DN 50: 1,45 l/s
Ablaufgehäuse DallFlex Duo Plan: Bauhöhe 65 mm, seitlich DN 40: 0,86 l/s
Ablaufgehäuse DallFlex Duo Senkrecht: Bauhöhe 30 mm, senkrecht DN 50: 2,35 l/s
Dallmer Schallschutzelement als Zubehör, geeignet zur Erfüllung der erhöhten Schallschutzanforderungen nach DIN 4109 und VDI 4100

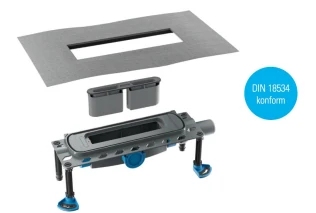

Ablaufgehäuse DallFlex
Technische Informationen |
Bauhöhen: 65 mm / 90 mm |
Nennweite: DN 40 / DN 50 |
Anschluss seitlich oder senkrecht |
Zertifizierter Schallschutz nach DIN 4109 und VDI 4100 |
