CeraWall Ablaufsysteme: Ideal für großformatige Fliesen ohne Gefälleschnitte
Duschrinnen CeraWall für bodengleiche Duschen vereinen die Ästhetik einer Linienentwässerung direkt an der Wand mit der Sicherheit und Funktionalität bewährter Entwässerungstechnik – sicher abzudichten, leicht zu reinigen, elegant – und bieten damit neue Möglichkeiten für Hotels, privaten Wohnungsbau und öffentliche Einrichtungen.
CeraWall ist ein modular aufgebautes Ablaufsystem in zwei Ausführungen: CeraWall Select ist die Kombination aus Wandablaufgehäuse und Ablaufschiene aus Edelstahl, CeraWall Individual die Kombination aus Wandablaufgehäuse und schmalem Ablaufprofil. Von beiden Rinnen gibt es extra lange Modelle für große Duschen (CeraWall Select Duo, CeraWall Individual Duo).
Durch die puristische Gestaltung harmoniert CeraWall gut mit Fliesen und Naturstein und fügt sich problemlos in die Architektur und persönliche Möblierung des Bades ein.
Mehrfach ausgezeichnetes Design, z.B. Good Design, iF design award 2014, reddot design award 2015

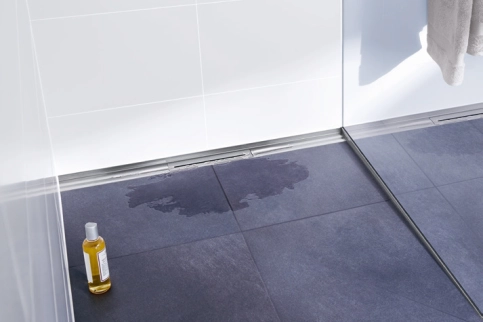

CeraWall Select setzt einen Designakzent im Bad
CeraWall Select ist der sichtbare Ausdruck einer akzentuierten Entwässerung bei bodenebenen Duschen. Hier wird nichts versteckt und die Funktion durch hochwertiges Material herausgestellt. Eine klare Kante dient als Abschluss der Duschfläche und verbindet sie optisch mit der Wand. Über ein eingefrästes Quergefälle wird das Wasser sicher abgeleitet.
CeraWall Individual folgt der Idee des fließenden Übergangs
Die Duschrinne CeraWall Individual fügt sich nahtlos in den schmalen Zwischenraum ein, der am Übergang von der Duschfläche zur Wand entsteht, und wird so beinahe unsichtbar. Ihr integriertes Quergefälle sorgt für eine perfekte Entwässerung.
Film “CeraWall Impressionen”

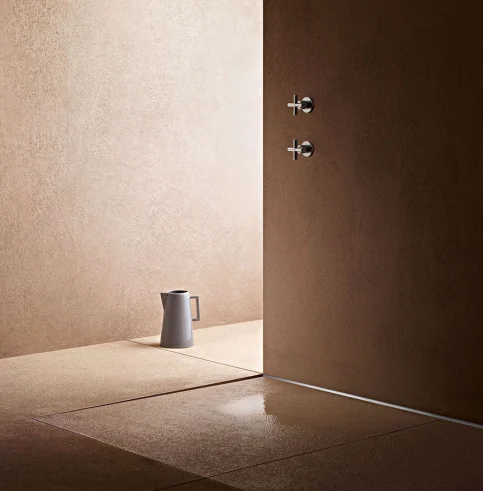

Mit Farben lassen sich exklusive Akzente setzen

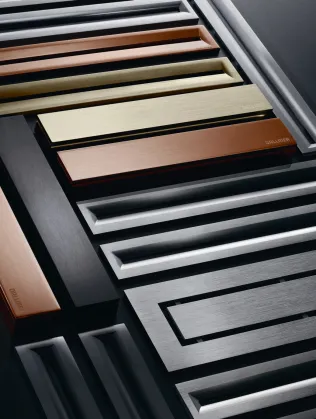

Farbvarianten CeraWall
Zusätzlich zu den klassischen Edelstahl-Ausführungen gibt es CeraWall auch mit veredelten farbigen Oberflächen.
Mit den Farben Anthrazit, Rotgold und Messing eröffnen sich faszinierende Gestaltungsmöglichkeiten für die moderne Bad- und Spa-Architektur.
Die ultradünnen PVD-Beschichtung wurde eigentlich als funktionale Schutzschicht für stark belastete Teile in Sportmotoren entwickelt. Heute kommt die kohlenstoffbasierte Oberflächenbeschichtung auch in der Innenarchitektur zum Einsatz (z. B. auch bei exklusiven Badarmaturen). Die Kombination aus Optik und Widerstandsfähigkeit macht die Beschichtung so attraktiv.
Edelstahl matt (CeraWall Select / Individual / Pure)
Edelstahl poliert (CeraWall Select)
PVD-beschichtet schwarz matt (CeraWall Select / Individual)

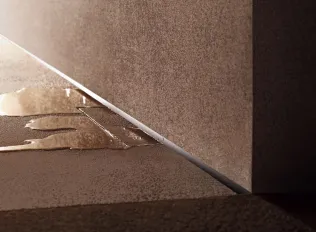

PVD-beschichtet rotgold matt (CeraWall Select / Individual)
PVD-beschichtet messing matt (CeraWall Select / Individual)
CeraWall Select
CeraWall Select
Merkmale CeraWall Select
Einbau an der Wand, ohne Stemmarbeiten oder Vorwandinstallation
massive Duschrinne, aus 5 mm starkem Edelstahl mit eingefrästem Quergefälle
Oberfläche matt, poliert oder mit PVD beschichtet in den Farben Schwarz, Rotgold oder Messing
fugenreduzierter Einbau durch den Einsatz großformatiger Fliesen möglich
Längen von 800 – 2000 mm (Farbvarianten bis 1200 mm), millimetergenau anpassbar
Anbindung an die Wand- und Bodenabdichtung erfolgt nur am Ablaufgehäuse, zusätzliches Wand-Dichtband mit Schnittschutz
Wasserführung oberhalb der Abdichtung
leicht und schnell zu reinigen durch herausnehmbaren Geruchverschluss und frei zugängliche Edelstahlflächen
einfache Montage, abgeschlossene Teilarbeiten für weniger Planungs- und Koordinationsaufwand
passend zu den Ablaufgehäusen DallFlex und CeraFlex
Mögliche Ablaufvarianten für CeraWall Select

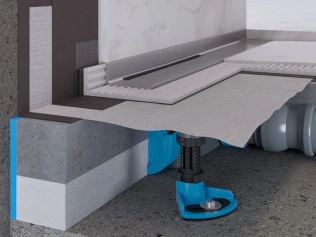

Einbaubeispiel DallFlex mit CeraWall Select
Technische Daten
Bauhöhen mit Ablaufgehäuse DallFlex / CeraFlex: 45 mm (senkrecht), 65 mm oder 90 mm |
Ablaufleistungen: 0,5 l /s - 2,35 l /s*) |
Geeignet für keramische und Naturstein-Beläge (Boden: 10-28 mm, Wand: 12-28 mm, inkl. Kleberbett und Verbundabdichtung) |
Längen: 800 – 2000 mm, millimetergenau anpassbar |
- *)
- je nach Ablaufvariante und Anschlussart
CeraWall Individual

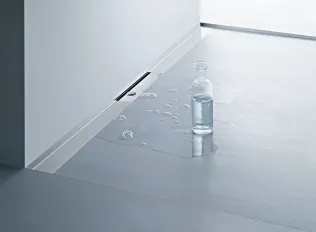

Verdeckt: CeraWall Individual fügt sich nahezu unsichtbar in die Badarchitektur ein.
CeraWall Individual schafft fließende Übergänge. Die Duschrinne fügt sich beinahe unsichtbar zwischen Wand und Boden ein und wird mit einer von drei Abdeckungen kombiniert:
Individual: zum Befliesen mit Belägen, deren Schnittkanten nicht poliert werden können
Design: universell einsetzbares Edelstahl-Design
Naturstein: zum Befliesen mit Belägen, deren Schnittkanten poliert werden können
Ebenfalls erhältlich als lange CeraWall Individual Duo mit zwei Abläufen.
CeraWall Individual
Merkmale CeraWall Individual
Einbau an der Wand, ohne Stemmarbeiten oder Vorwandinstallation
verdeckt eingebaute Duschrinne mit integriertem Quergefälle, Geruchverschlussabdeckung Edelstahl matt, befliesbar oder für Natursteinbeläge
fugenreduzierter Einbau durch den Einsatz großformatiger Fliesen möglich
Längen von 800 – 2000 mm (Farbvarianten bis 1200 mm), millimetergenau anpassbar
Anbindung an die Wand- und Bodenabdichtung erfolgt nur am Ablaufgehäuse, zusätzliches Wand-Dichtband mit Schnittschutz
Wasserführung oberhalb der Abdichtung, Länge anpassbar
leicht und schnell zu reinigen durch entnehmbaren Geruchverschluss
passend zu den Ablaufgehäusen DallFlex, CeraFlex und den Duschelementen DallFlex Wall

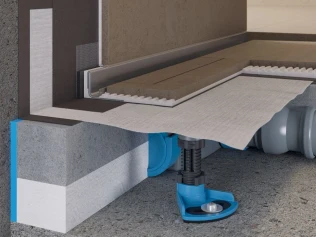

Mögliche Ablaufvarianten für CeraWall Individual
CeraWall Pure aus gekantetem Edelstahl
CeraWall Pure
CeraWall Pure ist aus gekantetem Edelstahl gefertigt und somit leichter als die massiven Select-Variante.
Die Duschrinnen sind leicht zu reinigen und damit besonders hygienisch. Erhältlich in drei Standardlängen 900 mm, 1000 mm und 1200 mm, die baustellengerecht angepasst werden können, z.B. für den nischenbündigen Einbau.
Weitere intelligente Produktdetails wie die nachträgliche Feinpositionierung in alle horizontalen Richtungen runden das Bild ab. In Kombination mit dem Ablaufgehäuse DallFlex sorgt die werkzeuglos aufklickbare Dichtmanschette für eine sichere Abdichtung.
Mögliche Ablaufvarianten für CeraWall Pure
Einbaubeispiel DallFlex mit CeraWall Pure
Technische Daten
Bauhöhen mit Ablaufgehäuse DallFlex / CeraFlex: 45 mm (senkrecht), 65 mm oder 90 mm |
Ablaufleistungen: 0,5 l /s - 2,35 l /s*) |
Geeignet für Bodenbeläge von 12 – 32 mm und Wandbeläge von 12 – 24 mm (inkl. Kleberbett) |
Längen: 900 mm, 1000 mm, 1200 mm |
- *)
- je nach Ablaufvariante und Anschlussart
DallFlex Ablaufgehäuse
Das DallFlex-Ablaufgehäuse bietet Lösungen für nahezu jede bauliche Situation und kann mit allen Duschrinnen von Dallmer kombiniert werden. Dieses bautechnische Konzept verbindet optische Vielfalt und einfaches Handling.
DallFlex Ablaufgehäuse für Dallmer Duschrinnen und Duschrinnenaufsätze
Kompatibel mit den Duschrinnen CeraWall Select / Individual / Pure, CeraFloorSelect / Individual / Pure, Zentrix, CeraNiveau, CeraFrame Individual und CeraFrame Liquid
Flexible Positionierung an der Wand, in der Fläche oder dezentral
DIN 18534-konform durch aufklickbare Dichtmanschette
Einfache Montage durch aufklickbare Dichtmanschette, positionierbarem Ablaufstutzen und Wechselrahmen zur nachträglichen Feinjustierung
Spannungsfreier Anschluss an die Abwasserleitung da Ablaufstutzen von 0 bis 15 Grad verstellt werden kann
Leichte Reinigung durch herausnehmbarem Geruchsverschluss
Hohe Effizienz auf der Baustelle - klare Gewerketrennung. Der Installateur kann das zuverlässig dichte System sicher an den Fliesenleger übergeben.
Zertifizierter Schallschutz nach DIN 4109 und VDI 4100
Besondere Eigenschaften
Varianten / Ablaufleistungen nach DIN EN 1253 (20 mm Anstauhöhe):
Ablaufgehäuse DallFlex: Bauhöhe 90 mm, seitlich DN 50: 0,80 l/s
Ablaufgehäuse DallFlex Plan: Bauhöhe 65 mm, seitlich DN 40: 0,50 l/s
Ablaufgehäuse DallFlex Senkrecht: Bauhöhe 45 mm, senkrecht DN 50: 1,0 l/s
Ablaufgehäuse DallFlex Duo: Bauhöhe 90 mm, seitlich DN 50: 1,45 l/s
Ablaufgehäuse DallFlex Duo Plan: Bauhöhe 65 mm, seitlich DN 40: 0,86 l/s
Ablaufgehäuse DallFlex Duo Senkrecht: Bauhöhe 45 mm, senkrecht DN 50: 2,35 l/s
Dallmer Schallschutzelement als Zubehör, geeignet zur Erfüllung der erhöhten Schallschutzanforderungen nach DIN 4109 und VDI 4100

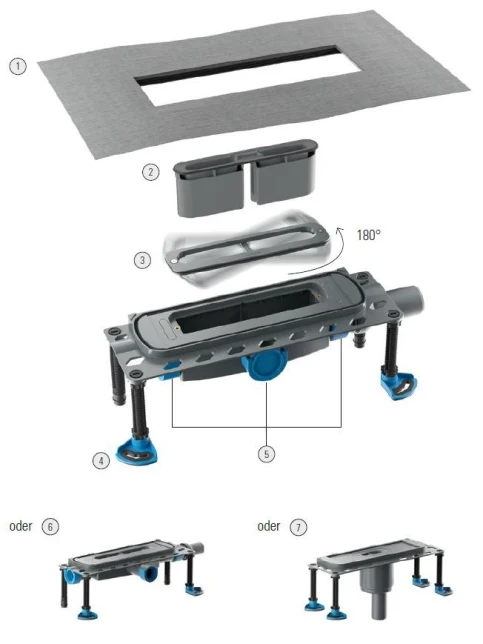

Ablaufgehäuse DallFlex
Flexible, faltenfreie und einklickbare Dichtmanschette zumsicheren Anschluss an Verbundabdichtungen gemäß DIN 18534
Einfach herausnehmbarer Geruchsverschluss zur schnellen Reinigung; freier Zugang zur Abwasserleitung
Asymmetrischer Wechselrahmen zur Anpassung an unterschiedlich dicke Wandbeläge von 12 – 32 mm,auch nach dem Einbau in den Estrich
Schallentkoppelte, höhenverstellbare Montagefüße
Ablaufstutzen werkzeuglos dreiseitig positionierbar, bewegliches Kugelgelenk zum spannungsfreien Anschluss an die Abwasserleitung
In der Ausführung Plan lieferbar
Mit senkrechtem Ablaufstutzen lieferbar
Technische Informationen
Bauhöhen: 45 mm (senkrecht), 65 mm oder 90 mm
Nennweite: DN 40 / DN 50
Zertifizierter Schallschutz nach DIN 4109 und VDI 4100
Ceraflex Ablaufgehäuse
Zum Einbau mit allen Duschrinnen
Einbau in den Estrich, je nach Verwendung an der Wand oder in der Fläche frei positionierbar
DIN 18534-konform durch aufklickbare Dichtmanschette
Hohe Einbausicherheit durch Polymerbetonkragen mit eingegossener Baustahlmatte
Spannungsfreier Anschluss an die Abwasserleitung
Leichte Reinigung durch herausnehmbarem Geruchsverschluss
Dallmer-Brandschutz-Rohbauelement 11, passend zuAblaufgehäusen CeraFlex und DallFlex senkrecht
Zertifizierter Schallschutz nach DIN 4109 und VDI 4100

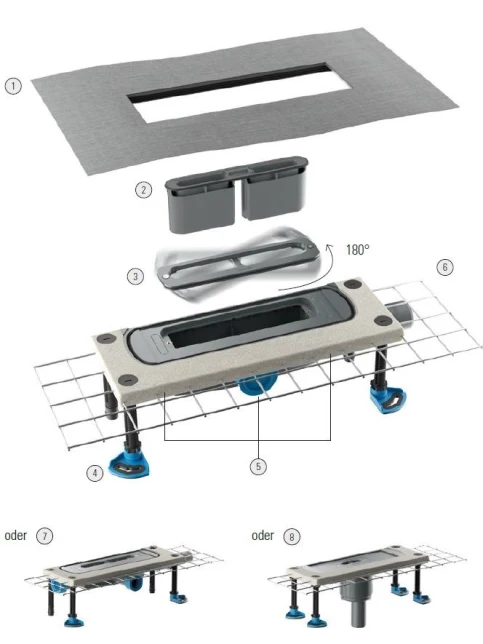

Ablaufgehäuse CeraFlex
Flexible, faltenfreie und einklickbare Dichtmanschette zumsicheren Anschluss an Verbundabdichtungen gemäß DIN 18534
Einfach herausnehmbarer Geruchsverschluss zur schnellen Reinigung; freier Zugang zur Abwasserleitung
Asymmetrischer Wechselrahmen zur Anpassung an unterschiedlich dicke Wandbeläge von 12 – 32 mm,auch nach dem Einbau in den Estrich
Schallentkoppelte, höhenverstellbare Montagefüße
Ablaufstutzen werkzeuglos dreiseitig positionierbar, bewegliches Kugelgelenk zum spannungsfreien Anschluss an die Abwasserleitung
Polymerbetonkragen mit eingegossener Baustahlmatte
In der Ausführung Plan lieferbar
Mit senkrechtem Ablaufstutzen lieferbar
Technische Informationen
Bauhöhen: 45 mm (senkrecht), 65 mm oder 90 mm
Nennweite: DN 40 / DN 50
Zertifizierter Schallschutz nach DIN 4109 und VDI 4100
