Beschreibung
Ein schmales Rechteck ist alles, was man von CeraFrame Individual sieht: Die kompakte Duschrinne komprimiert anspruchsvolle Technik auf wenig Raum.
Als Teil der DallFlex-Systemfamilie lässt sich CeraFrame Individual mit dem Ablaufgehäuse DallFlex kombinieren und gewährleistet so eine sichere Abdichtung nach DIN 18534.

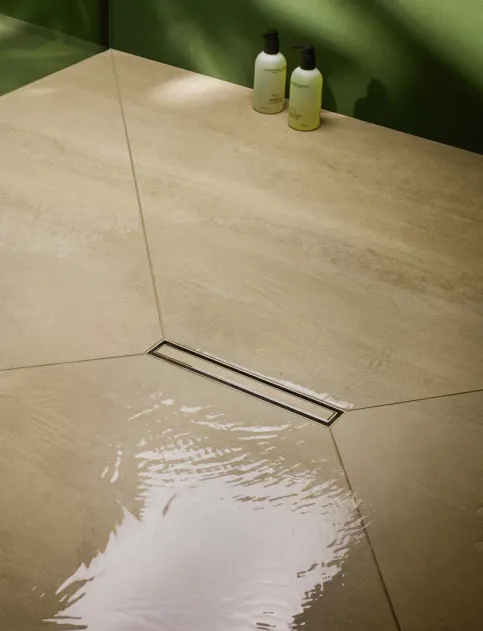

CeraFrame Individual mit befliesbarem Edelstahlrahmen
Merkmale CeraFrame Individual
Einbau in der Fläche als integrierter Teil des Bodenbelages, passend zu vielen Fliesenformaten
Erhältlich in vier Farbvarianten erhältlich: Edelstahl matt, Anthrazit, Messing und Rotgold
Die Duschrinne kann mit farblich passenden oder individuell gewählten befliesbaren Abdeckungen komplettiert werden.
Kompakte Maße 300 x 50 mm
Kompatibel mit Ablaufgehäuse DallFlex 2.0 und Ablaufgehäuse CeraFlex

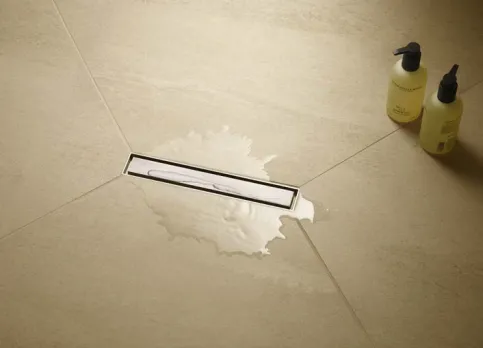

CeraFrame Individual, Edelstahl matt

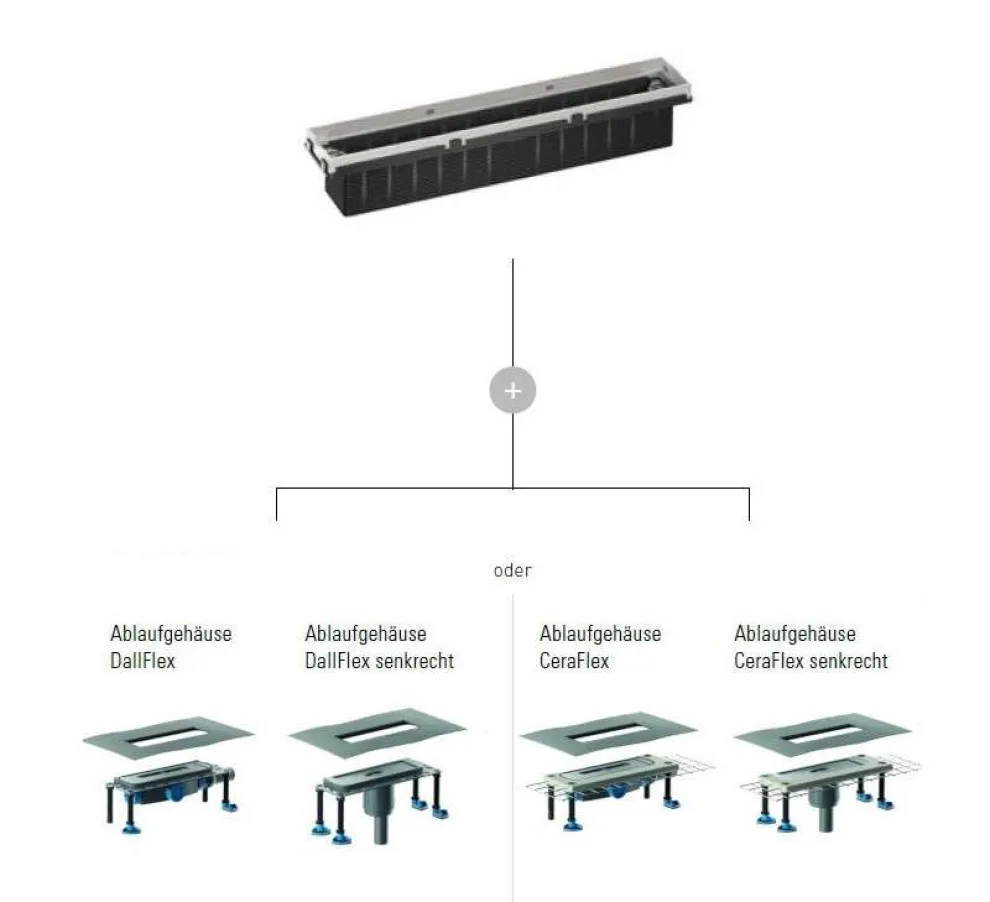

Mögliche Ablaufvarianten für CeraFrame Individual
Einbaubeispiel DallFlex 2.0 mit CeraFrame Individual
Technische Daten
Bauhöhen mit Ablaufgehäuse DallFlex 2.0 / CeraFlex: 45 mm (senkrecht), 65 mm, 90 oder 115 mm |
Ablaufleistungen: 0,51 bis 2,35 l /s*) |
Geeignet für keramische und Naturstein-Beläge von 9 – 38 mm (inkl. Kleberbett und Verbundabdichtung) |
Abmessungen: 300 x 50 mm |
- *)
- je nach Ablaufvariante und Anschlussart
DallFlex 2.0 Ablaufgehäuse
Das Ablaufgehäuse DallFlex 2.0 bietet Lösungen für nahezu jede bauliche Situation und kann mit einer Vielzahl von Dallmer Duschrinnen kombiniert werden. Dieses bautechnische Konzept verbindet optische Vielfalt und einfaches Handling.
Kompatibel mit den Duschrinnen CeraWall Select / Individual / Pure, CeraFloorSelect / Individual / Pure, Zentrix, CeraNiveau, CeraFrame Individual und CeraFrame Liquid Neo
Flexible Positionierung an der Wand, in der Fläche oder dezentral
DIN 18534-konform
Einfache Montage
Spannungsfreier Anschluss an die Abwasserleitung
Leichte Reinigung durch herausnehmbarem Geruchsverschluss
Hohe Effizienz auf der Baustelle - klare Gewerketrennung.
Zertifizierter Schallschutz nach DIN 4109 und VDI 4100
Ablaufgehäuse DallFlex 2.0 mit verbesserten Details
Flexible Dichtmanschette, faltenfrei und einklickbar; zum sicheren Anschluss an Verbundabdichtungen gemäß DIN 18534
Haarsieb (im Lieferumfang enthalten)
NEU: Geruchsverschluss komplett herausnehmbar; optional auch als mechanischer Geruchsverschluss
NEU: Montageeinheit mit Positionierhilfe zur passgenauen Positionierung der Duschrinnen
NEU: Schallentkoppelte, höhenverstellbare Montagefüße mit Schnellspannsystem
Ablaufstutzen werkzeuglos positionierbar, Kugelgelenk zum spannungsfreien Anschluss an die Abwasserleitung
Varianten / Ablaufleistungen
Ablaufgehäuse DallFlex 2.0 115: Bauhöhe 115 mm, seitlich DN 50: 1,1 l/s
Ablaufgehäuse DallFlex 2.0: Bauhöhe 90 mm, seitlich DN 50: 0,83 l/s
Ablaufgehäuse DallFlex 2.0 Plan: Bauhöhe 65 mm, seitlich DN 40: 0,51 l/s
Ablaufgehäuse DallFlex 2.0 senkrecht: Bauhöhe 45 mm, senkrecht DN 50: 1,0 l/s
Ablaufgehäuse DallFlex 2.0 Duo: Bauhöhe 90 mm, seitlich DN 50: 1,45 l/s
Ablaufgehäuse DallFlex 2.0 Duo Plan: Bauhöhe 65 mm, seitlich DN 40: 0,86 l/s
Ablaufgehäuse DallFlex 2.0 Duo Senkrecht: Bauhöhe 45 mm, senkrecht DN 50: 2,35 l/s
Dallmer Schallschutzelement als Zubehör, geeignet zur Erfüllung der erhöhten Schallschutzanforderungen nach DIN 4109 und VDI 4100
Ceraflex Ablaufgehäuse
Zum Einbau mit allen Duschrinnen
Einbau in den Estrich, je nach Verwendung an der Wand oder in der Fläche frei positionierbar
DIN 18534-konform durch aufklickbare Dichtmanschette
Hohe Einbausicherheit durch Polymerbetonkragen mit eingegossener Baustahlmatte
Spannungsfreier Anschluss an die Abwasserleitung
Leichte Reinigung durch herausnehmbarem Geruchsverschluss
Dallmer-Brandschutz-Rohbauelement 11, passend zuAblaufgehäusen CeraFlex und DallFlex senkrecht
Zertifizierter Schallschutz nach DIN 4109 und VDI 4100
Ablaufgehäuse CeraFlex
Flexible, faltenfreie und einklickbare Dichtmanschette zumsicheren Anschluss an Verbundabdichtungen gemäß DIN 18534
Einfach herausnehmbarer Geruchsverschluss zur schnellen Reinigung; freier Zugang zur Abwasserleitung
Asymmetrischer Wechselrahmen zur Anpassung an unterschiedlich dicke Wandbeläge von 12 – 32 mm,auch nach dem Einbau in den Estrich
Schallentkoppelte, höhenverstellbare Montagefüße
Ablaufstutzen werkzeuglos dreiseitig positionierbar, bewegliches Kugelgelenk zum spannungsfreien Anschluss an die Abwasserleitung
Polymerbetonkragen mit eingegossener Baustahlmatte
In der Ausführung Plan lieferbar
Mit senkrechtem Ablaufstutzen lieferbar
Technische Informationen
Bauhöhen: 45 mm (senkrecht), 65 mm oder 90 mm
Nennweite: DN 40 / DN 50
Zertifizierter Schallschutz nach DIN 4109 und VDI 4100
