Einzelsicherungen zum Rückstauschutz-Auswahl
Anwendungsbereiche
Seit bestehen von Kanalisationssystemen gibt es das Problem oder besser die Kenntnis des Rückstaues in öffentlichen Anlagen. Werden Entwässerungsgegenstände und Bodenabläufe unterhalb der Rückstauebene ohne Sicherungseinrichtungen an die Kanalisation angeschlossen, sind Schäden aus Rückstauereignissen unausweichlich. Ohne entsprechende Versicherung ein auch finanziell ärgerliches Ereignis. Bei der Ausführung des Rückstauschutzes durch Rückstauverschlüsse dürfen Typen entsprechend nachfolgender Tabelle (aus DIN 1986-100) verwendet werden.
Anwendungsbereich | Zur Anwendung freigegebene Typen von Rückstauverschlüssen nach DIN EN 13564 | Empfohlene Produkte |
Fäkalienfreies Abwasser, Niederschlagswasser | Typen 2, 3 und 5 | DallSafe 200 Ballstau 110 (Stausafe RS und F) |
Produkte zum Schutz gegen Rückstau
Produkte | Erläuterung / Anwendung |
DallSafe 200 (Typ 5) Ballstau 110 (Typ 5) | Einzel- bzw. Sammelsicherung von Entwässerungsgegenständen bei Grauwasser |
Rückfluss-Sicherung RS 3 Rückfluss-Sicherung RS 4 | Einzelsicherung von Entwässerungsgegenständen bei Grauwasser |
Rückstau-Kellerablauf DallSafe 200

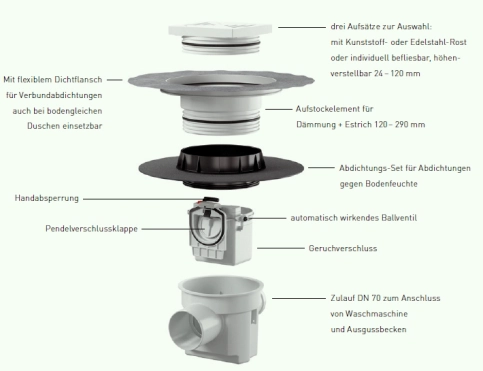

Aufbau Rückstau-Kellerablauf DallSafe 200
Typ 5 geprüft gemäß EN 13564, für fäkalienfreies Abwasser
Dreifachsicherheit durch Ballventil + Rückstauklappe + Handabsperrung
Gehäuse aus hochschlagfestem Polypropylen, direkt in die Rohbetondecke einbaubar
Flexible Einbautiefe 224 – 560 mm
Drehbarer Aufsatz für optimale Anpassung an das Fliesenraster
Prüfrohranschluss
Werkzeuglose Entnahme von Rückstaueinheit und Geruchverschluss
Einfache Reinigung
Ablaufstutzen DN 100, Zulauf DN 70.
Varianten:
DallSafe 200/1 K – mit Rahmen und Rost aus ABS/Polyamid,
Aufsatz höhenanpassbar 24 – 120 mm.
DallSafe 200/1 SES – mit Rahmen und Rost aus Edelstahl, Aufstockelement mit flexiblem Dichtflansch zum sicheren Anschluss an Verbundabdichtungen gemäß ZDB-Merkblatt und Bahnenabdichtungen,
Aufsatz höhenanpassbar 24 – 120 mm.
DallSafe 200/1 Stone – mit befliesbarem Edelstahlaufsatz, Aufstockelement mit flexiblem Dichtflansch zum sicheren Anschluss an Verbundabdichtungen gemäß ZDB-Merkblatt und Bahnenabdichtungen,
Aufsatz höhenanpassbar 24 – 120 mm.

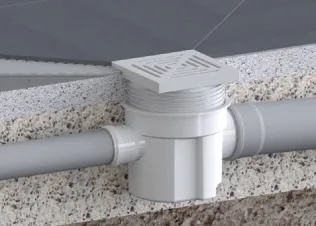

Rückstau-Ablauf DallSafe 200/1 K, Rahmen und Rost aus ABS/Polyamid

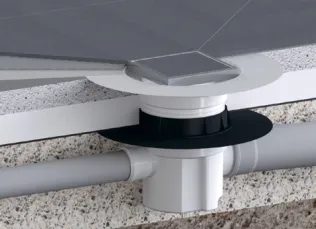

Rückstau-Ablauf DallSafe 200/1 SES, Rahmen und Rost aus Edelstahl

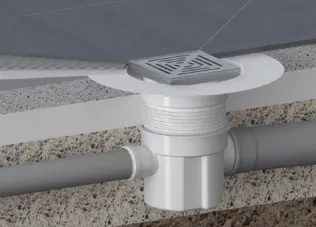

Rückstau-Ablauf DallSafe 200/1 Stone, befliesbarer Edelstahlaufsatz

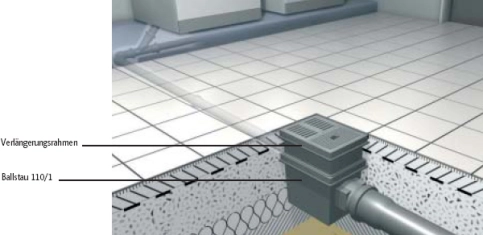

Rückstau-Kellerablauf Ballstau 110
Rückstau-Kellerablauf Ballstau 110
Typ 5 nach DIN EN 13564. Mit automatisch wirkendem Ballventil, Pendelverschlussklappe und Handabsperrung. Ablaufstutzen DN 100.
Ballstau 110/1 – mit Zulaufanschluss DN 50
Ballstau 110/3 – mit Zulaufanschuss DN 70 und zwei Blindverschlüssen DN 70
Technische Daten
Ablaufleistung: 1,6 l/s
Typenklasse: DIN EN 13564, Typ 5
Anschluss: DN 100
Zulauf: ohne / DN 50 / DN 70
Material: ABS

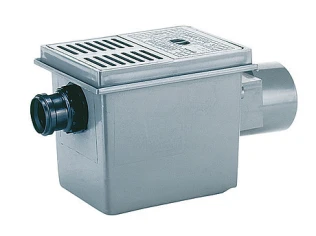

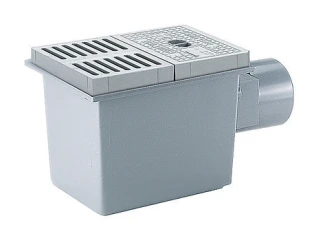

Rückstau-Kellerablauf Ballstau 110, DN 100
Rückstau-Kellerablauf Ballstau 110/1, DN 100

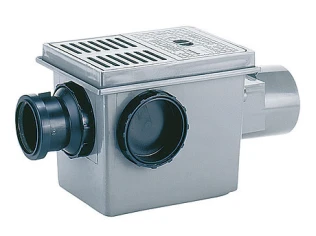

Rückstau-Kellerablauf Ballstau 110/3, DN 100
Einsatzbereich / Anwendungsmöglichkeiten:
Anwendungsbereich nach DIN 1986-100 geeignet für fäkalienfreies Abwasser Typ 5 gemäß DIN EN 13564, Kellerablauf zur Entwässerung von fäkalienfreies Abwasser mit einem Anschluss DN 50 zur zusätzlichen Entwässerung von fäkalienfreien Abwasser wie Duschen, Handwaschbecken oder Ausgussbecken.
Maße
Mindesteinbautiefe: 230 mm
Aussparungsmaße: 500 x 250 mm
Kellerabläufe

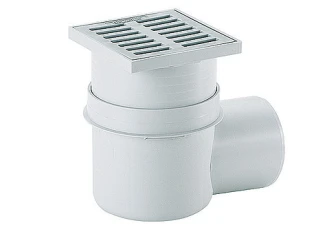

Kellerablauf 57 AKE
Kellerablauf 57 AK / AKE
nach DIN EN 1253
Ablaufstutzen 3°
Schmutzfang
Geruch- und Reinigungsverschluss
höhenverstellbarem Aufsatzrahmen 150 x 150 mm
Material: Polypropylen, hochschlagfest
Rost: Polyamid: Klasse K 3
Ablaufleistung:
DN 70 – 1.47 l/s
DN 100 – 1,61 l/s
Kellerablauf 61 AK
nach DIN EN 1253
Geruchverschluss
Haarsieb
höhenverstellbarem Aufsatz 150 x 150 mm
Material: Polypropylen, hochschlagfest
Rost: Polyamid, Klasse K 3
Ablaufleistung:
DN 100 – 1,79 l/s

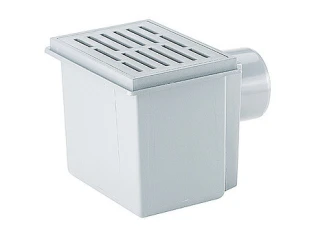

Kellerablauf 71
nach DIN EN 1253
Reinigungsverschluss
Schlammeimer
Ablaufstutzen DN 100 (3°)
Material: Polypropylen, hochschlagfest
Rost: ABS, Klasse K 3
Ablaufleistung:
DN 100 – 2.2 l/s
Kellerablauf 71/1 – mit Zulaufanschluss DN 50
Kellerablauf 71/3 – mit Zulaufanschluss DN 70 und zwei Blindverschlüssen DN 70
