Modulares Zirkulationsventil MTCV und Zirkulationsregler CCR2+
MTCV ist ein modulares thermostatisches Regelventil für den Einsatz in Warmwasser-Installationen mit Zirkulation. Das Regelventil ermöglicht einen thermischen Abgleich (hydraulischen Abgleich) der Zirkulationsleitung durch Einhaltung einer konstanten Temperatur im System. Es verringert damit den Durchfluss in den Zirkulationsleitungen auf das erforderliche Mindestmaß.
Gleichzeitig bietet MTCV die Möglichkeit, eine Desinfektionsfunktion gegen Legionellen-Bakterien im Warmwasser-Kreislauf aufzurüsten.

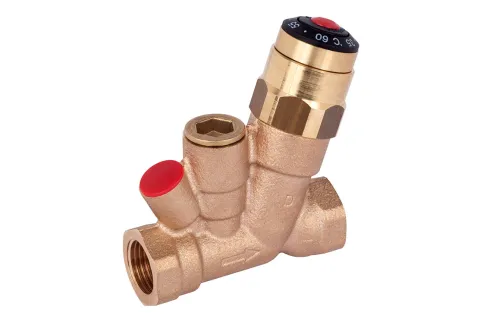

Zirkulationsventil MTCV - Grundversion A
Multifunktionales thermostatisches Zirkulationsventil MTCV
MTCV ist ein selbsttätiges, thermostatisches Regelventil. Ein im Ventilkegel montiertes Thermoelement bewirkt, dass das Ventil auf Temperaturänderungen reagieren kann.
Gleichzeitig bietet MTCV die Möglichkeit, einen Desinfektionsprozess mit Hilfe zweier unterschiedlicher Module durchzuführen:
Modul für selbsttätige thermische Desinfektion
Modul für programmgesteuerte Desinfektion mit dem thermischem Antrieb TWA-A und Temperatursensoren PT 1000
Die MTCV-Grundversion A kann einfach und schnell um eine selbsttätige, thermische Desinfektionsfunktion gegen Legionellen-Bakterien im Warmwasser-Kreislauf aufgerüstet werden.
Die Versionen A und B von MTCV können für einen elektronisch gesteuerten Desinfektionsprozess aufgerüstet werden. Dabei steuert der elektronische Zirkulationsregler CCR2+ (Hauptregler) zentral den Desinfektionsprozess.

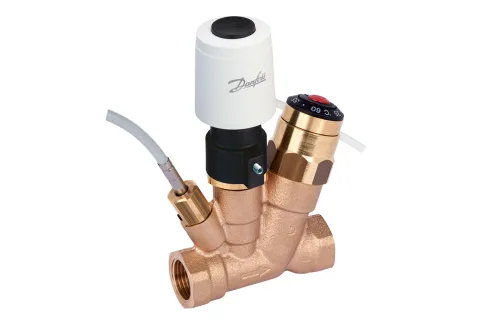

MTVC mit elektronischem Desinfektionsmodul (MTCV-C) - Version C
Hauptfunktionen des MTCV
Thermostatischer Abgleich von Warmwasser-Systemen im Temperaturbereich von 35 - 60 °C - Grundversion A.
Selbsttätige thermische Desinfektion bei Temperaturen über 68 °C gemäß DVGW und zusätzlichem Schutz der Installation vor Temperaturanstieg über 75 °C (automatische Unterbrechung des Zirkulationsdurchflusses) - Version B.
Elektronisch gesteuerter Desinfektionsprozess mit Möglichkeit zur Programmierung von Desinfektionstemperatur und -dauer - Version C.
Automatisches Spülen des Systems durch vorübergehende Absenkung der Systemtemperatur zum vollständigen Öffnen des MTCV Ventils für maximalen Durchfluss.
Möglichkeit zur Temperaturmessung.
Schutz vor unbefugter Veränderung der Einstellung.
Messung und Überwachung der Temperaturkonstanz.
Absperren der Zirkulationsleitung durch als Zubehör erhältliche Fittings mit integriertem Kugelhahn.
Modulare Aufrüstung des MTCV Ventils unter Anlagendruck ohne Betriebsunterbrechung möglich.
Einfache Wartung - bei Bedarf kann das kalibrierte Thermoelement ausgetauscht werden.
Der verwendete Werkstoff entspricht DIN 50930, Teil 6, und kann in allen Trinkwässern gemäß Trinkwasserverordnung eingesetzt werden.
Geprüft und zertifiziert nach DVGW VP 554, DW-6340BO0482

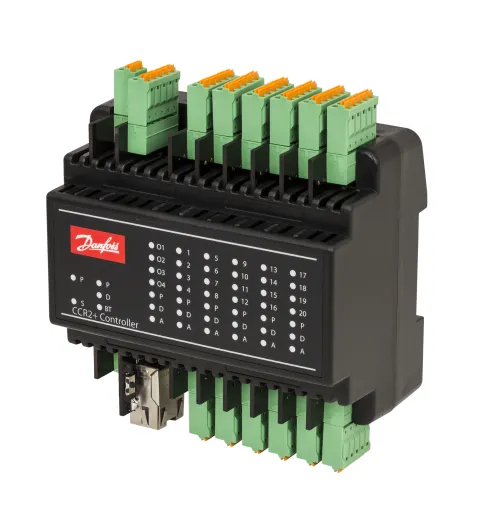

Zirkulationsregler CCR2+ zur thermischen Desinfektion
Elektronischer Zirkulationsregler CCR2+ zur thermischen Desinfektion
Der elektronische Zirkulationsregler CCR2+ dient der Optimierung eines thermischen Desinfektionsprozesses in Warmwasser-Systemen. Der Regler wird mit den thermischen Antrieben Typ TWA-A und den PT1000-Temperaturfühlern verbunden, die an jedem Zirkulationsventil MTCV, Version C, installiert sind.
Die Optimierung des Desinfektionsprozesses reduziert Energieverbrauch und Desinfektionszeit. Der Regler ist einstellbar auf verschiedene Desinfektionstemperaturen zwischen 50 und 80 °C und verschiedene Desinfektionszeiten.
