Danfoss Design: Fühlerelemente, Ventilgehäuse und Verschraubungen

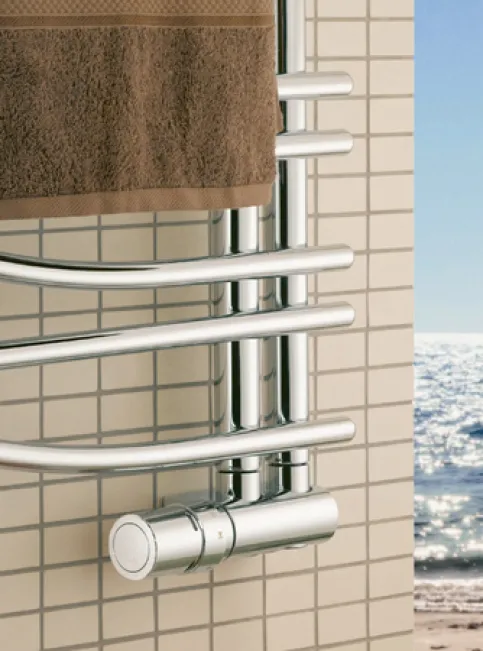

Die Ventilsets, hier VHX DUO in Chromausführung, ermöglichen eine technisch und optisch saubere Gesamtlösung. Ganz ohne “Montagespuren”.
Überblick
Danfoss Design™ bietet eine Serie von Fühlerelementen und Ventilgehäusen – speziell für Designheizkörper und Handtuchwärmekörper entwickelt. Das besondere Design wurde mit dem IF Design Award und dem Design Plus Preis 2005 geehrt.
Besonderheiten
Sets (X-tra Collection) für übliche Montagevarianten mit RAX Thermostatfühler, RA-URX Ventilgehäuse und RLV-X Heizkörperverschraubung
Einfache und saubere Montage ohne Verletzung der Oberfläche
Einheitliches Erscheinungsbild Heizkörper - Heizkörperarmatur durch abgerundete Flächen, optische Übereinstimmung und fast nahtlose Übergänge
Hohe Funktionalität und bewährte Technik
Zubehör für Wandanschlüsse und Rohrverbindungen

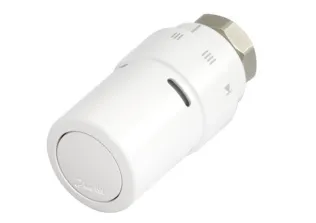

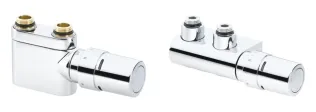

Danfoss Design Fühlerelemente RAX, RTX
RAX ist ein selbsttätiger Heizkörperthermostat, der auf den bewährten, hochwertigen Thermostaten von Danfoss aufbaut. Neben dem eleganten Design verrichtet es seinen Dienst mit hoher Effizienz.
RAX ist in den Farben Weiß, Chrom, Edelstahl und Schwarz erhältlich. RAX-K in in den Farben Weiß und Chrom.
RAX-Fühlerelemente mit Flüssigkeitsfühler und Nullabsperrung zusätzlich zum Frostschutz passen auf alle Ventilgehäuse der X-tra Collection sowie Einbauventile von Danfoss in Ventilheizkörpern.
RAX-K Fühlerelemente mit Flüssigkeitsfühler und Nullabsperrung zusätzlich zum Frostschutz passen auf alle Ventilgehäuse mit Ventilanschluss M30x1,5. Die glatte Oberfläche ermöglicht eine problemlose Reinigung und Desinfektion.
Anstelle von RAX kann ein Rücklauftemperaturbegrenzer RTX eingesetzt werden. Die Fühlerelemente passen auf Ventilgehäuse RA-URX, RA-UR, RA-FN und VHS-UR.

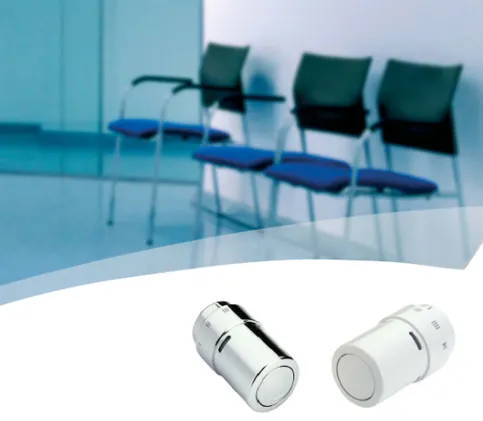

Designfühler RAX für die Anwendung in hygienerelevanten Bereichen
Heizkörperthermostate in patientenbezogenenen Bereichen müssen nicht nur bestimmte Hygiene-Anforderungen erfüllen. Sie sollten auch über eine sensible und energiesparende Regeltechnik verfügen. In vielen Krankenhäusern und Pflegeeinrichtungen rücken die Kosten für den Energieverbrauch in den Fokus.
Das Fühlerelement RAX erfüllt die strengen Hygiene-Anforderungen für diese Bereiche. Dies bestätigt auch das Hygieneinstitut Nord, das in einer Vergleichsstudie verschiedene Fühlertypen getestet hat und zu dem Ergebnis kommt, dass „das Fühlerelement RAX ohne Einschränkung positiv” zu beurteilen ist.
Der glatte Fühlerkopf sorgt dafür, dass sich Staub und Schmutz kaum absetzen kann. In den Tests führte die Desinfektion mit üblicherweise im Klinikbereich eingesetzten Desinfektionsmitteln zu einer „nahezu vollständigen Reduktion der mit Testorganismen beaufschlagten Fühlerelemente”. living design® RAX entsprechen damit „in Bezug auf die zu erwartenden mikrobiellen Belastungen den hygienischen Anforderungen, die für die Installation in patientenbezogenen Bereichen von Gesundheitseinrichtungen gestellt werden”.

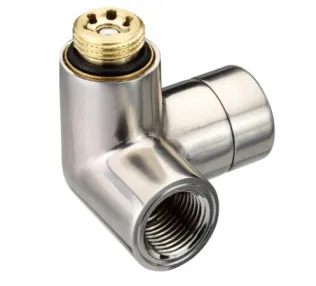

Design-Ventilgehäuse RA-URX Chrom
Design-Ventilgehäuse RA-URX
Design-Verschraubungen RA-URX, absperrbar und entleerbar.
Die Montage der Ventilgehäuse erfolgt im Rücklauf. Die Ventile werden für Rechts- oder Linksmontage angeboten.
Lieferbare Oberflächen:
Weiß RAL 9016, Chrom, Edelstahl gebürstet

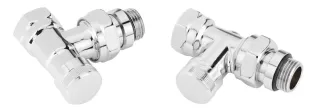

Design-Verschraubung RLV-X Edelstahl gebürstet
Design-Verschraubungen RLV-X
Design-Verschraubungen RLV-X, absperrbar und entleerbar.
Die Montage dieser Verschraubungen erfolgt im Vorlauf. Die Verschraubungen werden für Rechts- oder Linksmontage angeboten.
Lieferbare Oberflächen:
Weiß RAL 9016, Chrom, Edelstahl gebürstet
Design-Ventilprogramm: Informationen zu Konstruktion, Technische Daten und Montage |

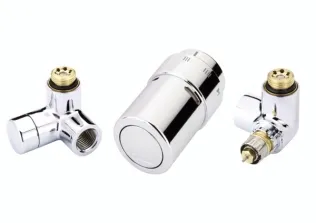

Set in Chrom, Ventilgehäuse für Rechtsmontage
X-tra Collection - Sets: Ventilgehäuse und Fühlerelemente für Designheizkörper und Handtuchwärmekörper
Die Sets beinhalten RAX Fühlerelement, RA-URX Ventilgehäuse und RLV-X Verschraubung.
Je nach Heizkörperanordnung werden Ventilgehäuse und Verschraubung für Rechts- bzw. Linksmontage angeboten.
Lieferbare Oberflächen:
Weiß RAL 9016, Chrom, Edelstahl gebürstet
Die X-tra Collection™ wurde mit begehrten Designpreisen IF Design Award und dem Design Plus Preis 2005 prämiert.
VHX-Armaturen-Set Duo, Chrom
Anschluss-Sets VHX für Design- und Handtuchwärmekörper
Das VHX-Armaturenset wurde speziell für optisch anspruchsvolle Design- und Handtuchwärmekörper mit 1/2"-Anschluss entwickelt.
Die VHX-Serie wird in zwei Varianten angeboten.
VHX-Duo eignet sich für Heizkörper mit 50 mm Anschlussabstand, die VHX-Mono Ausführung ist ein Lanzenventil für Zweirohrsysteme.
VHX-Armaturen-Set Mono, Chrom
Zum VHX-Set gehört ein RAX-Fühler zur Raumtemperaturregelung. Alternativ kann VHX auch mit einem Rücklauftemperaturbegrenzer RTX zur Regelung der Heizkörpertemperatur kombiniert werden. Das Regelventil der VHX sitzt im Rücklauf.
Die Position des Fühlerelements rechts oder links an der Armatur ist frei wählbar. Angeboten werden Versionen für Wand- oder Bodenanschluss.
Lieferbare Oberflächen:
Weiß RAL 9016, Chrom

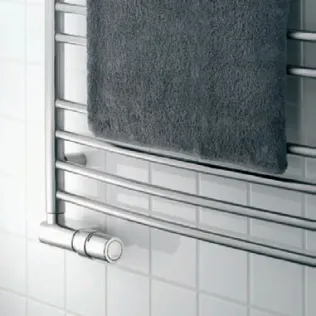

VHX-DUO Durchgangsausführung

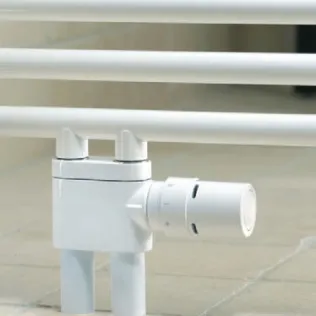

VHX-MONO Eckausführung

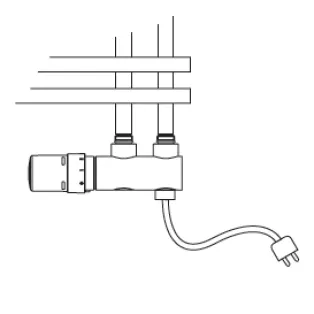

VHX-DUO mit Elektro-Heizstab, Heizleistung 150, 300 oder 600 Watt
Anschluss-Sets VHX: Informationen zu Konstruktion, Technische Daten und Montage |

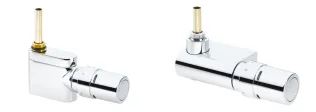

Ventilgehäuse RA-NCX und Rücklaufverschraubung RLV-CX
Ventilgehäuse RA-NCX: Eck / Durchgang / Winkeleck
Die voreinstellbaren Ventilgehäuse RA-NCX haben eine glatte verchromte Oberfläche und werden gestiegenen Designansprüchen gerecht. Die Ventilgehäuse sind mit selbstdichtenden Anschlussverschraubungen ausgestattet und in den Abmessungen und technischen Daten identisch mit den Standard-Ventilen Typ RA-N. Sie passen zu Danfoss Designfühlern RAX.
Informationen zu Konstruktion, Technische Daten und Montage |
Rücklaufverschraubung RLV-CX: Eck / Durchgang
Die Rücklaufverschraubung RLV-CX entsprechen technisch den Rücklaufverschraubungen RLV. Die Chromoberfläche ermöglicht ein einheitliches Design in Verbindung mit den verchromten Ventilgehäusen und Thermostatfühlern RTX.
Die Rücklaufverschraubung RLV-CX ist mit selbstdichtendem Anschlussgewinde ausgestattet und in DN 15 in verchromter Ausführung in Eck und Durchgang lieferbar.
Informationen zu Konstruktion, Technische Daten und Montage |
