Systembeschreibung
Systeme im Vergleich

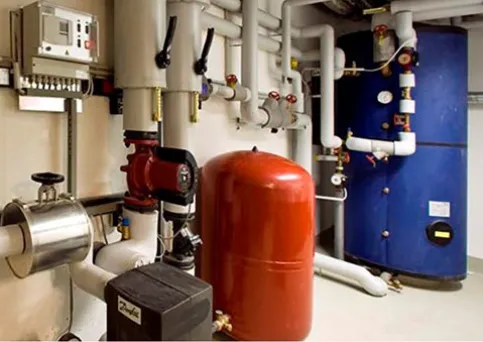

Trinkwassersystem mit Speicher
Zur Trinkwassererwärmung stehen prinzipiell drei Funktionsweisen zur Auswahl; herkömmliche Speicherwassererwärmer mit innenliegendem Heizregister, reine Durchfluss-Trinkwassererwärmer und Speicherladesysteme.
Speicherwassererwärmer erfordern ein verhältnismäßig großes Speichervolumen, um im Dauerbetrieb stets genügend warmes Trinkwasser zur Verfügung zu stellen, da der Wärmeübergang an der Heizfläche relativ gering ist und bei steigender Speichertemperatur stark nachlässt. Um Bedarfsspitzen mit einem reinen Durchflusssystem abzudecken, müssen Pufferspeicher vorgesehen werden, um mit der verfügbaren Heizleistung auszukommen.
Das Speicherladesystem kombiniert die Systemvorteile von Speicherwassererwärmer und Durchflusssystem in idealer Weise. Durch den Einsatz eines Speicherladesystems zur Trinkwassererwärmung lässt sich das erforderliche Speichervolumen minimieren. Das spart Platz im Aufstellraum und ist eine hygiensich einwandfreie Ausführung. Bedingt durch die erheblich kleinere Oberfläche der Trinkwasserspeicher entstehen wesentlich geringere Abstrahlungsverluste und verringern somit die Betriebskosten. Durch den deutlich besseren Wärmeübergang des externen Wärmetauschers werden niedrigere Rücklauftemperaturen mit geringen, erforderlichen Heizwasservolumenströmen bei Nennlast erreicht, so dass sich das Speicherladesystem auch in Fernwärmenetze integrieren lässt.
Danfoss bieten folgende Systemvarianten:
ThemoDual® Speicherladesysteme
ThermoDual® vereinen die Vorteile des Durchflusssystems mit denen des Speicherwassererwärmers auf kleinstem Raum. Während der Wärmetauscher den Grundbedarf abdeckt, übernimmt der Speicher die Spitzenlast.
ThermoDual® mit thermischer Desinfektion ThemoClean®
Die Trinkwarmwassersysteme ThemoClean® mit integrierter thermischer Desinfektion zur Legionellen-Prophylaxe sorgen für eine hygienisch zuverlässige Warmwasserbereitung in Hotels, Sportstätten, Wohnungsbau, Klinik, Pflege und Alteneinrichtungen.
FLS und FLS-Combi Durchflusswassererwärmer
Durchfluss- und Frischwassersysteme eignen sich besonders für die bedarfsgerechte Warmwasserbereitung bei hohem Warmwasserbedarf.
Klassische Trinkwasserspeicher
Alle Systeme und Komponenten für die Trinkwassererwärmung entsprechen den strengen Vorschriften und Regelwerken der Trinkwasserverordnung, der DIN, des DVGW und der örtlichen Wasserversorger.
Speicherladesysteme

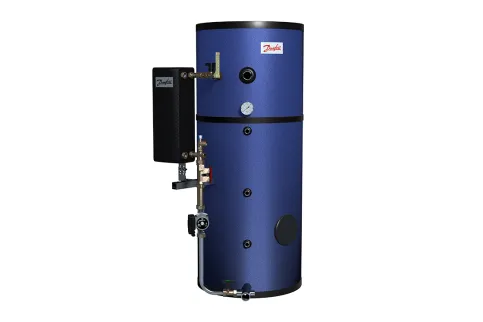

Speicherladesystem ThermoDual mit Trinkwasserspeicher aus Edelstahl
ThermoDual® Speicherladesysteme
Im Bereich Wohnungsbau, in Hotels, Restaurants, Sporthallen, Schulen, Alten- und Pflegeheimen werden zu bestimmten Zeiten unterschiedliche Warmwassermengen benötigt. Um diesen wechselnden Bedarf abdecken zu können, empfiehlt sich der Einsatz eines Speicherladesystems. Das ThermoDual® besteht aus einem Durchfluss-Wassererwärmer und einem oder mehreren Speichern.
Während der Wärmeübertrager die kontinuierliche Grundversorgung übernimmt, decken die Speicher die Bedarfsspitzen ab. Dabei wird das gesamte System so ausgelegt, dass es mit der zur Verfügung stehenden Heizenergie auskommt und auf jeden Fall die maximal benötigten Trinkwarmwassermengen liefern kann.
Varianten
ThermoDual® gibt es in zwei Varianten.
ThermoDual®-S sind kompakte Speicherladesysteme mit Trinkwasserspeicher aus Edelstahl und dichtungslosem Plattenwärmeübertrager mit Kupferlot oder wahlweise aus Volledelstahl.
ThermoDual®-GS sind kompakte Speicherladesysteme mit Trinkwasserspeicher aus Edelstahl und geschraubtem Plattenwärmeübertrager.
Legiomin® Speicherladesystem mit Desinfektionsraum als thermische Barriere gegen Legionellen
Es verbindet die Vorteile eines Speicherwassererwärmers mit denen eines Durchflusswassererwärmers. Dank hochwertiger Werkstoffe und sorgfältiger Verarbeitung erfüllt das System alle Anforderungen zur Verhinderung des Legionellenwachstums. Legiomin® ist besonders geeignet für den Einsatz in Wohnungsbau, Krankenhäusern, Sportstätten und Hotels sowie Alten-, Kinder- und Pflegeheimen, wo auch bei Spitzenzapfung jederzeit eine konstante Trinkwarmwassertemperatur gefordert wird. Das System ist vielseitig einsetzbar und kann über Nah- und Fernwärme, Brennwertkessel, Heiz-, Solar-, Prozess- und Abwärmesysteme gespeist werden.
Über die Anforderungen des DVGW-Arbeitsblattes W551 hinaus verfügt das System Legiomin® über Einbauten zur Sicherung einer definierten Verweilzeit als thermische Barriere gegen Legionellen. Mehrere Baugrößen ermöglichen eine weitestgehende Anpassung an die jeweilige Aufgabe.
Weitere Informationen
Trinkwassererwärmer mit thermischer Desinfektion

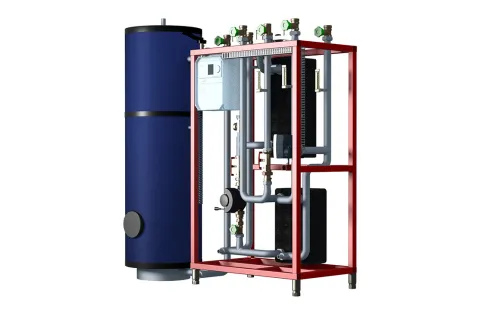

ThermoClean® Combi mit Edelstahlspeicher
ThermoClean®
Im Gegensatz zu den klassischen Speicherladesystemen verfügt das ThermoClean®–System über einen kombinierten Speicher mit Reaktionsraum oder einen separaten Reaktionsbehälter, in dem das erwärmte Trinkwasser für mindestens 5 Minuten bei mindestens 70 °C verweilt. Diese Anlagen gibt es in Standardgrößen für alle häufig vorkommenden Leistungsbereiche mit Anschlussleistungen bis 546 kW und Warmwasserspeichervolumen bis 1.300 Liter.
ThermoClean® bietet sicheren Schutz vor Legionellen gemäß DVGW W551
Varianten
Danfoss bietet je nach Einsatzzweck zwei Varianten:
ThermoClean®-Combi
Trinkwassererwärmungssystem zur Verhinderung von Legionellenwachstum durch thermische Desinfektion mit kombiniertem Trinkwasser- und Reaktionsspeicher aus Edelstahl.
ThermoClean®-DL
Trinkwassererwärmungssystem zur Verhinderung eines Legionellenwachstums mit Reaktionsspeicher aus Edelstahl und Lade-Wärmeübertrager und Rückkühler als kupfergelötete dichtungslose Plattenwärmeübertrager.
Weitere Informationen
Zentrale Durchfluss-Systeme

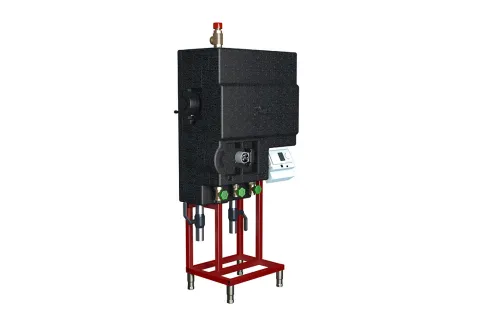

Trinkwasserdurchflusssystem ThermoDual®-FLS
ThermoDual®-FLS
ThermoDual®-FLS ist ein kompaktes Trinkwasserdurchflusssystem für Fälle, wo aus betriebstechnischen Gründen auf die Speicherung von Trinkwasser verzichtet werden sollte. Leistungsgrößen von 70 bis 455 kW.
Die Trinkwassererwärmung im Durchflussprinzip stellt eine effiziente und den hygienischen Erfordernissen optimale Lösung dar. Warmes Wasser wird nicht gespeichert und nur bei Bedarf erzeugt. Lebensräume für Bakterien, wie z.B. Legionellen sind quasi nicht vorhanden. Sofern die Voraussetzungen zum Anschluß dieser Systeme gegeben sind (ausreichend hoher Anschlußwert zur Abdeckung des Spitzenbedarfs) oder das Vorhandensein von Heizwasserpuffern, können diese Systeme uneingeschränkt eingesetzt werden.
Merkmale
keine Trinkwasserspeicherung
effiziente Auskühlung der Primärmedien
optimale Energieausnutzung
unabhängige Wahl verschiedenster Energiequellen
jederzeit ausreichend hohe Trinkwarmwassertemperatur, die den hygienischen Anforderungen genügt
geringer Platzbedarf
Kalkausfall wird weitgehend vermieden
Weitere Informationen
Dezentrale Durchfluss-Systeme

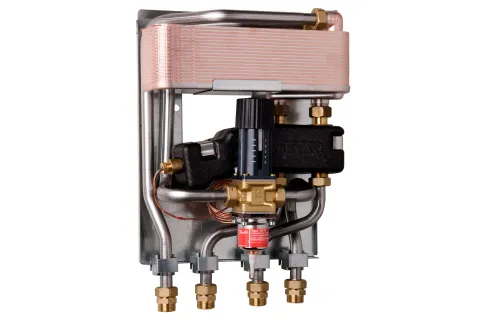

Durchflusswassererwärmer Akva Lux II
Durchflusswassererwärmer Akva Lux II
Akva Lux II ist ein komplett wärmegedämmter Durchflusswassererwärmer mit hoher Leistung, der bereits heute die Forderung nach niedrigem Energieverbrauch und geringsten Leerlaufverlusten erfüllt. Das Gerät eignet sich sowohl für große als auch kleine Ein- und Mehrfamilienhäuser mit mehreren Küchen, Bädern und Whirlpool sowie Familien mit großem Warmwasserbedarf.
Merkmale
Für niedrige Fernwärmevorlauftemperaturen
Komplett wärmegedämmt für sehr niedrige Wärmeverluste
Kalter Wärmeübertrager schützt vor Leerlaufverlusten bei Zapfruhe
Neuentwickelter, energiesparender Regler mit integriertem Differenzdruckregler
Rohre und Plattenwärmeübertrager sind aus Edelstahl
Kalk- und Bakterienvermehrung werden weitgehend vermieden
Leistung: bis 55 kW TWW
Weitere Informationen
Trinkwarmwasser

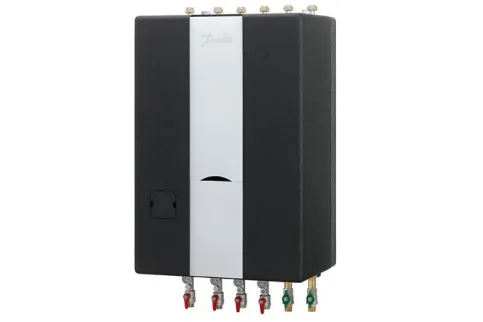

Die Termix One benötigt nur sehr wenig Platz und wird direkt auf die Wand montiert.
Termix One
Die Termix One ist ein direkt anschließbares und leistungsfähiges Frischwassersystem zur Trinkwassererwärmung im Durchflussprinzip für Wohnungen, Ein- und Mehrfamilienhäuser mit bis zu 10 Wohneinheiten. Das Gerät sorgt für eine ausgezeichnete Wärmeübertragung, einen komfortablen sowie wirtschaftlichen Betrieb und ist in drei Leistungsgrößen für eine Wohnung, bis 4 Wohnungen und 5 bis 10 Wohnungen lieferbar. Als Heizquelle eignen sich alle üblichen Heizungsanlagen sowie Nah- und Fernwärmenetze.
Termix One Solar
Diese Variante der Termix One eignet sich besonders für Solarheizsysteme sowie Heizsysteme mit Pufferspeicher, die mehrere Wärmequellen nutzen und bei denen sehr niedrige Rücklauftemperaturen benötigt werden. Der große Wärmeübertrager sorgt durch effiziente Abkühlung des Heizwassers für einen besonders wirtschaftlichen Betrieb. Die primärseitige Umwälzpumpe wird in Abhängigkeit der Kaltwasserdurchflussmenge gesteuert.
Merkmale
Direkte Trinkwassererwärmung
Thermostatische Regelung des TWW mit Fühlerakzelerator
Leistung: bis zu 90 kW für TWW
Arbeitet unabhängig von schwankenden Differenzdrücken und Vorlauftemperaturen
Benötigt minimalen Installationsplatz
Rohre und Plattenwärmeübertrager sind aus Edelstahl
Kalkbildung wird weitgehend vermieden
