DANO® Brandschutzdecken und Brandschutzertüchtigung

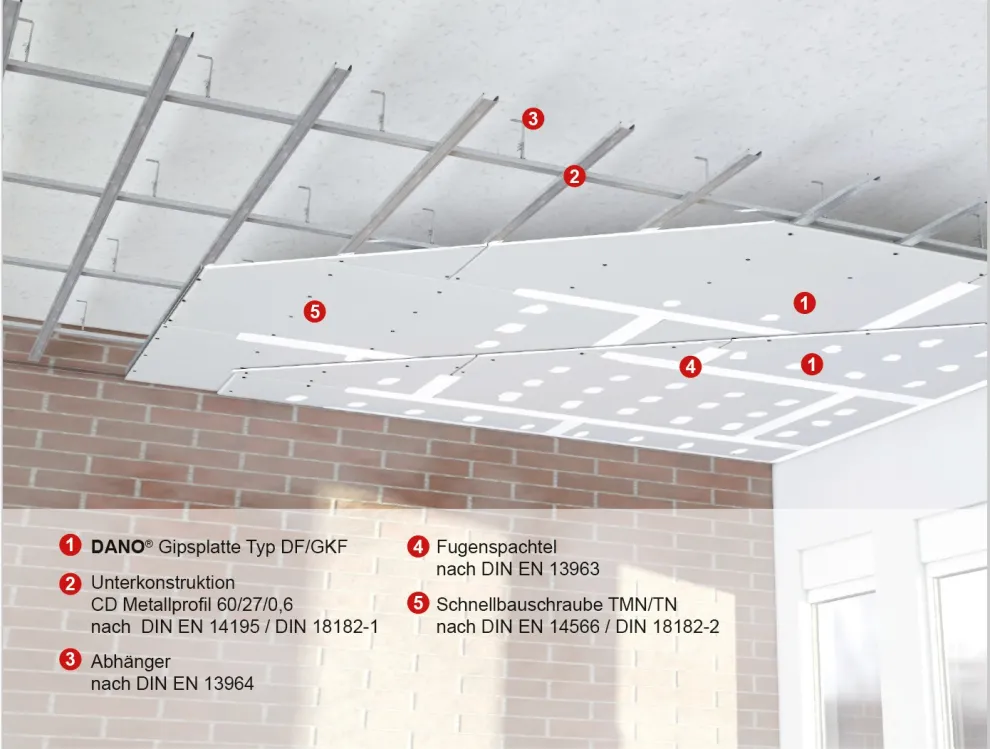

• Brandschutz: F30-A von unten

• Beplankung: 2 x 12,5 mm DANO® Feuer DF/GKF

• Befestigungsabstand Abhänger: ≤ 750 mm

• Achsabstand Grundprofil: ≤ 1000 mm

• Achsabstand Tragprofil: ≤ 500 mm (Querverlegung) | ≤ 420 mm (Längsverlegung)

D 30-50 Unterdeckenbekleidung F30-A (2 x DF/GKF)

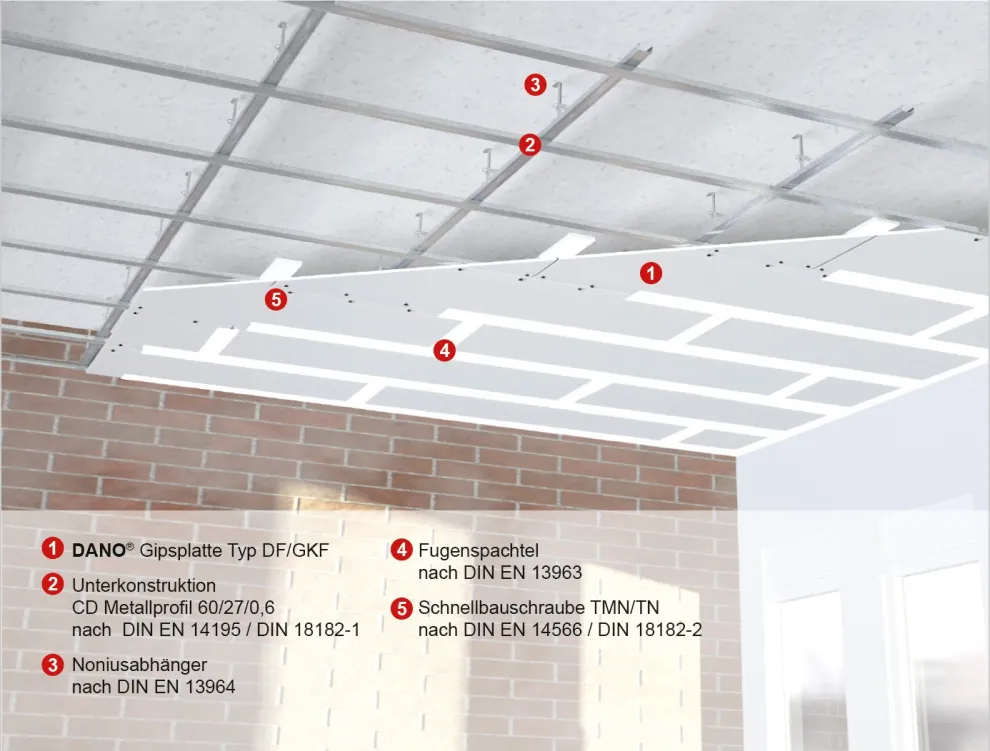

• Brandschutz: F30-A von unten

• Beplankung: 1 x 20 mm DANO® Massiv DF/GKF, zzgl. Stoßhinterlegung mit 1 x 20 mm DF/GKF oder CD-Profil

• Befestigungsabstand Abhänger: ≤ 700 mm

• Achsabstand Grundprofil: ≤ 1000 mm

• Achsabstand Tragprofil: ≤ 625 mm (Längsverlegung)

D 30-58 Unterdeckenbekleidung F30-A (1 x DF/GKF)

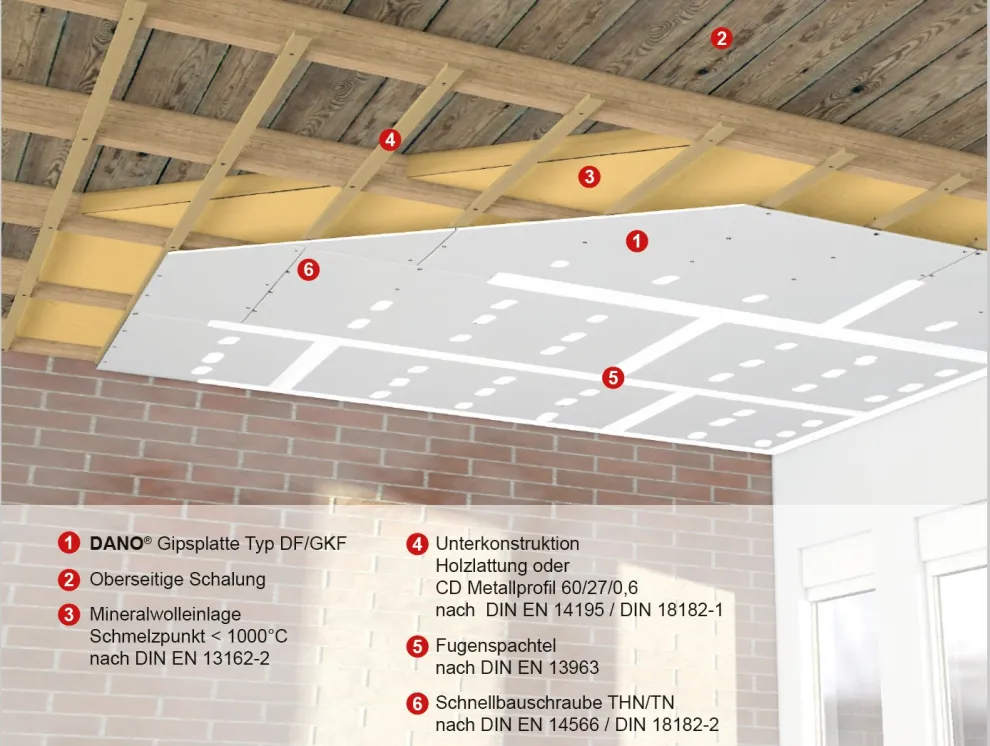

• Brandschutzertüchtigung: F30-B von unten

• Beplankung: 1 x 12,5 mm DANO® Feuer DF/GKF

• Befestigungsabstand Lattung: ≤ 800 mm (Holzquerschnitt Lattung 50/30 mm)

• Achsabstand Tragprofil: ≤ 435 mm

• Mineralwolleinlage:

  • Dicke: ≥ 100 mm

  • Rohdichte: ≥ 100 mm

  • Rohdichte: ≥ 14 kg/m³

  • Schmelzpunkt: < 1000° C

• Holzbalkenlage:

  • Hobeldiele (Nut + Feder) ≥ 21 mm

  • Holzspanplatte (N+F) ≥ 16 mm

D 30-11a Unterdeckenbekleidung Holzbalkendecke F30-B (1 x DF/GKF)

• Brandschutz: F30-B von unten

• Beplankung: 2 x 12,5 mm DANO® Feuer DF/GKF

• Befestigungsabstand Lattung:

  • ≤ 650 mm (Holzquerschnitt Lattung 48/24 mm)

  • ≤ 750 mm (Holzquerschnitt Lattung 50/30 mm)

  • ≤ 850 mm (Holzquerschnitt Lattung 60/40 mm)

  • ≤ 1000 mm (CD 60/27/06)

• Achsabstand Tragprofil:

  • ≤ 500 mm (Querverlegung)

  • ≤ 420 mm (Längsverlegung)

D 30-26 Unterdeckenbekleidung Holzbalkendecke F30-B (1 x DF/GKF)

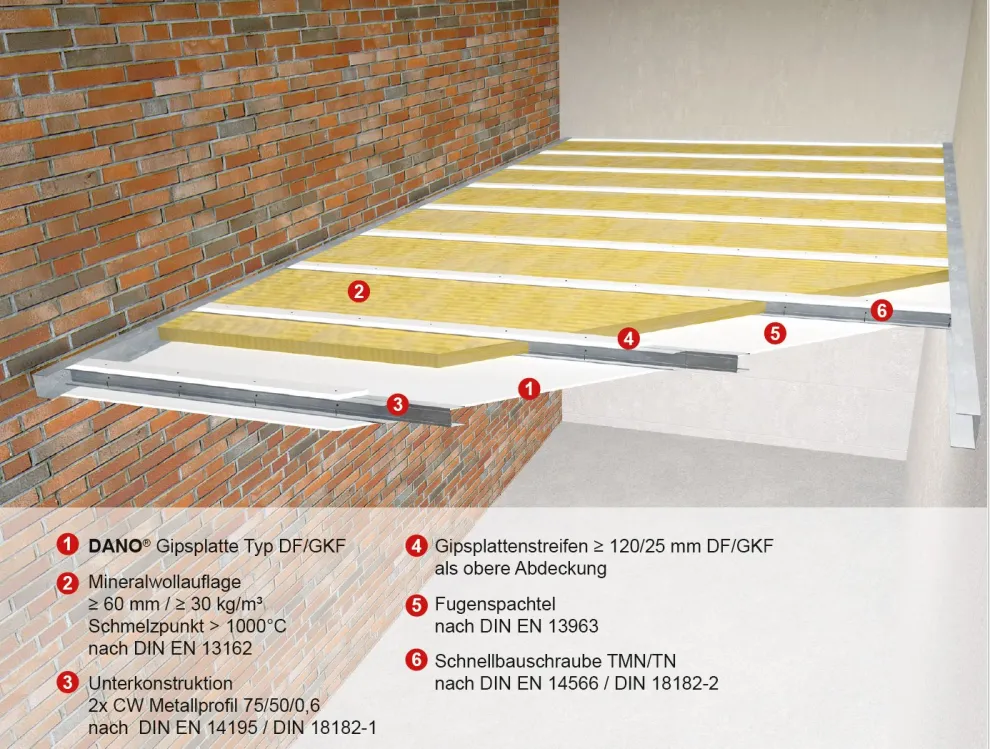

• Brandschutz: F30-A von oben

• Beplankung: 1 x 18 mm DANO® Feuer DF/GKF mit Mineralwollauflage ≥ 60 mm / ≥ 30 kg/m³

• Wandanschluss / UW Profil: UW 100/40/06CW 75/50/06 Doppelprofil mit obers. Gipsplattenstreifen d = 25 mm

• Achsabstand CW-Weitspannprofile:

  • ≤ 625 mm (Plattenlänge 2500 mm)

  • ≤ 500 mm (Plattenlänge 2000 mm)

D 30-72 Unterdeckenbekleidung F30-A (1 x DF/GKF)

• Brandschutz: F30-A von oben und unten

• Beplankung: 2 x 12,5 mm DANO® Feuer DF/GKF mit Mineralwollauflage ≥ 40 mm / ≥ 40 kg/m³

• Befestigungsabstand Abhänger: ≤ 650 mm

• Achsabstand Grundprofil: ≤ 1000 mm

• Achsabstand Tragprofil:

  • ≤ 500 mm (Querverlegung)

  • ≤ 420 mm (Längsverlegung)

D 30-54 Unterdeckenbekleidung F30-A (2 x DF/GKF)

• Brandschutz: F60-A von unten

• Beplankung: 15 + 18 mm DANO® Feuer DF/GKF

• Befestigungsabstand Abhänger: ≤ 750 mm

• Achsabstand Grundprofil: ≤ 1000 mm

• Achsabstand Tragprofil:

  • ≤ 400 mm (Querverlegung)

  • ≤ 312,5 mm (Längsverlegung)

D 60-50 Unterdeckenbekleidung F60-A (15 + 18 mm DANO® Feuer DF/GKF)

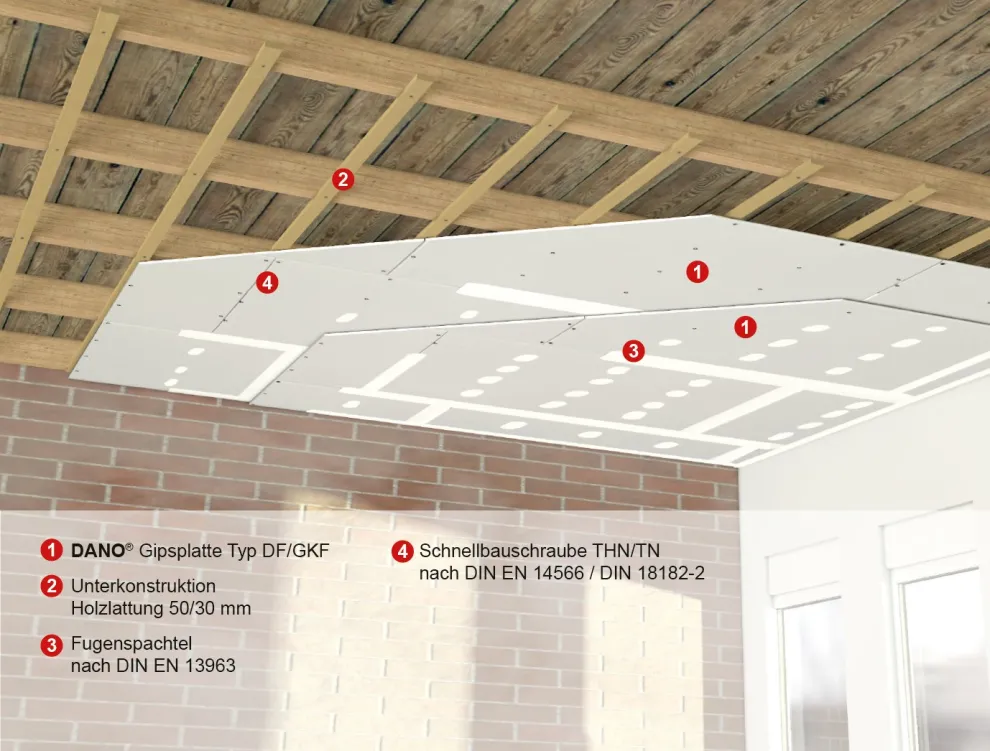

• Brandschutz: F60-B von unten

• Beplankung: 15 + 18 mm DANO® Feuer DF/GKF

• Befestigungsabstand Lattung:

  • ≤ 600 mm (Holzquerschnitt Lattung 48/24 mm)

  • ≤ 600 mm (Holzquerschnitt Lattung 50/30 mm)

  • ≤ 700 mm (Holzquerschnitt Lattung 60/40 mm)

• Achsabstand Lattung:

  • ≤ 400 mm (Querverlegung)

  • ≤ 312,5 mm (Längsverlegung)

D 60-51 Unterdeckenbekleidung F60-B (2 x DF/GKF)

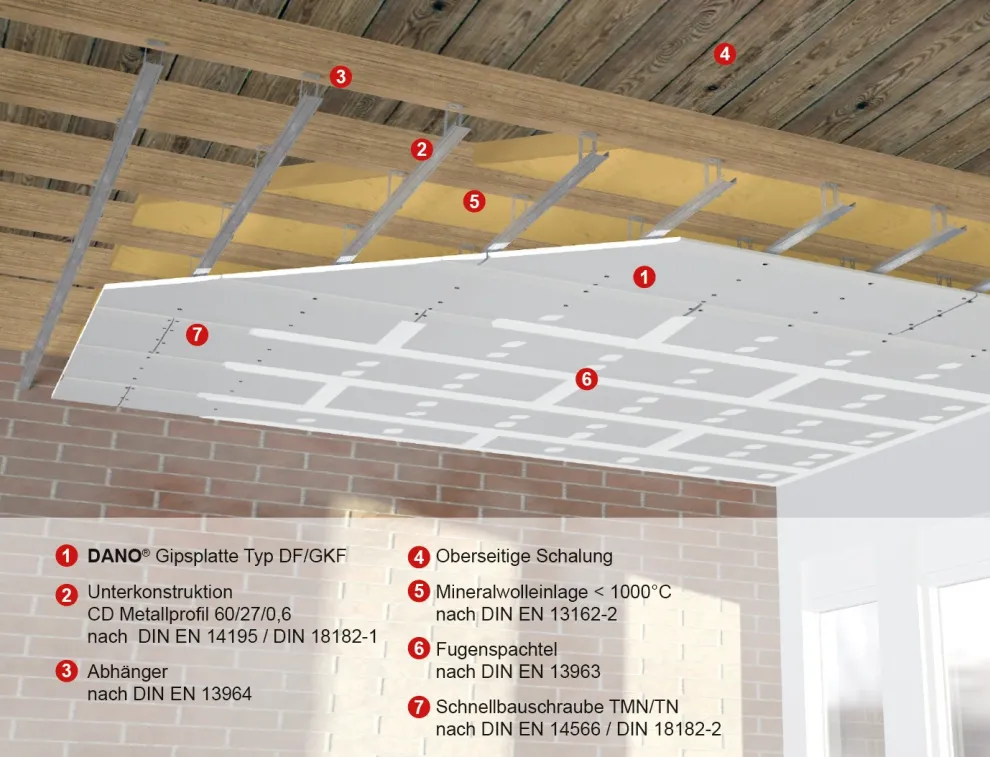

• Brandschutz: F90-B von unten

• Beplankung: 1 x 25 mm DANO® Feuer DF/GKF

• Befestigungsabstand Abhänger: ≤ 1000 mm

• Achsabstand Tragprofil: ≤ 400 mm (Querverlegung)

• Mineralwolleinlage Dicke:

  • ≥ 100 mmRohdichte: ≥ 13 kg/m³

  • Schmelzpunkt: < 1000 °C

• Holzbalkenlage:

  • Hobeldiele (Nut + Feder) ≥ 21 mm

  • Holzspanplatte (N+F) ≥ 19 mm

D 90-10a Holzbalkendeckenertüchtigung F90-B (1 x 25 mm DANO® Feuer DF/GKF)

• Brandschutz: F90-A von unten

• Beplankung: 2 x 20 mm DANO® Massiv DF/GK

• Befestigungsabstand Abhänger: ≤ 900 mm

• Achsabstand Tragprofil: ≤ 500 mm (Querverlegung)

D 90-12 Unterdeckenbekleidung F90-A (2 x 20 mm DANO® Massiv DF/GKF)

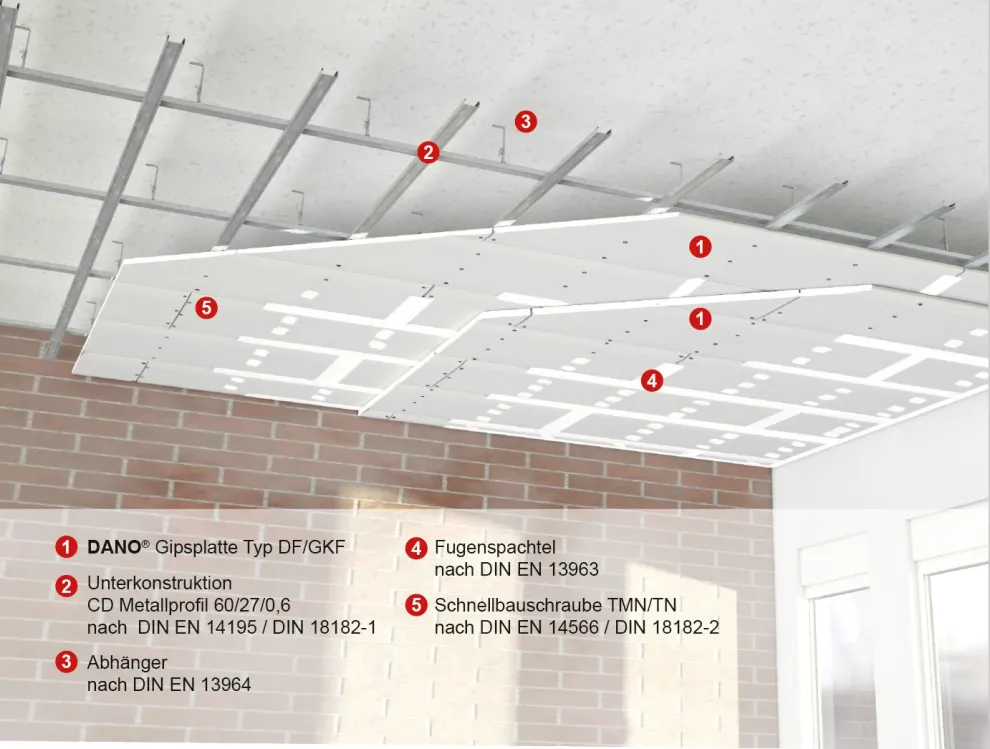

• Brandschutz: F90-A von unten

• Beplankung: 2 x 20 mm DANO® Massiv DF/GKF

• Befestigungsabstand Abhänger: ≤ 800 mm

• Achsabstand Grundprofil: ≤ 900 mm

• Achsabstand Tragprofil: ≤ 500 mm (Querverlegung)

D 90-50 Unterdeckenbekleidung F90-A (2 x 20 mm DANO^® Massiv DF/GKF)

• Brandschutz: F90-A von oben

• Beplankung: 2 x 20 mm DANO® Massiv DF/GKF

• Befestigungsabstand Abhänger: ≤ 650 mm

• Achsabstand Grundprofil: ≤ 750 mm

• Achsabstand Tragprofil: ≤ 500 mm (Querverlegung)

• Mineralwollaufl age Dicke:

  • ≥ 40 mmRohdichte: ≥ 30 kg/m³

  • Schmelzpunkt: ≥ 1000 °C

D 90-55 Unterdeckenbekleidung F90-A (2 x DF/GKF)

• Brandschutz: F30-A von unten

• Beplankung: 1 x 20 mm DANO® Massiv DF/GKF, zzgl. Stoßhinterlegung mit 1 x 20 mm DF/GKFoder CD-Profil

• Befestigungsabstand Abhänger: ≤ 750 mm

• Achsabstand Grundprofil: ≤ 1000 mm

• Achsabstand Tragprofil: ≤ 625 mm (Längsverlegung)

• Sichtdecke als Unterdecke: Befestigung in CD-Profil, max. Gewicht inkl. aller Einbauteile g ≤ 15 kg/m²

D 30-62 Unterdeckenbekleidung EI30 + Unterdecke (1 x DF/GKF)

1. Beplankung DANO^® Massiv DF/GKF

• Brandschutz: F90-A von unten

• Beplankung: 2 x 20 mm DANO® Massiv DF/GKF

• Befestigungsabstand Abhänger: ≤ 550 mm

• Achsabstand Grundprofil: ≤ 650 mm

• Achsabstand Tragprofil: ≤ 400 mm (Querverlegung)

• Sichtdecke als Unterdecke: Befestigung in CD-Profil, max. Gewicht inkl. aller Einbauteile g ≤ 15 kg/m²

D 90-60 Unterdeckenbekleidung + Sichtdecke F90-A (2 x DF/GKF)
