Holz-Aluminium- und Exclusiv Holz-Alu Haustüren von Döpfner
Döpfner bietet eine große Auswahl an Haustürmodellen, die sich im Design, der Konstruktion, den verfügbaren Oberflächen und Material-Mix unterscheiden. Die Grundmodelle sind als Standardvariante erhältlich und je nach Modell individuell konfigurierbar.
Die Türen sind in den Bautiefen 74, 84 oder 94 mm lieferbar.
Konstruktionssysteme
(System und Oberflächenvarianten je nach Kollektion und Modell):
System Holz-Aluminium
System Exclusiv Holz-Alu
Standardmaße und –ausstattung:
Rahmenaußenmaß max. 1150 x 2200 mm
Bautiefe 68/74 flächenversetzt
Einwärtsöffnend
Ohne Außen- und Innengarnituren
Standardschloss BS 2600 / 3-fach Verriegelung
Standard Bodenschwelle BKV Eifel xxTB
Holz-Alu Rohling mit Vorsatzschalen-System (VS)
Stilbildendes Merkmal der Kollektion ist das minimalistische Design mit glatten Türblättern ohne Lichtausschnitte in verschiedenen Oberflächen mit natürlicher Materialanmutung.
Außenansicht:
Mit Aluminiumschalen (Türstock und Türblatt)
Innenansicht:
Holzart, Oberfläche einfarbig, Furnierbild Längs- oder Querverlauf, abhängig von der Außenansicht
Ohne Applikationen (z.B. Edelstahllisenen)
Sonderfurniere astig, gebürstet, Furnierbild kombiniert (Längs- und Querverlauf)
Beispiele Holz-Alu Rohling mit VS:

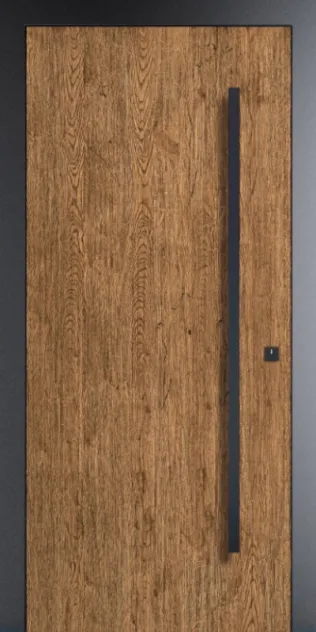

2203 VS Holz, System Holz-Aluminium
2223 VS Mineral, System Holz-Aluminium

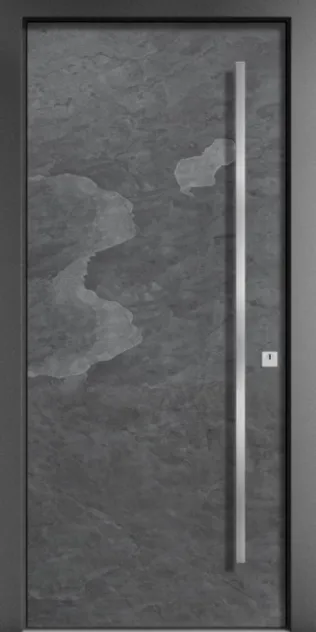

2241 VS Stein, System Holz-Aluminium
Alle Haustürmodelle Holz-Aluminium
Holz-Alu Rohling mit VS mix
Diese Mix-Varianten setzen durch Edelstahl-Lisenen, Fräsungen, kontrastreiche Materialkombinationen und Material-Inlays optische Akzente.
Außenansicht:
Holzart, Oberfläche, Furnierbild, Applikationen (z.B. Edelstahllisenen)
Mit Aluminiumschalen (Türstock und Türblatt)
Innenansicht:
Holzart, Oberfläche einfarbig, Furnierbild Längs- oder Querverlauf, abhängig von der Außenansicht
Ohne Applikationen (z.B. Edelstahllisenen)
Sonderfurniere astig, gebürstet, Furnierbild kombiniert (Längs- und Querverlauf)
Beispiele Holz-Alu-Rohling mit VS mix:

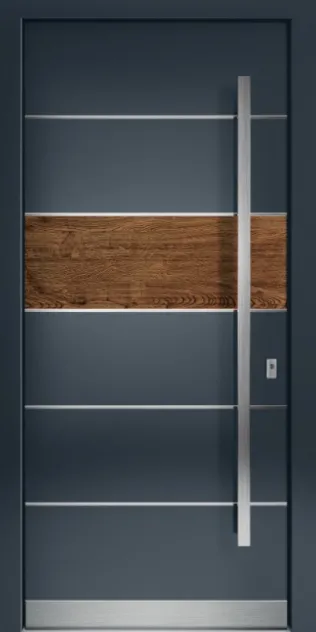

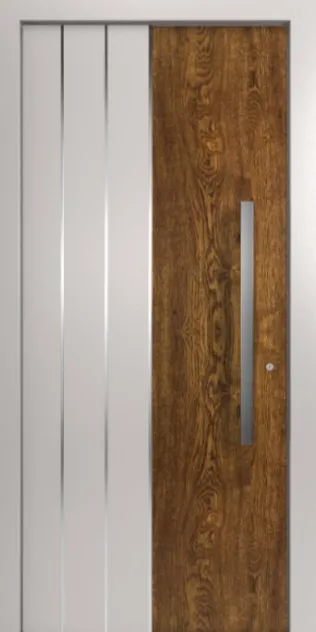

2333 VS mix, System Holz-Aluminium
2402 VS mix Dekor, System Holz-Aluminium
2423 VS mix, System Holz-Aluminium
Alle Haustürmodelle Holz-Aluminium
Holz-Alu Rohling mit VS
Die hochwertigen Aluminiumschalen mit klaren, reduzierten Stil sind mit Farbakzenten individuell wählbar und lassen sich in moderne Architekturkonzepte integrieren
Außenansicht:
Holzart, Oberfläche, Furnierbild, Verglasung, Applikationen (z.B. Edelstahllisenen)
Mit Aluminiumschalen (Türstock und Türblatt)
Innenansicht:
Holzart, Oberfläche einfarbig, Furnierbild Längs- oder Querverlauf, abhängig von der Außenansicht
Ohne Applikationen (z.B. Edelstahllisenen)
Sonderfurniere astig, gebürstet, Furnierbild kombiniert (Längs- und Querverlauf)
Beispiele Holz-Alu-Rohling mit VS:

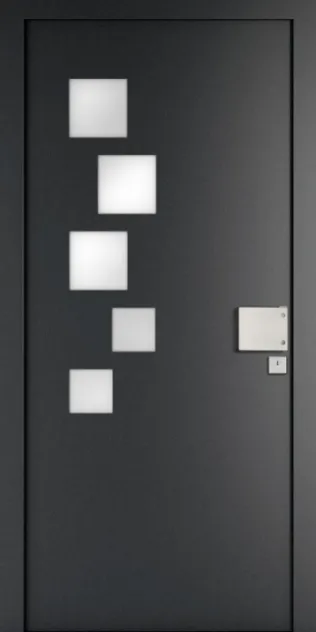

2441 VS Alu ,System Holz-Aluminium
2535 VS Alu, System Holz-Aluminium
2541 VS Alu, System Holz-Aluminium
Alle Haustürmodelle Holz-Aluminium
Holz-Alu Frieskonstruktion
Türfrieskonstruktion mit unterschiedlichen Glasausschnitten, Glasoptionen und Sprosseneinteilungen.
Außenansicht:
Holzart, Oberfläche, Furnierbild
Mit Aluminiumschalen (Türstock und Türblatt)
Innenansicht:
Holzart, Oberfläche einfarbig, Furnierbild Längs- oder Querverlauf, abhängig von der Außenansicht
Ohne Applikationen (z.B. Edelstahllisenen)
Sonderfurniere astig, gebürstet, Furnierbild kombiniert (Längs- und Querverlauf)
Beispiele Holz-Alu Frieskonstruktion:

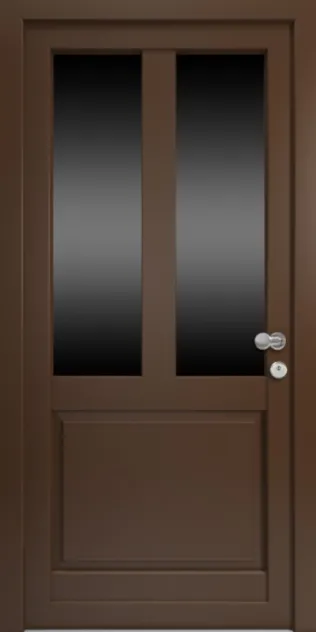

2601 classic, System Holz-Aluminium
2611 classic, System Holz-Aluminium
Alle Haustürmodelle Holz-Aluminium
Holz-Alu Exclusiv Rohling mit VS
Ein Highlight dieser Türkonstruktionen ist die im Beispiel aufgeführte 5232 AH VS Altholz. Bei dem Material handelt es sich um echtes, wettergegerbtes Altholz. Urig-rauh oder glatt gehobelt.
Außenansicht:
Holzart, Oberfläche, Furnierbild
Aluminiumschalen/Platten (Türblatt und Rahmen)
Innenansicht:
Holzart, Oberfläche einfarbig, Furnierbild Längs- oder Querverlauf, abhängig von der Außenansicht
Ohne Applikationen (z.B. Edelstahllisenen)
Sonderfurniere astig, gebürstet, Furnierbild kombiniert (Längs- und Querverlauf)
Beispiele Holz-Alu Exclusiv Rohling mit VS:
5201 VS Alu, System Exclusiv Holz-Alu

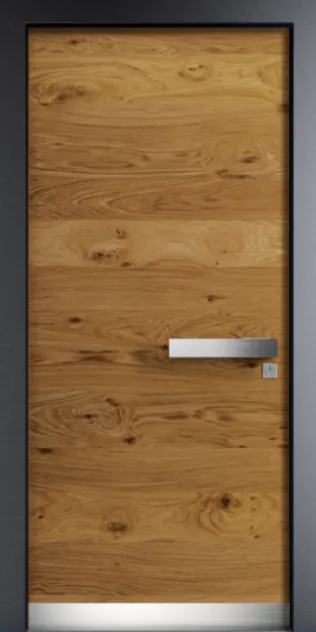

5202 VS Holz, System Exclusiv Holz-Alu

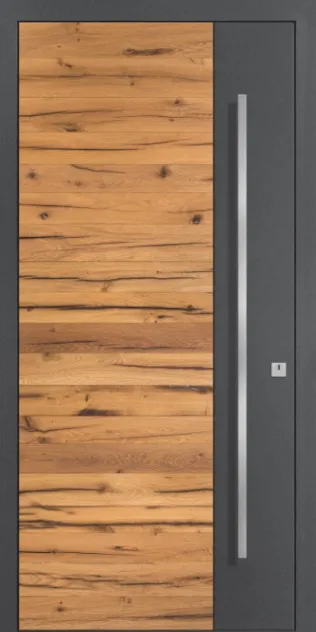

5232 AH VS Alth., System Exclusiv Holz-Alu
Alle Haustürmodelle Exclusiv Holz-Alu
Holz-Alu Exclusiv Rohling mit VS mix
Diese MIX-Modelle mit mehrteiligen Vorsatzschalen verbinden unterschiedliche Materialwelten. Eine Besonderheit dieser Variante ist u.a. die im Beispiel aufgeführte Tür 5505 VS mix 3-D. Diese betont die dritte Dimension und bringt optische Tiefe in die Haustür. Die neu konstruierte Aluminiumschale ermöglicht eine prägnante »Tieferlegung« auf der Schlosseite der Tür. Die individuell gestaltbare senkrechte 3-D-Blende bieten in Kombination mit frei wählbaren Oberfläche aus gebürsteten oder Mineral-, Stein- und Metalleffektoberflächen sowie in allen verfügbaren RAL-Farben.
Außenansicht:
Holzart, Oberfläche, Furnierbild, Applikationen
Aluminiumschalen/Platten (Türblatt und Rahmen)
Innenansicht:
Holzart, Oberfläche einfarbig, Furnierbild Längs- oder Querverlauf, abhängig von der Außenansicht
Ohne Applikationen (z.B. Edelstahllisenen)
Sonderfurniere astig, gebürstet, Furnierbild kombiniert (Längs- und Querverlauf)
Beispiele Holz-Alu Exclusiv Rohling mit VS mix:

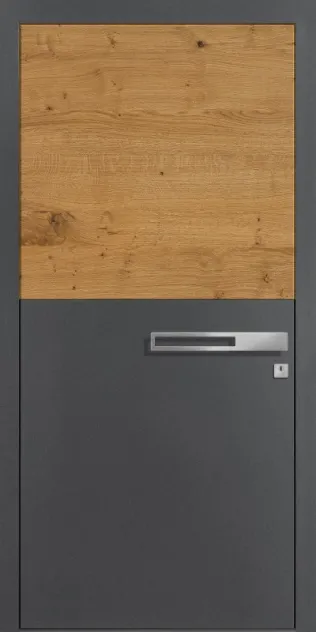

5315 VS mix, System Exclusiv Holz-Alu
5324 VS mix, System Exclusiv Holz-Alu
5505 VS mix 3-D, System Exclusiv Holz-Alu
Alle Haustürmodelle Exclusiv Holz-Alu

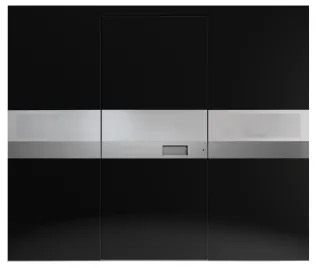

Holz-Alu Exclusiv Monobloc
Die Haustür mit einer fast nahtlosen flächenbündige Aluminiumschale – wahlweise mit einem oder zwei Seitenteilen lieferbar – wirkt wie aus einem Block gefertigt. Die Kollektion bietet viele Ausstattungsvarianten wie ein verspiegeltes Glasband mit One-Way-Sichtschutz, eine massiv gefertigte horizontale Blende aus gebürstetem Edelstahl oder die vertiefte vertikale Griffleiste mit wählbarem Farbakzent und optionaler Beleuchtung. Die Aluminiumoberflächen sind von matt-strukturiert bis hochglänzend erhältlich.
Außenansicht:
Aluminiumschalen/Platten (Türblatt und Rahmen)
Innenansicht:
Holzart, Oberfläche einfarbig, Furnierbild Längs- oder Querverlauf, abhängig von der Außenansicht
Ohne Applikationen (z.B. Edelstahllisenen)
Sonderfurniere astig, gebürstet, Furnierbild kombiniert (Längs- und Querverlauf)
Beispiele Holz-Alu Exclusiv Monobloc:

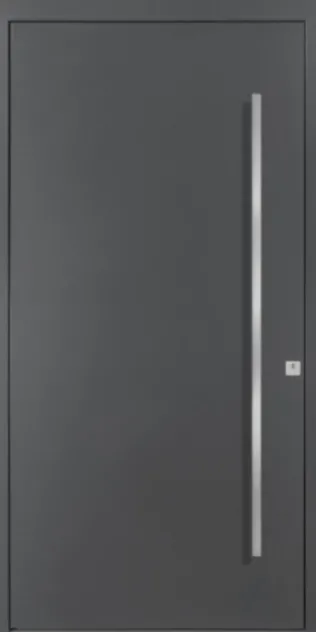

5601 Monobloc, System Exclusiv Holz-Alu
5622 Monobloc, System Exclusiv Holz-Alu
5641 Monobloc, System Exclusiv Holz-Alu
Alle Haustürmodelle Exclusiv Holz-Alu
Mit dem Premium Montage-System lassen sich alle Döpfner Haustüren nach Ablauf der Rohbauphase sicher einbauen (siehe Teil 3).
Weitere Informationen:
Konstruktion, technische Eigenschaften und Ausführungsvarianten

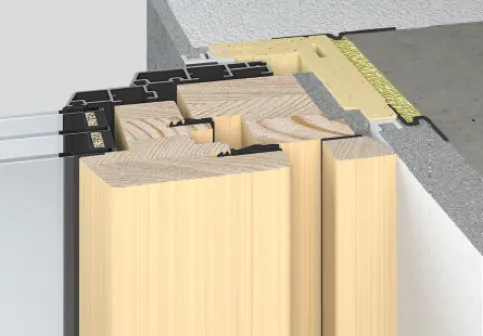

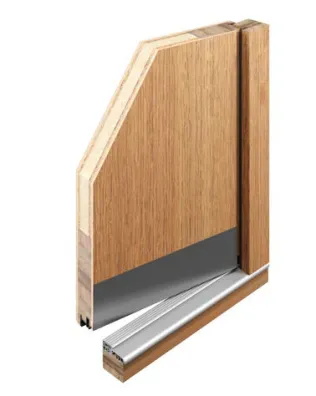

Konstruktionsbeispiel: System Holz
Bautiefen
Bautiefen haben unter anderem einen wesentlichen Einfluss auf die Wärmedämmung und Energieeffizienz eines Bauteils. Döpfner Haustüren sind in den folgenden Bautiefen lieferbar:
74, 84 oder 94 mm
Ausführungen
Flächenversetzt
Flächenbündig in ein- oder beidseitiger Ausführung
Einwärts- oder Auswärtsöffnend
Kraft- und formschlüssig verleimtes und stahlarmiertes Türblatt
Keine Kondenswasserbildung
Große Auswahl an Wärmeschutz-, Schallschutz- oder Sicherheitsgläsern nach Bedarf

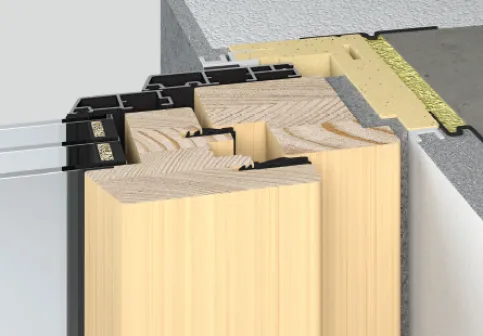

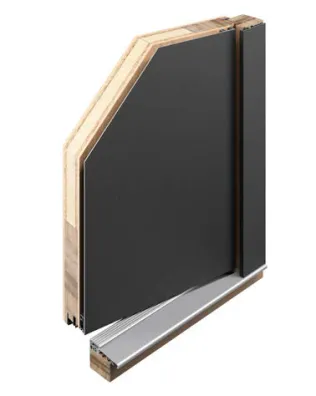

Konstruktionsbeispiel : System Holz-Aluminium
Wärmedämmeigenschaften
Türblätter mit wärmedämmendem Kern
3–Schicht Verleimung
Umlaufende Dichtung im Türfalz
Weitere Dichtungsebenen im Türrahmen
Verglasung
2–fach oder 3–fach Verglasungen
Innen und außen trocken verglast
Warme Kante mit schwarzem Abstandshalter
Verriegelungselemente
Döpfner Türen sind mit verschiedenen Schloss-Systemen lieferbar.
Standardvariante:
Türschloss mit Zylinder und Schlüssel mit drei Veriegelungsbereichen – mitte, oben und unten
Schwenkhaken oder Bolzen sowie Sperrriegel gewähleisten hohe Sicherheit
Erhöhte Sicherheit:
Türschloss mit 9 Sicherheitspunkten: 4 Schwenkhaken, 4 Bolzen und 1 Sperrriegel
Maximale Sicherheit:
Automatikschlösser, die mechanisch oder elektronisch* zu öffnen sind. Hierbei wird nicht nur der Sperrriegel in der Mitte sondern automatisch auch die zusätzlichen Verriegelungen oben und unten versperrt
*Elektronische Öffnungsvarianten
Bluetooth-Transponder (mit Smartphone)

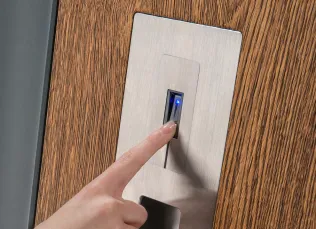

Fingerprint
Keyless – schlüssellose Zahlencode-Tastatur-Variante
Oberflächen
Holz: Eiche oder Lärche, längs- oder querfurniert in verschiedenen Farbvarianten / Balkeneiche gebürstet in 5 Farbtönen / Deckende Farboberflächen in über 50 RAL oder NCS-Tönen
Beispiele:
HOLZÖL: Lärche hellbrau, querfurniert
HOLZÖL: Eiche farblos, längsfurniert
HOLZÖL: Balkeneiche astig, gebürstet, kalkweiss
PROTOR: RAL 3003 (Rubinrot)
Alu: Recycling Aluminium mit Pulverbeschichtungen in über 60 Farbtönen, strukturiert oder in Holzdekor
Beispiele:
Alu Premium 10 Select: DB 703 PM
Alu Premium 10: RAL 5013 (Kobaltblau)
ALU Sonderfarben: NCS S1060-G70Y
ALU Premium 10 Select / Holz-Decor: Douglas 1
Stein: Echter Stein vollflächig oder im Materialmix mit Holz oder Aluminium
Beispiele:
Steineffekt SILVER GRAY
Steineffekt COBRE NEW
Steineffekt VERDE GRIS
Steineffekt SCHIEFER
Mineral: Moderne Sichtbeton-Optik oder Stahleffekte in verschiedenen Ausführungen
Beispiele:
Mineral Zementeffekt hell
Mineral Zementeffekt dunkel
Mineral Stahleffekt

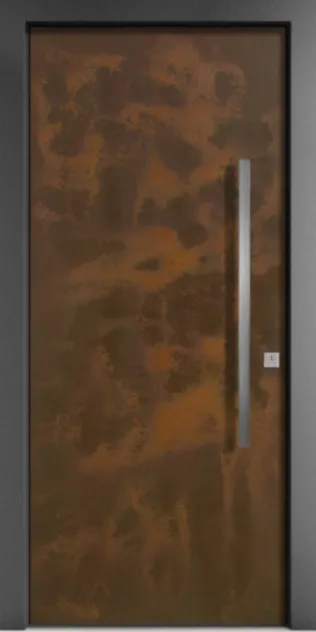

Mineral Stahleffekt Rost
Corian®: Dauerhaftes Material aus Mineralwerkstoff mit extrem glatter, porenloser Struktur mit marmorähnlicher Haptik
Beispiele:
Corian® Frescata L-009
Corian® Frescata L-010
Corian® Frescata L-013
Corian® Frescata W-002
Glassortiment
Unterschiedliche Modelle, z.B. aus den Kollektionen visto und classic, bieten Lichtauschnitte mit individuell wählbarer Verglasung.
Zur Auswahl stehen verschiedene Glasvarianten für mehr Lichteinfall trotz Sichtschutz.
Beispiele:
Fensterglas CHINCHILLA
Fensterglas SATINATO
Fensterglas LINEN
Inlayglas CANNES (Resedagrün)
Türgriffe und –knäufe, Griffschalen und Langschilder und Rosetten
Türgarnituren müssen hinsichtlich Funktionalität, Materialqualität und Ästhetik auch individuellen Ansprüchen gerecht werden.
Döpfner bietet ein großes Sortiment mit unterschiedlichen Modellen für Griffe, Knäufe, Griffschalen oder Langschilder in Edelstahl sowie Rosetten an.
Beispiele:
Stangengriff, SGD-812
Knauf, KG 521
Griffschale, GSD 611 ohne PZ-Bohrung
Langschild, LS-427

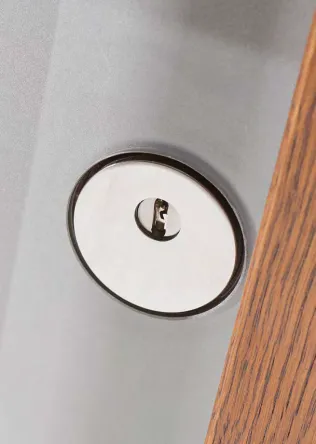

Schutzrosette, SRA 311
Zierrosette, ZRA 325
Weitere Informationen: Döpfner Haustüren-Katalog (Edition 2)
Premium Montage-System
Während der Rohbauphase sind Bauelemente wie Fenster und Türen vielen potentiellen Gefahren ausgesetzt.
Diese Schäden – durch hohe Baufeuchte (Estrich, Innen- und Außenputzarbeiten), Verschmutzungen und mechanische Einwirkungen – sind mit dem Zargen-Montagesystem vermeidbar, da die Bauteile erst nach Fertigstellung aller Vorgewerke montiert werden.
Das Zargensystem lässt sich für alle Döpfner-Bauelemente einsetzten und ist RC 2 getestet:
Haustüren (Holz / Holz-Aluminium)
Fenster (Holz /Holz-Aluminium)
rechteckig, schräg, bogenförmig
Panorama-HST-Elemente (Holz / Holz-Aluminium)
Faltelemente (Holz / Holz-Aluminium)
Eck-Elemente (Holz / Holz-Aluminium)
Rollladenkästen und Raffstores (Herstellerunabhängig)
Das Premium Montage-System für Haustüren

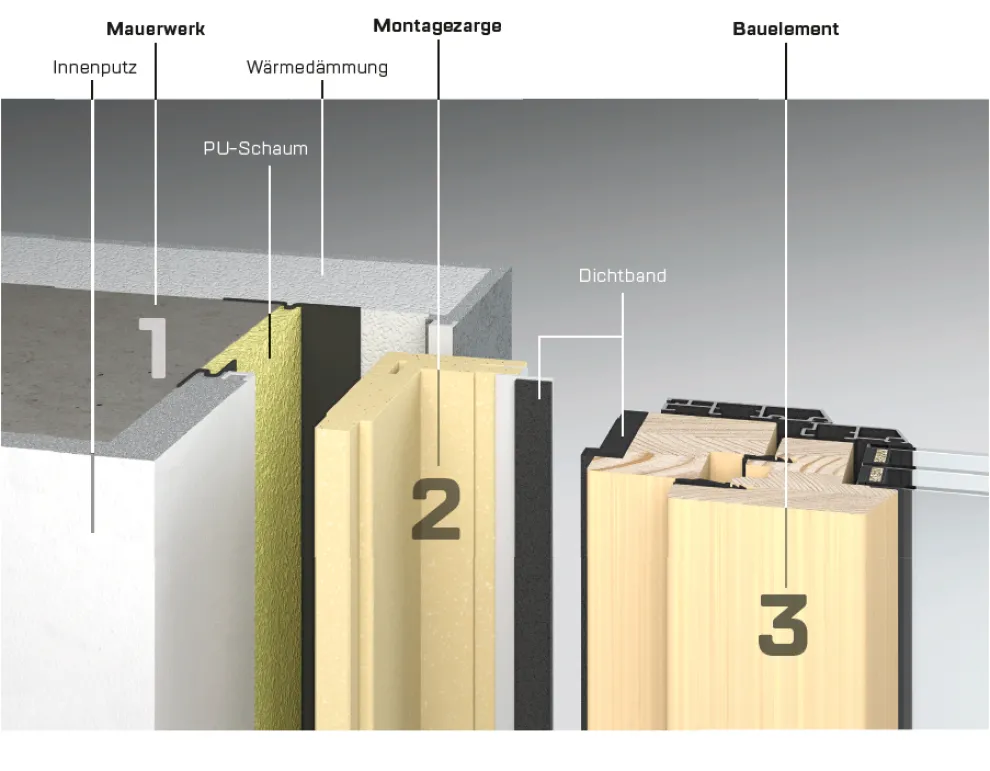

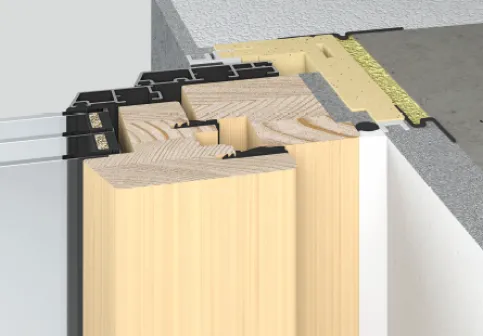

Premium-Montagesystem für Döpfner Haustüren
Döpfner-Haustüren werden aus natürlichen Holzoberflächen, Aluminium, Edelstahl, Glas hergestellt. Durch die Türen werden im Bauverlauf oft auch schweres und sehr sperriges Material transportiert, so dass Schäden kaum vermeidbar sind.
Aufgrund der bereits ausgerichteten Montagezarge kann der finale Einbau der Elemente nach Abschluss von Rohbau und Innenausbau leicht, schnell und präziser erfolgen. So werden Schäden durch klimatische und mechanische Einflüsse vermieden.
Premium-Montagesystem für Döpfner Haustüren

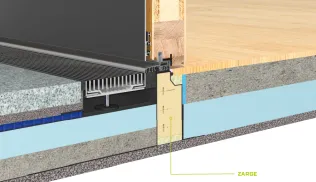

Auch spezielle Lösungen mit Drainagerost-Systemen können problemlos integriert werden.

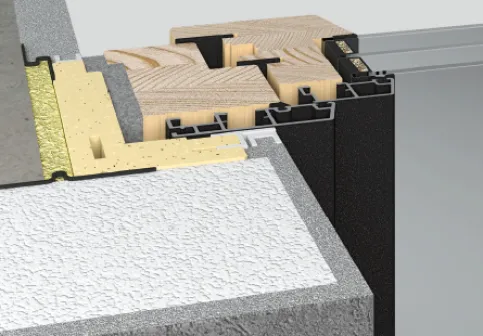

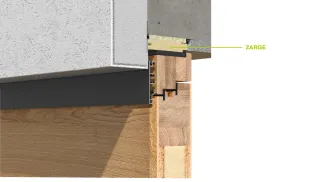

Bauanschluss-Varianten
Das Premium-Montagesystem passt sich flexibel an alle Bauanschlüsse an.

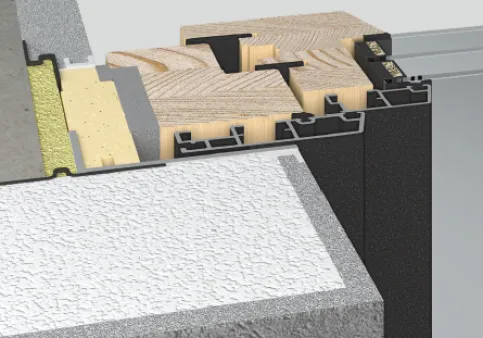

Premium-Montagesystem: Außen mit Wärmedämmung
Premium-Montagesystem: Außen ohne Wärmedämmung
Premium-Montagesystem: Innen mit Schattenfuge
Premium-Montagesystem: Innen mit Verfugung
Premium-Montagesystem: Innen mit Standard-Deckleiste
Premium-Montagesystem: Innen mit flächenbündiger Deckleiste
Technische Eigenschaften und Vorteile
Das Recycling-Zargenmaterial auf Basis von Polyurethan Hartschaum (PU) ist nach DIN EN 13165 FCKW- und HFKW- frei. |
Wärmedämmend, recyclebar, unverrottbar, feuchteresistent und formstabil Wärmeleitfähigkeit nach DIN EN 12667 D = 0,078 W/(m2K) |
Brandstoffklasse (D) nach DIN 4102-1 = B2 |
Rohdichte nach DIN EN 1602 = 550 kg/m3 |
Die Fassade wird gegen den Anschlagwinkel geführt. Der Innenputz wird bis zur exakt vordefinierten Kante angeputzt. |
Die Zargenöffnung kann mit Gitterfolie oder Plattenmaterial verschlossen werden, um den Bau zugfrei zu verschließen und Baufeuchte schnell und kontrolliert abzuführen. |
Verbesserter Einbruchschutz durch mehrfache Verankerung des Elements im Mauerwerk |
Schutz vor irreparablen Bauschäden an den Fenstern und Haustüren |
Auch verwendbar für die Vorwandmontage |
Definierte Bezugskanten für Nachfolgegewerke (Putzer, Fassade etc.) Leistungsmerkmale der Bauelemente |
Weitere Informationen: Broschüre Premium-Montagesystem
