Schutzbahnen/Drainagebahnen
DELTA®-TERRAXX

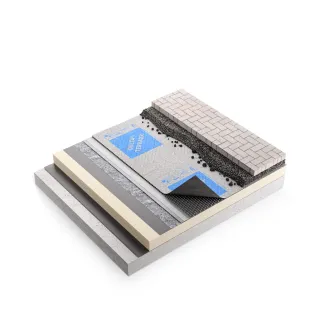

DELTA®-TERRAXX für begrünte sowie begeh- und befahrbare Flächen
Universelles Schutz- und Dränsystem für begrünte sowie begeh- und befahrbare Flächen und für vertikale Anwendungen bei Einbautiefen bis 10 m. Auf einer Längsseite ca. 10 cm breiter glatter Überlappungsrand mit Selbstklebezone. Das Geotextil steht entsprechend über. Alkalien- und chemikalienbeständig, unverrottbar im Erdreich.
Material
Material Noppenbahn: Druckstabile Noppenbahn aus Polyethylen hoher Dichte (PE-HD) ohne Recyclingmaterial
Material Geotextil: Filterstabiles Kunststoffaservlies aus Polypropylen (PP), Geotextilrobustheitsklasse GRK 2
Langzeitbeständigkeit (EN ISO 13438): 100 Jahre
Eigenschaften
Der Materialverbund aus druckfester Noppenbahn und filterstabilem Geotextil dient als Dränschicht und schützt druckstabile Untergründe wirkungsvoll vor mechanischen Einwirkungen.
Technische Daten | |
Noppenhöhe | ca. 10 mm |
Druckfestigkeit | ca. 400 kN/m² (EN ISO 25619-2) |
Luftvolumen zwischen den Noppen | ca. 7,9 l/m2 |
Temperaturbeständigkeit | -30 °C bis +80 °C |
Rollenmaß | 12,5 m x 2,40 m, 12,5 m x 0,75 m |
Geocomposit zur Anwendung | in Dränanlgen zum Dränen (D) und Filtern (F) / als Schutzlage der Abdichtung nach DIN 18531 und 18533 |
Zugfestigkeit | MD 15,7 kN/m, CMD 14,9 kN/m (EN ISO 10319) |
Durchschlagverhalten | 35 mm (EN ISO 13433) |
Wasserdurchlässigkeit | 0,07 m/s (EN ISO 11058) |
Wasserableitvermögen | 3,17 l/m · s bei 20 kPa (Gradient i = 1,0) (EN ISO 12958) 0,32 l/m · s bei 20 kPA (Gradient i=0,02) (EN ISO 12958) |

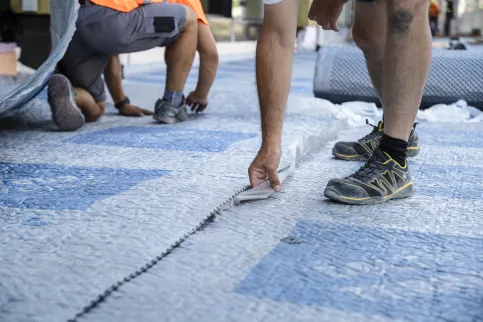

DELTA®-TERRAXX mit integrierten Selbstklebeberand © Photo: Martin Matula Photography

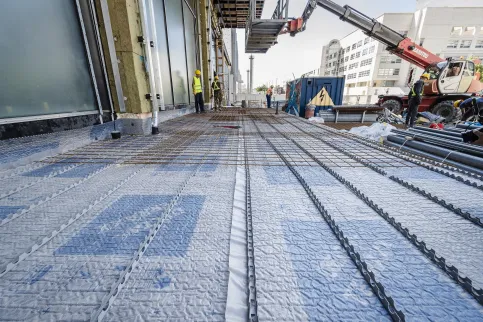

Mit DELTA®-TERRAXX lassen sich durch das Rollenformat 30 m² in einem Arbeitsgang schnell verlegen. © Photo: Martin Matula Photography
Wasserspeicher

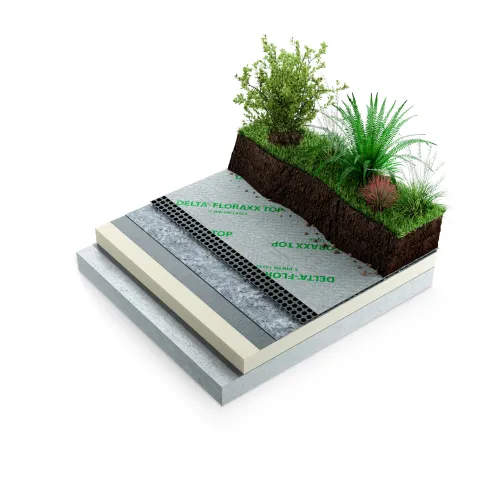

DELTA®-FLORAXX TOP
DELTA®-FLORAXX TOP
20 mm hohe Noppenbahn mit aufkaschiertem Filtervlies und mit Wasserspeicherfunktion zur Anwendung in Gründächern. Noppen in Oktagon-Form mit zusätzlichen Verstärkungsrippen sorgen für eine besonders hohe Druckfestigkeit. CE-zertfiziert nach EN 13252.
Material
Material Noppenbahn: Noppenbahn aus Spezial-PE hoher Dichte (HDPE-Regenerat)
Material Geotextil: Filterstabiles Polypropylen (PP)-Kunststofffaservlies
Eigenschaften
Die Noppenbahn speichert Regenwasser und dient damit als Wasserspeicher für Trockenzeiten. Überschüssiges Regenwasser läuft durch die in die Noppenbahn gestanzten Perforationslöcher ab und kann auf der Dachabdichtung zwischen den Noppen dräniert werden.
Technische Daten | |
Noppenhöhe | ca. 20 mm |
Druckfestigkeit | ca. 200 kN/m2 (EN ISO 25619-2) |
Luftvolumen zwischen den Noppen | ca. 14 l/m2 |
Temperaturbeständigkeit | -30 °C bis +80 °C |
Wasserspeicherkapazität | ca. 7 l/m2 |
Wasserdurchlässigkeit bei senkrechtem Zufluss | ca. 8,5 l/m2 · s |
Chemische Eigenschaften | chemikalienbeständig, trinkwasserunbedenklich, verrottungsfest |
Rollenabmessung | 10,0 x 2,0 m Vliesbreite 2,10 m |
CE-Konformität | CE-geprüft nach DIN EN 13252 |

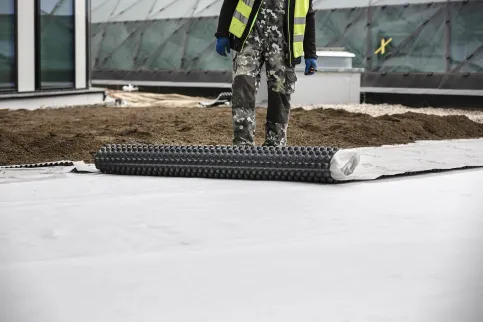

Die Oktagon-Noppe mit Verstärkungsrippen besitzt eine ca. 80 % höhere Druckfestigkeit als Standard-Noppen © Photo: Martin Matula Photography

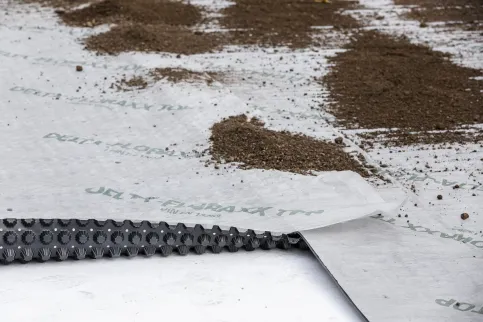

Das aufkaschierte Geotextil verhindert zuverlässig das Zuschlämmen der Noppenbahn © Photo: Martin Matula Photography
DELTA®-FLORAXX
Im Gründach. Subtratschicht auf separat verlegtem filterstabilem Geotextil
20 mm hohe Noppenbahn mit Wasserspeicherfunktion. Geeignet zur Anwendung in Gründächern sowie genutzten Umkehrdächern. Noppen in Oktagon-Form mit zusätzlichen Verstärkungsrippen sorgen für eine besonders hohe Druckfestigkeit. CE-zertfiziert nach EN 13252.
Material
Noppenbahn aus Spezial-PE hoher Dichte, diffusionsfähig und wasserdurchlässig durch Lochung zwischen den Speichernoppen
Eigenschaften
Die perforierte Dränagebahn DELTA®-FLORAXX bietet durch ihre 20 mm hohen Oktagon-Noppen und die hohe Dränagekapazität besondere Sicherheit. Mit ihrem hohen Ableitungsvermögen ist sie für den Einsatz auf Deckenflächen wie z. B. Parkdecks und zur Dachbegrünung geeignet. Trinkwasserunbedenklich und unverrottbar im Erdreich.
Technische Daten | |
Noppenhöhe | ca. 20 mm |
Druckfestigkeit | ca. 200 kN/m2 (EN ISO 604) |
Luftvolumen zwischen den Noppen | ca. 14 l/m2 |
Temperaturbeständigkeit | -30 °C bis +80 °C |
Wasserspeicherkapazität | ca. 7 l/m2 |
Wasserdurchlässigkeit bei senkrechtem Zufluss | ca. 8,5 l/m² · s |
Chemische Eigenschaften | chemikalienbeständig, trinkwasserunbedenklich, verrottungsfest |
Rollenabmessung | 2,0 m x 20,0 m , 2,35 m x 1,00 m (DELTA®-FLORAXX FLAT) |
CE-Konformität | CE-geprüft nach DIN EN 13252 |
