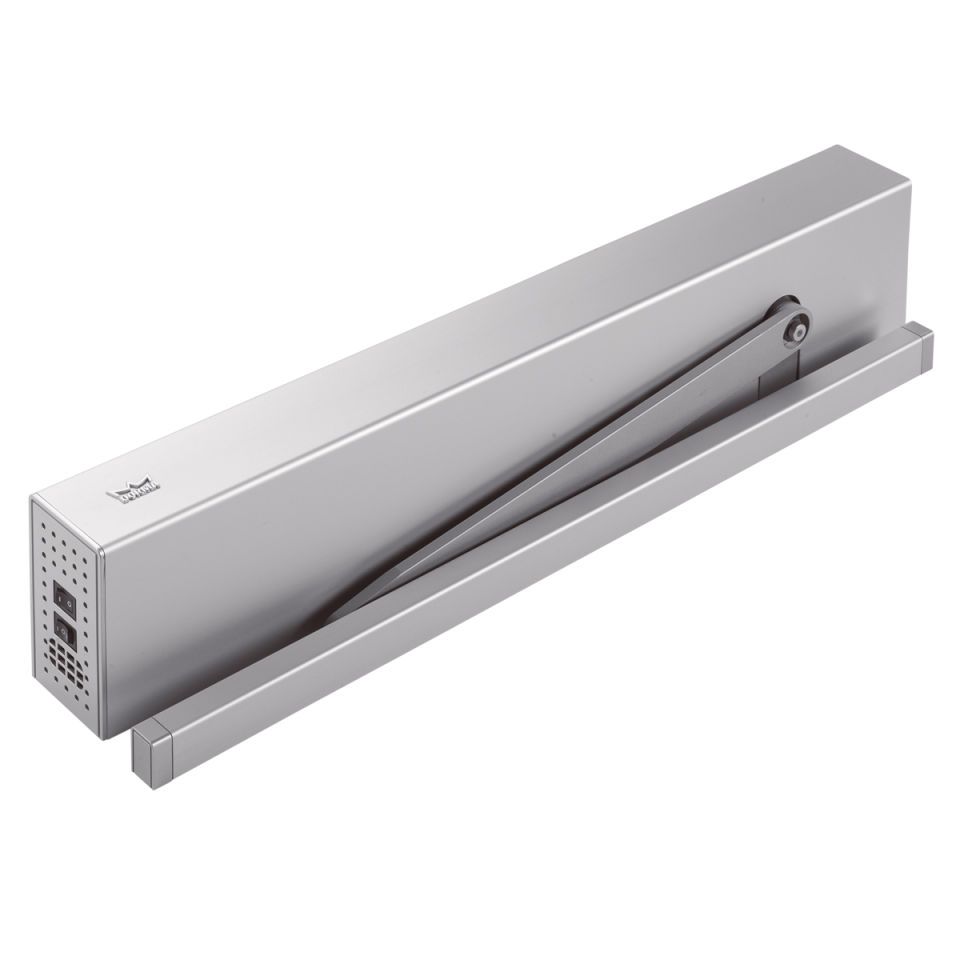

Die modernen Drehtürantriebe ED 100/ED 250 sind einfach in der Handhabung und trotzdem hochflexibel. Der Antrieb hat geringe Abmessungen und kann durch den modularen Aufbau leicht an die individuellen Bedürfnisse angepasst werden. Trotz seiner Stärke ist der Antrieb im Betrieb so leise, dass er kaum wahrgenommen wird. Das moderne Steuerungssystem ist darauf ausgelegt sich an die Bedürfnisse der Nutzer anzupassen und wechselhafte Bedingungen im Umfeld auszugleichen, wodurch eine sehr hohe Anlagenverfügbarkeit erreicht wird. Zusätzlich verfügen ED 100/ED 250 Antriebe über ein Temperatur Management Programm und Initial Drive Control welche die Lebensdauer durch Vermeidung von ungewünschten Überlastungen durch schwergängige Türen und Vandalismus deutlich verlängern können. Alles in allem bieten ED 100/ED 250 ein von der Montage bis zur Nutzung durchdachtes System, das viele Aspekte der jeweiligen Anwendung berücksichtigt.
dormakaba Deutschland GmbH
DORMA Platz 1
58256 Ennepetal
Deutschland
DORMA Platz 1
58256 Ennepetal
Deutschland
Tel. 0800 3676226
Fax +49 2333 793-4950
Fax +49 2333 793-4950
Produkteigenschaften
| Anwendungsbereich: | Außentür, Brandschutztür, Fluchttür, Innentür, Rauchschutztür, Rettungswegtür |
| Barrierefreiheit: | barrierefrei |
| Bauart Beschlag: | Drehtürbeschlag |
| Einsatzort: | außen, innen |
| Farbton: | natur, silber, weiß |
| Fluchtweg: | geeignet für Flucht- und Rettungsweg |
| Breite: | 685mm |
| Höhe: | 70mm |
| Tiefe: | 130mm |
| Feuerwiderstandsfähigkeit nach EN 1634-1: | 1 geeignet für Brandschutztüren |
| RAL-Nummer: | 9016 |
| Schutzart (IP): | IP20 |
| Wirkungsweise: | elektromechanisch |
| Anzahl Flügel: | 1, 2 |
| Betriebsgeräusch: | 50dB (A) |
| Gewicht: | 11 - 12kg |
| Leistungsaufnahme: | 120W, 240W |
| Max. Gewicht des Tür-/Torflügels: | 160kg, 400kg |
| Netzfrequenz: | 50 - 50Hz |
| Öffnungswinkel Tür: | 110Grad |
| Schließkraft nach EN: | 2, 3, 4, 5, 6 |
| Versorgungsspannung AC: | 230V |
| Einstellbare Öffnungsdämpfung: | ja |
| Einstellbarer Endanschlag: | ja |
| Einstellbare Schließgeschwindigkeit: | ja |
Herstellerspezifische Eigenschaften
| Einstellbare Offenhaltezeit | Ja |
| Farbton | E6 C0 silber, weiss ähnlich RAL 9016, Sonderfarbe |
| Offenhaltezeit | 0 bis 30 Sekunden |
| Spannungsversorgung für externe Verbraucher | 24 V DC +/-10 %, 1,5 A |
| Türflügelbreite in (mm) | bis 1600 (Brandschutz: 1400), bis 1100 |
| max. Öffnungskraft bei Power Assist [N] | 23 |
