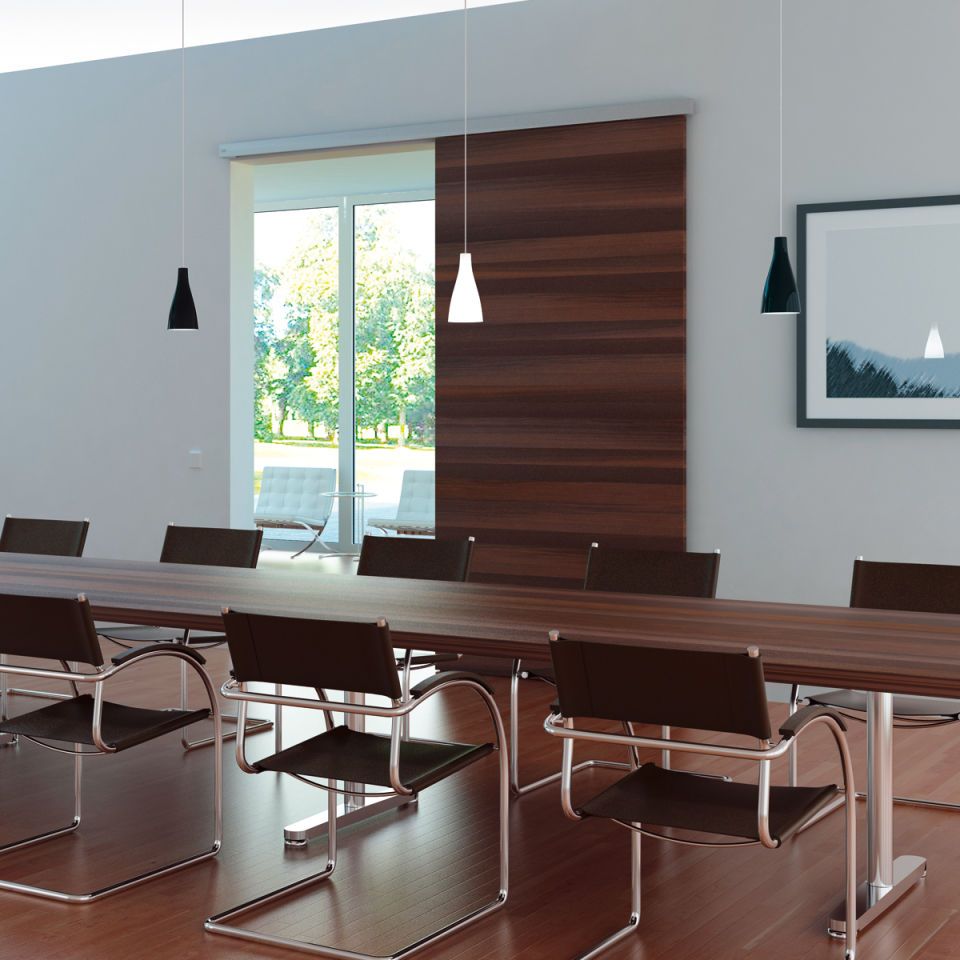

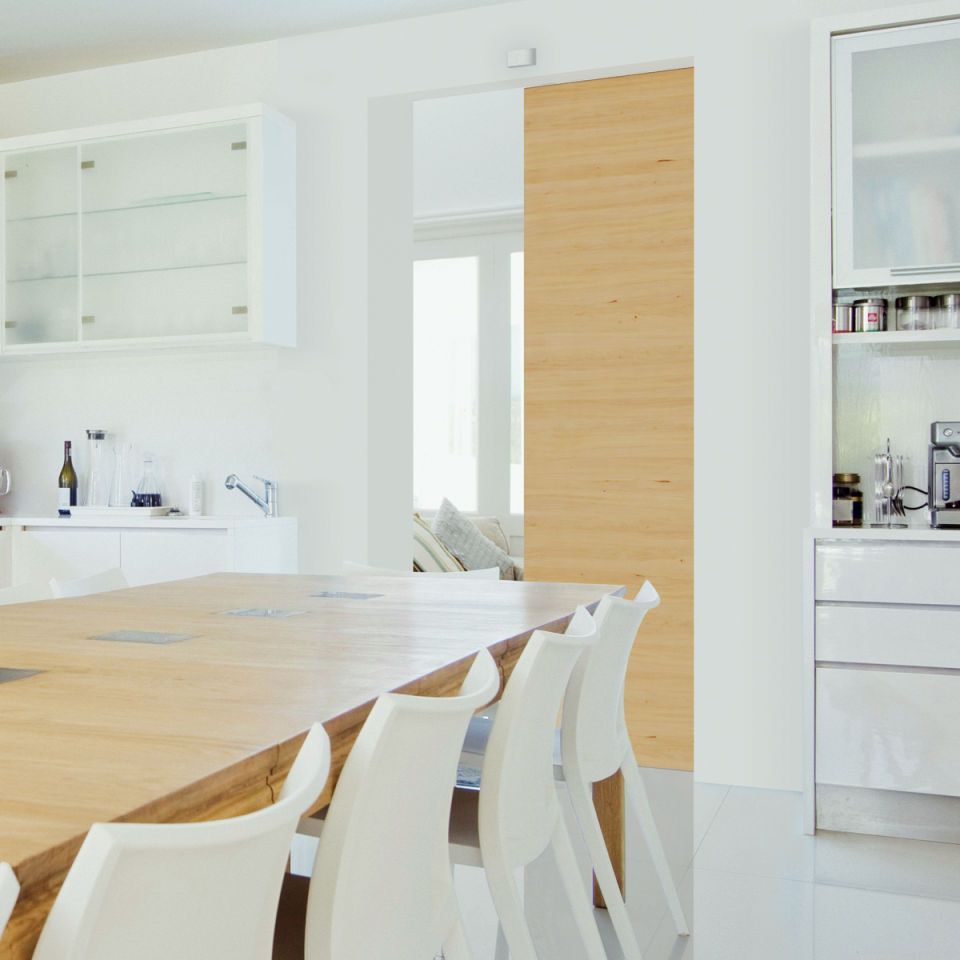

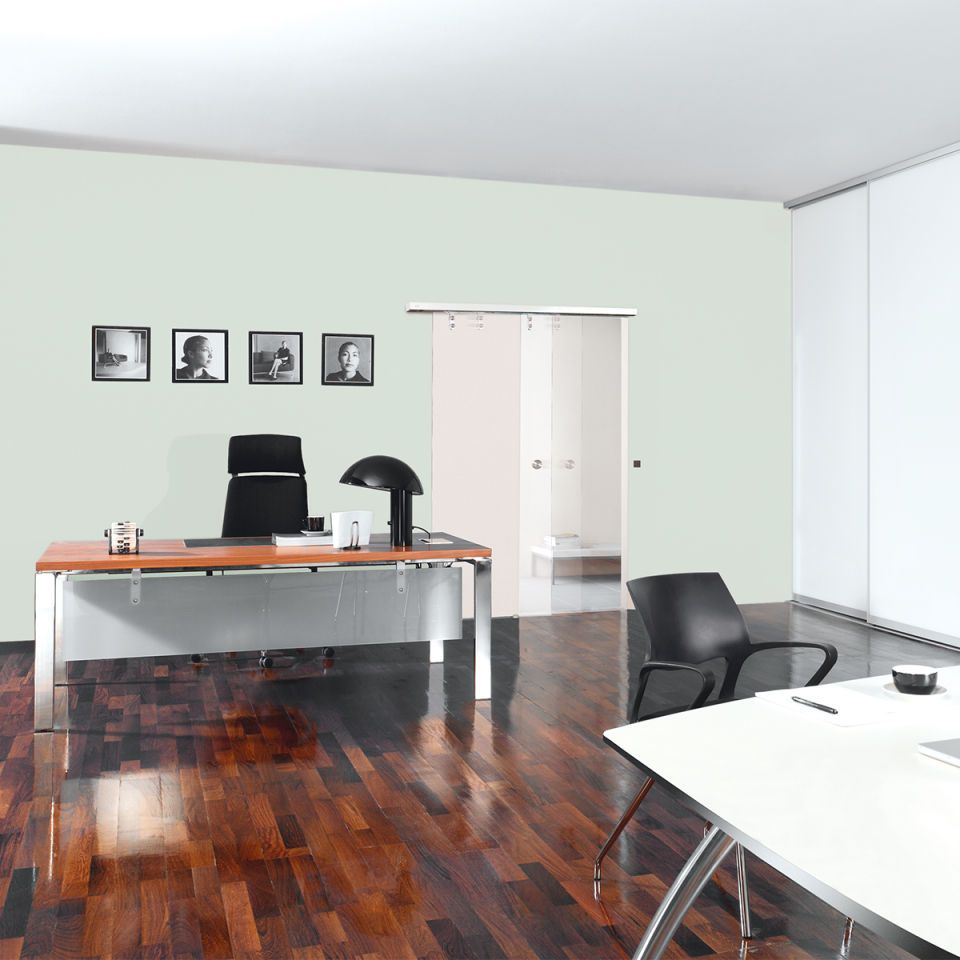

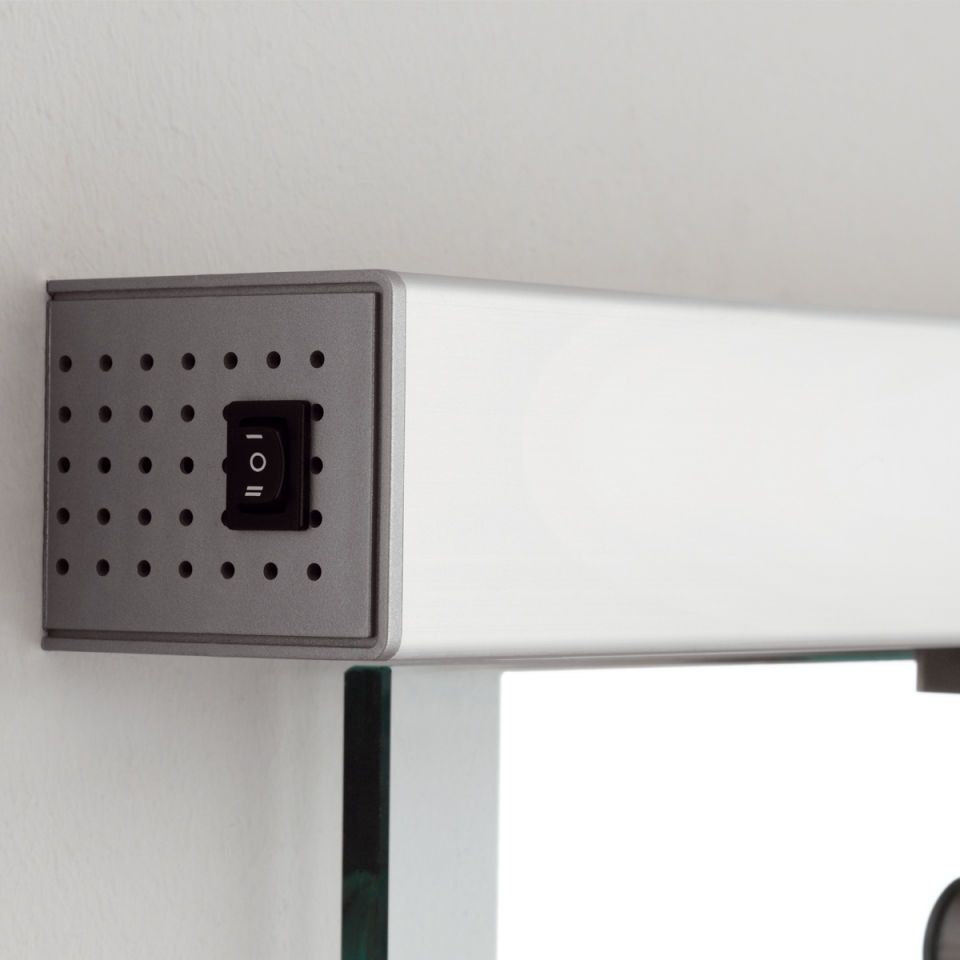

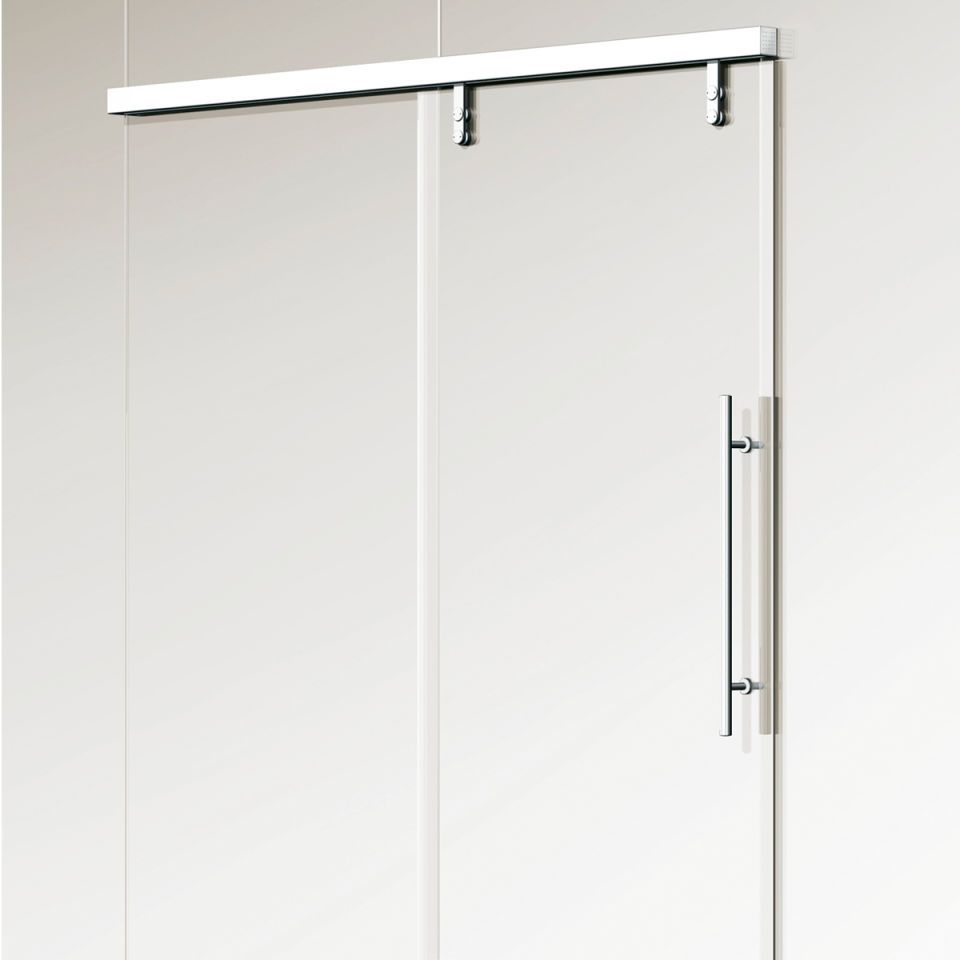

Der automatische Schiebetürantrieb CS 80 MAGNEO wird allein von der magnetischen und damit berührungslosen Schubwelle eines Linearmotors bewegt. Diese Technik macht es möglich, dass der Antrieb sehr leise arbeitet. Sein modernes Design und die geringe Antriebsgröße überzeugen für individuelle Lösungen in anspruchsvollen Raumkonzepten. Der CS 80 MAGNEO ist in 3 Standardgrößen lieferbar und ist für Durchgangsbreiten von 675 mm bis 1125 mm stufenlos einstellbar.
dormakaba Deutschland GmbH
DORMA Platz 1
58256 Ennepetal
Deutschland
DORMA Platz 1
58256 Ennepetal
Deutschland
Tel. 0800 3676226
Fax +49 2333 793-4950
Fax +49 2333 793-4950
Produkteigenschaften
| HAN: | CS 80 Magneo |
| Antriebsart: | magnetisch |
| Anwendungsbereich: | Glastür |
| Barrierefreiheit: | barrierefrei |
| Bauart Beschlag: | Schiebetürbeschlag |
| Einsatzort: | innen |
| Farbton: | natur, silber |
| Montageart: | Aufbau, Einbau |
| Werkstoff: | Aluminium |
| Höhe: | 62mm, 75mm |
| Tiefe: | 50mm, 60mm |
| Notbetrieb: | mit Nothandbetrieb |
| Schutzart (IP): | IP20 |
| Anzahl Flügel: | 1 |
| Betriebsgeräusch: | 55dB (A) |
| Durchgangsbreite: | 1.125mm |
| Gewicht: | 12kg |
| Leistungsaufnahme: | 60W |
| Max. Gewicht des Tür-/Torflügels: | 80kg |
| max. relative Luftfeuchte: | 93% |
| Netzfrequenz: | 50 - 50Hz |
| Versorgungsspannung AC: | 230V |
| Einstellbare Schließgeschwindigkeit: | ja |
Herstellerspezifische Eigenschaften
| Abmessungen (Antriebsverkleidungslänge) | 1840 mm (bei Längenvariante LV1), 2090 mm (bei Längenvariante LV2), 2340 mm (bei Längenvariante LV3) |
| Einstellbare Offenhaltezeit | Ja |
| Fahrweg (mm) | 875 mm (Längenvariante LV1), 1000 mm (Längenvariante LV2), 1125 mm (Längenvariante LV3) |
| Farbton | Eloxal E6 C0 silber, Design Niro matt |
| Leistungsaufnahme Stand-By [W] | 3.70 |
| Offenhaltezeit | 5 bis 30 Sekunden |
| Spannungsversorgung für externe Verbraucher | 27 V DC, 0,7 A |
| Verriegelung | mechanisch |
