Produkteigenschaften
Die Gängigkeit des Drückers ist satt gelagert und hochwertig. Integrierte Rückhol-Druckfedern unterstützten den Rückstellmechanismus des Schlosses. Eine Wellfederscheibe egalisiert das axiale Spiel des Lagers.

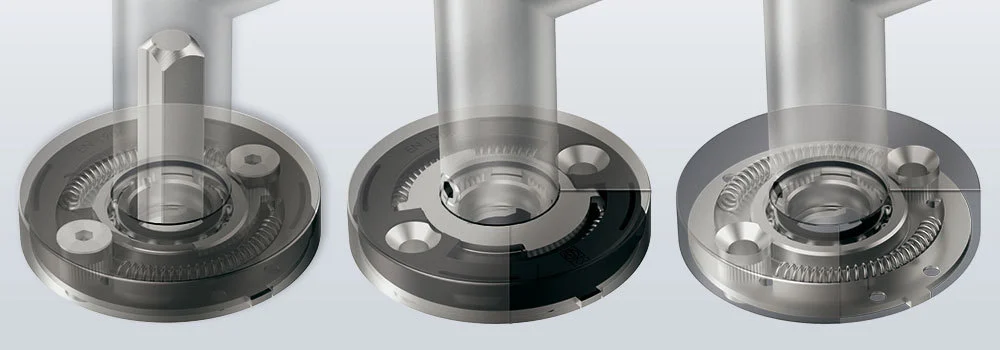

ECO OKL Magis Kugellagertechnik
ECO verwendet die Objektkugellagertechnik ECO OKL Magis für Produkte aus dem Premiumsegment.
Ein präzises, wartungsfreies, voll gekapseltes Rillenkugellager sorgt mit dem Flexlager für eine ausgeglichene und spielfreie Lagerung des Drückers sowie einer flexiblen Anpassung an jede Tür. Das Flexlager kann Unebenheiten auf der Türoberfläche bis zu 3° ausgleichen.
ECO OKL Magis Kugellagertechnik. Qualitätslager mit Ausgleichsdrückerführung

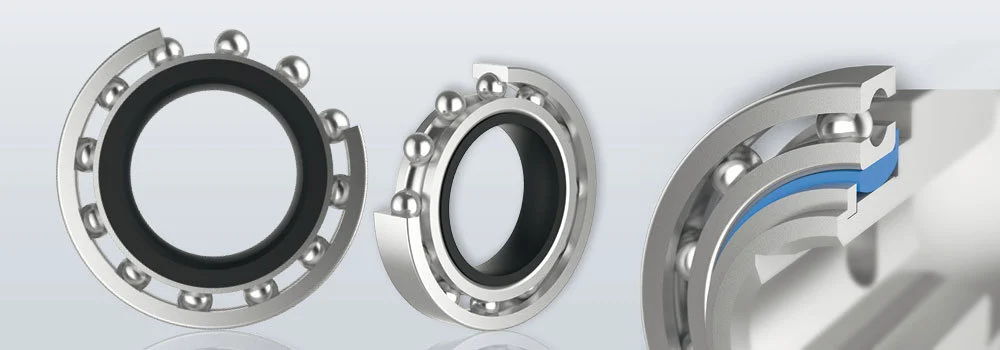

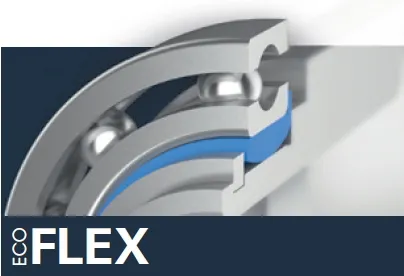

Präzisions-Rillenkugellager mit Flexlager
Eigenschaften OKL – Edelstahl-Türdrückergarnituren
EN 1906, Gebrauchskategorie 4
DIN 18273 zugelassen für Feuer- und Rauchschutztüren
Korrosionsklasse 5
Feststehende Hülsenmuttern
EN 179 je nach Drückerform
Rillenkugellager
Flex-, Ausgleichslager im Kugellager integriert
Mitnehmer 90° Anschlag dank Festanschlag und Druckfedern
Rückholfedern
1 Million Prüfzyklen
Technische Merkmale

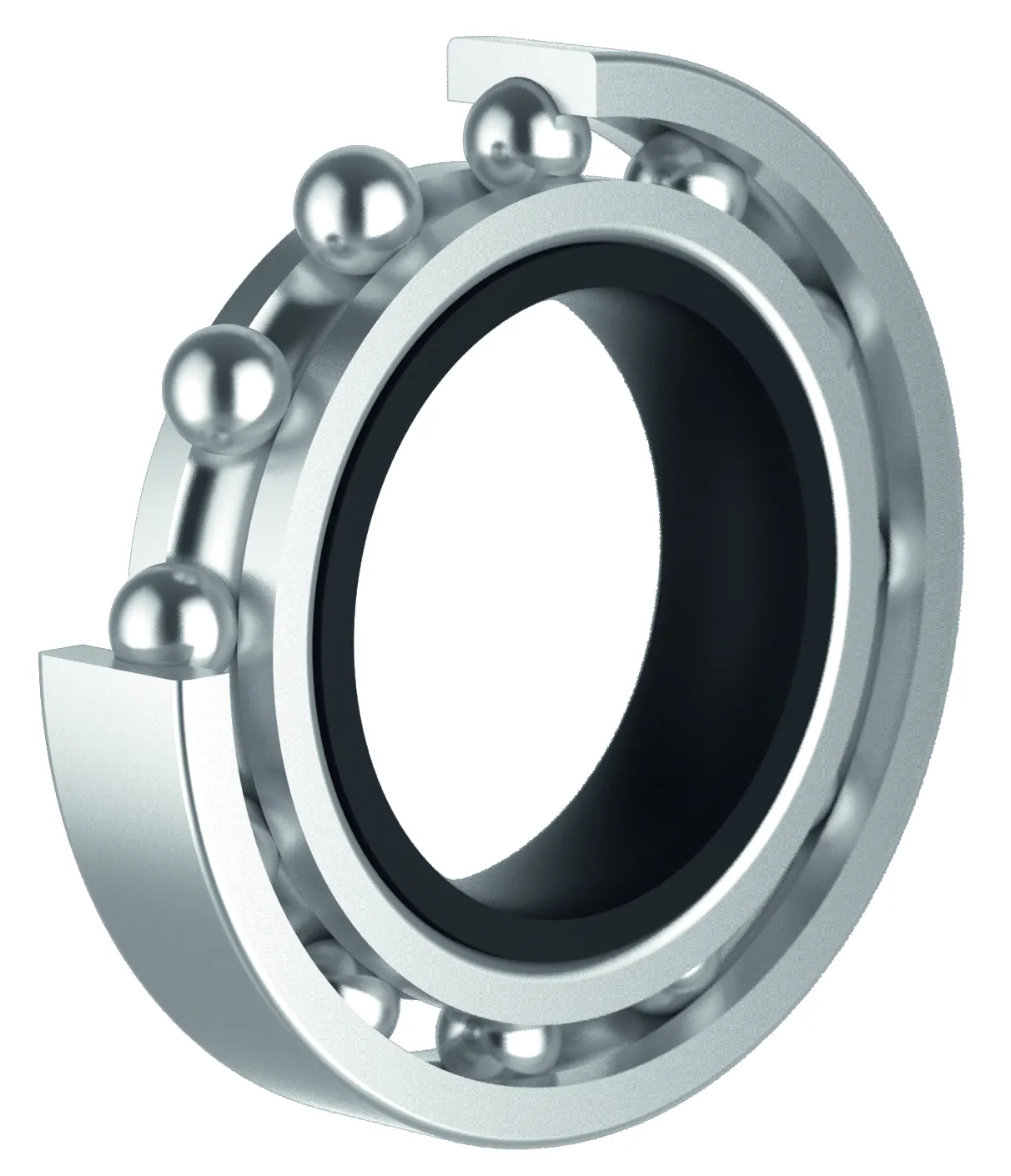

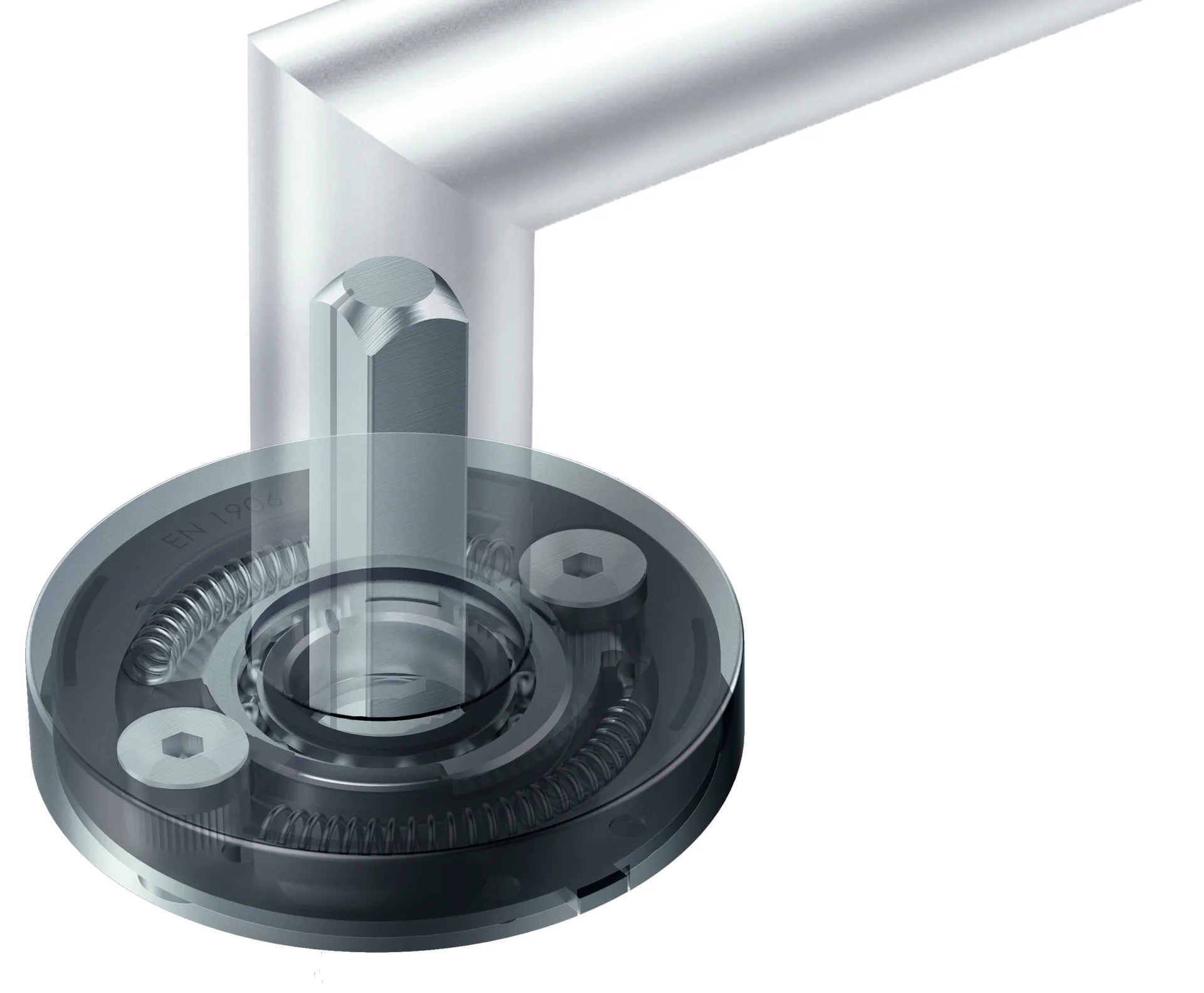

Präzisions Kugellager in Premiumqualität
Das zweifach gekapseltes Präzisions-Rillenkugellager setzt exakt und stabil die Drehbewegung des Drückers um und sorgt für eine ausgeglichene und spielfreie Lagerung des Drückers.

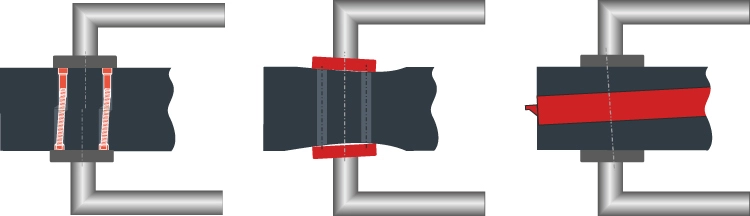

Flächenbündigkeit und flexibler Ausgleich
Das in der ECO Magis verwendete Flexlager arbeitet innerhalb des Kugellagers. Durch das Flexlager können selbst starke Unebenheiten und Schiefstellungen des Schlosskastens an der Türoberfläche ausgeglichen werden.
Flächenbündigkeit und flexibler Ausgleich mit dem Flexlager von ECO Magis

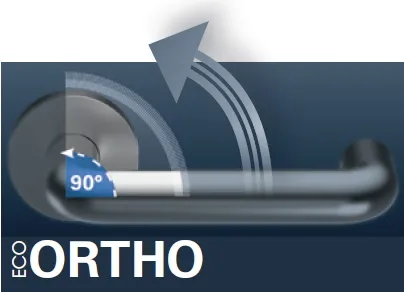

Keine Schieflage
Der Festanschlag stellt sicher, dass der Türdrücker immer auf 90° steht. Selbst bei Schlössern ohne starke Rückholfeder bleibt der Drücker nach der Betätigung immer in dieser 90° Position. Für den nötigen Gegendruck sorgen zwei Druckfedern. Dies entspricht der Ausführungsart B nach EN 1906.

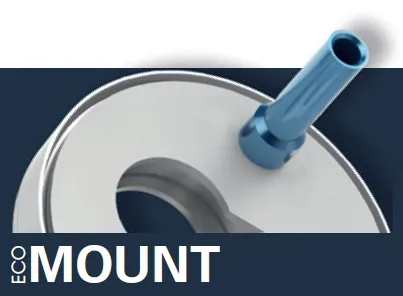

Durchdachtes Montagesystem
Um die Montage zu vereinfachen, werden Stütznocken mit Innengewinde verwendet. Diese sind fest in der Grundrosette verprägt.

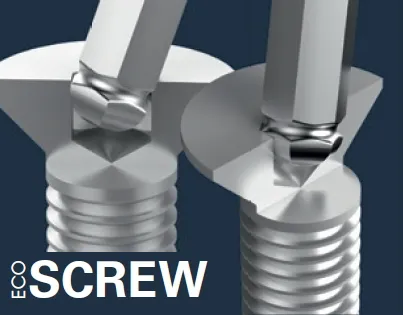

Neuartige Verschraubung
Die Verschraubung der Türdrückergarnitur erfolgt über Senkkopfschrauben, die über einen Antrieb mit Innensechskant verfügen, so dass auch im Extremfall bei ungünstigem Verschraubungswinkel ein Sechskantschlüssel mit Kugelende zur Montage eingesetzt werden kann. Zudem sorgt die Tuflokbeschichtung für Vibrationssicherung und Drehmomentenkonstanz.
Antimikrobieller Langzeitschutz
Optional kann die ECO Magis Premiumgarnitur mit der auf Flüssigglas basierten antimikrobiellen Oberflächenveredelung ECO PROTECTbyNP® ausgeliefert werden. ECO PROTECTbyNP® bietet antimikrobiellen Langzeitschutz vor Keimen in Gesundheits- und Pflegeeinrichtungen, Krankenhäusern sowie Bereichen mit besonderen Hygieneanforderungen.
Nachhaltig und dauerhaft
ECO Schulte legt Wert auf Dauerhaftigkeit und nachhaltiges Bauen und richtet sich u.a. nach der Umweltproduktdeklaration ISO 14025 und EN 15804. Auch für die ECO OKL Magis Produkte liegen die EPD-Zertifikate (Environmental-Product-Declaration) vor.
Feuerfest
Alle Ausführungen der ECO Magis Premiumgarnituren sind auch in der Feuerschutzausführung erhältlich. ECO bietet Türdrückergarnituren in den höchsten Klassen nach EN 1906 und DIN 18273.
Korrosionsfest
ECO OKL Magis Garnituren werden in der höchsten Korrosionsklasse 5, nach EN 1906 Gebrauchskategorie 4 geliefert. Somit können diese Drückergarnituren auch bei extremen Korrosionsanforderungen eingesetzt werden.

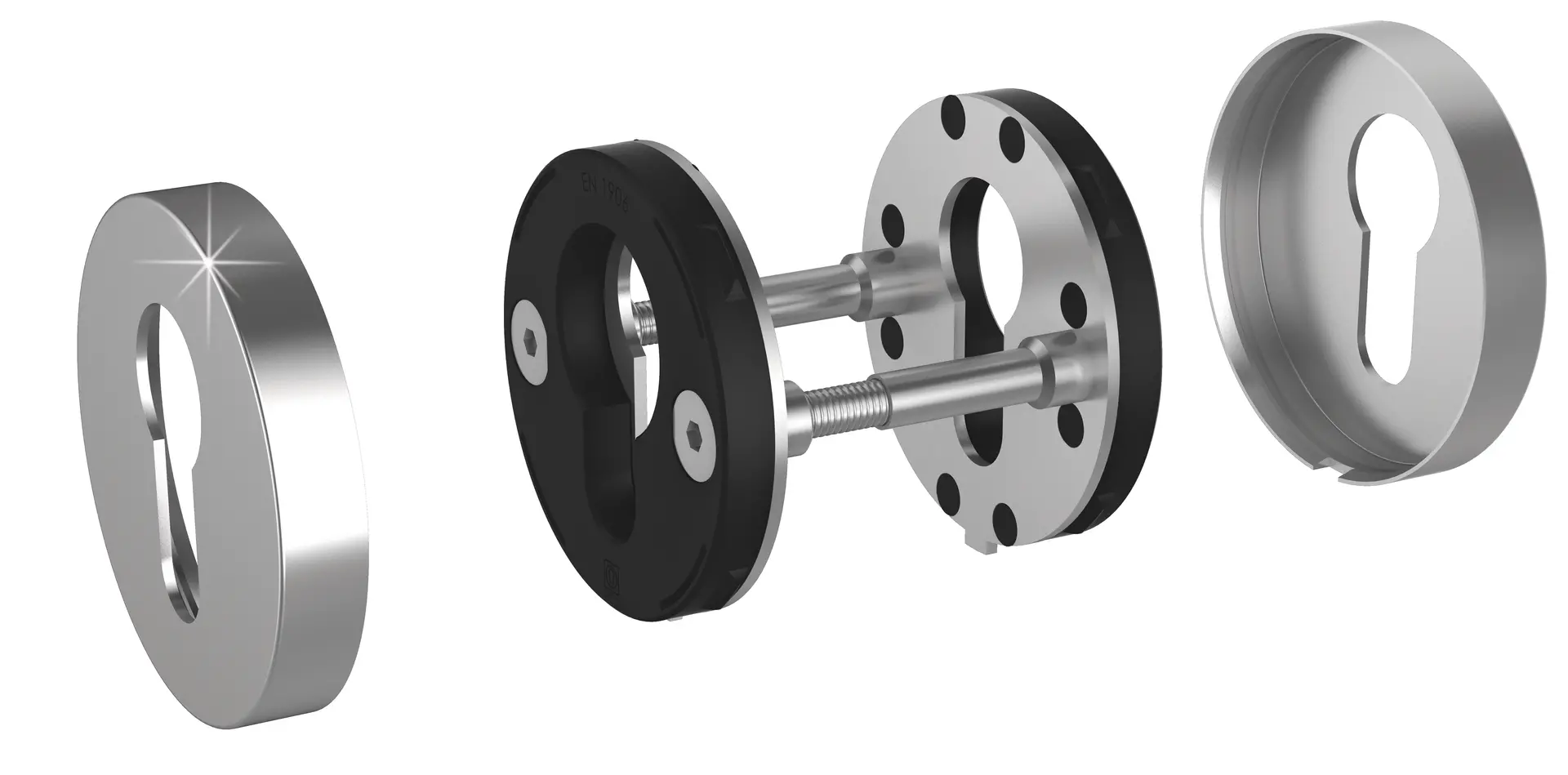

Neue Rosettengeneration mit klarer Linienführung
Rosettenhöhe von 9 mm ermöglicht auch die Verwendung von Profilzylindern mit Standardlängen.
Stahl-Stütznocken mit Innengewinde sind mit der Stahl-Grundrosette fest verprägt, garantieren somit einen festen Sitz und vereinfachen die Montage. Die Klipprosette aus Spezialkunststoff ist mit der Stahlgrundrosette fest verbunden und bildet eine stabile Einheit.

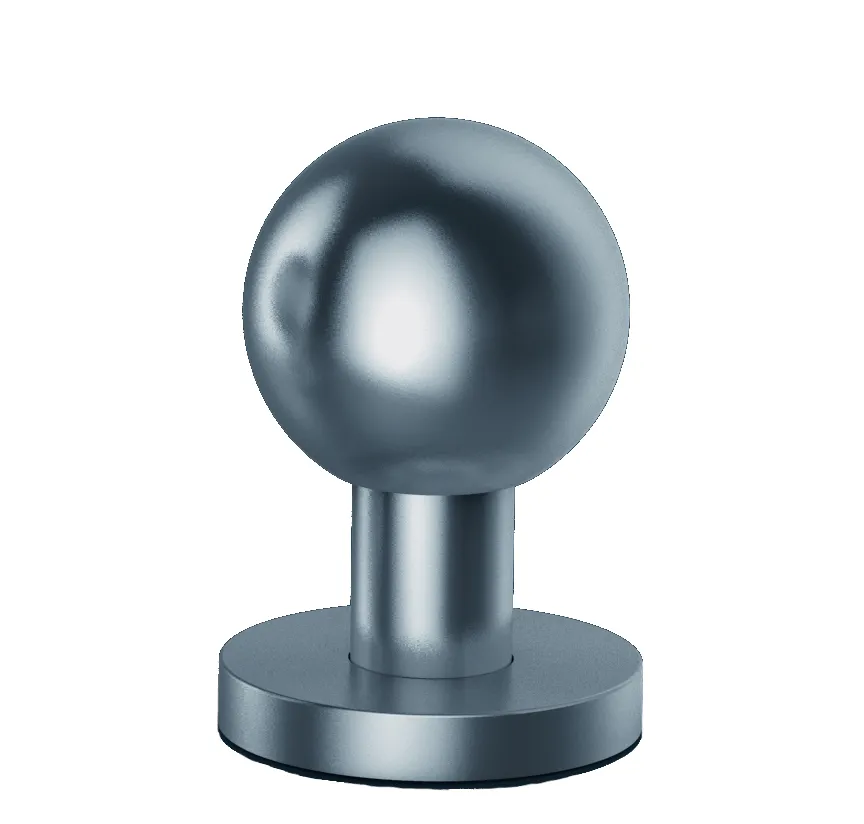

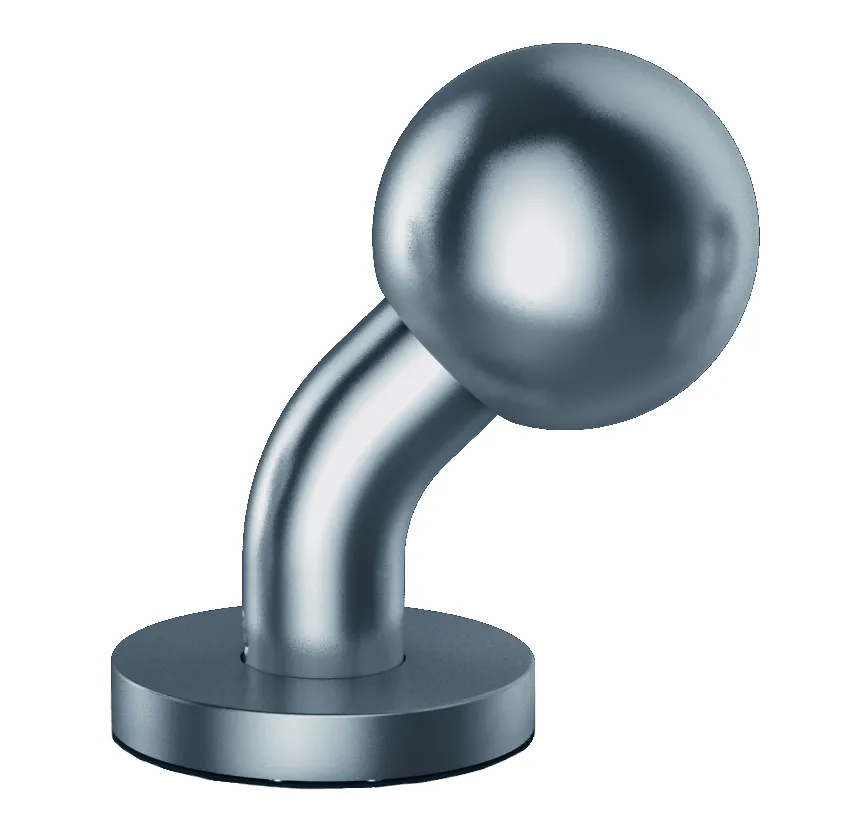

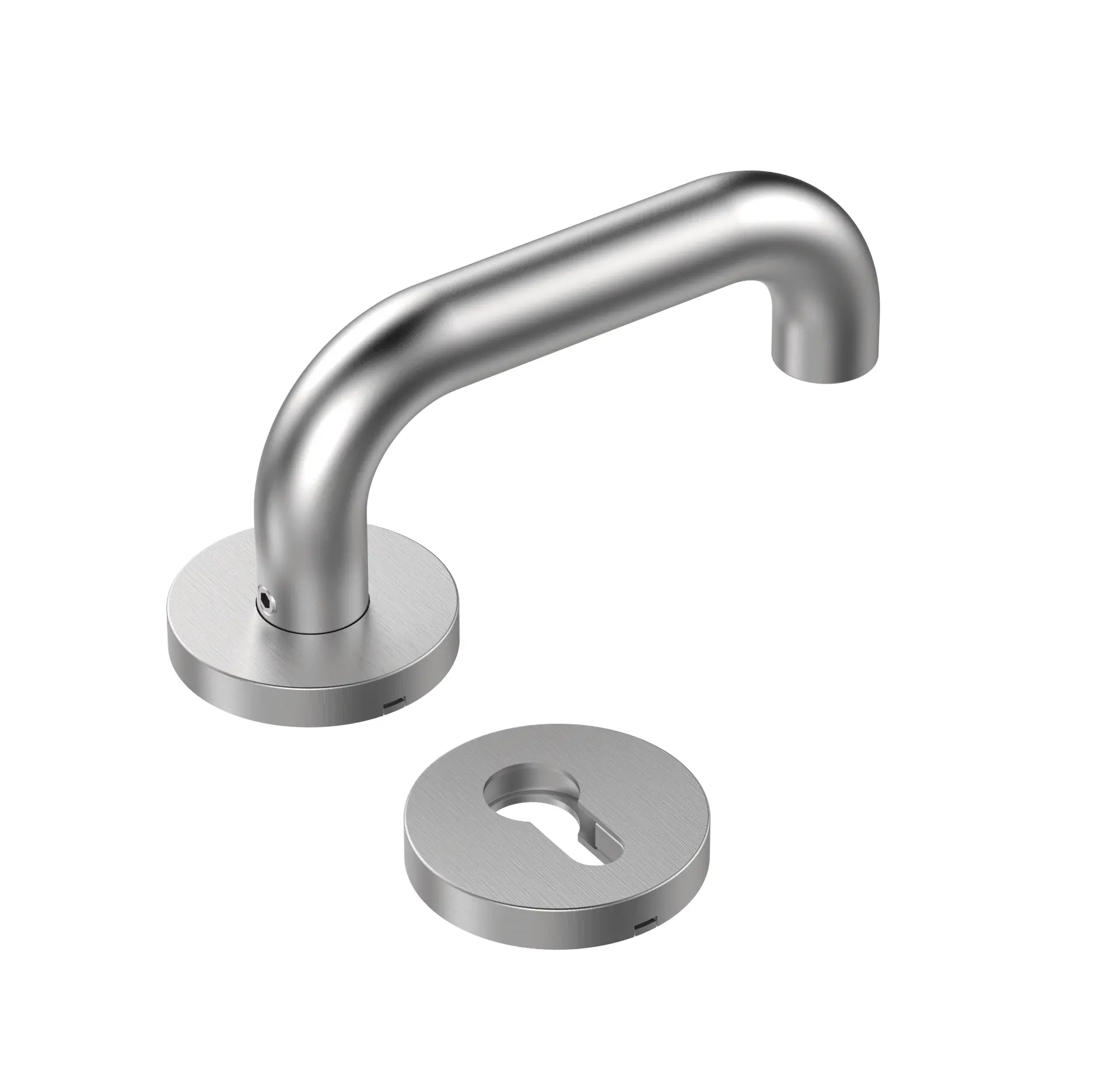

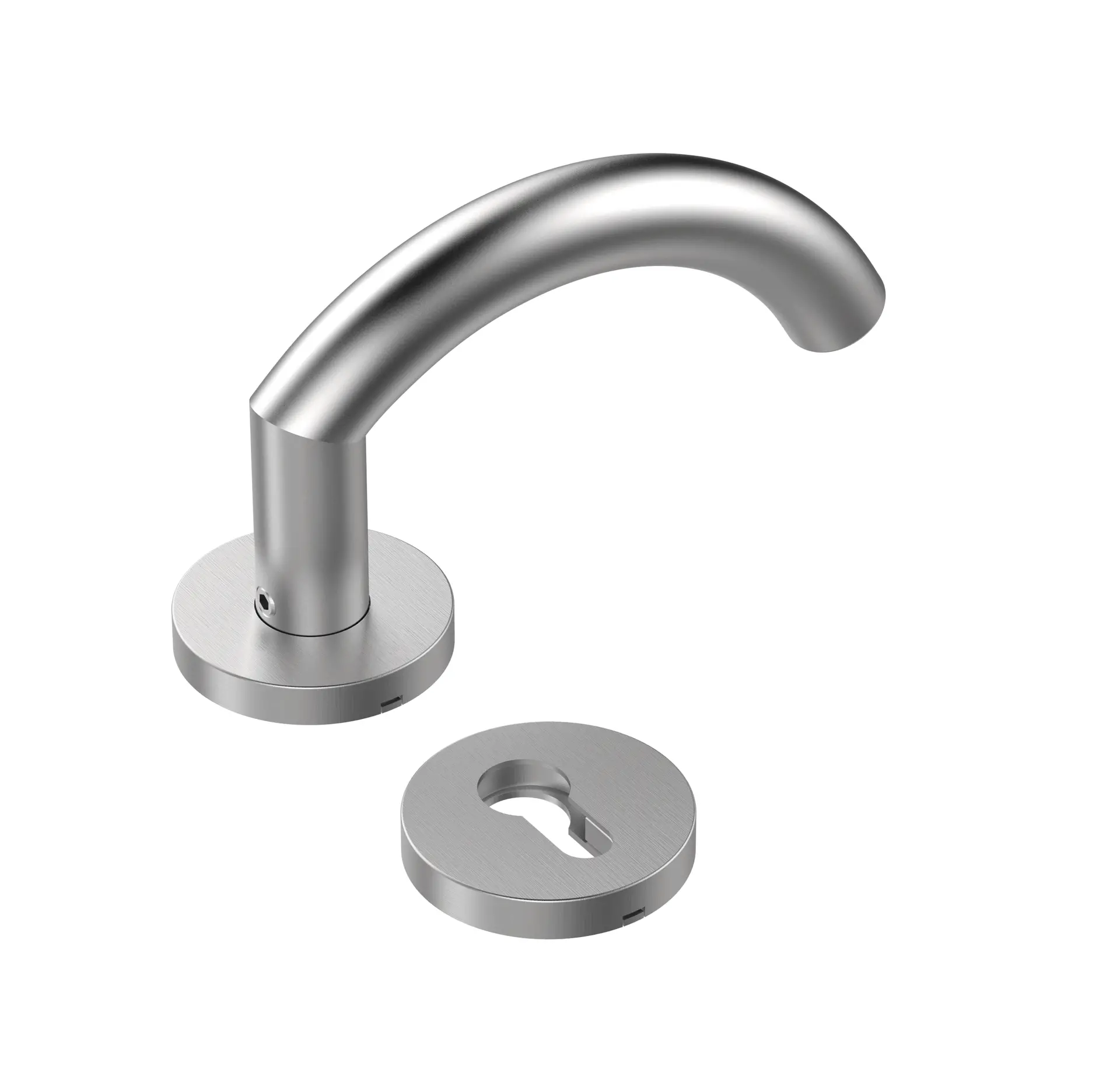

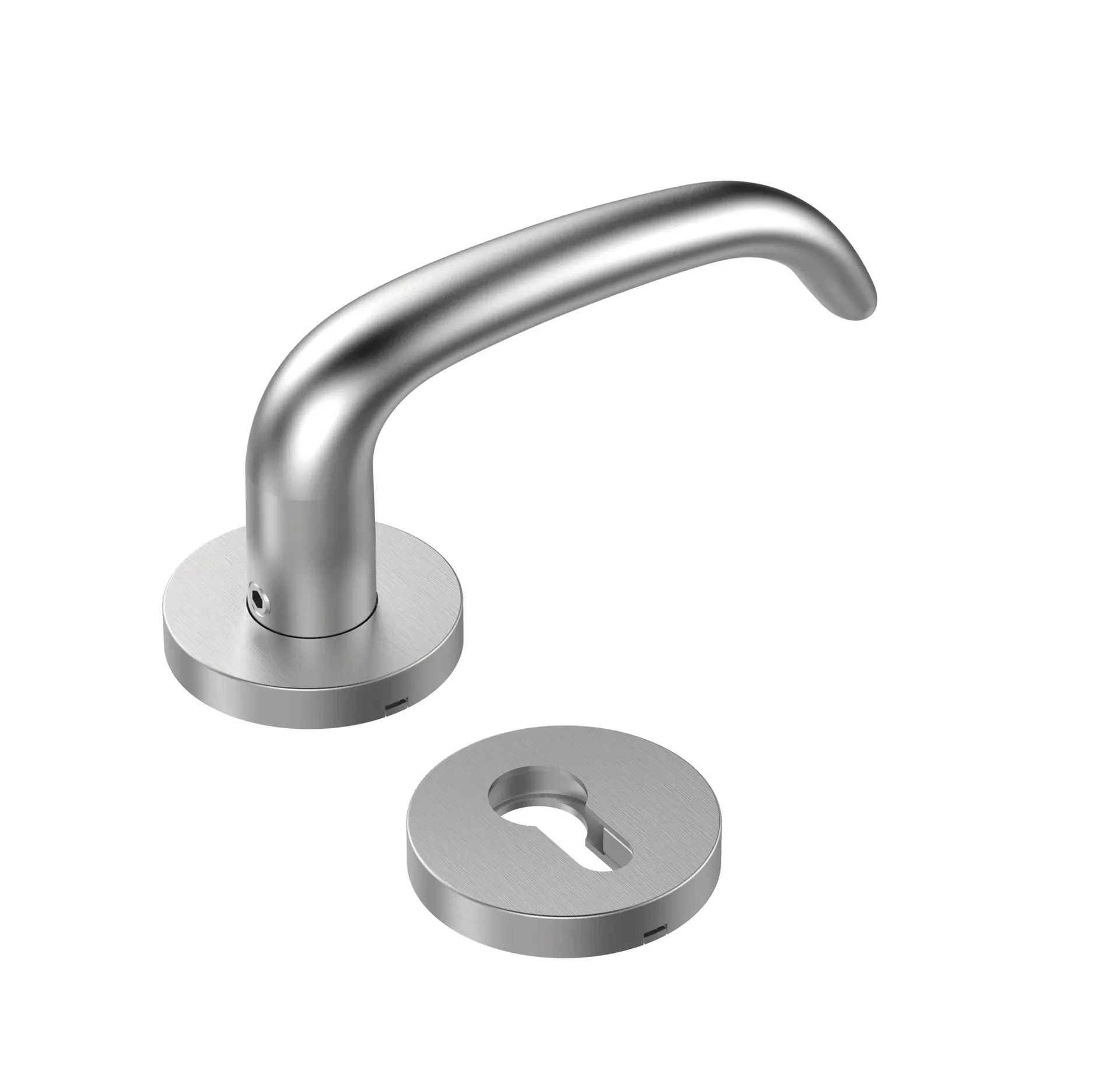

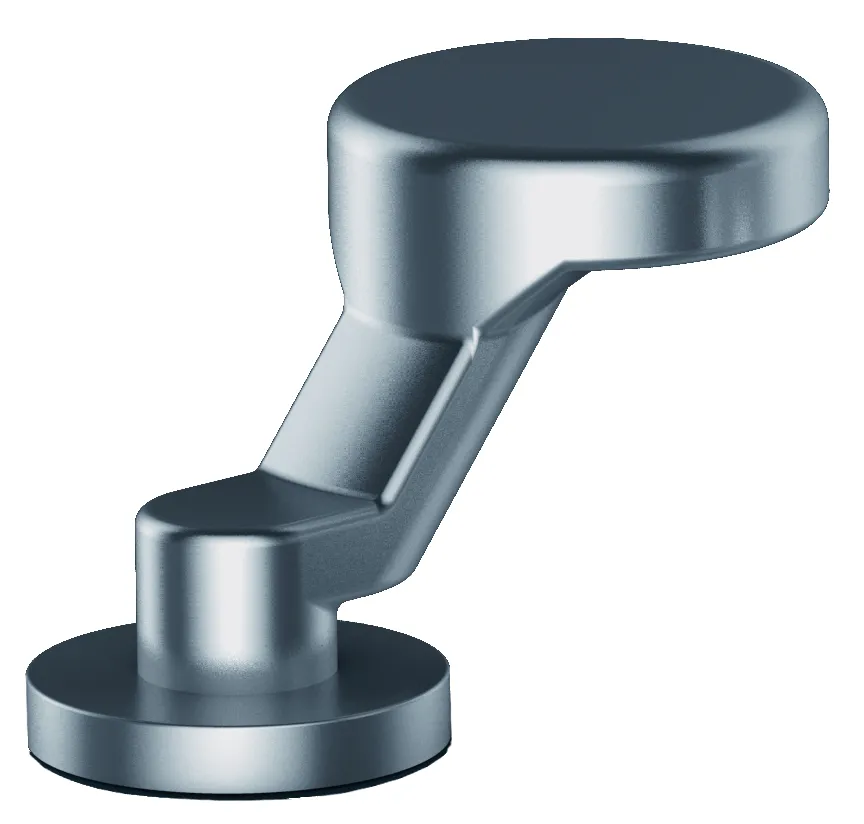

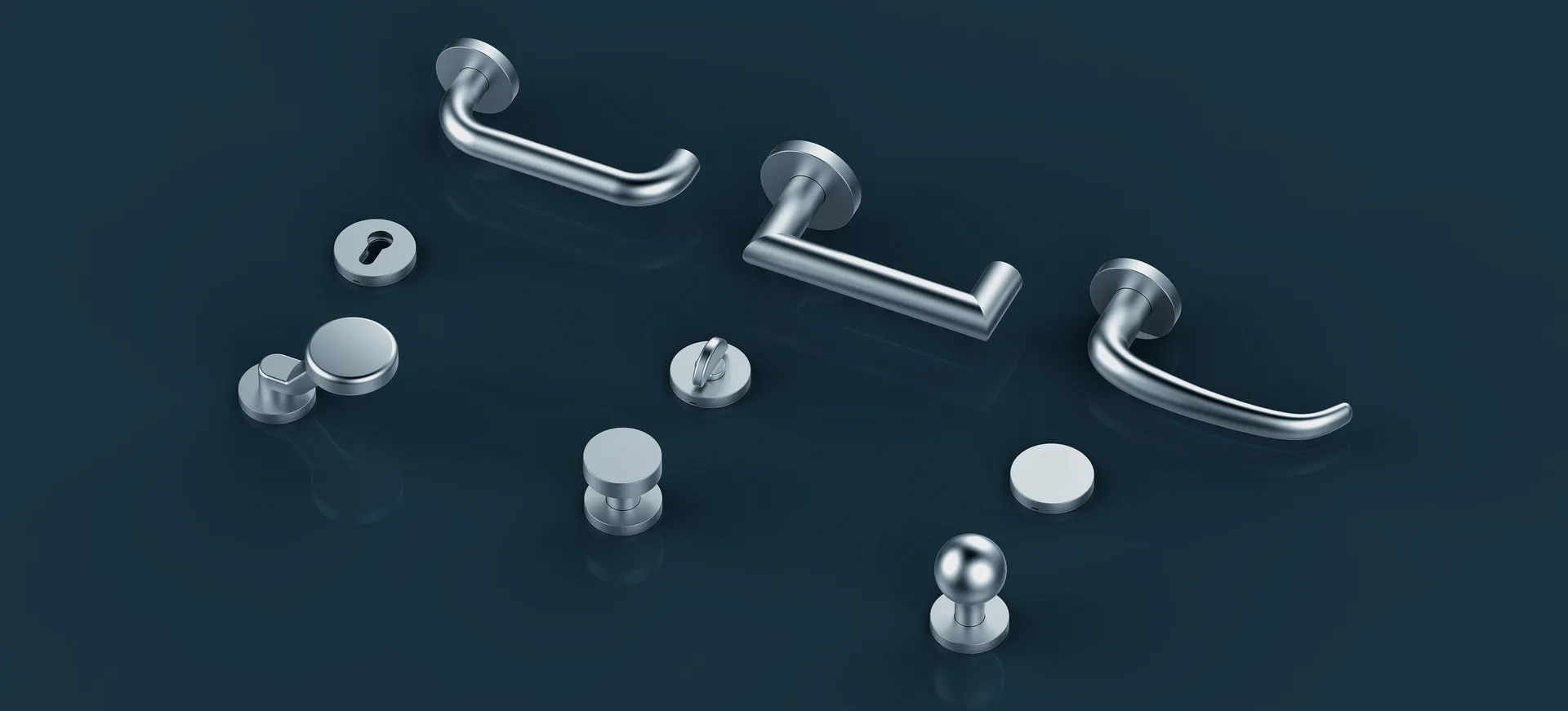

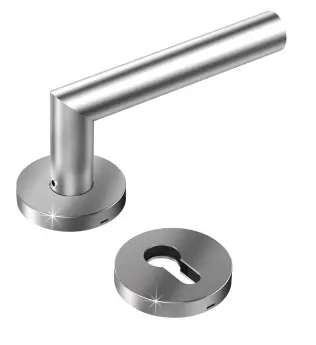

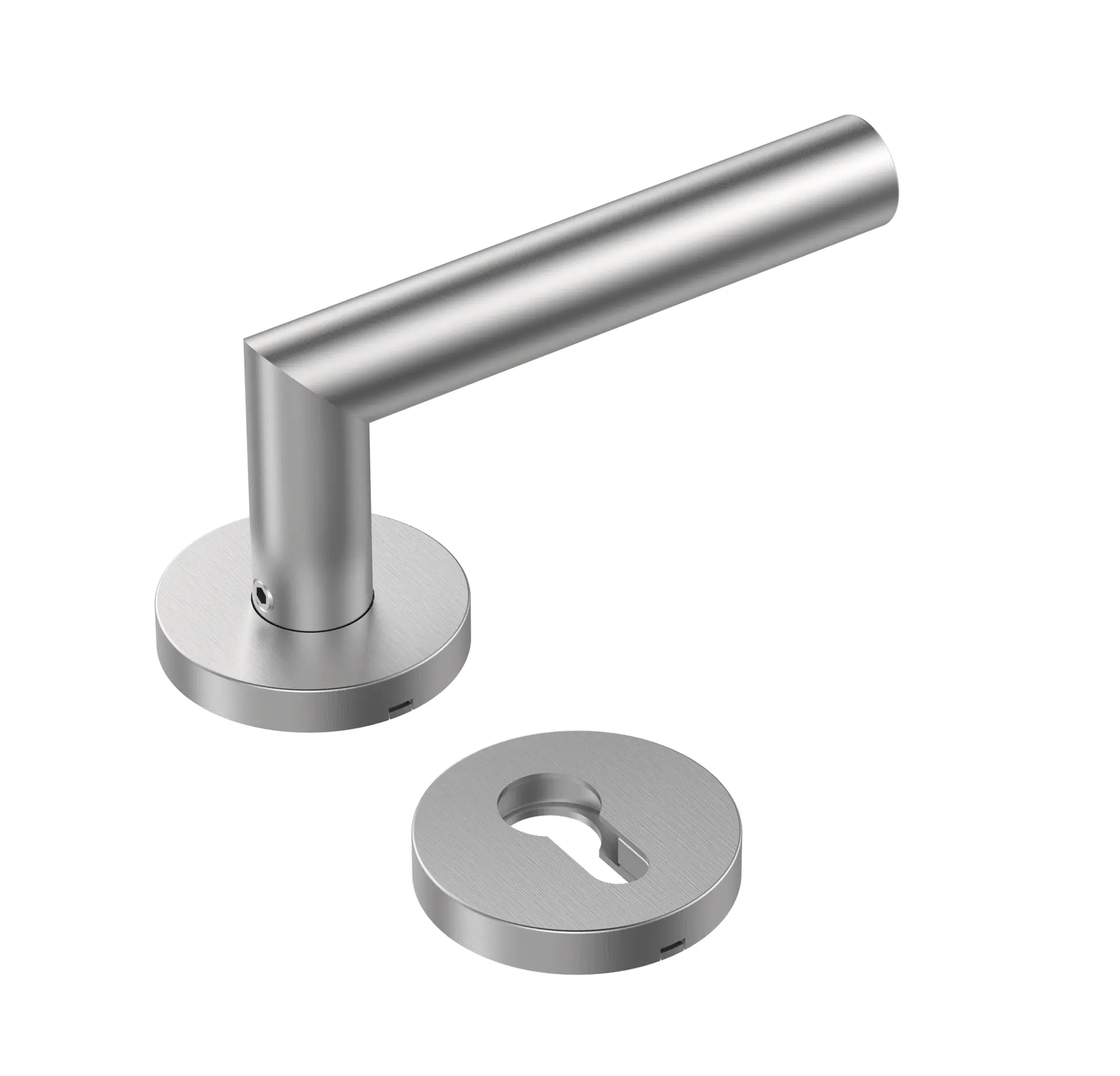

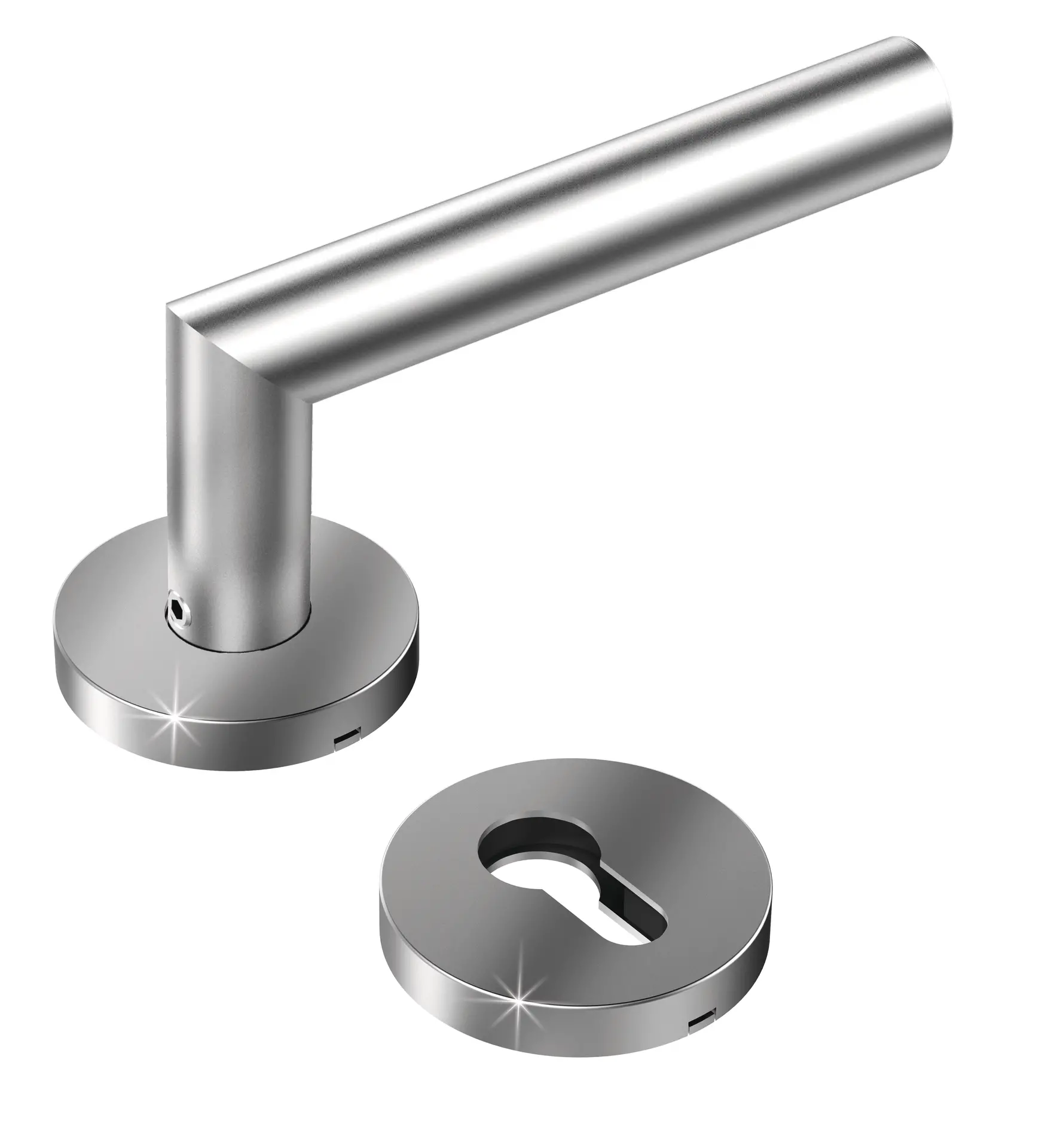

Türdrückergarnituren und Türknöpfe für Holz- und Stahlblechtüren (Beispiele)
D-110
D-310
D-410
