Das Eilenburger Hafencity-Fenster

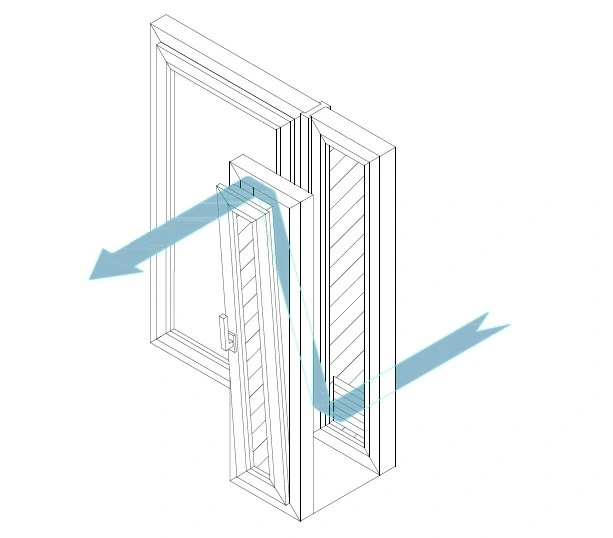

Die Eilenburger Schallschutzfenster sind speziell konzipierte Kastenfenster, die in mehreren Varianten erhältlich sind. Das Prinzip beruht auf zwei Fensterebenen, die versetzt geöffnet werden können.

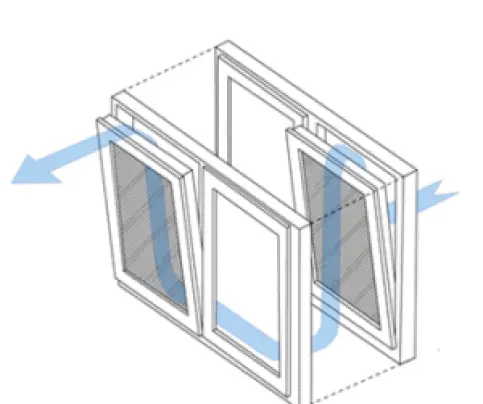

Die passiv lüftenden Fenster können um bis zu 4 cm gekippt werden, wobei ein Schalldämmmaß von bis zu 48 dB erreicht wird. Die Luftführung innerhalb der Elemente ist so konstruiert, dass keine relevante Reduzierung der Frischluftzufuhr auftritt. Luftvolumenstrommessungen haben ausreichende Luftwechselraten von häufig über 100 m3/h ergeben.
Eigenschaften des Hafencity-Fenster
Schallschutz: Rw bis 48 dB in gekipptem Zustand (40 mm); bis 59 dB geschlossen
Natürliche Lüftung: Potenziell Verzicht auf Raumlufttechnik durch Luftvolumen von bis zu 120 m /h bei 1 0Pa
Wärmeschutz: Uw-Werte von bis zu 0,43 W/(m*K)
Barrierefreiheit: 20 mm Flachschwelle bei Balkontüren
Einbruchschutz: „Doppelt hält besser

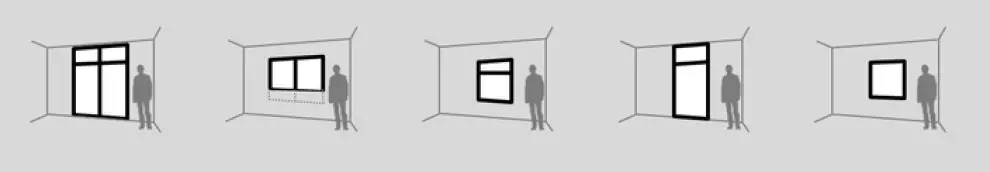

Konstruktionsprinzip: 4 Felder, 2 Felder (vertikal/ horizontal), 1 Feld
Konstruktionsvarianten
Für diverse Fenstertypen liegen Prüfzeugnisse vor. Die erreichbaren Schalldämmwerte sind abhängig von dem jeweiligen Konstruktionstyp, dessen Maßen, funktionaler Gestaltung und der Einbausituation.

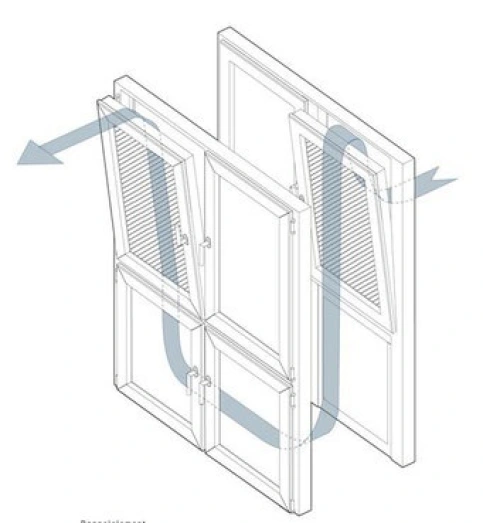

4 Felder Typ 2–2: Zweiflügeliges bodentiefes Kastenfenster mit Brüstungsriegel
Das Konstruktionstyp mit 4 Feldern lässt am Bau diverse architektonische Gestaltungsmöglichkeiten zu. Lichtdurchflutete helle Räume, bei Bedarf ein erhöhter Einbruchschutz sowie die Nutzbarkeit als 2. Rettungsweg.
Eigenschaften
Schalldämm-Maß*) bis zu 48 dB in gekipptem Zustand; geschlossen bis zu 59 dB
Hohe Lüftungsleistung: ab 70 m3/h bei 10 Pa in gekipptem Zustand, zusätzlich Spaltlüftung
Gestaltungsmaße (B x H in mm) ca. 1500 bis 2200 x 2000 bis 2600
Wärmeschutz: Uw-Wert ≤ 0,43 W/(m2*K)
Bautiefe (mm): ab 240 bis 255
Aluplast Kunststoffprofil, alternativ Schüco Aluminiumprofil
Innen und Außenansicht weiß oder farbig
Ausführung als Terrassentür: auch als Stulp sowie als Terrassentür, auch barrierefrei mit 2 cm Flachschwelle

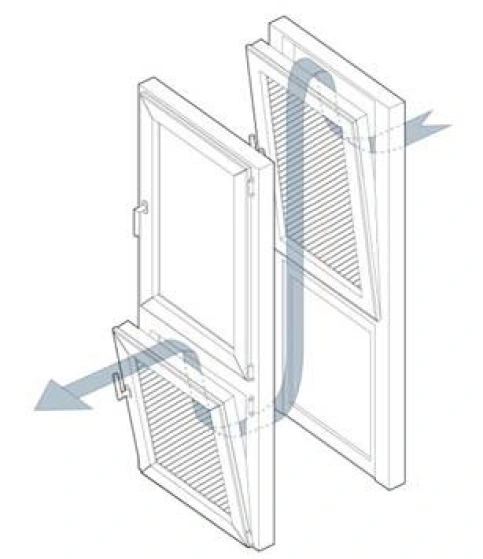

2 Felder Typ 2–0: Bodentiefes einflügeliges Kastenfenster mit Brüstungsriegel
Das zweiteilige bodentiefe Hafencity-Fenster bietet je nach Konstruktionsausbildung und Absorbermaterial ein Schalldämmmaß von bis zu 39 dB im teilgeöffnetem Zustand. Es wurden Luftvolumenstrom–Messungen von über 100 m3/h erhoben, bei der Variante 2 Felder Brüstungsfenster Werte über 70 m3/h
Eigenschaften
Schalldämm-Maß *)bis zu 39 dB in gekipptem Zustand; geschlossen bis zu 52 dB
Hohe Lüftungsleistung: 120 m3/h bei 10 Pa in gekipptem Zustand, zusätzlich Spaltöffnung
Gestaltungsmaße (B x H in mm) ca. 650 bis 1200 x 2000 bis 2600
Wärmeschutz: Uw-Wert ≤ 0,43 W/(m2*K)
Bautiefe (mm): ab 240 bis 255
Aluplast Kunststoffprofil, alternativ Schüco Aluminiumprofil
Innen und Außenansicht weiß oder farbig
Ausführung Terrassentür: auch als Terrassentür, auch barrierefrei mit 2 cm Flachschwelle

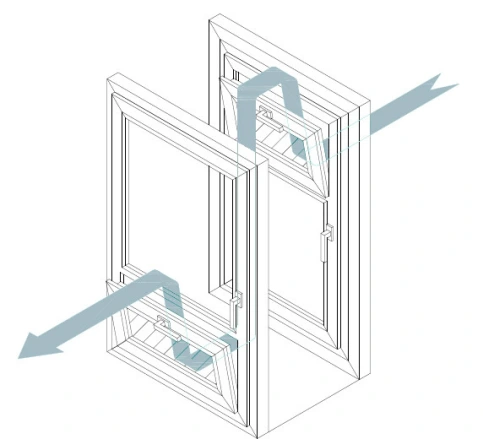

2 Felder Typ 1–1: Zweiflügeliges Kastenfenster
Das zweiteilige Hafencity-Brüstungsfenster bietet bis zu 36 dB Schalldämmmaß im teilgeöffnetem Zustand. Luftvolumenstrommessungen haben Ergebniswerte über 70 m3/h ergeben.
Eigenschaften
Schalldämm-Maß *)bis zu 36 dB in gekipptem Zustand; geschlossen bis zu 54 dB
Hohe Lüftungsleistung: 70 m3/h bei 10 Pa in gekipptem Zustand, zusätzlich Spaltöffnung
Gestaltungsmaße (B x H in mm) ca. 1500 bis 2200 x 1300 bis 2600
Wärmeschutz: Uw-Wert ≤ 0,43 W/(m2*K)
Bautiefe (mm): ab 240 bis 255
Aluplast Kunststoffprofil, alternativ Schüco Aluminiumprofil
Innen und Außenansicht weiß oder farbig
Ausführung Terrassentür: auch Auch als Stulp sowie als Terrassentür, auch barrierefrei mit 2 cm Flachschwelle
Einfeld Kastenfenster Typ 1.1–0: „Flügel im Flügel“:
Das einteilige Hafencity-Fenster bietet mit seiner “Flügel-im-Flügel”-Konstruktion herausragenden Bedienkomfort und gleichzeitig sehr gute Werte bei Schallschutz und Luftdurchgang. Als Konstruktionsvariante kann die äußere Fensterebene auch als einzelner Standardflügel gefertigt werden.
Eigenschaften
Schalldämm-Maß*) bis zu 34 dB in gekipptem Zustand; geschlossen bis zu 57 dB
Hohe Lüftungsleistung: 120 m3/h bei 10 Pa in gekipptem Zustand, zusätzlich Spaltöffnung
Gestaltungsmaße (B x H in mm) ca. 650 bis 1500 x 1200 bis 2400
Wärmeschutz: Uw-Wert ≤ 0,43 W/(m2*K)
Bautiefe (mm): ab 240 bis 255
Aluplast Kunststoffprofil, alternativ Schüco Aluminiumprofil
Innen und Außenansicht weiß oder farbig
Sonderlösungen: Fensterelement mit opakem seitlichen Lüftungskasten:
Für hohe luft- und schalltechnische Anforderungen hat die Eilenburger Fenstertechnik weitere teilgeöffnete Sonderlösungen parat.
Eigenschaften
Schalldämm-Maß*) von 36 dB in gekipptem Zustand; geschlossen über 44 dB
Hohe Lüftungsleistung durch außenseitiges Lüftungselement
Individuelle Varianten planbar
Bautiefe: ab 240 mm
Aluplast Kunststoffprofil, alternativ Schüco Aluminiumprofil
Innen und Außenansicht weiß oder farbig
Weitere Informationen zum Hafencity-Fenster
Referenzen

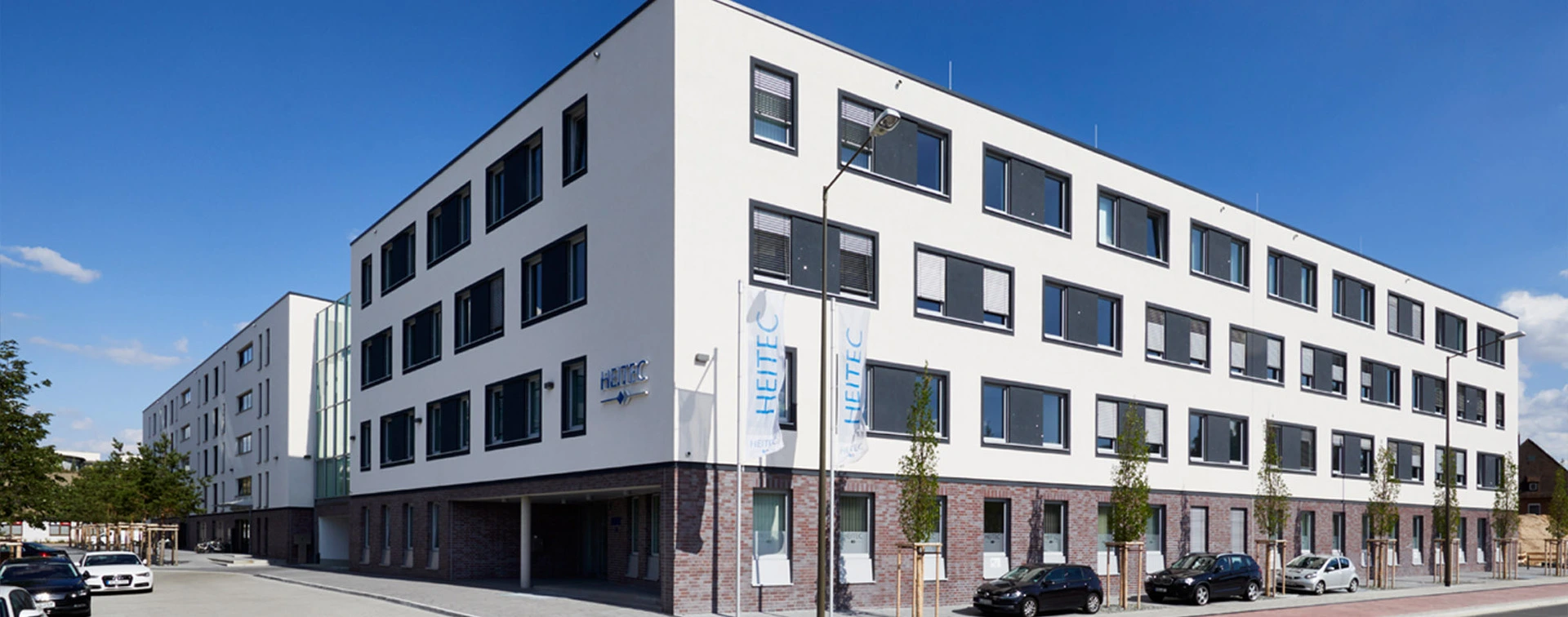

Gossen-Areal in Erlangen, 2016
Für eine dreiseitig lärmbelastete Wohnbebauung wurden 214 bodentiefe Hafencity-Fenster verwendet, um den äußeren Lärmpegel im teilgeöffneten Zustand von 66 dB auf 30 dB Innenraumpegel zu senken.

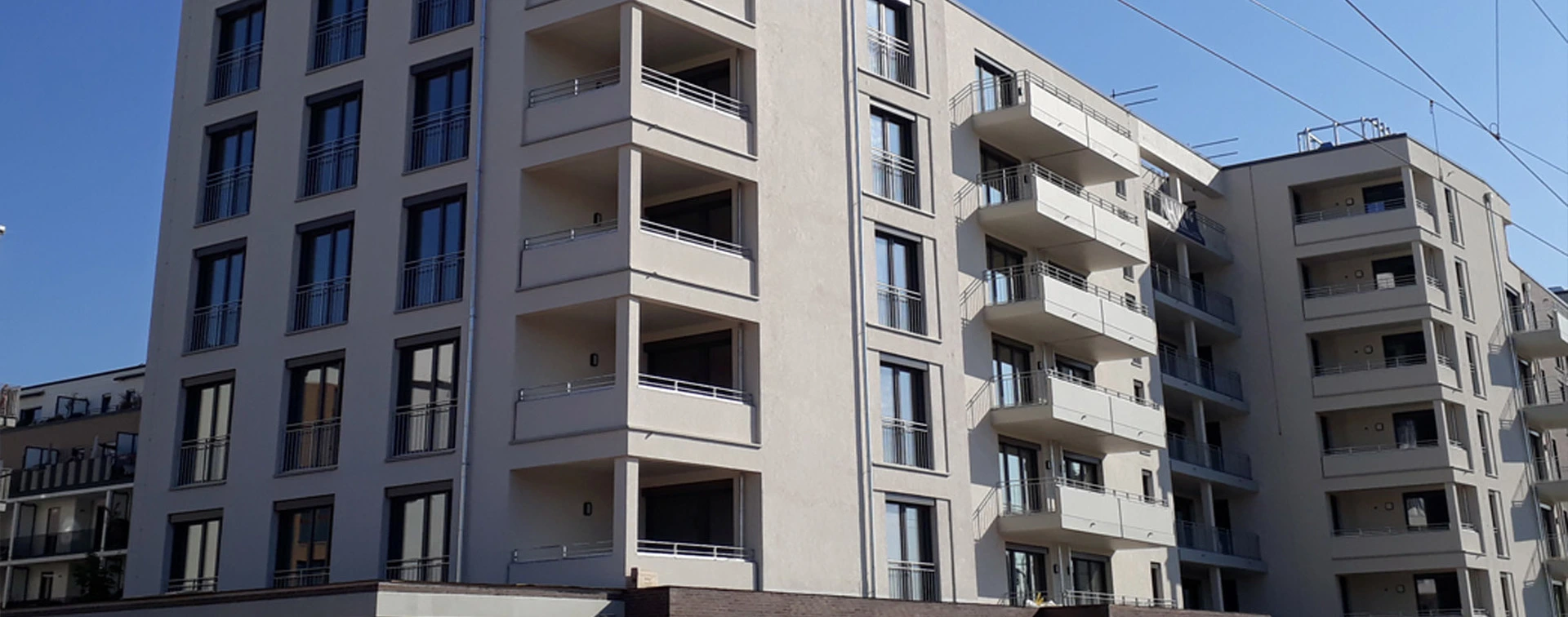

Weilburger Straße, Nahe mehrgleisiger Bahnanlage in Frankfurt, 2018
Es wurden 135 Lüftungspaneel-Kastenfenster mit 39 dB Schalldämmmaß (teilgeöffnet) eingebaut.

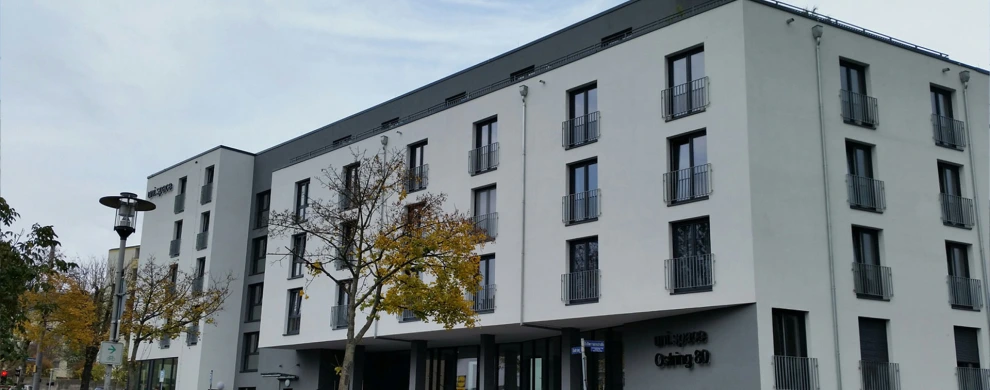

Ihringshäuser Straße in Kassel, 2017
In dem, von zwei Seiten lärmbelasteten, Gebäude wurden von ca. 350 Fenstern 64 als Hafencity-Fenster Räume ausgeführt.
- *)
- * Geprüftes Schalldämm-Maß RW,P. Für stark vom Prüfkörper abweichende Maße empfiehlt sich eine objektbezogene Schallprüfung. Teilgeöffnet / gekippt entspricht einem oberen Öffnungsmaß von 4 cm.
