Hochwertige und individuelle Gebäudelösungen in Holz-Modulbauweise für Kliniken und Pflege
medico - auf den Gesundheitsbereich zugeschnitten
Das Gesundheitswesen ist im Umbruch. Veraltete Infrastrukturen müssen saniert werden und der Trend zu ambulanten Leistungen setzt sich fort. Heute benötigen diese Bereiche eine ebenso aufwendige Infrastruktur wie die stationären Leistungen.
Seit über 20 Jahren ist ERNE ein führender Anbieter von Gebäudelösungen im Gesundheitsbereich und bietet mit "medico" eine speziell auf die Bedürfnisse und Prozesse im Gesundheitswesen zugeschnittene Lösung. Die Modulbaulösung in Stahlbauweise ist ein fertig ausgebautes und mit sämtlichen medizinischen Anschlüssen ausgestattetes Gebäudesystem. Die nichtbrennbare Lösung erfüllt höchste Anforderungen an Schall- und Brandschutz sowie Innenraumklima.
Ob im temporären oder permanenten Einsatz – das flexible Gebäudesystem in Modulbauweise passt sich ganz den individuellen Bedürfnissen an: Bettenzimmer mit oder ohne Nasszelle, Untersuchungsräume, Ärztebüros, OP-Räume, Schwesternzimmer, Küchen, Empfang und Sozialräume. Der flexible Grundriss kann einfach durch weitere Elemente ergänzt und dadurch an bestehende Bedürfnisse angepasst werden. "medico" stellt eine Infrastruktur zur Verfügung, die eine hochwertige medizinische Versorgung ermöglicht und sichere, effiziente sowie wirtschaftliche Abläufe im vielfältigen und anspruchsvollen Tagesablauf eines Gesundheitsbetriebes garantiert.
Der sehr hohe Ausbaugrad und die industrielle Vorfertigung der Modulbaulösung "medico" ermöglichen eine schnelle Realisierung mit minimalen Emissionen auch unter laufendem Betrieb. Eine umfassende Gesamtleistung aus einer Hand ergänzt das Gebäudesystem optimal – inklusive Qualitäts-, Termin- und Kostengarantie.
Weitere Informationen
Internet: ERNE Module für Kliniken und Pflege
Referenzen Stahl-Modulbau – Bereich Klinik und Pflege
Geriatrische Klinik St. Gallen

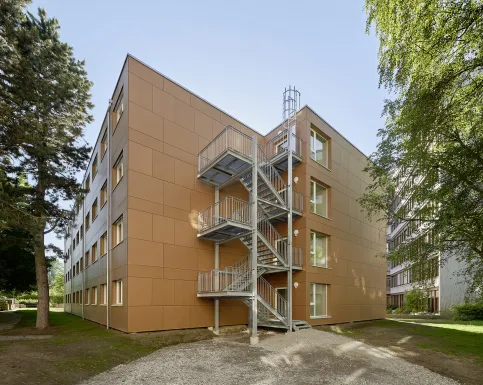

Temporäres Interimsgebäude in Modulbauweise
Geriatrische Klinik St. Gallen
Bauzeit: 2017
Fläche: 3.312 m2 Bettenhaus | 1.288 m2 Bürogebäude
Bettenhaus mit 62 Einzel- oder Doppelzimmern mit integrierten, behindertengerechten und modernen Nasszellen
Bürogebäude mit Sekretariats-, Büro- und Besprechungsräume sowie weiteren Behandlungs- und Therapieräumen

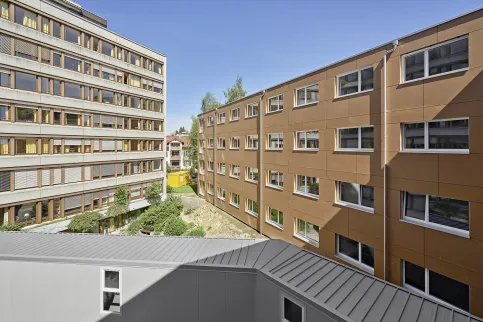

Temporäres Interimsgebäude in Modulbauweise während der Umbauphase des Klinikums

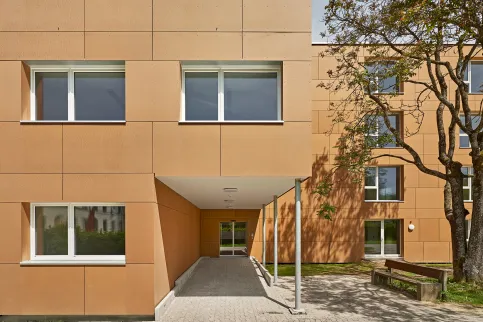

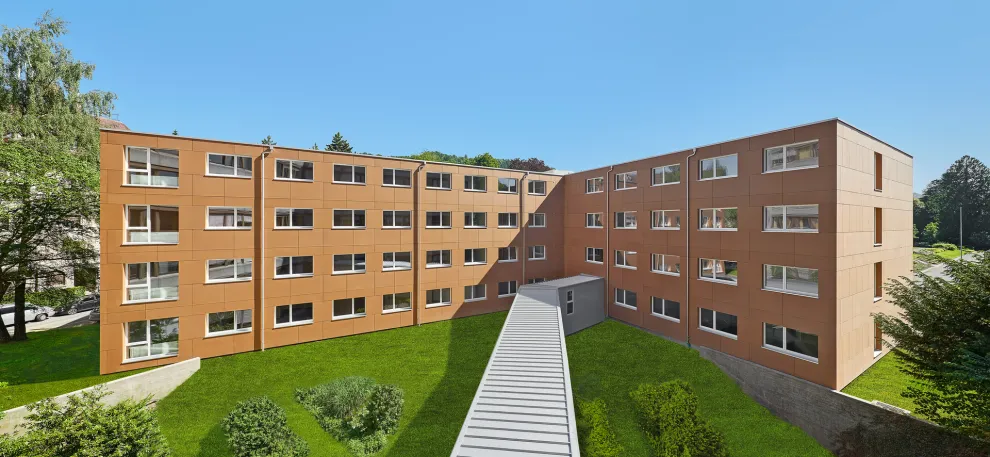

Viergeschossige Gebäude aus 133 Stahl-/ und Holz-Modulen

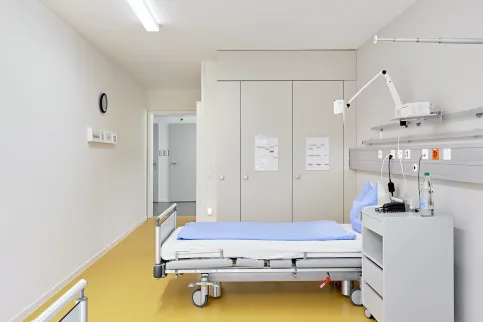

Großzügige Patientenzimmer mit Medizin-/Medien-Kanal

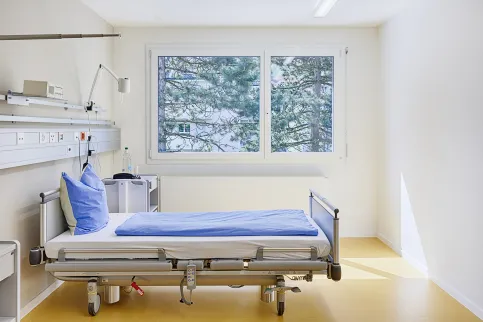

Großzügige Patientenzimmer mit Medizin-/Medien-Kanal

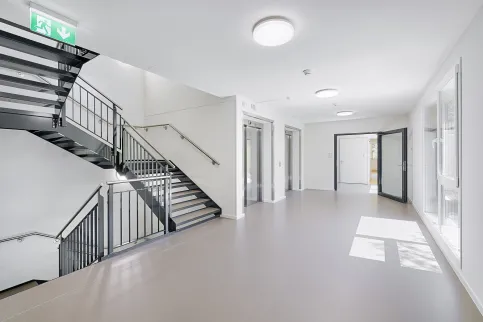

Großzügiges, innenliegendes Treppenhaus mit zwei Bettenliften

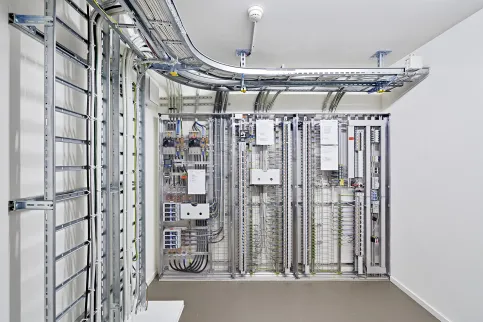

Komplett ausgestattete und bezugsfertig angelieferte Module mit höchstem technischen Standard
Dank hochwertigem Baustandard ist das Modulgebäude der Geriatrische Klinik St. Gallengeeignet für temporäre sowie auch dauerhafte Nutzungen.
OP Hirslanden Stephanshorn, St. Gallen

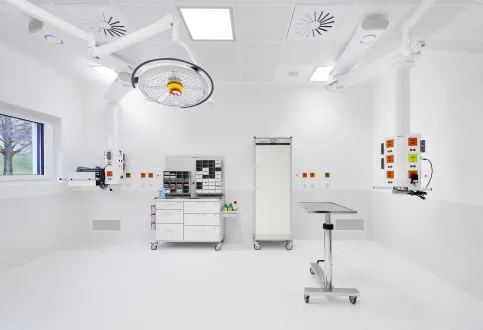

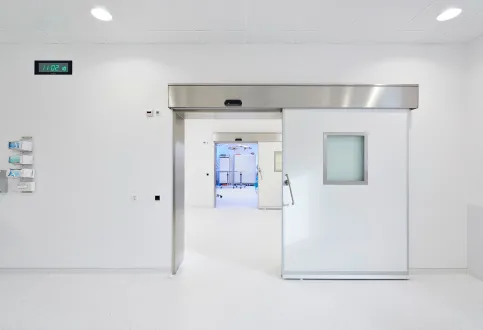

Operationssäle in Modulbauweise
OP Hirslanden Stephanshorn, St. Gallen
Bauzeit: März 2016 - November 2016
Fläche: 250 m2
BIM (Building Information Modeling): 3-D Koordination und Ausführungsplanung der Konstruktion und HLKKSE Medien; Steuerung/Verantwortung durch ERNE AG Holzbau

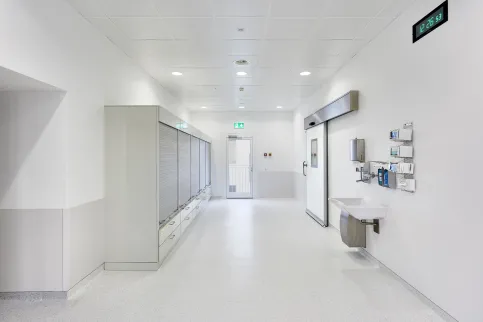

Realisierung von Operationsräumen inkl. Technik und Nebenräumen in Stahl-Modulbauweise
Hohe Komplexität der Planung und Technik, hohe technische und hygienische Anforderungen
Reha-Klinik auf der Insel Norderney
Reha-Klinik auf der Insel Norderney
Bauzeit: Dezember 2015 - Mai 2016
Fläche: 923 m2

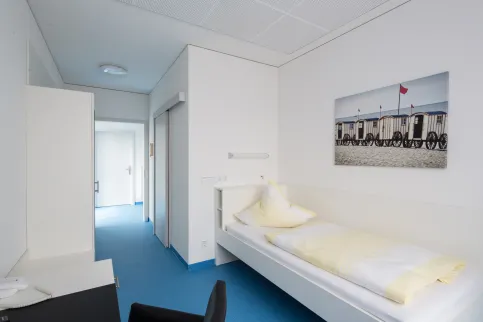

Interims-Rehaklinik mit 35 Patientenbetten
Holz-Modul-Bauweise in Kombination mit Element-Bauweise
Aufwendige Insel-Montage auf Schraubfundamenten
Sehr hoher Vorfertigungsgrad (90 %)

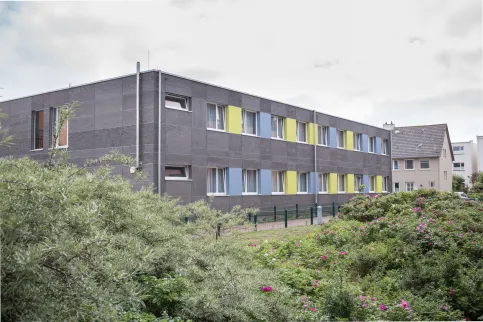

Die Interims-Rehaklinik mit 35 Patientenbetten wurde in Holz-Modul-Bauweise in Kombination mit Element-Bauweise realisiert.
Die Einzelmodule durften ein Gewicht von 6 Tonnen nicht überschreiten, um die vorgegebenen Transportauflagen der Insel zu gewährleisten.
Weitere Referenzbeispiele: www.erne-modultechnologie.de
Planungsdetails: Stahl-Modulbau – Systemmerkmale
Breite | 3,45 m als Standardachsmass, Komfortbreite 3,80 m 2,95 m für Nebenräume, Sonderbreiten möglich |
Länge | EZ: 7,44 m, DZ: 8,88 m, Komfortlänge DZ: 9,80 m als Achsmasse Nebenräume: 5,90 m, Sonderlängen möglich |
Gesamthöhe je Stockwerk | 3,28 m bei 2,54 m Raumhöhe; 3,52 m bei 2,80 m Raumhöhe ab OK Fundament |
Fundament | Streifen- oder Punktfundamente mit Unterlüftung von mind. 0,2 m |
Raumhöhe | Bettenzimmer ohne abgehängte Decke 2,54 m oder 2,80 m im Licht, Sonderhöhen nach Absprache |
Raumhöhe | Korridor mit abgehängter Decke 2,40 m oder 2,55 m im Licht, je nach Installationsgrad, insbesondere Lüftung |
Korridorbreite | Systembreite 2,50 m (2,40 m im Licht), Sonderbreiten möglich |
Anzahl Stockwerke | 1 – 3, objektspezifisch erweiterbar |
Wärmeschutz | Entspricht den gesetzlichen Vorgaben (SIA 380/1 2009) in allen Kantonen der Schweiz und nach neuester Energiesparverordnung (EnEV) in Deutschland |
Außenwandaufbau | Holzrahmenkonstruktion aus heimischen Hölzern, beidseitig beplankt. Gesamtstärke ca. 27 cm, hinterlüftete, nichtbrennbare Fassade, 20 cm Wärmedämmung, U-Wert 0,2 W/m2K, innen Glasvliestapete gestrichen |
Bodenaufbau | Stahlrahmen geschweißt; Gesamtstärke 31 cm, mit massivem Unterlagsboden und Fussbodenheizung, gedämmt mit 22 cm Wärmedämmung, U-Wert 0,20 W/m2K, Brandschutz REI60 nbb |
Deckenaufbau | Stahlleichtbauelement, gedämmt, mit Beplankung aus Gipsfaserplatten, gespachtelt und gestrichen |
Dachaufbau | Flachdach inkl. Gefällsdämmung nach SIA, mit Kiesschicht und Blitzschutz nach gesetzlichen Vorgaben; U-Wert 0,15 W/m2K im Mittel |
Innenwandaufbau | Stahlleichtbauelement, gedämmt, mit beidseitiger Beplankung aus Gipsfaserplatten. Brandabschnitt REI 60 nbb, Gesamtstärke 13 oder 15 cm, bei Doppelwand 23 cm, Glasvliestapete gestrichen |
Brandschutz | Nach gesetzlichen Vorlagen, projektspezifisch bis zu REI 60 nbb resp. F90 |
Schallschutz | Einhaltung der erhöhten Anforderungen nach SIA 181, Anhang G, Stufe 2 |
