Geberit Pluvia Dachentwässerung

Herkömmliche Entwässerungssysteme für Flachdächer mit vielen Dacheinläufen und ebenso vielen Fallleitungen schränken nicht nur in der Gestaltung des Gebäudes sowie Nutzung stark ein, sie erschweren auch die Bauausführung und verzögern durch das meist aufwendige Grundleitungssystem den Bauablauf. Darüber hinaus sind sie aufwendig im Material, kostenintensiv in der Verlegung und bei verschiedenen Dachkonstruktionen oftmals nicht einzusetzen. Die leistungsstarken Geberit Pluvia Dachwassereinläufe werden direkt unter dem Dach mit einer Sammelleitung ohne Gefälle zusammengeführt. Große Dachflächen können somit über eine Fallleitung entwässert werden. Das schon Ressourcen und trägt zu einer nachhaltigen Entwässerungslösung bei. Die Planung wird einfacher und die Bauzeit reduziert. Kostenintensive Grundleitungen entfallen, die planerischen Möglichkeiten des Architekten und die Nutzung des Gebäudes werden erhöht.

Systembeschreibung und Einsatzbereich

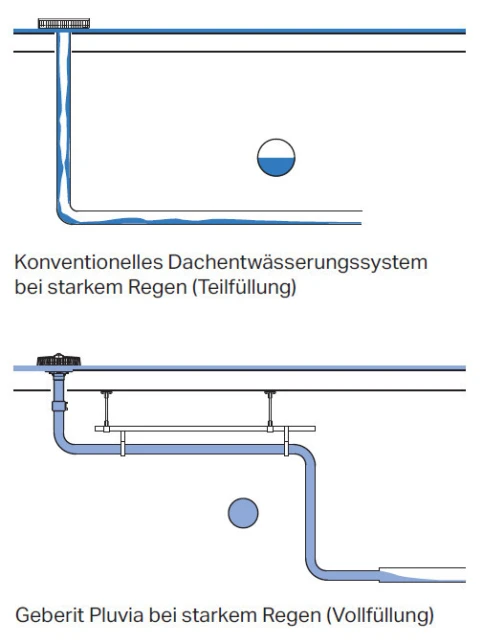

Bei der herkömmlichen Entwässerung von Dachflächen erfolgt das Ableiten des anfallenden Regenwassers durch teilgefüllte Leitungen bis zum Straßenkanal.

Nach DIN 1986-100 darf der Füllungsgrad der Regenwasserleitung innerhalb des Gebäudes max. 0,7 (h/d = 0,7) betragen.

Dieser Füllungsgrad sorgt für eine ausreichende Be- und Entlüftung der Rohrleitung.

Beim Pluvia Dachentwässerungssystem wird gezielt die Vollfüllung des Leitungssystems und somit eine Selbstabsaugung durch eine Unterdruckbildung angestrebt (h/d = 1,0). Die Vollfüllung wird durch einen speziellen Pluvia Dachwassereinlauf, und durch den hydraulischen Abgleich (Dimensionierung) des Abwassersystems erreicht. Die Energie für den Unterdruck ergibt sich aus dem Höhenunterschied zwischen Dachwassereinlauf und dem Übergang zur Freispiegelentwässerung.

Durch die Vollfüllung der Rohre entsteht am oberen Ende der Fallleitung ein Unterdruck. Dieser Unterdruck steht den nachfolgenden horizontalen Leitungen zur Verfügung.

Systemkomponenten:

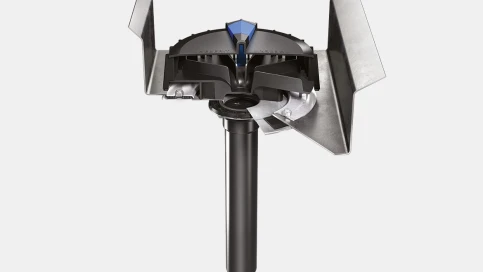

• Pluvia Dachwassereinläufe

• Geberit Pluvia Notüberläufe

• Rohrleitungssystem Geberit PE

• Befestigungssystem

• Berechnungssoftware Geberit ProPlanner

Einsatzbereich

Das Pluvia Dachentwässerungssystem ist für verschiedene Dachaufbauten einsetzbar:

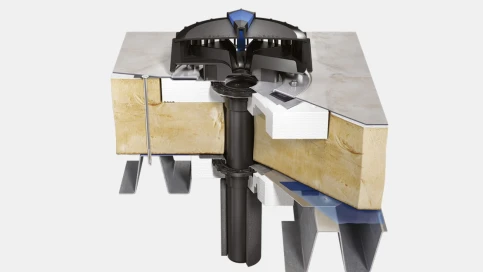

• Warmdach Leichtbau (z.B. Trapezblech)

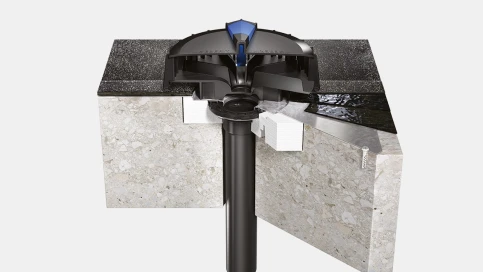

• Warmdach Massivbau

• Kaltdach Leichtbau

• Kaltdach Massivbau

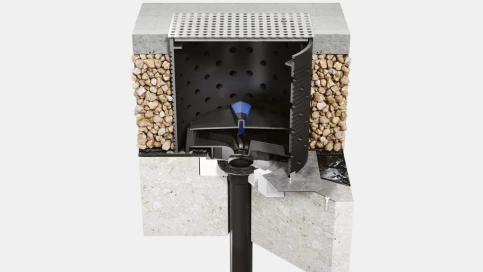

• Umkehr- / Nassdach, bekiest

• Extensiv oder intensiv begrünte Flachdächer

Pluvia Dachwassereinläufe können mit dem entsprechenden Zubehör als Notüberläufe eingesetzt werden.
