Gilgen Drehflügeltürantriebe FD 10 (Standard), FD 20 (Standard), FD 20-F (Brandschutz mit DIBt-Zulassung), FD 20- Invers (Entrauchung)

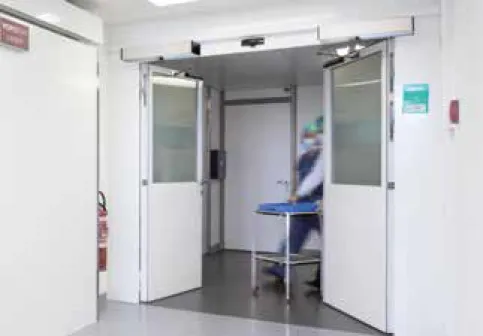

Drehflügeltürantrieb FD 10 – für 1- und 2-flügelige Türen
Gilgen Drehflügeltür-Antriebe FD 10, TÜV geprüft nach EN 16005 und DIN 18650.
Kompakter Antrieb für den zuverlässigen Einsatz an hoch frequentierten Durchgängen. Der geräuscharme elektromechanische Antrieb in schlankem Design und ist mit 1 Million Zyklen TÜV-Baumuster geprüft.
Einsatzbereiche
Max. Flügelgewicht 150 kg
Türgrößen 1-flüglig 730 – 1100 mm
Türgrößen 2-flüglig 1460 – 2200 mm
Max. Öffnungswinkel 105°
Ausführungsvarianten:
Normalgestänge drückend: Sturzmontage / Flügelmontage
Gleitgestänge drückend oder ziehend: Sturzmontage / Flügelmontage
Produkteigenschaften
1- und 2-flüglige Türen sowie Schleusen möglich
Kontrollierte Federschließung mit Motorunterstützung
Integrierter Endanschlag im Antrieb
Hohe Windlasten dank integrierter Windlastfunktion
Full Power und Low Energy in einem Antrieb frei wählbar
Optionale Öffnungsunterstützung mit Servofunktion
Anschlussklemmen für Zubehör wie Schlösser, Sicherheits- oder Bedienelemente
Potentialfreie Ausgänge für Rückmeldungen, z.B. Hausleitsysteme über Relais-Print
Einfache, über das integrierte Grafik-Display geführte, Inbetriebnahme und Bedienung

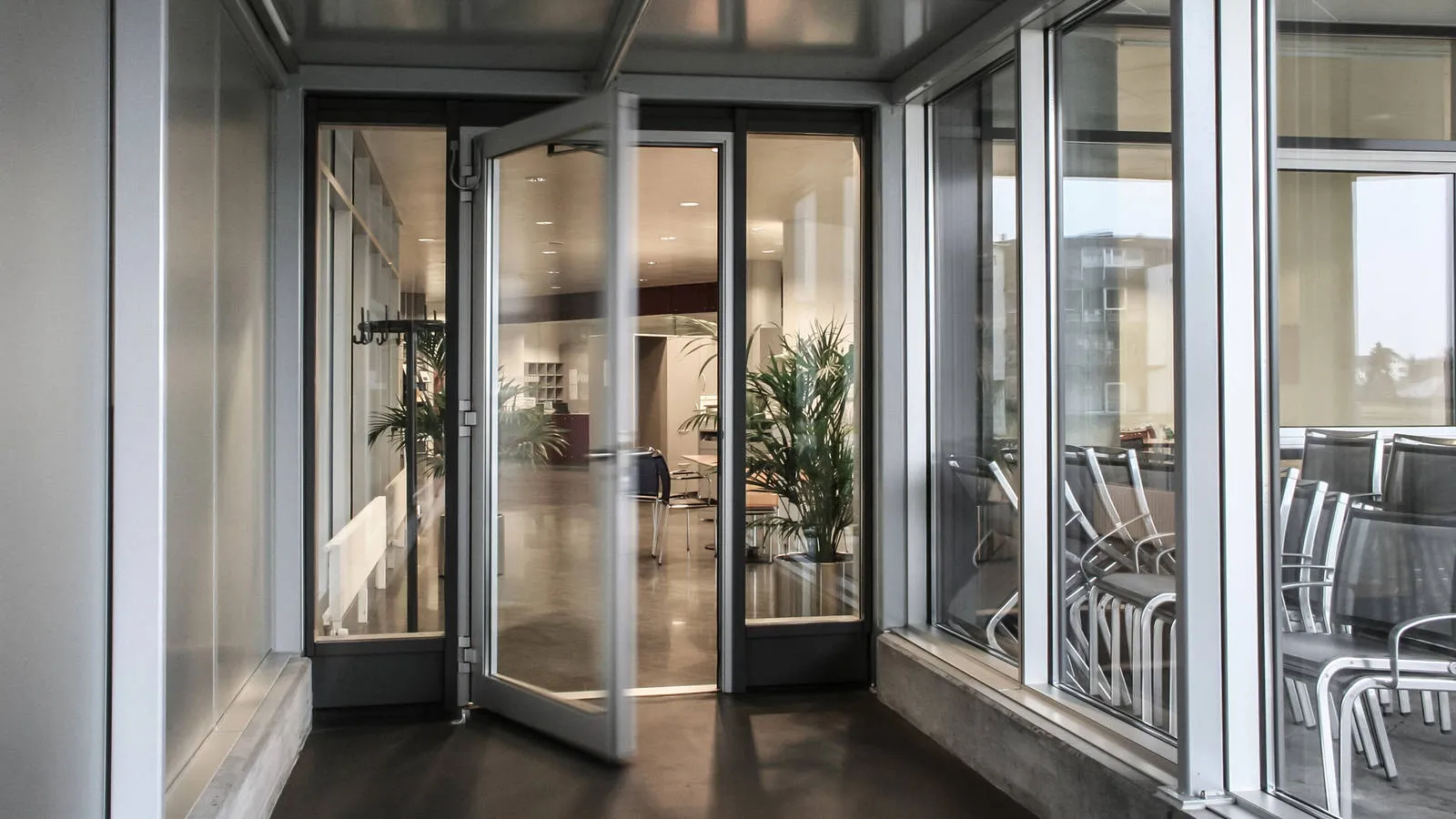

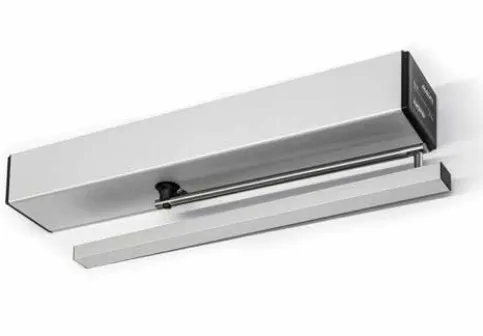

Drehflügeltürantrieb FD 20 – für 1- und 2-flügelige Türen
Gilgen Drehflügeltür-Antriebe FD 20, TÜV geprüft nach EN 16005 und DIN 18650. Die Antriebe sind konsequent auf Leistung, Langlebigkeit und einen sehr leisen Lauf ausgelegt und auch für schwere Außentüren mit hohen Windbelastungen geeignet.
Antriebskomponenten und Steuerung befinden sich in einer farblos eloxierten Aluminium-Schale.
Full-Energy-Antrieb mit integrierter/konfigurierbarer Low-Energy-Funktion (für den Betrieb ohne Sicherheitssensorik).
Einfache, über das integrierte Grafik-Display geführte, Inbetriebnahme und Bedienung.
Beleuchtete Programmwahltasten (inkl. Handauslösung und Resettaster) im Seitendeckel integriert. Anschlussklemmen für Bedienungs- und Sicherheitselemente sowie E-Öffner und Motorenschlösser.
Ausführungsmöglichkeiten
1-flüglig
2-flüglig (Doppelflügeltür)
Fluchtwegfunktion
Brandschutzfunktion
Fluchtweg- und Brandschutzfunktion
Entrauchungsfunktion (Invers)
Fluchtweg- und Entrauchungsfunktion (Invers)
Erhältlich in den Ausführungen “Standard”, “Brandschutz”, “Fluchtweg”, ”Sonderlösung”, “Modernisierung” und “Fassade”.
Drehflügeltürantrieb FD 20-F – für 1- und 2-flügelige Türen mit Brandschutzfunktion
Der FD 20-F bietet im Alltag einen komfortablen Personendurchgang und im Notfall einen widerstandsfähigen Brandabschluss sowie sicheren Flucht- und Rettungsweg.
Die Öffnung der Tür erfolgt motorisch, die Schließung über Federkraft oder über den Motor. Die integrierte Dämpfungseinheit bewirkt eine kontrollierte Schließung. Bei Stromausfall wird der Flügel aus jeder Position über Federkraft geschlossen.
Bei Brandalarm schließt die Tür aus jeder Position – anschließend kann der Rauch- und Feuerabschluss manuell geöffnet werden und als Fluchtweg dienen.

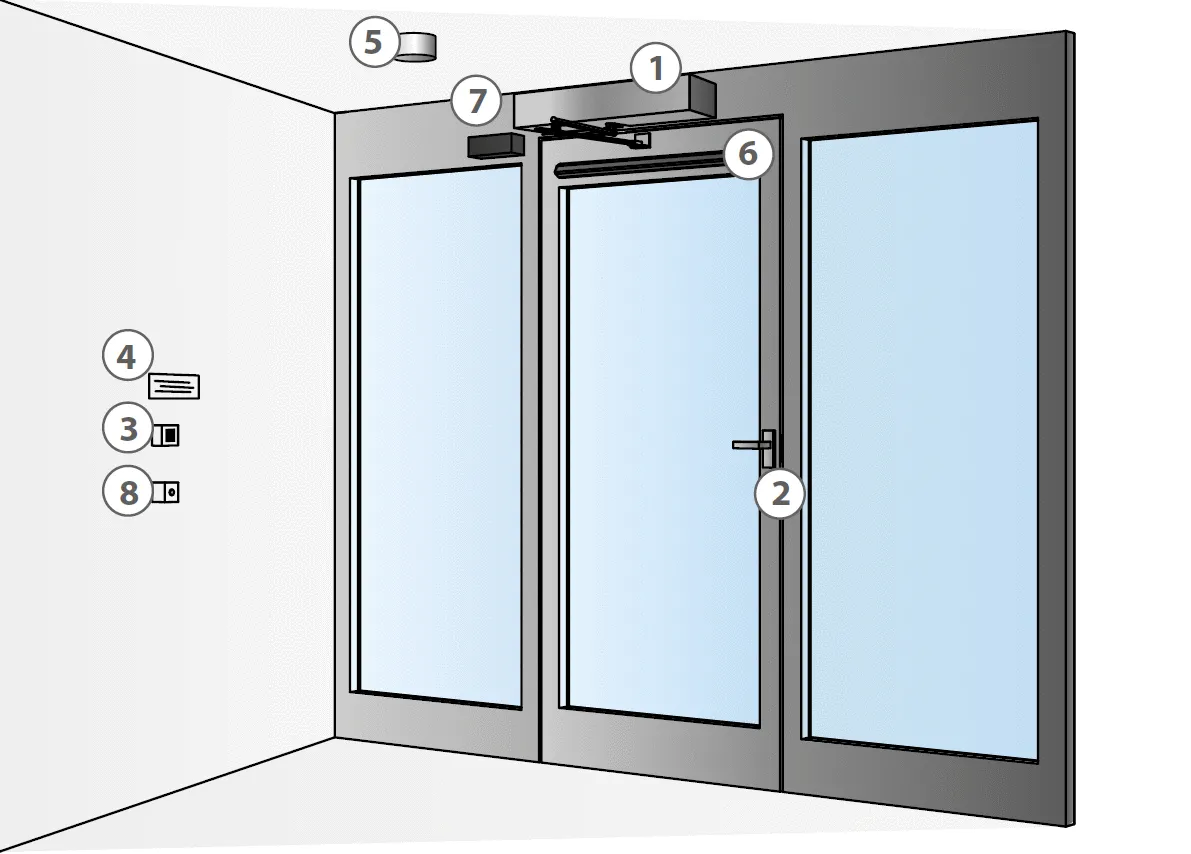

Gilgen Drehflügeltürantrieb FD 20-F Brandschutz
Gilgen Drehflügelantrieb FD 20-F (Brandschutz)
Elektrotüröffner
Handauslösetaster
Hinweisschild zu Brandschutztür
Brandmelder (max. 3 Stück) oder Kontakt ab Brandmeldezentrale
optische Sensorleiste Aktiv-Infrarot
Radar (optional)
Drucktaster (optional)
