Beschreibung
Hinweis: Die Ganzglasgeländersysteme BALARDO core, BALARDO steel und BALARDO wave werden hier detailliert beschrieben.
Variable Befestigung an Unterkonstruktion oder Bodenbelag und Verstellmöglichkeiten erleichtern beim System BALARDO aqua control die baustellengerechte Anpassung.
Eigenschaften
Verdeckt liegende und revisionierbare Entwässerung, jederzeit von oben zugänglich, mit Laubfanggitter und Notentwässerungsfunktion
Verschiedene Entwässerungsvarianten, seitlich, nach unten mit seitlicher Abführung und nach unten mit Fallrohr
Variable Befestigung – verschiedene Befestigungssysteme ermöglichen eine optimale Anbringung an die Unterkonstruktion und eine variable Anpassung an den Bodenbelag

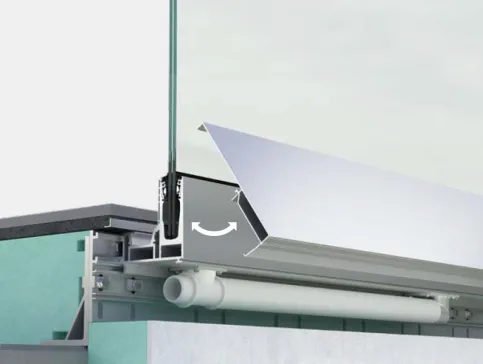

Einsatz auch bei WDVS-Systemen, Blenden ermöglichen jederzeit den Zugriff auf die Entwässerungsleitungen

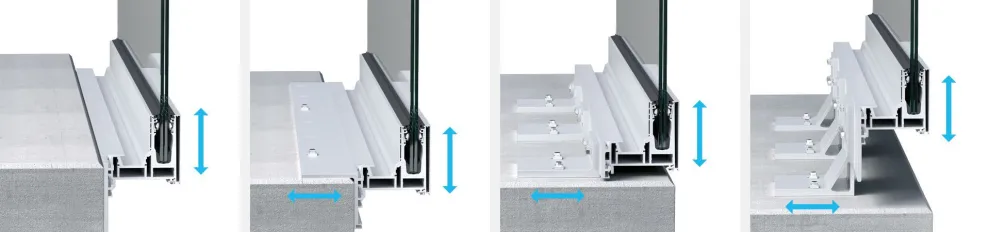

Mehrdimensionale Verstellbarkeit in der Unterkonstruktion,
die Bauanschlusselemente ermöglichen justierbare Verstellbarkeit an der Unterkonstruktion und in der Glasebene.
Individuelle Farbgestaltung der Aluminium-Außenblenden,
2 Oberflächen lagermäßig, individuelle Farbgestaltung pulverbeschichtet nach RAL oder eloxiert
Geprüfte Sicherheit durch
Allgemeines bauaufsichtliches Prüfzeugnis (AbP)
LGA-Prüfung
Geprüfte Typenstatik für Holmlasten bis 1 kN/m
ift-dichtigkeitsgeprüft gemäß DIN EN 13051 und ift-Richtlinie FE-13/1
Schweißungen mit Schweißbestätigung
Objekt- und kundenspezifische Fertigung mit Profillängen bis 7.500 mm

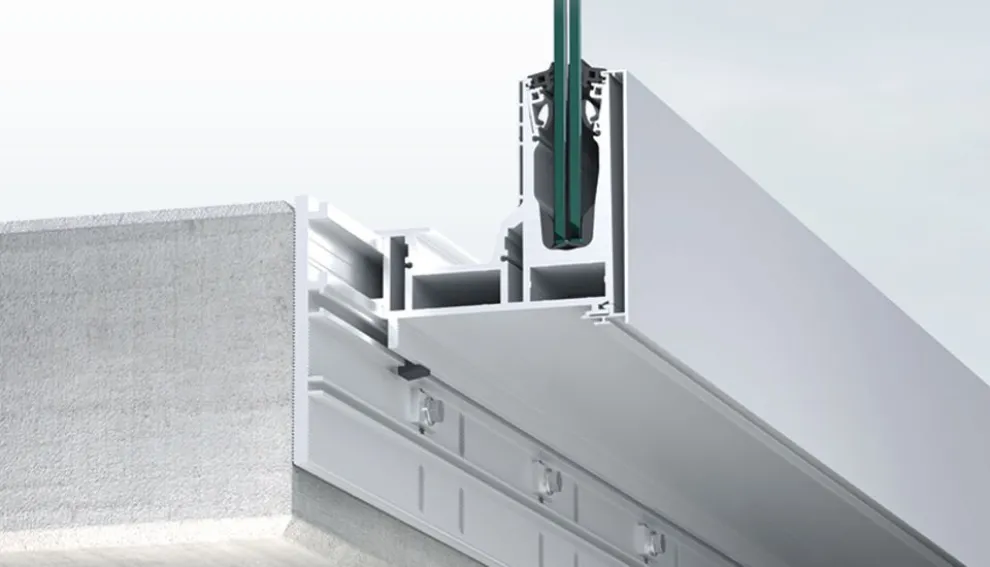

Systemschnitt
Bei wärmegedämmten Gebäudehüllen und Balkonen sind die Abflussleitungen jederzeit zugänglich.
Einsatz bei WDVS-Systemen
Bei wärmegedämmten Gebäudehüllen und Balkonen ermöglicht BALARDO aqua control jederzeit eine Überprüfung der Abflussleitungen, sowohl beim Einbau als auch während der Nutzung.
Erstprüfung auf Dichtigkeit des Gesamtsystems ist möglich
Wartungsprüfung während der Nutzung ist jederzeit gegeben
Jederzeitige Revisionierbarkeit der Abflussleitung durch einfaches Entfernen der Blenden
Flexibel gestaltbare Abflussleitung

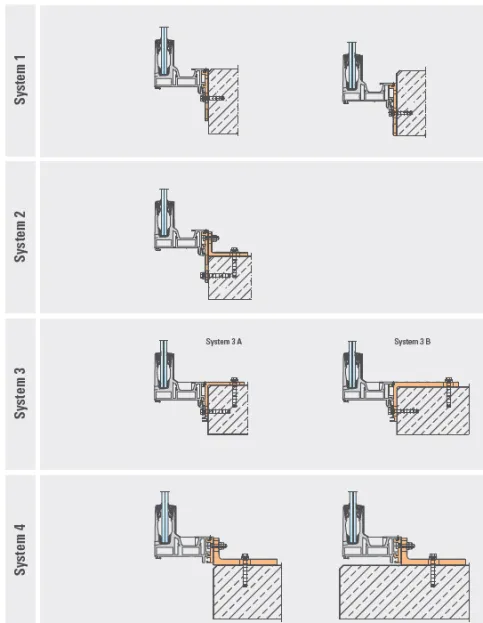

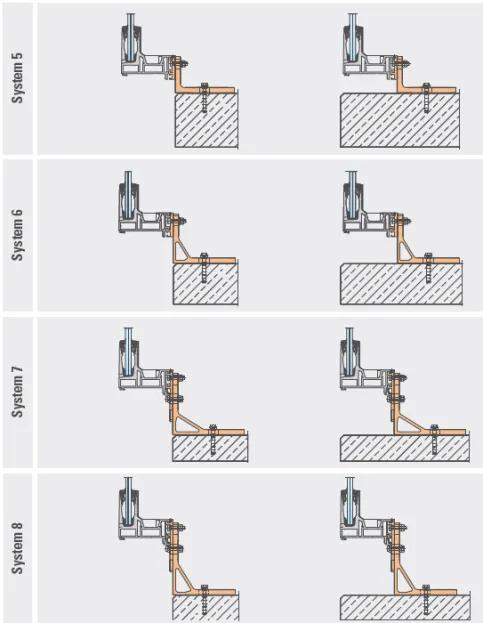

Systemübersicht
9 Systeme für die variable Befestigung mit Toleranzausgleich und für unterschiedliche Fußbodenaufbauten bis 250 mm
Systemprofile BALARDO aqua control
Werkstoff: | Aluminium |
Oberflächen der Blenden: |
|
Lieferlängen: | individuell bis 7.500 mm |
Formteile, Ergänzungsprodukte: (je nach Profilart) | Innenecken, Außenecken, Stoßverbinder, Blenden für außen und innen, Abschlussbleche, Profilkappen, Abflussstutzen |

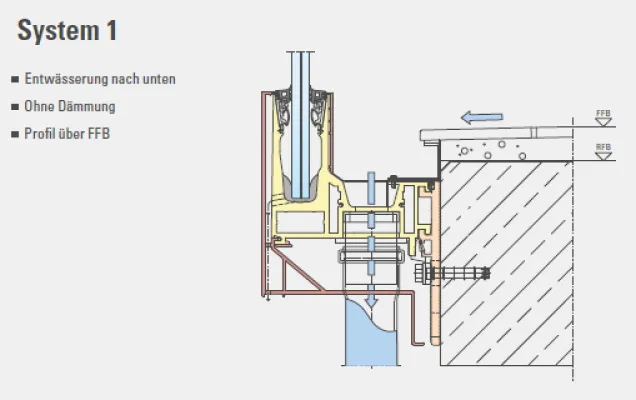

Beispiel für System 1, Entwässerung nach unten
Für alle Systeme sind verschiedene Entwässerungsvarianten möglich:
Systemzubehör
Glas: Je nach Anwendungsfall und Bemessung werden typgeprüfte VSG-Glaskombinationen eingesetzt. Einzelscheiben bis max. 6.000 mm Breite und 2.100 mm Höhe sind realisierbar.
Individuelle Glasgestaltung durch bedruckte oder farbige PVB-Folie oder bedrucktes oder emailliertes Glas
Handläufe / Glaskantenschutzprofile: aus Edelstahl, Aluminium oder Holz (Buche gedämpft)
Varianten für Handlauf oder Glaskantenschutzprofil
GLASSLINE bietet verschiedene Standardvarianten für Handlauf und Glaskantenschutz. Lastverteilende Handlauf-Profile werden mit den gelieferten Gummiaufsteckprofilen montiert und ggf. gegen Abheben durch Verklebung gesichert.
BALARDO firstglass
auflaminierte Kante für transparente Glasgeländer,
Glasstärke ab VSG 2 x 8 mm, Glasbreite: 300 - 6.000 mm
Glaskantenschutzprofile aus Edelstahl
für VSG 2 x 6, 2 x 8, 2 x 10, 2 x 12 und 2 x 15 mm
als Zubehör: Horizontal- und Vertikal-Eckstück
Glaskantenschutzprofile aus Aluminium
für VSG 2 x 6, 2 x 8, 2 x 10 mm
als Zubehör: Horizontal- und Vertikal-Eckstück
lastverteilende Edelstahl-Handläufe als U-Profil
für VSG 2 x 6, 2 x 8, 2 x 10, 2 x 12 und 2 x 15 mm
U 30 x 27 und U 40 x 37 mm
lastverteilende Edelstahl-Handläufe als Nutrohr
für VSG 2 x 6, 2 x 8, 2 x 10, 2 x 12 und 2 x 15 mm
Ø 42,4 mm, Ø 48,3 mm, Ø 60,3 mm
als Zubehör: Verbinder, Eckverbinder, Abschluss-Stopfen und Wandanschluss
lastverteilende Holz-Handläufe als Nutrohr
für VSG 2 x 6, 2 x 8, 2 x 10, 2 x 12 und 2 x 15 mm
Rund Ø 55 mm oder Ø 75 mm
Rechteck b/h 50/40 mm oder b/h 75/55 mm
als Zubehör: Verbinder, Eckverbinder, Abschluss-Stopfen und Wandanschluss
transparenter Glaskantenschutz BALARDO firstglass
Glaskantenschutzprofil und lastabtragende Handläufe

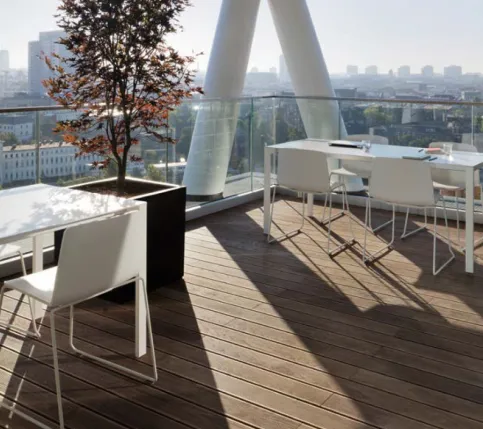

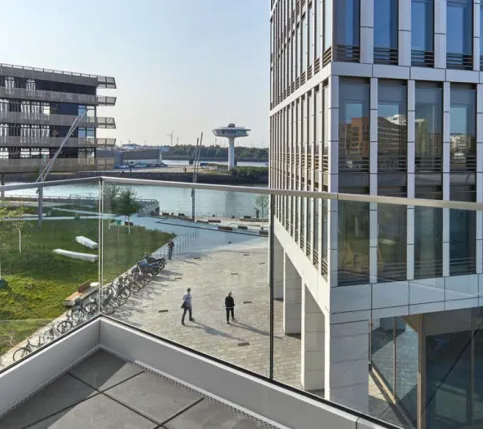

Anwendungsbeispiel BALARDO aqua control
