Eigenschaften Gorter® Bodenluken für Innen- und Außenanwendung
Gorter® Bodenluken werden mit Bändern oder als Schachtabdeckung geliefert.
Dabei kann der Deckel bodenbündig oder als Aufbauvariante ausgeführt werden. Die Deckel werden aus Tränenblech gefertigt. Verfliesbare Deckel und Deckel für nachträgliche Belegung mit Bodenbelag sind aus glattem Aluminiumblech.
Abhängig von den Abmessungen erfolgt die Ausstattung mit einem oder zwei Deckeln. Die Lieferung erfolgt komplett mit Deckel und Rahmen zum Einbetonieren. Der Rahmen ist mit herausbiegbaren Ankern oder einer im Rahmen integrierten durchgängigen Verankerung ausgestattet.
Je nach Modell stehen unterschiedliche Werkstoffe und Belastungsklassen zur Auswahl.
Bodenluken mit Schachtabdeckung bieten eine preisgünstige Lösung für Anwendungsfälle mit seltener Benutzung oder kleinen Abmessungen. Der Einsatz ist aufgrund des Kraftaufwandes bei der Öffnung beschränkt.

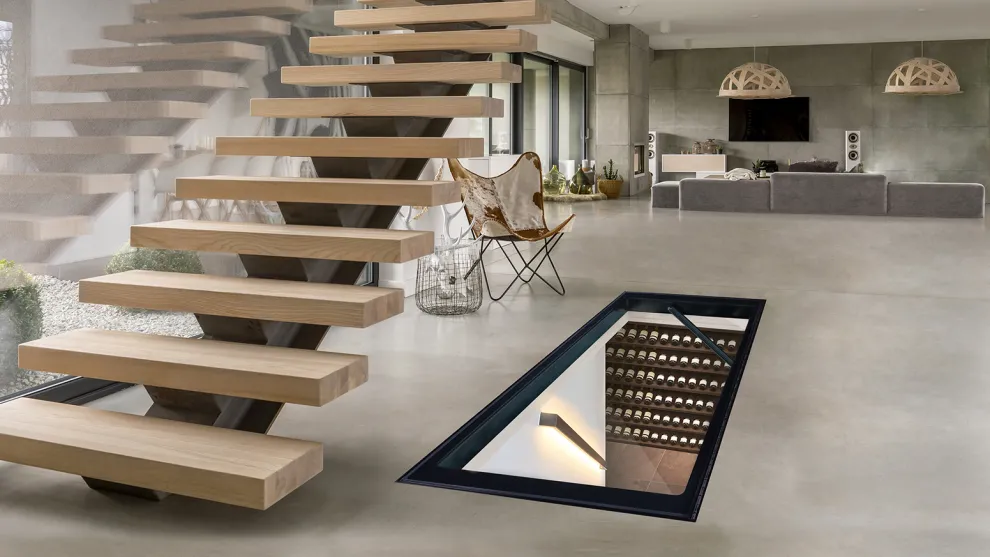

Bodenluken mit Bändern
Eigenschaften
Bodenluken mit Bändern
Je nach Typ geeignet für Innen- und Außenanwendung.
Der U- Rahmen kann zusätzlich mit einem Entwässerungsanschluss versehen werden.

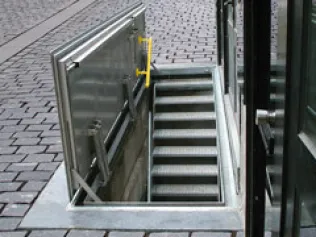

Kombination mit Leiter oder festen Treppe.
Je nach Abmessung und Anwendung können Bodenluken mit Scharnier und bündigem Deckel mit einer festen, vertikalen Leiter, einer Anlegeleiter oder einer festen Treppe kombiniert werden.
Sichere und leichtgängige Einhandbedienung. Das Kontra-Balance-System bietet Öffnungshilfe und Zurückfallhemmung. Ein zusätzlicher Handgriff an der Innenseite (ab 1000 mm Durchgangslänge) bietet sicheren Halt.
Antirutsch-Deckel aus Tränenblech mit im Deckel versenktem Hebegriff.
Hohe Belastbarkeit.
Die Belastbarkeit entspricht den gültigen europäischen Normen.
Eine Verwendung in Situationen mit überwiegend dynamischer Belastung wird nicht empfohlen.
Schachtabdeckungen
Preisgünstige Lösung für bestimmte Einsatzbereiche.
Geeignet für Innen- und Außenanwendung.
In den Werkstoffausführungen Stahl, Aluminium und Edelstahl.
Deckel bodenbündig oder als Aufbaulösung.
Unterschiedliche Deckelvarianten, auch für die Verfliesung und mit wählbarer Oberfläche.
Prüfungen und Zulassungen
Gorter® Luken erfüllen alle für den bestimmten Einsatzbereich relevanten Normen und Vorschriften.
Die Prüfungen wurden durch zugelassene Prüfinstitute durchgeführt. Die gleichbleibend hohe Qualität wird durch eine permanente Güteüberwachung sichergestellt.
Gorter ist ISO 9001-zertifiziert.

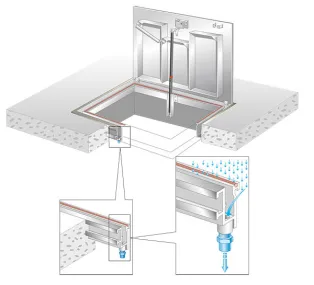

Bodenluke mit Bändern, bündig aufliegender Deckel aus Tränenblech

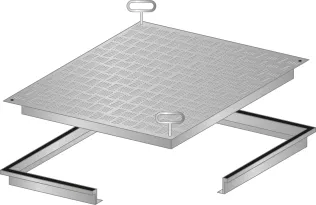

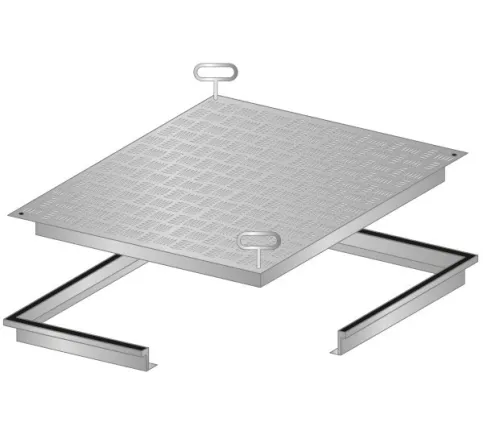

Schachtabdeckung aus Tränenblech, Aluminium. Durch die umlaufende Dichtung sind alle Abdeckungen geruch- und wasserdicht.

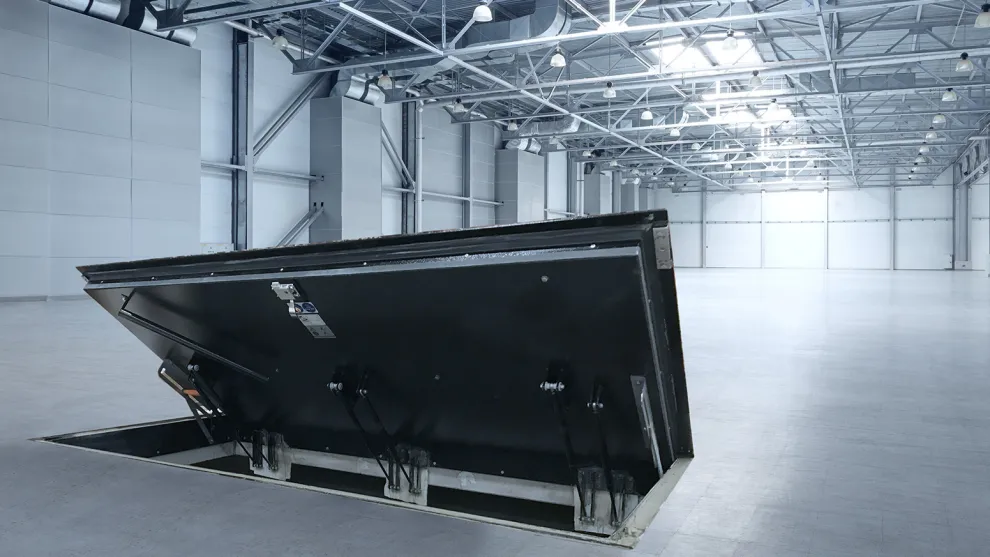

Gorter® Luken mit Brandschutz- und Rauchschutzfunktion
Gorter® Luken mit Brandschutz- und Rauchschutzfunktion
Die hochfeuerbeständige Bodenluke bietet einen praktischen und sicheren Zugang zu darunter liegenden Räumen und sorgt gleichzeitig – in geschlossenem Zustand – für einen hochfeuerbeständigen Verschluss des darüber liegenden Raums.
Brandschutzklasse
Der feuerwiderstand des feuerhemmenden Gorter Bodenluke aus Stahl wurde von Efectis gemäß EN1634, EN13501-2 und AS1530-4 und BS 476-22:1987.
Klasse:
EW: 120 Minuten
EI1: 30 Minuten
EI2: 45 Minuten
Eigenschaften
Bodenluken aus Stahl
Spezielle Lösungen optional auch mit elektromotorischer Bedienung
Maximale Abmessungen: 1000 x 2000 mm
Wind- und wetterfeste Dichtung
Technische Details: Gorter® Bodenluken / Schachtabdeckungen

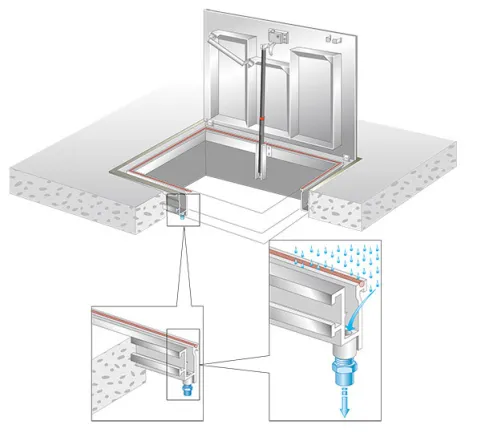

Bodenluke mit Bändern, bündig aufliegender Deckel aus Tränenblech
Bodenluken mit Bändern | Abmessungen | Weitere Informationen |
mit bündigem Deckel aus Tränenblech Typ WA | 600 x 600 mm 800 x 800 mm 1000 x 1000 mm 1000 x 1500 mm 1000 x 2000 mm Sondermaße möglich > 1000 x 2500 mit 2 Deckeln (D = mit 2 Deckeln) | |
verglast Typ WAG | 1000 x 1000 mm 1000 x 2000 mm | |
mit bündigem Deckel für bauseitige Füllung (Fliesen/Teppich) Typ WAPT | 600 x 600 mm 800 x 800 mm 1000 x 1000 mm 1000 x 1500 mm 1000 x 2000 mm Sondermaße möglich | |
mit bündigem Deckel aus Tränenblech, Brandschutzausführung*) Typ WAEI | 600 x 600 mm 800 x 800 mm 1000 x 1000 mm 1000 x 1500 mm 1000 x 2000 mm Sondermaße möglich | |
weitere Optionen: elektrische Bedienung, andere Werkstoffe. | ||
- *)
- Brandklasse: EI-120 nach EN1634, EN13501-2, AS1530-4 und BS 476-22:1987.

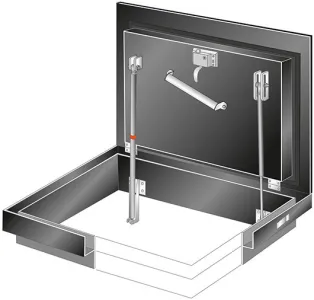

Bodenluke mit Bändern, aufgebauter Deckel
Bodenluken mit Bändern | Abmessungen | Weitere Informationen |
mit aufgebautem Deckel aus Tränenblech Typ OP | 800 x 800 mm 1000 x 1000 mm 1000 x 1500 mm 1000 x 2000 mm | |
weitere Optionen: elektrische Bedienung, andere Werkstoffe, Durchfallschutz (bei Typ OP). | ||
Benutzerinformation Gorter Bodenluken mit Bändern
Zeichnungen für die Bodenluken mit Bändern: AutoCAD / REVIT / SketchUp-Formate
Schachtabdeckung aus Tränenblech, Aluminium. Durch die umlaufende Dichtung sind die Abdeckungen geruch- und wasserdicht.
Schachtabdeckungen | Abmessungen | Weitere Informationen |
mit Deckel aus Tränenblech, aus Aluminium Typ Gorter RVA | 600 x 400 mm 600 x 600 mm 800 x 600 mm 800 x 800 mm 1000 x 600 mm 1000 x 1000 mm | |
mit Deckel aus Tränenblech, aus Stahl Typ Gorter RV | 600 x 400 mm 600 x 600 mm 800 x 600 mm 800 x 800 mm 1000 x 1000 mm |

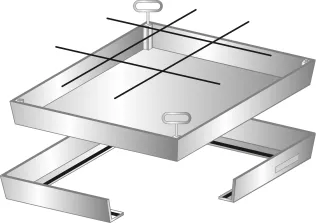

Schachtabdeckung für wählbare Oberfläche. Durch die umlaufende Dichtung sind die Abdeckungen geruch- und wasserdicht.
Schachtabdeckungen — vertieft | Abmessungen | Weitere Informationen |
mit Deckel für wählbare Oberfläche, 27 mm tief, aus Stahl Typ Gorter BV-FL | 600 x 400 mm 600 x 600 mm 800 x 600 mm 800 x 800 mm 1000 x 600 mm | |
mit Deckel für wählbare Oberfläche, 27 mm tief, aus Stahl Typ Gorter BV-FL-Thermo | 500 x 500 mm 600 x 600 mm 800 x 600 mm 800 x 800 mm 1000 x 600 mm | |
mit Deckel für wählbare Oberfläche, 50 mm tief, aus Stahl TypGorter BV | 600 x 400 mm 600 x 600 mm 800 x 600 mm 800 x 800 mm 1000 x 600 mm | |
mit Deckel für wählbare Oberfläche, 50 mm tief, aus Stahl Typ Gorter BV-Thermo | 500 x 500 mm 600 x 600 mm 800 x 600 mm 800 x 800 mm 1000 x 600 mm | |
mit Deckel für wählbare Oberfläche, 65 mm tief, aus Aluminium Typ Gorter BVA | 600 x 400 mm 600 x 600 mm 800 x 600 mm 800 x 800 mm 1000 x 600 mm |
