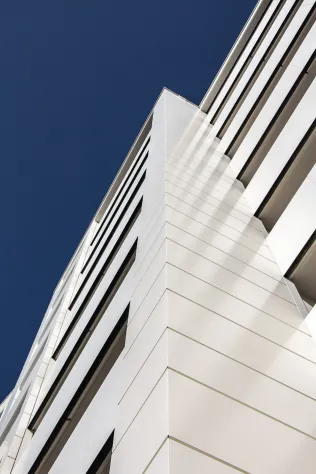

Fassadenkonstruktion

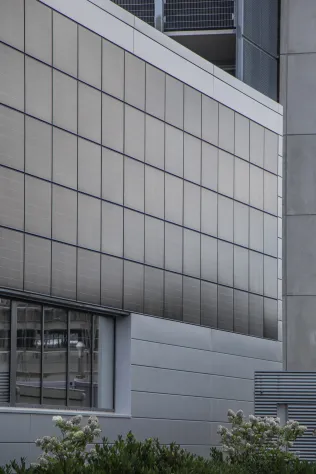

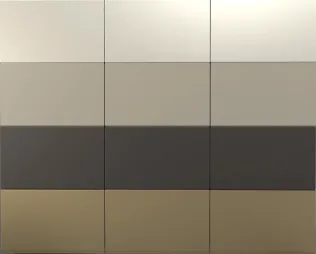

PRO+ SIDING | mehrfarbig
PRO+ SIDING | mehrfarbig kombiniert mit PRO+ PV
PRO+ SIDING | kombiniert mit PRO+ GREEN

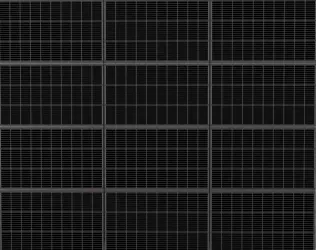

PRO+ PV
Vorteile / Eigenschaften
PRO+ Siding, PRO+ PV und PRO+ Green sind frei kombinierbar und werden ohne Systemwechsel über ein 2-teiliges Click-System ohne Klebe- und / oder Schraubverbindung in die Modulrohre eingehängt.
Kreislaufwirtschaft und Nachhaltigkeit
Alle Komponenten und Module bestehen aus vorbeschichtetem Aluminium oder Stahl und können aus nahezu 100% recycelten Materialien gefertigt werden.
Die Module sind UV-beständig, witterungsresistent, langlebig und nicht brennbar.
Die einfache Rückbau- und Trennbarkeit schont Ressourcen und unterstützt die Kreislaufwirtschaft.
PRO+ Green reduziert den ökologischen Fußabdruck und dient als natürliche und emissionsfreie Klimaanlage, wirkt als Lärm- und Hitzeschutz, fördert die Biodiversität und trägt zur Reduktion des CO2 Ausstoßes bei.
Bauen im Bestand
Der hohe Vorfertigungsgrad und die reduzierten Montagekomponenten sorgen für einen reibungslosen und zügigen Bauablauf. Die steck- und leicht demontierbaren Module eignen sicher daher auch hervorragend für energetische Sanierungen und das Bauen im Bestand.

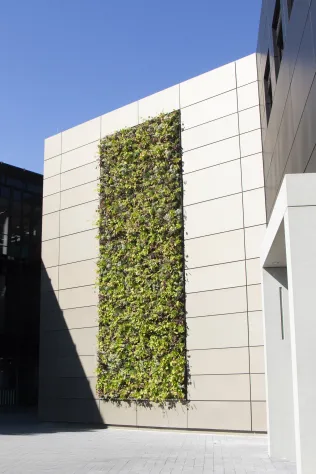

Anwendungsbeispiele PRO+ GREEN

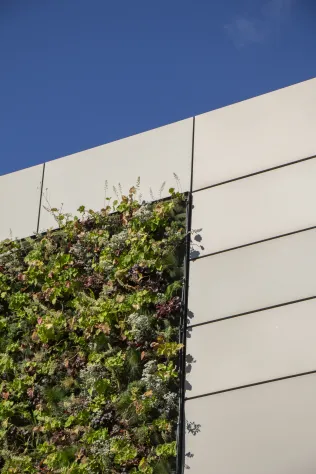

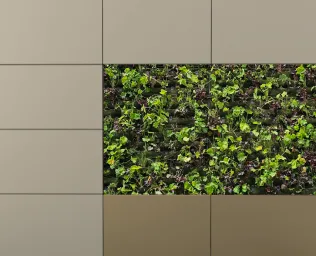

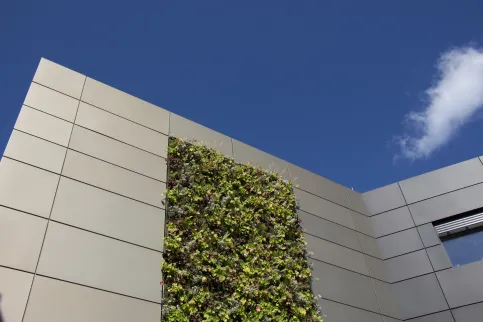

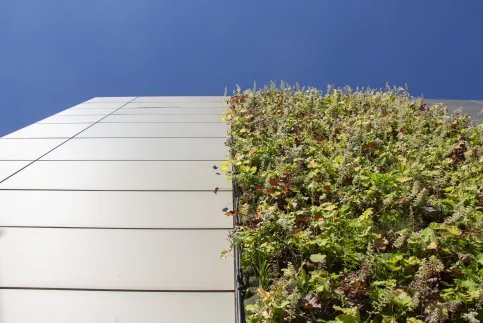

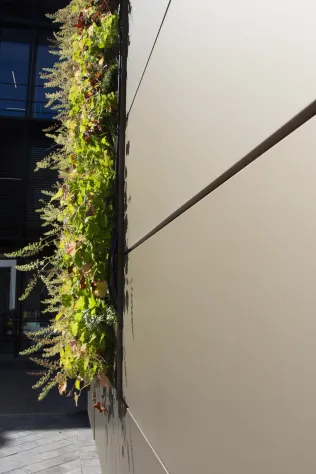

PRO+ SIDING kombiniert mit PRO+ GREEN
PRO+ SIDING kombiniert mit PRO+ GREEN
PRO+ SIDING kombiniert mit PRO+ GREEN
PRO+ SIDING kombiniert mit PRO+ GREEN
PRO+ SIDING kombiniert mit PRO+ GREEN

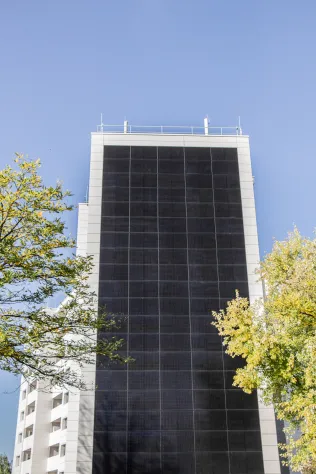

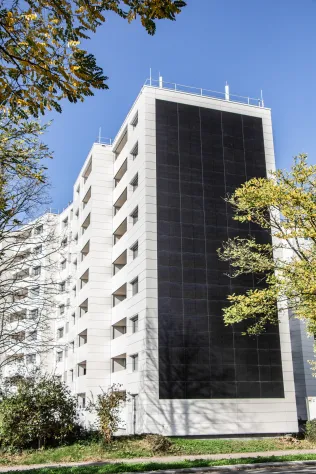

Anwendungsbeispiele PRO+ PV

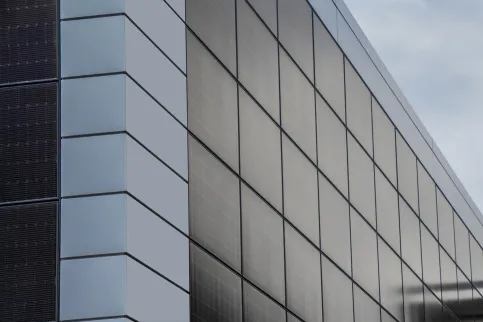

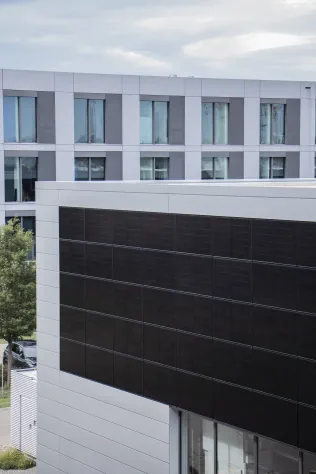

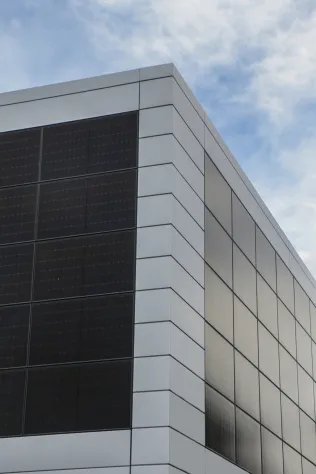

PRO+ SIDING kombiniert mit PRO+ PV
PRO+ SIDING kombiniert mit PRO+ PV
PRO+ SIDING kombiniert mit PRO+ PV
PRO+ SIDING kombiniert mit PRO+ PV
PRO+ SIDING kombiniert mit PRO+ PV
PRO+ SIDING kombiniert mit PRO+ PV
PRO+ SIDING kombiniert mit PRO+ PV
PRO+ SIDING kombiniert mit PRO+ PV
Technische Daten Fassadenprofile
PRO+ Siding Paneel
PRO+ Siding Paneel
Standarddeckbreiten: 250 mm – 600 mm maximale Länge 8000 mm

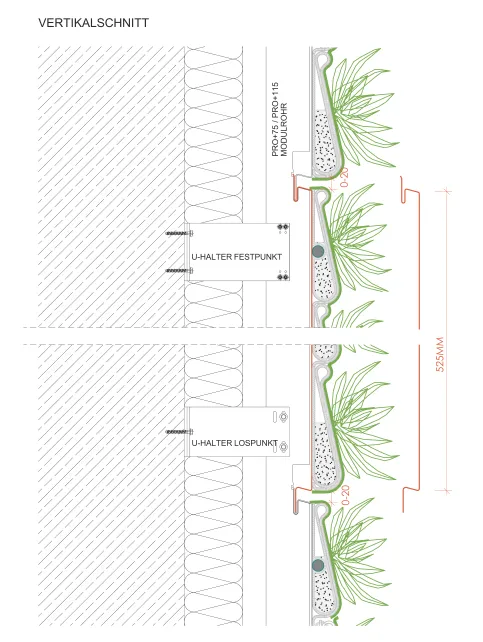

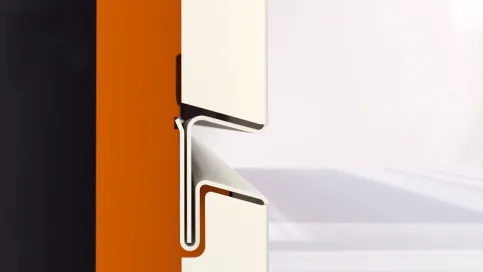

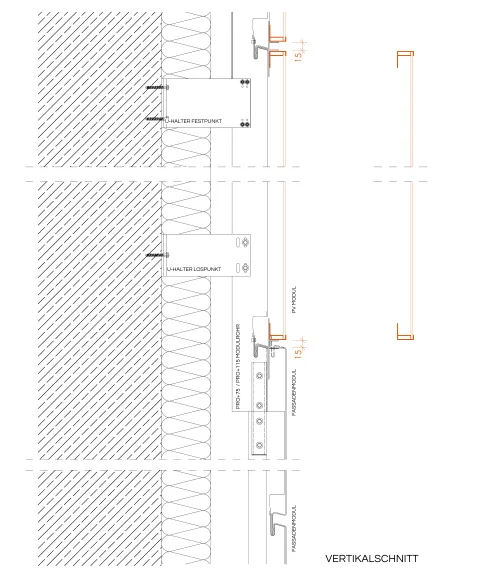

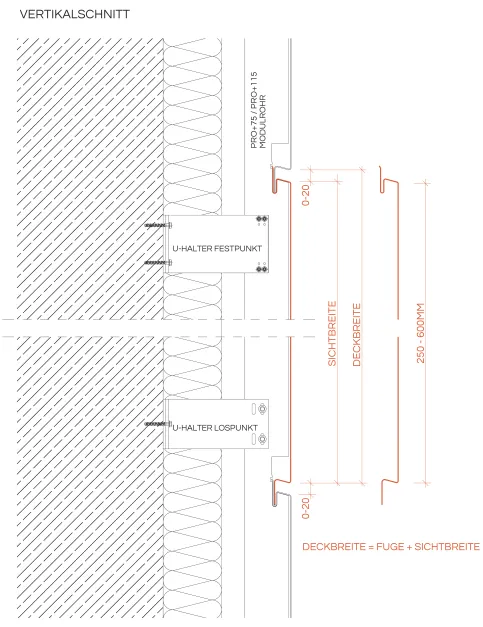

Vertikalschnitt
Aluminium: 1,5 mm, 1,8 mm, 2,0 mm
Stahl: 1 mm | 1,25 mm | 1,5 mm | 2,0 mm
Fugenstoß 0 bis 20,00 mm
Oberflächenbeschichtung
Aluminium Sichtflächen Polyester 25 my
Stahl: Sichtflächen Polyvinylidendifluorid (PVDF) 25 my
PRO+ Green
PRO+ Green
Standarddeckbreiten 536 mm
Aluminium: 1,5 mm, 2,0 mm
Fugenstoß 0 bis 20,00 mm
Oberflächenbeschichtung
Aluminium Sichtflächen Polyester 25 my
Vliessystem 3-lagig vernäht mit
Abdichtungsschicht und grünem
Abdecktextil
Über 30 verschiedene Pflanzen zur Auswahl
PRO+ PV
PRO+ PV
PRO+ PV ermöglicht den Einsatz zugelassener PV-Module,
die flächenbündig in die Fassade integriert werden.
Mittels den PRO+ Flexschienen werden die PV-Module
in der Unterkonstruktion eingeklickt.
Flexschiene oben/unten Aluminium 1,6 mm schwarz eloxiert
Länge max. 2.000 mm
Technische Daten Unterkonstruktion
PRO+ Unterkonstruktion Modulrohr
PRO+ 115 Modulrohr
Aluminium 3,00 mm blank oder beschichtet
115 mm * 60 mm
Länge max. 6.000 mm
PRO+ 75 Modulrohr
Aluminium 3,00 mm blank oder beschichtet
75 mm * 60 mm
Länge max. 6.000 mm

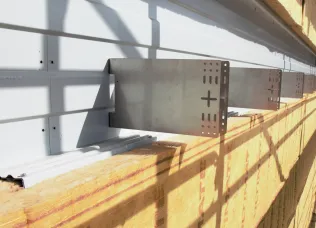

PRO+ Unterkonstruktion Wandkonsolen U-Halter
Wandkonsolen U-Halter aus Edelstahl 1.4301 und 1.4404
155 mm Höhe, 60 mm Breite
Materialstärke 3,00 mm
Ausladung 80 mm – 300 mm
PRO+Kreuzfuge

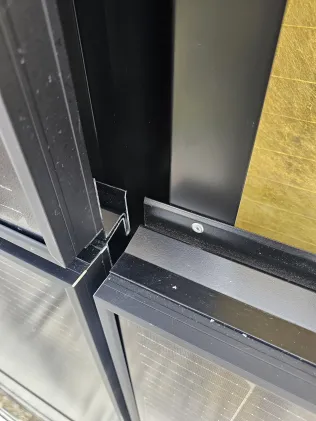

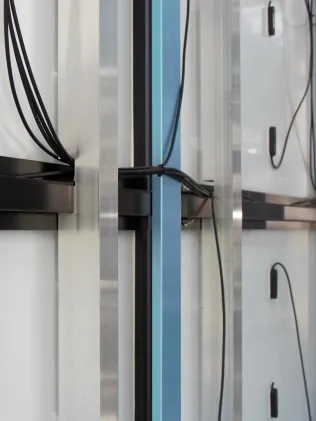

Verkabelung PRO+ PV in der Hinterlüfungsebene
Zubehör / Anschlüsse
Vorgefertigte Sonderprofile wie Attikableche, Querstöße, Eck- und Sockelausbildungen sind passend im Fassadenfarbton, als systemintegriertes Zubehör direkt über PRO+ erhältlich.

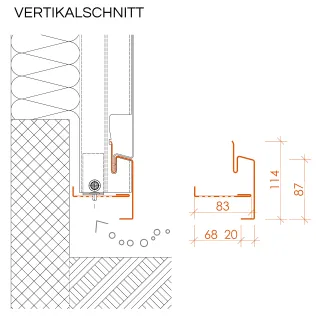

S01 PRO+ Sockelanschluss

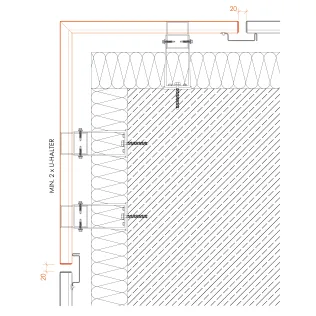

S02 PRO+ Eckausbildung

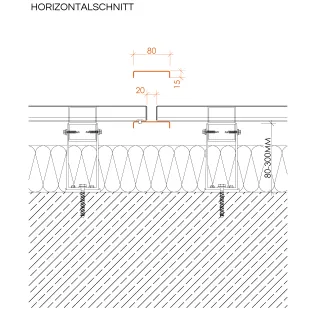

S03 PRO+ Querstoß
Montage
Im ersten Schritt werden die U-Halter am Tragwerk befestigt und die Dämmung eingepasst. Im weiteren Ablauf werden die PRO+ Modulrohre, lot- und fluchtgerecht in die U-Halter fixiert. Final können die drei verschiedenen Modularten auf einer identischen Unterkonstruktion eingehängt werden.

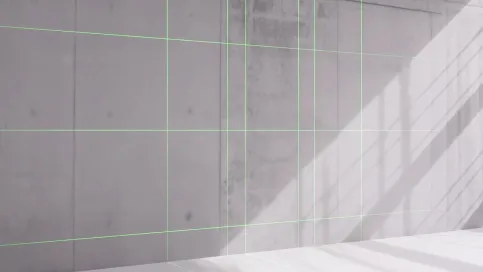

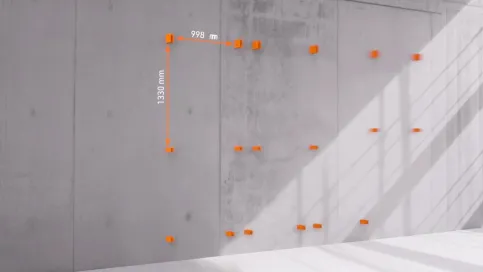

01 Laserprojezierte Markierungen

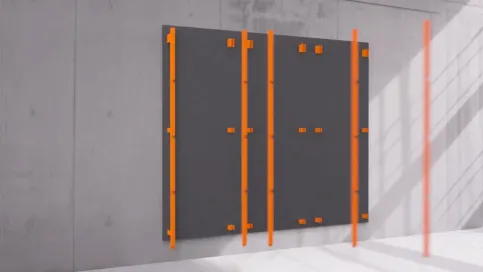

02 U-Halter Festpunkte
03 Wärmedämmung

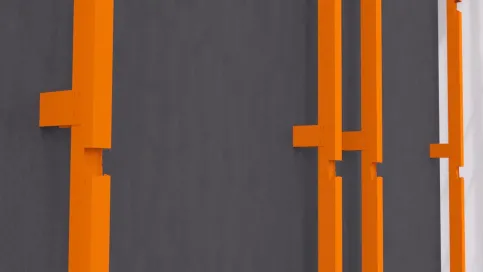

04 Fassaden-Unterkonstruktion

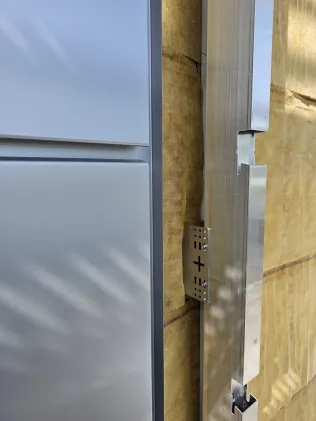

04a Modulrohre der Fassadenunterkonstruktion
05 Einhängen der Paneele über "Klicksystem"
Zulassung
Das PRO+ Fassadensystem ist gemäß den Vorgaben des Deutschen Instituts für Bautechnik (DIBT) zugelassen.
In Kombination mit bauaufsichtlich zugelassenen PV-Modulen ergibt sich ein zugelassenes Gesamtsystem, das es ermöglicht PV-Elemente flächenbündig in der Fassade zu integrieren.
