Natürliche Lüftung
Glas in der Architektur
Glas ist in der modernen Architektur ein wichtiges Gestaltungselement. Attraktive Fassadenlösungen mit großzügigen Glasflächen ermöglichen eine natürliche Belichtung und erhöhen damit das Wohlfühlklima innerhalb des Gebäudes. Zum Wohlfühlklima gehört aber auch frische Luft. Mit dem Einsatz von Lamellenfenstern ermöglicht HAHN Lamellenfenster eine natürliche Belüftung und damit ein gutes Klima.
Das neue Hightech Bauteil Fenster
In Erfüllung der immer steigenden Anforderungen an die Energieeffizienz durch die EnEV wird die Gebäudehülle dauerhaft luftundurchlässig. Die Energie soll im Haus bleiben, aber die Luft, die in älteren Gebäuden noch durch undichte Fugen und Ritzen ausgetauscht werden konnte, bleibt nun auch im Gebäude. Die EnEV fordert daher auch einen ausreichenden Luftwechsel, um zu hohe Kohlendioxidbelastungen, Luftfeuchte und Schimmelbildung zu verhindern. Daher müssen intelligente Lüftungssysteme bereits während der Planungsphase berücksichtigt werden. Lamellenfenster bieten in diesem Zusammenhang den entscheidenden Vorteil, dass sie den Luftaustausch durch das Ausnutzen von natürlichen Druckunterschieden infolge von Wind- und Temperaturdifferenzen zwischen dem äußeren und inneren Bereich optimal garantieren und präzise regulieren können ohne dabei hohe Stromkosten für Lüftungsanlagen zu produzieren.

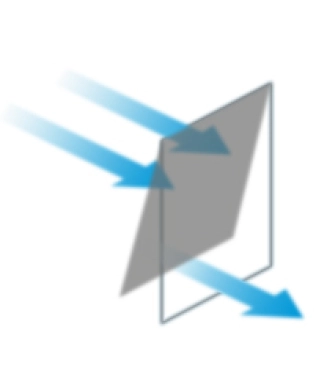

Kippfenster: abhängig von der Windrichtung 12–30% frische Luft
Die HAHN Lamelle

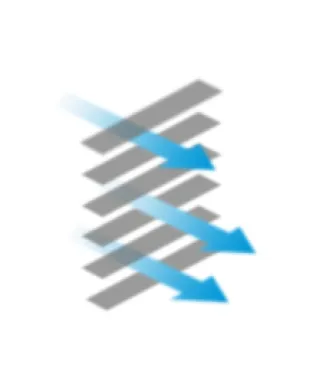

Lamellenfenster: unabhängig von der Windrichtung 90% frische Luft
Lamellenfenster für die natürliche Lüftung verbessern die Energieeffizienz
Lamellenfenster dienten bereits im Industriebau der wetterunabhängigen Be- und Entlüftung. Lamellenfenster bestehen nicht aus einem Blend- und Flügelrahmen, sondern aus einem feststehenden Flügel. In diesem ist die Verglasung in Lamellen unterteilt, die in Längsrichtung gedreht werden können. Das hat den Vorteil, dass selbst bei größtmöglicher geöffneter Fensterfläche (bis zu 80 %) kein störender Fensterflügel in den Raum schlägt. So kann die Fensterfläche über die gesamte Lamellen-Fassade hinweg geöffnet und ein optimaler Luftaustausch garantiert werden.
Lamellenfenster für den natürlichen Rauch- und Wärmeabzug (NRWG nach EN 12101–2)
Vorbeugender Brandschutz gehört zu den wichtigsten Forderungen bei der Gebäudeplanung.
Dieser Forderung kann durch den Einsatz von HAHN-Lamellenfenster nachgekommen werden, denn Lamellenfenster sind nach EN 12101–2 zertifizierte “Geräte für den natürlichen Rauch- und Wärmeabzug” (NRWG):
Sie zeichnen sich aus durch
einen hohen Strömungswirkungsgrad
kurze Öffnungszeiten
große Öffnungsflächen ohne dass Fluchtwege durch Fensterflügel versperrt werden
U-Bahnhof München
Einsatzmöglichkeiten
Fassaden und Vorfassaden
Bildungsbauten, Schulen, Kindergärten, Sportstätten, Krankenhäuser, Pflegeheime
Treppenhäuser und Laubengängen
Wintergärten, Glasbauten und Glasanbauten
Industriebauten, landwirtschaftliche Bauten und Läden
Feuchtraumbetriebe und Küchen
Oberlichter
Wetter- oder Sichtschutz von Balkonen
Unbegrenzte Anwendungsmöglichkeiten durch Maßanfertigen
Oberlicht mit einer Lamelle
Oberlicht als großflächige Anlage
Lamellenfenster mit Festverglasung
ein oder mehrreihige Elemente
vertikale oder horizontale Lamellen
Schrägen oben oder unten

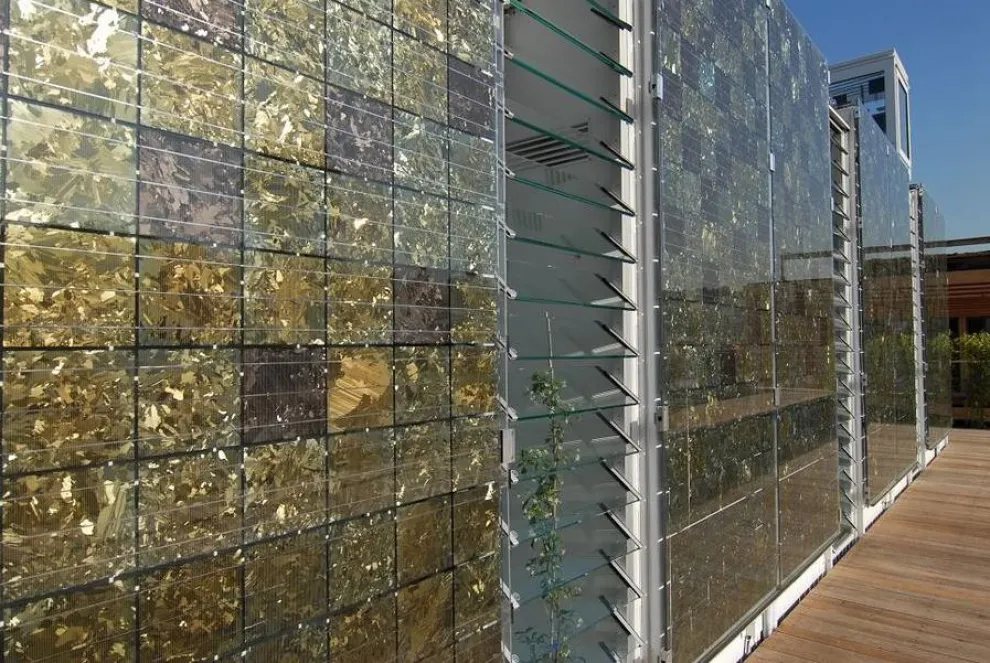

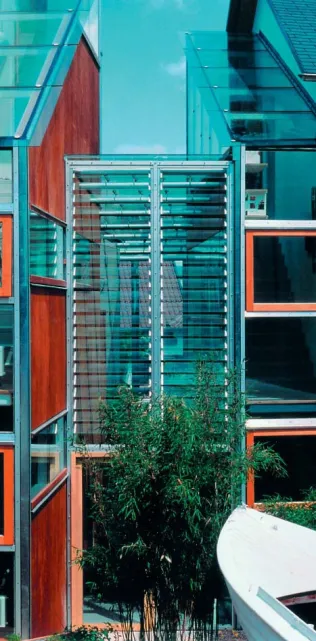

Solarhaus Hochschule Stuttgart, Foto: Jan Cremers
Vorteile der Lamellenfenster
attraktives Gestaltungselement
gute Lüftungseigenschaften durch Querlüftung und große Öffnungsflächen
präszise regulierbar durch motorischen Antrieb
keine Standardmaße
optimale Raumnutzung
einbruchhemmend (einbruchsicher)
Verminderung von Unfallgefahren (kindersicher)
gute Lichtausnutzung
wartungsarm
langlebig
reinigungsfreundlich durch die Verwendung von Aluminiumprofilen
absturzsicher (System S9-iVt-05 und Tairmo)
Hintergrundinformationen: Lamellenfenster
Tairmo
Tairmo (Isolierverglast, thermisch getrennt, RWA)

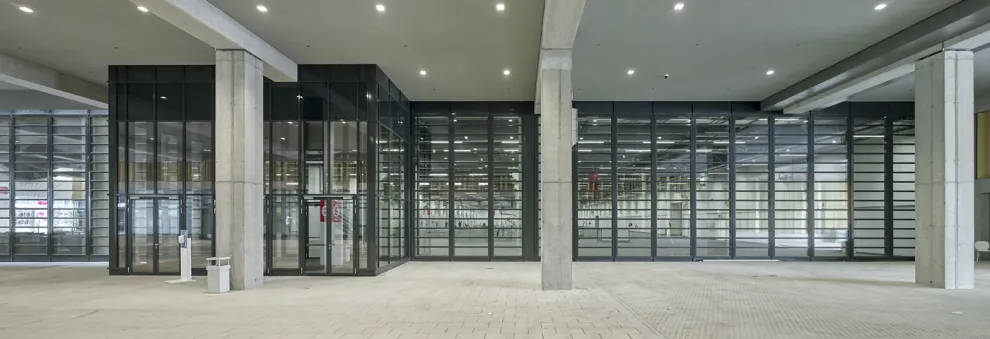

Tairmo – Messehalle 6 Fassade seit 2023, Frankfurt am Main | Photo © Christoph Kraneburg
Tairmo - Gymnasium Wendelstein, Foto: Heinl Fuchs Rudolph
Tairmo - Bibliotheque Nationale Luxembourg, Foto: Feel Good Films
Tairmo vereint Wärmeschutz, Funktion und flexible Gestaltungsvarianten.
Das Tairmo ist als "natürliches Rauch- und Wärmeabzugsgerät gem. DIN EN 12101-2" zertifiziert. Überwachungszeugnis
HAHN-Lamellenfenster Tairmo
Elementbreite: 250 mm – 2500 mm
Elementhöhe: 260 mm – beliebig
Lamellenhöhe: 180 mm – 450 mm
Rahmen: für Mauerwerk, Holz- und Stahlkonstruktionen und Fassadensysteme
Öffnungswinkel: 89°
Material: thermisch getrennte Aluminiumprofile
Oberfläche: eloxiert in E6 EV-1 (Sondereloxal möglich) oder pulverbeschichtet (RAL, DB, Sonderfarben)
Verglasung: 3fach-Isolierverglasung (Glassstärke 40 mm)
Glasarten: Wärmeschutzglas, Sonnenschutzglas, Sondergläser (Float, TVG, ESG, VSG) Alternativ Verbund-Paneele
Antriebe: manuell, elektrisch, pneumatisch
Weitere Eigenschaften: Einbruchhemmend RC2, Ballwurfsicher, Schallschutz geprüft, Absturzsicher
Tairmo geöffnet
Tairmo geschlossen
Weitere Informationen
Tairmo Lamellenfenster - Limbecker Höfe Essen, Foto: Günter Pilger
Tairmo Lamellenfenster - Stiebel Eltron Energy Campus Holzminden, Foto: Andreas Krukemeyer

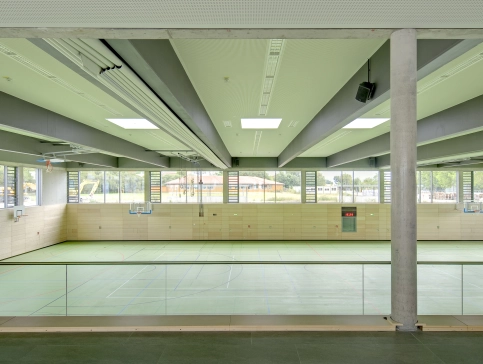

Dreifachturnhalle, Regen | © Brunner Architekten
Kit – Mathematikum Campus, Karlsruhe | © HGEsch
Tairmo Ganzglas
Tairmo Ganzglas (Isolierverglast, thermisch getrennt, RWA)
SchuleEins, Berlin-Pankow | © Markus Löffelhardt
Der grundlegende Aufbau basiert auf dem bewährten System Tairmo. Für die Ganzglasoptik wurde die Form der außenliegenden Profile geändert, um ein 3-fach Stufenisolierglas aufnehmen zu können. Hierdurch wurde ein optisch ansprechendes System entwickelt, das durch eine außen flächenbündige Lamelle, die schwarze Rand-Emaillierung und durch das schwarze Sicherungsprofil besticht.
Das Tairmo Ganzglas ist als "natürliches Rauch- und Wärmeabzugsgerät gem. DIN EN 12101-2" zertifiziert.
HAHN-Lamellenfenster Tairmo Ganzglas
Elementbreite: 250 mm – 2500 mm
Elementhöhe: 290 mm – beliebig
Lamellenhöhe: 220 mm – 400 mm
Rahmen: für Mauerwerk, Holz- und Stahlkonstruktionen und Fassadensysteme
Öffnungswinkel: 89°
Material: thermisch getrennte Aluminiumprofile
Oberfläche: eloxiert in E6 EV-1 (Sondereloxal möglich) oder pulverbeschichtet (RAL, DB, Sonderfarben)
Verglasung: 3fach-Isolierverglasung (Glassstärke 52 mm)
Glasarten: Wärmeschutzglas, Sonnenschutzglas, Sondergläser (Float, TVG, ESG, VSG) Alternativ Fassadenpaneel
Antriebe: manuell, elektrisch, pneumatisch
Tairmo Ganzglas geöffnet
Tairmo Ganzglas geschlossen
SchuleEins, Berlin-Pankow | © Markus Löffelhardt
Weitere Informationen
Vector Informatik | © Steffen Schrägle
Vector Informatik | © Steffen Schrägle
Engelhard, Niederdorfelden | © Jörg Stanzick
Tairmo Ganzglas | BAU München
S9-iVt-05
S9-iVt-05 (Isolierverglast, thermisch getrennt, RWA)
adidas, Herzogenaurach | © HAHN Lamellenfenster

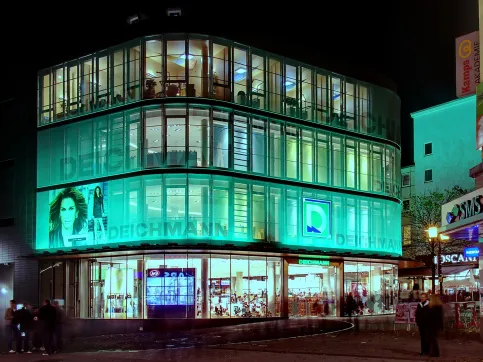

Deichmann Flagship Store Essen | © Günter Pilger

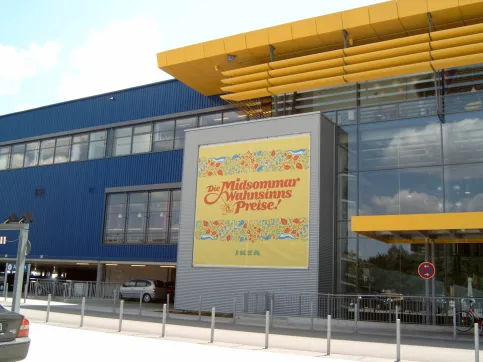

IKEA Taufkirchen | © HAHN Lamellenfenster
Das S9-iVt-05 garantiert Lüftung, Dichtigkeit, Wärmeschutz und Einbruchsicherheit (WK2). Das Erscheinungsbild wird durch die in Aluminiumprofile gefasste Glaslamellen geprägt.
Das S9iVt-05 ist als "natürliches Rauch- und Wärmeabzugsgerät gem. EN 12101-2 zertifiziert. Überwachungszeugnis
Geprüfte Ballwurfsicherheit in Sportstätten
HAHN-Lamellenfenster S9-iVt-05
Elementbreite: 250 mm – 2000 mm
Elementhöhe: 200 mm – beliebig
Lamellenhöhe: 150 mm – 400 mm
Rahmen: für Mauerwerk, Holz- und Stahlkonstruktionen und Fassadensysteme
Öffnungswinkel: max. 84°
Material: thermisch getrennte Aluminiumprofile
Oberfläche: eloxiert in E6 EV-1 (Sondereloxal möglich) oder pulverbeschichtet (RAL, DB, Sonderfarben)
Verglasung: 2- oder 3fach-Isolierverglasung, Glasstärke 28 mm / 32 mm)
Glasarten: Wärmeschutzglas, Sonnenschutzglas, Sondergläser (Float, TVG, ESG, VSG) Alternativ Verbund-Paneele
Antriebe: manuell, elektrisch, pneumatisch
Weitere Eigenschaften: Einbruchhemmend RC2, Ballwurfsicher,
Schallschutz geprüft, Absturzsicher

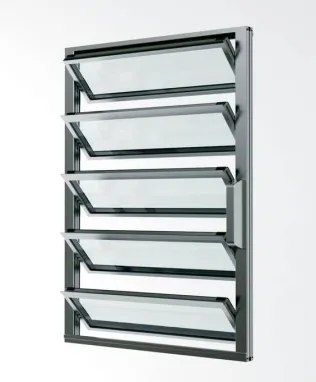

S9-iVt-05 geöffnet
S9-iVt-05 geschlossen
Weitere Informationen

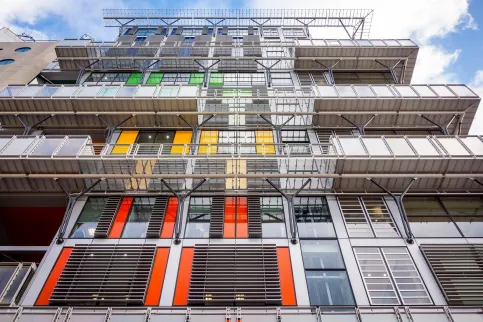

Guy's St. Thomas Hospital, London | © CAM Images
S9-iVt-05 - Lufthansa Aviaton Center Frankfurt, Foto: Weber

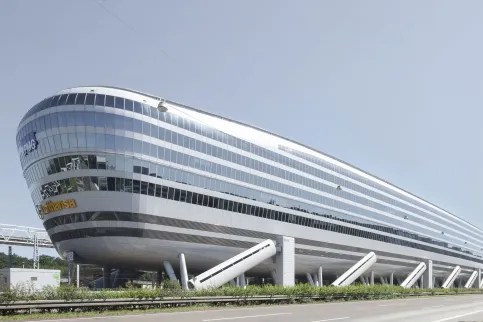

S9-iVt-05 - The Squaire Frankfurt, Foto: HAHN Lamellenfenster GmbH
S9-iVt-05 - Grundschule Mühlhausen, Foto: Gericke Gestalter / Fairscape

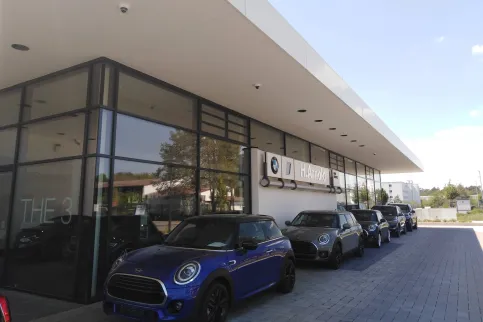

S9-iVt-05 .- BMW-Autohaus Alzenau, Foto: HAHN Lamellenfenster GmbH

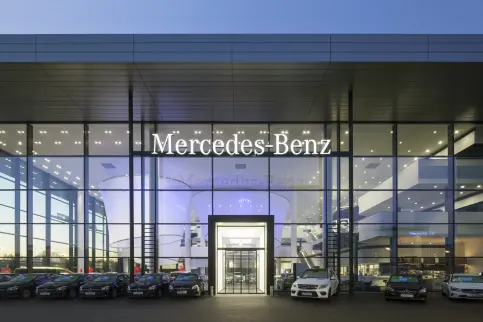

S9-iVt-05 - Mercedes Benz Kaiserlei Frankfurt, Foto Claus Graubner
S9-iVt-05 Ganzglas
S9-iVt-05 Ganzglas (Isolierverglast, thermisch getrennt, Ganzglasoptik außen, RWA)
Albrecht Dürer-Berufskolleg, Düsseldorf | © Prof. Michael Reisch
S9-iVt-05 Ganzglas - Kanagawa Japan, Fotograf Junji Ishiguro
S9-iVt-05 Ganzglas - CECAD Exzellenscluster der Universität Köln, Foto: Jürgen Schmidt
S9-iVt-05 Ganzglas - KIT Campus Süd Karlruhe, Foto: Archis Architekten
Das S9-iVt-05 Ganzglas vereint die Eigenschaften des S9-iVt-05 mit einer flächenbündigen Ganzglasoptik.
Das S9-iVt-05 Ganzglas ist als "natürliches Rauch- und Wärmeabzugsgerät gem. EN 12101-2" zertifiziert. Überwachungszeugnis
Geprüfte Ballwurfsicherheit in Sportstätten (DIN 18032 -3)
HAHN-Lamellenfenster S9-iVt-05-Ganzglas
Elementbreite: 250 mm – 1600 mm
Elementhöhe: 250 mm – beliebig
Lamellenhöhe: 200 mm – 350 mm
Rahmen: für Mauerwerk, Holz- und Stahlkonstruktionen und Fassadensysteme
Öffnungswinkel: max. 84°
Material: thermisch getrennte Aluminiumprofile
Oberfläche: eloxiert in E6 EV-1 (Sondereloxal möglich) oder pulverbeschichtet (RAL, DB, Sonderfarben)
Verglasung: Isolierverglasung bis 34 mm, 2fach-Isolierverglasung möglich
Glasarten: Wärmeschutzglas, Sonnenschutzglas, Sondergläser (Float, TVG, ESG, VSG) Alternativ Fassadenpaneel (gilt nur für die Ganzglas-Versionen, die übrigen haben Vebund-Paneele als Alternative)
Antriebe: manuell, elektrisch, pneumatisch
Weitere Eigenschaften: Ballwurfsicher
S9-iVt-05 Ganzglas
S9-iVt-05 Ganzglas geschlossen
Weitere Informationen

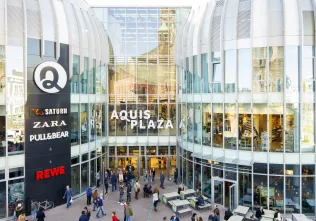

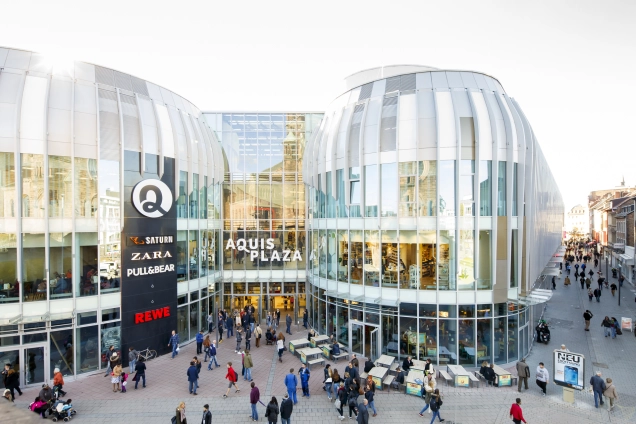

Aquis Plaza, Aachen| © ECE Projektmanagement GmbH
S9-iVt-05 Ganzglas - Lycée Emmanuel Mounier Grenoble, Foto: ATAUB Architects, Damien Lefevre
S9-iVt-05 Ganzglas - École Centrale Paris, Foto: Kingspan France
Integral
Integral (Isolierverglast, thermisch getrennt, integrierter Elektroantrieb, RWA)

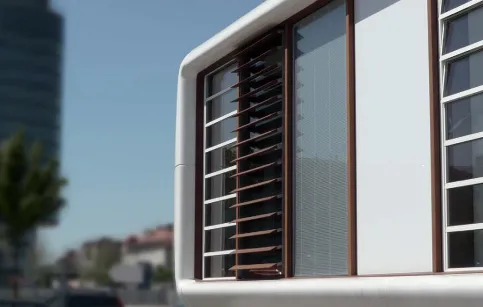

Integral - Loftcube Mobile Wohneinheiten, Foto: Werner Aisslingler
Integral - Biologie II/III Uni Freiburg, Foto: Miguel Babo
Krankenhaus Brixen | © Faller
Mit dem HAHN-Lamellenfenster Integral (patentiert) ist es erstmals gelungen, einen Antrieb für den Betrachter unsichtbar im Fensterrahmen unterzubringen, ohne die Zugänglichkeit (z.B. für Wartungsarbeiten) zu erschweren.
Das Hahn-Lamellenfenster Integral ist als "natürliches Rauch- und Wärmeabzugsgerät gem. DIN EN 12101-2" zertifiziert.
Geprüfte Ballwurfsicherheit in Sportstätten
HAHN-Lamellenfenster Integral
Elementbreite: 250 mm – 1800 mm
Elementhöhe: 520 mm – beliebig
Lamellenhöhe: 150 mm – 350 mm
Rahmen: für Mauerwerk, Holz- und Stahlkonstruktionen und Fassadensysteme
Öffnungswinkel: max. 83°
Material: thermisch getrennte Aluminiumprofile
Oberfläche: eloxiert in E6 EV-1 (Sondereloxal möglich) oder pulverbeschichtet (RAL, DB, Sonderfarben)
Verglasung: 2fach-Isolierverglasung (Glasstärke 28 mm)
Glasarten: Wärmeschutzglas, Sonnenschutzglas, Sondergläser (Float, TVG, ESG, VSG) Alternativ Verbund-Paneele
Antriebe: manuell, elektrisch, pneumatisch
Weitere Eigenschaften: Ballwurfsicher
Integral offen
Integral geschlossen
Weitere Informationen
Integral - Ospedale di Bressanone, Foto: Liz Faller

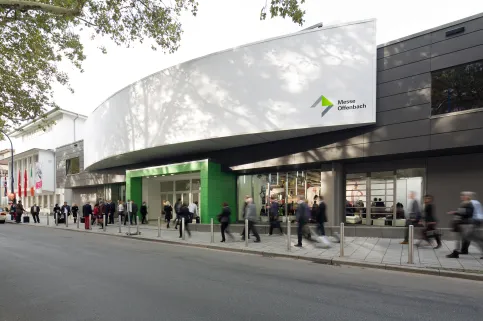

Integral - Messezentrum Offenbach, Foto: Messe Marketing
S9-iV
S9-iV (Isolierverglast, RWA)
S9-iV - Gewerbeschule Durlach, Karlsruhe, Foto: Mahler Gumpp Schuster
S9-iV - Indigo Hammond & Playle Architects US, Foto: Bruce Playle
S9-iV - Indigo Hammond & Playle Architects US, Foto: Bruce Playle
Das HAHN-Lamellenfenster S9-iV ist überall dort richtig eingesetzt, wo es auf gute Lüftung und Dichtigkeit, bei mäßigem Wärmeschutz zu geringen Kosten ankommt.
Das S9-iV ist als "natürliches Rauch- und Wärmeabzugsgerät gem. EN 12101-2" zertifiziert. Überwachungszeugnis
HAHN-Lamellenfenster S9-iV
Elementbreite: 250 mm – 1800 mm
Elementhöhe: 200 mm – beliebig
Lamellenhöhe: 150 mm – 350 mm
Rahmen: für Mauerwerk, Holz- und Stahlkonstruktionen und Fassadensysteme
Öffnungswinkel: max. 84°
Material: thermisch ungetrennte Aluminiumprofile
Oberfläche: eloxiert in E6 EV-1 (Sondereloxal möglich) oder pulverbeschichtet (RAL, DB, Sonderfarben)
Verglasung: 2-fach Isolierverglasung (Glasstärke 24 mm)
Glasarten: Wärmeschutzglas, Sonnenschutzglas, Sondergläser (Float, TVG, ESG, VSG) Alternativ Verbund-Paneele
Antriebe: manuell, elektrisch, pneumatisch

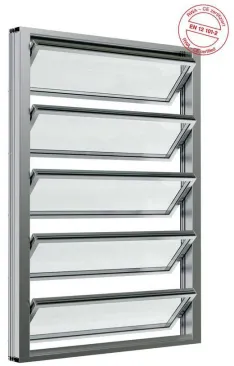

S9-iV geöffent
S9-iV geschlossen
Weitere Informationen
Kindertagesstätte, Frankfurt am Main | Architekt Toyo Ito
S9-iV - Flughafen München, Foto: Auer, Weber & Partner
S9-iV - Uniklinik Erlangen, Foto: HAHN Lamellenfenster GmbH
S9
S9 (Einfachverglast, Ganzglasoptik, RWA)

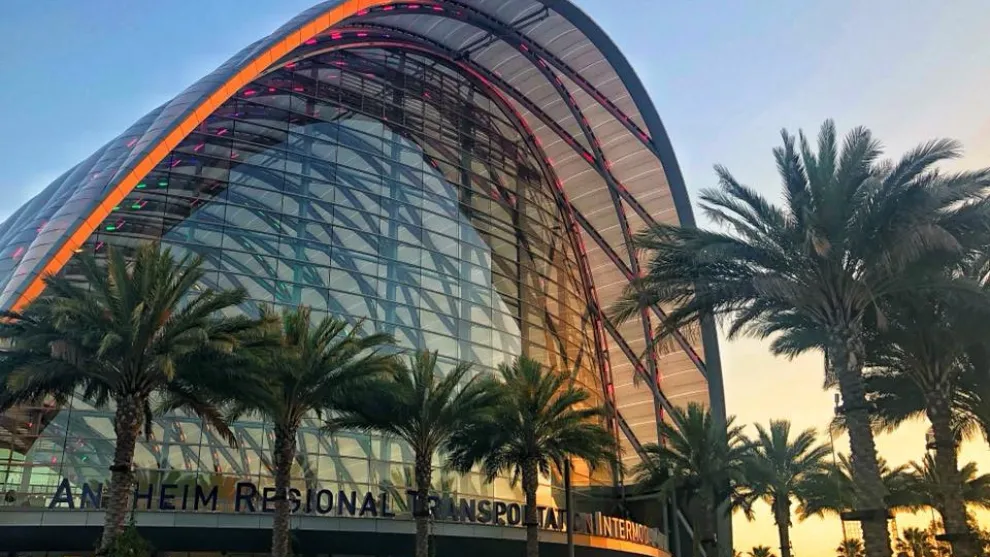

ARTIC Station, Anaheim, CA, USA | © Hunter Kerhart

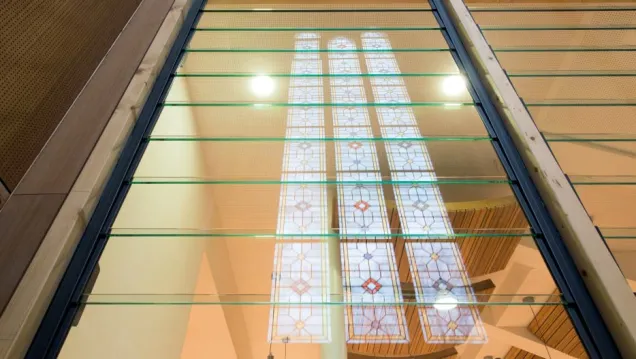

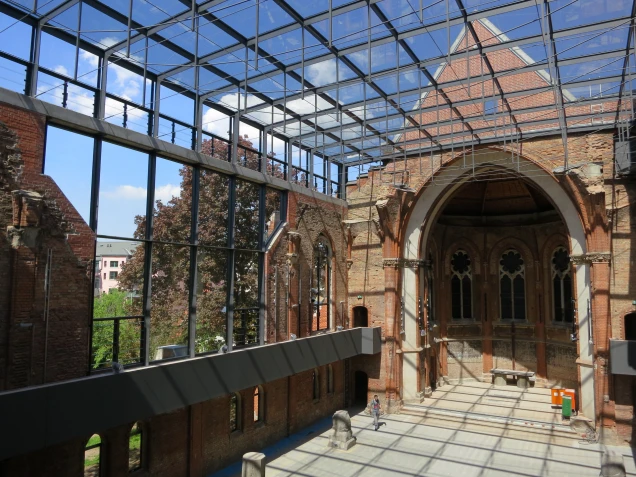

S9 – Christuskirche Hannover, Foto: Helge Krückeberg
S9 – Christuskirche Hannover, Foto: Helge Krückeberg
Das S9 ist dort richtig eingesetzt, wo es auf gute Lüftung und Dichtigkeit ankommt. Das elegante Design wird durch die überlappenden Glaslamellen geprägt.
Das S9 ist als "natürliches Rauch- und Wärmeabzugsgerät gem. DIN EN 12101-2" zertifiziert. Überwachungszeugnis
HAHN-Lamellenfenster S9
Elementbreite: 250 mm – 1600 mm
Elementhöhe: 200 mm – beliebig
Lamellenhöhe: 150 mm – 350 mm
Anzahl Lamellen: beliebig
Bautiefe Rahmen: 46 mm
Öffnungswinkel: max. 84°
Material Elementrahmen: thermisch ungetrennte Aluminiumprofile
Oberfläche: eloxiert in E6 EV-1 (Sondereloxal möglich) oder pulverbeschichtet (RAL, DB, Sonderfarben).
Verglasung: Einfachverglasung in den Glasstärken: 8 mm, 10 mm und 12 mm
Glasarten: Glasarten: ESG und VSG je nach Einsatzzweck
Alternative Lamellenausführung: Holz, Aluminium
Antriebe: manuell, elektrisch, pneumatisch
S9 offen
S9 geschlossen
Weitere Informationen
Alegro Setubal | © D+H Portugal
S9 – Havenbrücke Bremerhaven, Foto: Lenderoth Metallbau

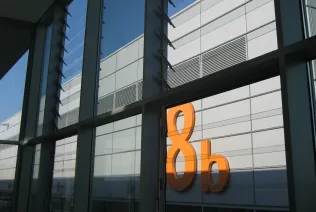

S9 – Messe Düsseldorf, Foto: HAHN Lamellenfenster GmbH
S9-45°
S9-45° (Einfachverglast, flächenbündige Ganzglasoptik, punktgehalten)
Rems Murr Kliniken Fahrzeughalle, Winnenden | © Peter Kiefer
S9-45° - Verwaltungsbüro Dresden, Foto: HAHN Lamellenfenster GmbH

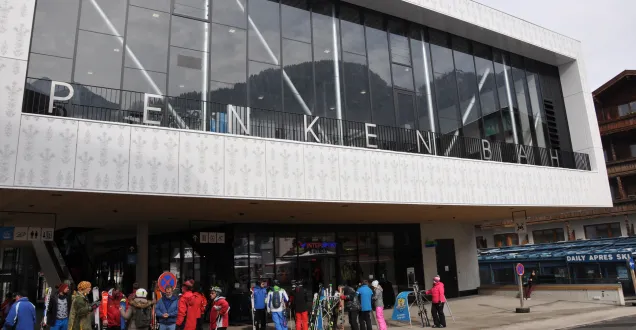

S9-45° - Penkenbahn Talstation, Foto: Mayrhofer Bergbahnen
Das S9-45° vereint die Eigenschaft des S9 im Hinblick auf Lüftung und Dichtigkeit mit einer glatten und flächenbündigen Glasoptik. Die Glaslamellen schließen an den Längskanten mit einem Facettenschliff.
HAHN-Lamellenfenster S9-45°
Elementbreite: 250 mm – 1600 mm
Elementhöhe: 225 mm – beliebig
Anzahl Lamellen: beliebig
Bautiefe Rahmen: 47 mm
Öffnungswinkel: max. 84°
Material: thermisch ungetrennte Aluminiumprofile, Glaspunkthalter aus Aluminium
Oberfläche: eloxiert in E6 EV-1 (Sondereloxal möglich) oder pulverbeschichtet (RAL, DB, Sonderfarben).
Verglasung: Einfachverglasung in den Glasstärken: 8 mm, 10 mm und 12 mm
Glasarten: Glasarten: ESG je nach Einsatzzweck
Alternative Lamellenausführung: Holz, Aluminium
Antriebe: manuell, elektrisch, pneumatisch
Weitere Eigenschaften: Schallschutz gepr.

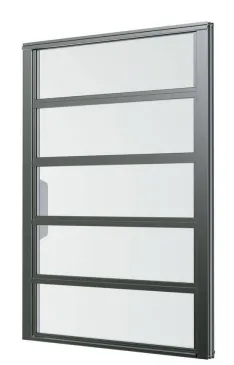

S9-45° geöffnet
S9-45° geschlossen

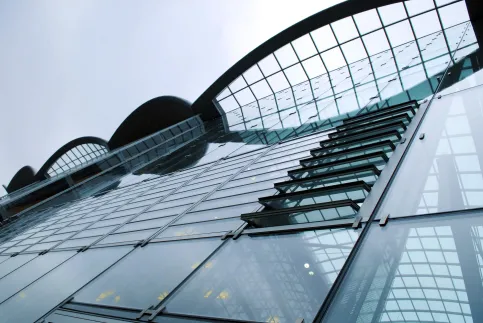

S9-45° - St. Pauli Kirchruine Dresden, Foto: MBM Dresden

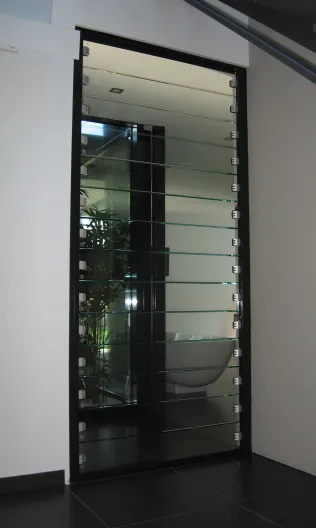

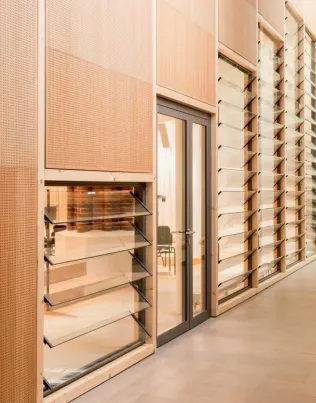

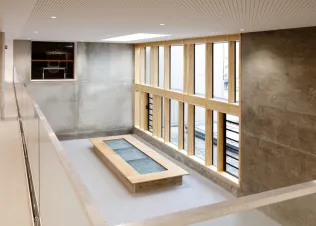

S9-45° - Raumteiler Spa-Bereich Wohnhaus , Foto: Braun Hüftlein
System naco
System naco (Einfachverglast, Ganzglasoptik)

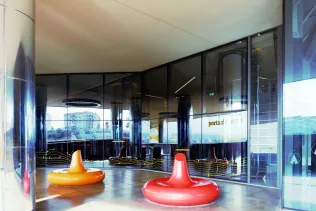

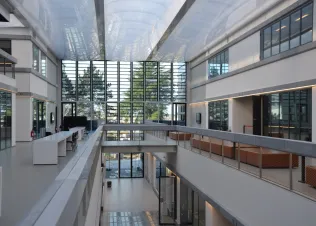

Nassauische Sparkasse | © HAHN Lamellenfenster

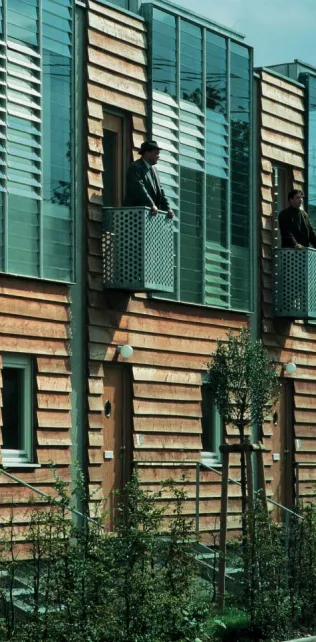

System Naco - Reihenhäuser in Fellbach

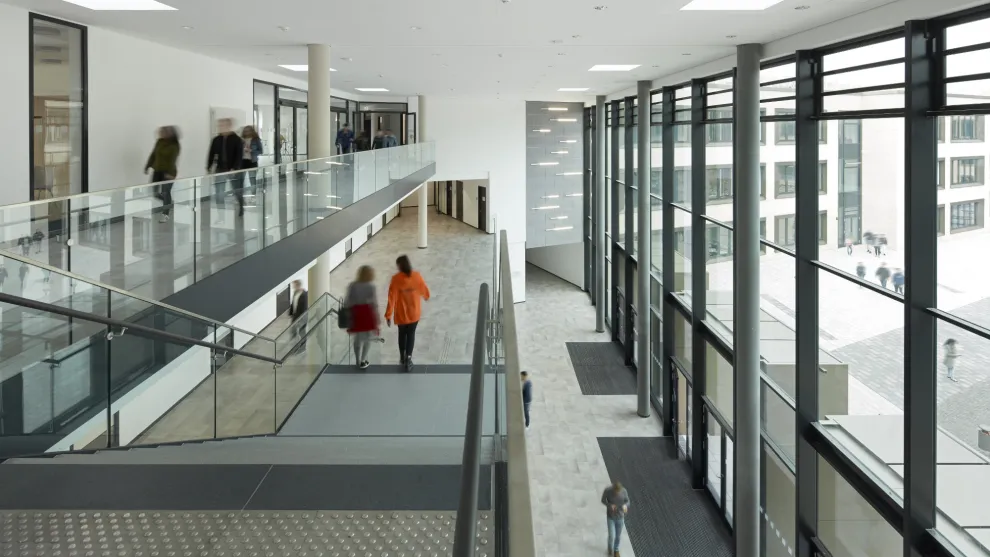

System Naco- Stadtwerke Reutlingen

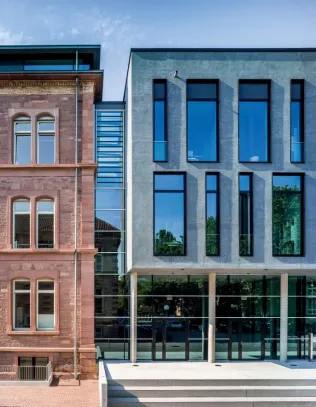

System Naco - Wohnhaus Thelig
Der „Klassiker“ unter den Lamellenfenstern! Ein preisgünstiges Fenster mit optimalen Lüftungseigenschaften.

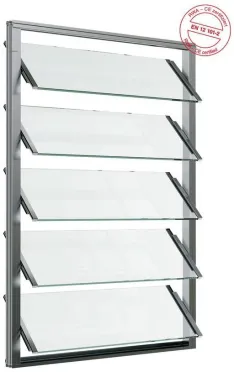

HAHN-Lamellenfenster Naco
Elementbreite: 200 mm – 1180 mm
Elementhöhe: 191 mm – beliebig
Höhe Einzellamelle: 152 mm
Anzahl Lamellen: beliebig
Bautiefe Rahmen: 46 mm
Öffnungswinkel: max. 89°
Material: thermisch ungetrennte Aluminium- / Stahlprofile, Beschlag. aus Aluminium oder naco Stahl verzinkt
Oberfläche: Oberflächen Aluminium: eloxiert in E6 EV-1
Oberflächen Stahl: verzinkt oder nasslackiert (RAL, DB, Sonderfarben)
Verglasung: Einfachverglasung in 6 mm Stärke
Glasarten: Glasarten: Float, ESG
Alternative Lamellenausführung: Holz, Aluminium
Antriebe: manuell, elektrisch

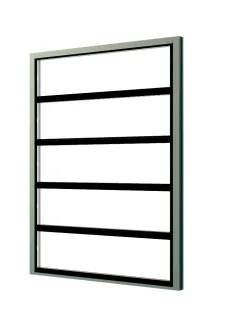

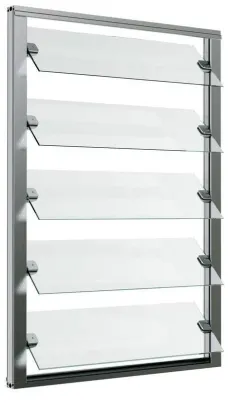

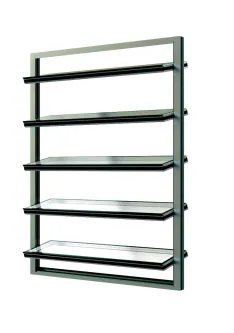

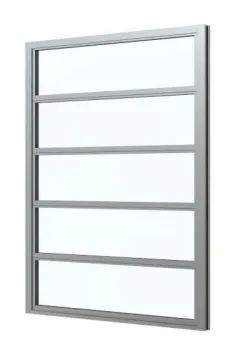

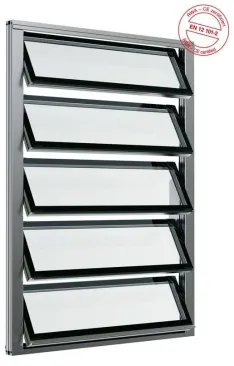

Naco geöffnet

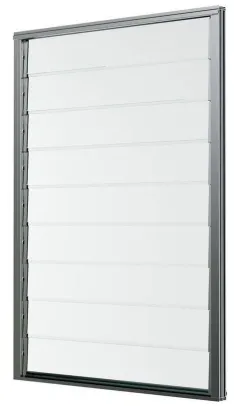

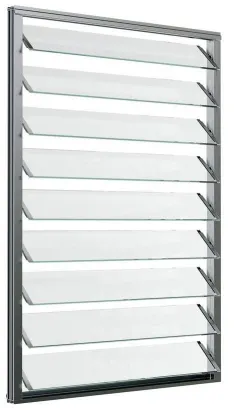

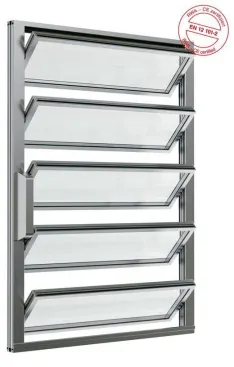

Naco geschlossen
Weitere Informationen

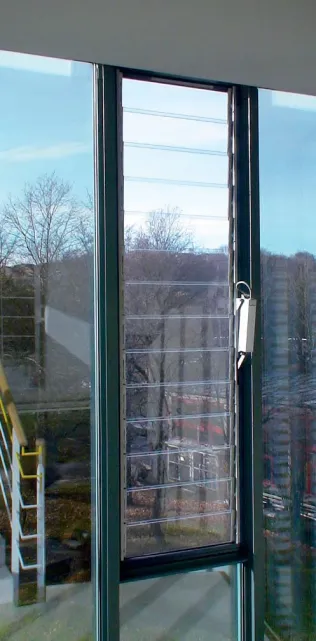

System Naco - U-Bahnhof München

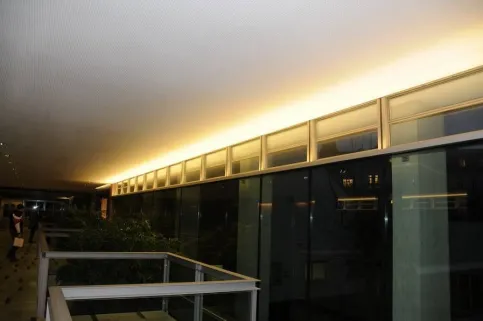

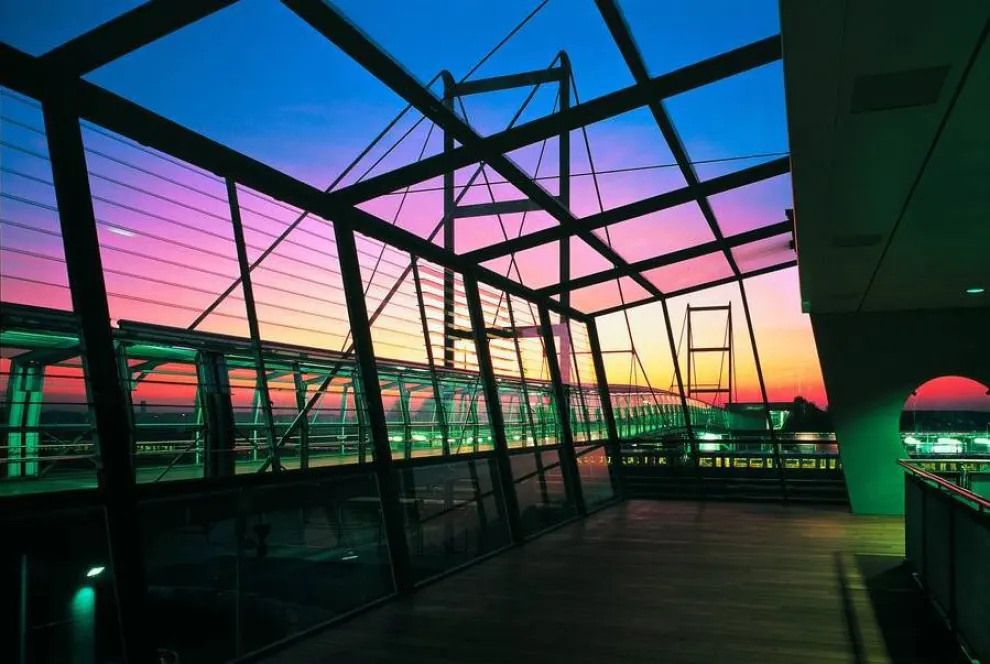

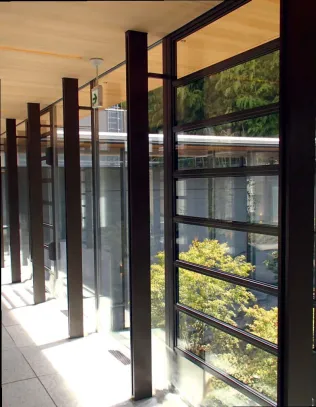

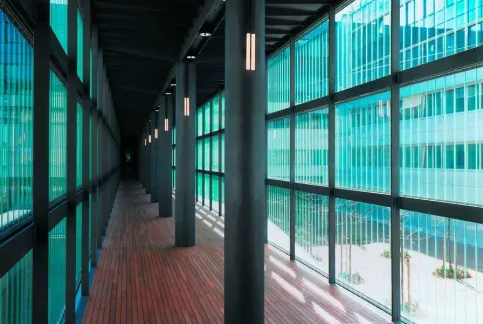

System Naco - Verbindungssteg Naspa Wiesbaden
Referenzobjekte

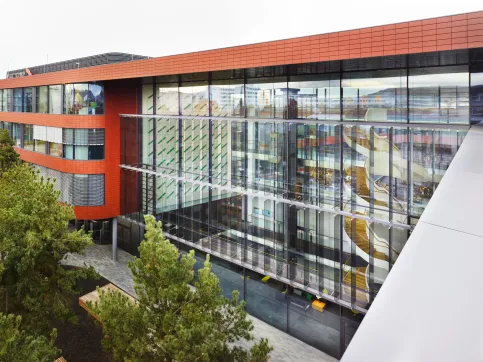

SQUAIRE FRANKFURT

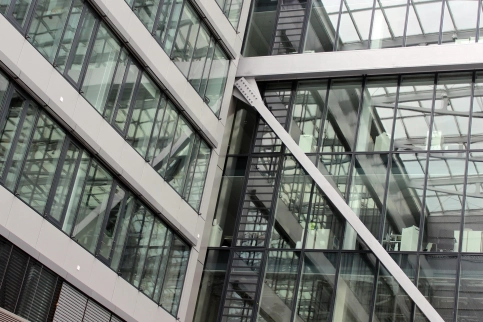

Squaire Frankfurt
Squaire Frankfurt

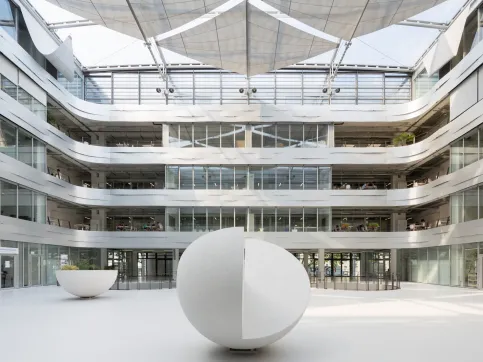

New Work City: THE SQUAIRE
Drei unterschiedliche HAHN Lamellensysteme gliedern sich mit 1270 Lamellen in die zahlreichen Glasfassaden von THE SQUAIRE als funktionelles Designelement ein
„Am Ende ist es immer auch ein bisschen traurig, wenn so ein Projekt zu Ende ist. Du hast ein Stück von Dir dagelassen“ – Nicolae Sotir, Projektleiter Rohbau
Ehemals bekannt als „Airrail Center Frankfurt“ ist „THE SQUAIRE“ ein 660 Meter langes und 45 Meter hohes Bürogebäude in Frankfurt am Main, das über dem bestehenden Fernbahnhof am Frankfurter Flughafen mit direktem Zugang zu Terminal 1 gebaut wurde. Die beeindruckende Gesamtmietfläche von 140.000 m2 qualifiziert THE SQUAIRE als größtes Bürogebäude Deutschlands (Quelle: FAZ).
Das Architekturbüro JSK übernahm die Planungen für den 1,25 Milliarden Euro schweren Umbau. Bei einem Gebäude dieser Größenordnung muss alles stimmen – auch die Belüftung basiert auf einem ausgeklügelten Konzept aus elektrischer Klimatisierung und natürlicher Lüftung, denn: Menschen fühlen sich besser mit frischer Tagesluft. Innerhalb von wenigen Minuten erfolgt damit ein Luftaustausch von bis zu 80% ohne Absturzgefahr wie bei einem regulären Fenster.
Drei unterschiedliche HAHN Lamellensysteme gliedern sich mit 1270 Lamellen in die zahlreichen Glasfassaden von THE SQUAIRE als funktionelles Designelement ein:
S9-45°
Einfachverglast, durch 45° Schliff bündig geschlossen, Lamellen punktgehalten
S9-iVt-05
dort, wo ein höherer Wärme- und Schallschutz benötigt wird.
S9-iVt-05
Ganzglas vereint diese Werte darüber hinaus mit einer flächenbündigen Ganzglasoptik
Durch den geringen Platzbedarf im Gebäudeinneren geht keine kostbare Bürofläche verloren und die Räumlichkeiten können voll genutzt werden. Das ist nicht nur praktisch und sicher, das spart auch bares Geld: Bei Gewerbemietpreisen zwischen 14-27 Euro pro m2 in deutschen Großstädten kann eine offene Flügel-Fensterfront zur Lüftung schon den Unterschied machen.
Aquis Plaza Aachen - HAHN Lamellen als neues Gesicht zur Fußgängerzone

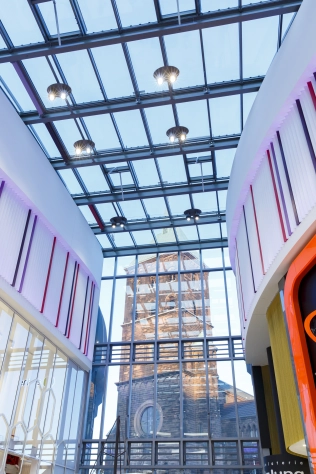

Aquis Plaza
Aquis Plaza
Das 290-Millionen-Euro-Projekt, ausgeführt mit ECE Projektmanagement und STRABAG Real Estate, bietet auf über 29.000 m2 Grundfläche Platz für Shopping, Genuss und Dienstleistung und sorgt für neue Impulse in Aachens Innenstadt.
Die Gestaltung des Aquis Plaza ist mit Fokus auf die durchgängige Blickbeziehung zur gegenüberliegenden Kirche St. Adalbert erfolgt. So war es möglich, eine moderne Fassade in die Umgebung mit historischen Gebäuden zu integrieren, ohne einen großen Bruch in Kauf nehmen zu müssen. In der durch unterschiedliche Farbfelder rhythmisierten Konstruktion spiegelt sich die im Jahr 1005 geweihte und damit zweitälteste Kirche der Stadt, womit sich zugleich eine unvergleichliche Frontansicht des Aquis Plaza bildet.
Für ein funktionales Gebäudedesign dieses Projekts haben sich Lamellenfenster angeboten – gleichermaßen für natürliche Belüftung, wie auch als Zuluft für Brandrauchentlüftung, sind diese in die Fassade integriert.
100 Stück HAHN S9-iVt-05 Ganzglas (Isolierverglast) sowie 14 Stück HAHN S9 (Einfachverglast) wurden innerhalb des Aquis Plaza verbaut.
Zum Großteil sind diese Fenster mit einer Verschlussüberwachung ausgestattet, so dass eine unkomplizierte Kontrolle auch ohne direkten Blickkontakt zu den Fenstern möglich ist. Mittels im Rahmen nicht sichtbar integrierter Magnetkontakte sowie Antrieben in entsprechender Variante, kann jederzeit geprüft werden, ob die Lamellenfenster derzeit geöffnet oder geschlossen sind.
Für die tägliche Lüftung und Nachtauskühlung können die Lamellen über die Gebäudetechnik gesteuert werden. Übergeordnet sind ausgewählte Lamellenfenster der Brandrauchentlüftung angeschlossen, um im Falle eines Brandes für eine gezielte Entrauchung zu sorgen und damit die Fluchtwege frei von giftigen Gasen und undurchdringbarem Rauch zu halten.
